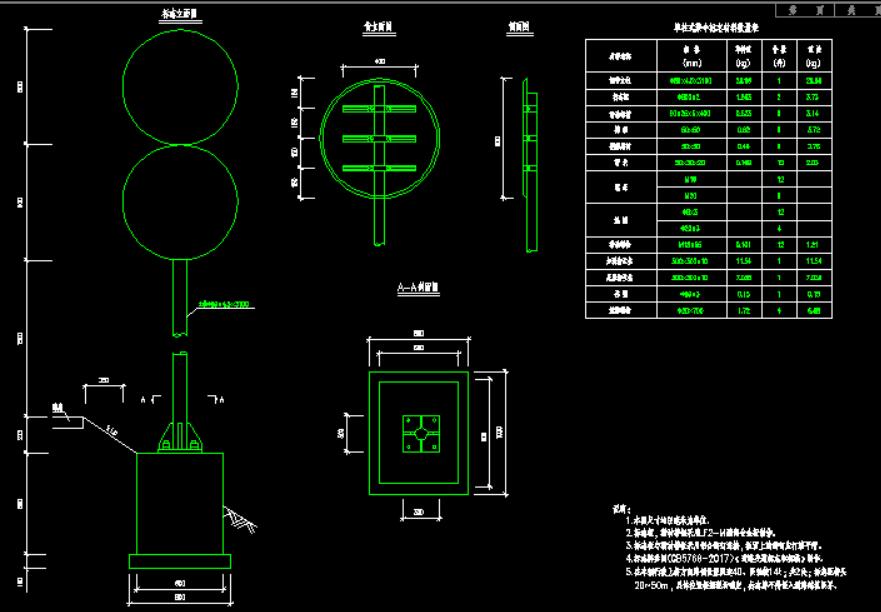

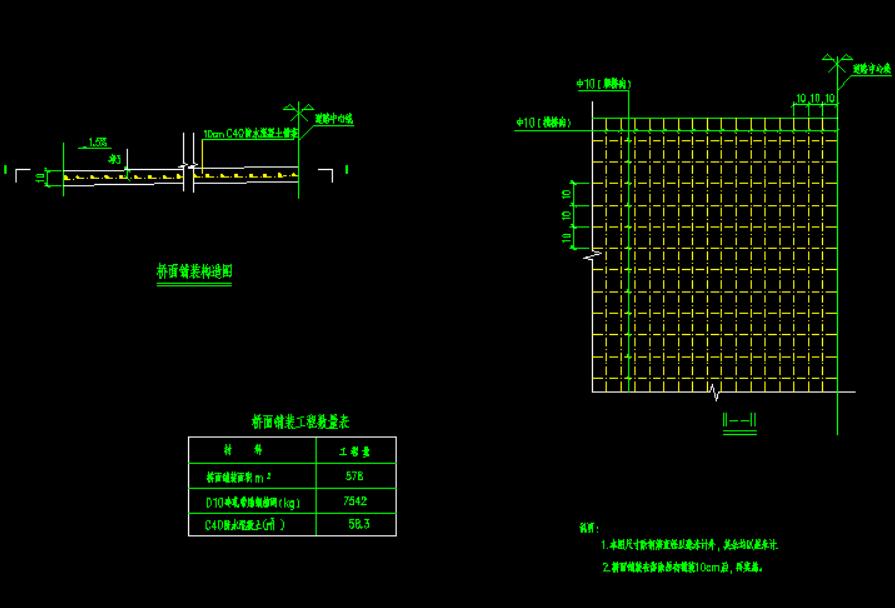

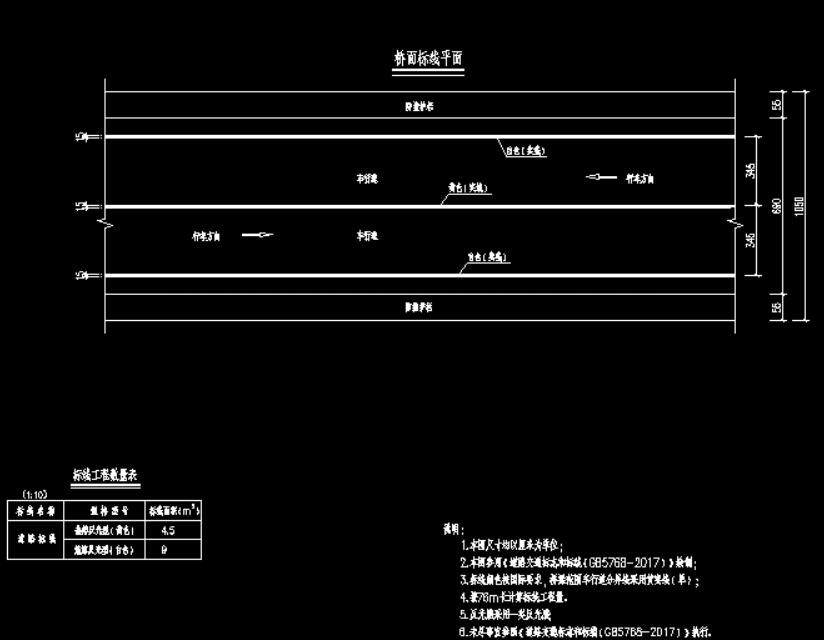

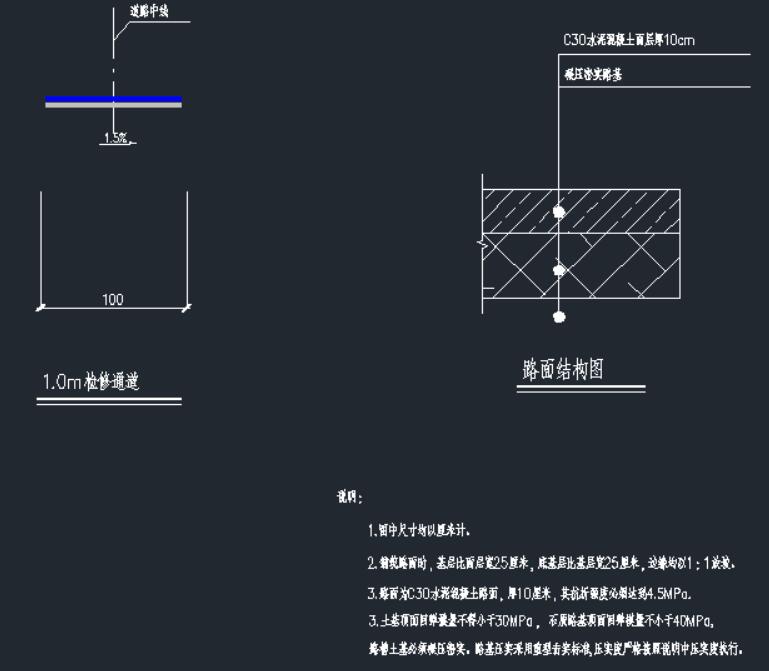

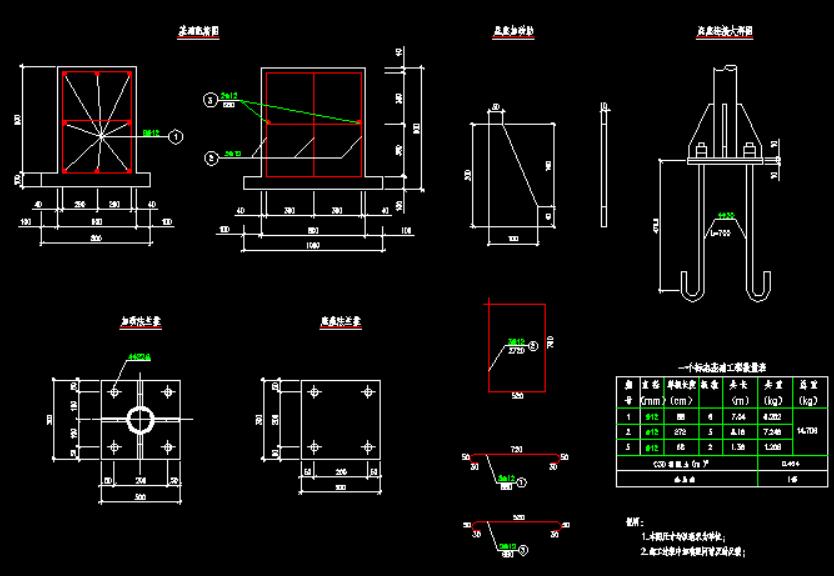

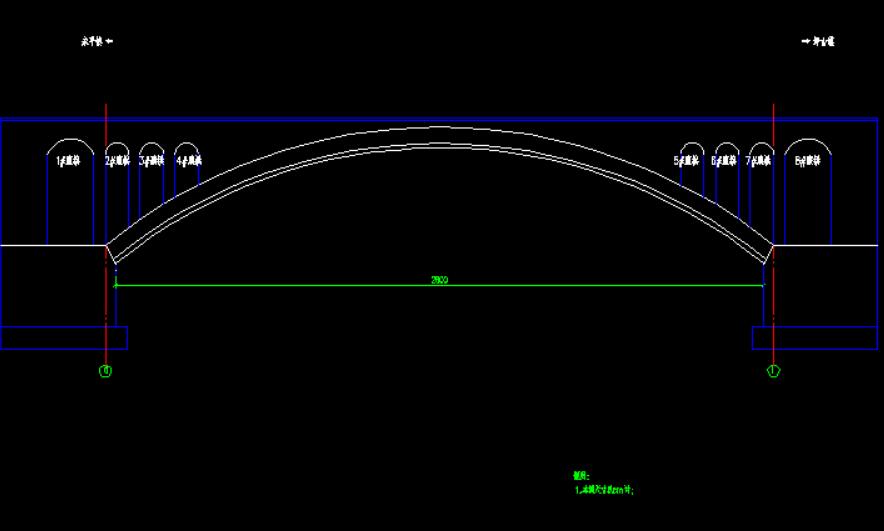

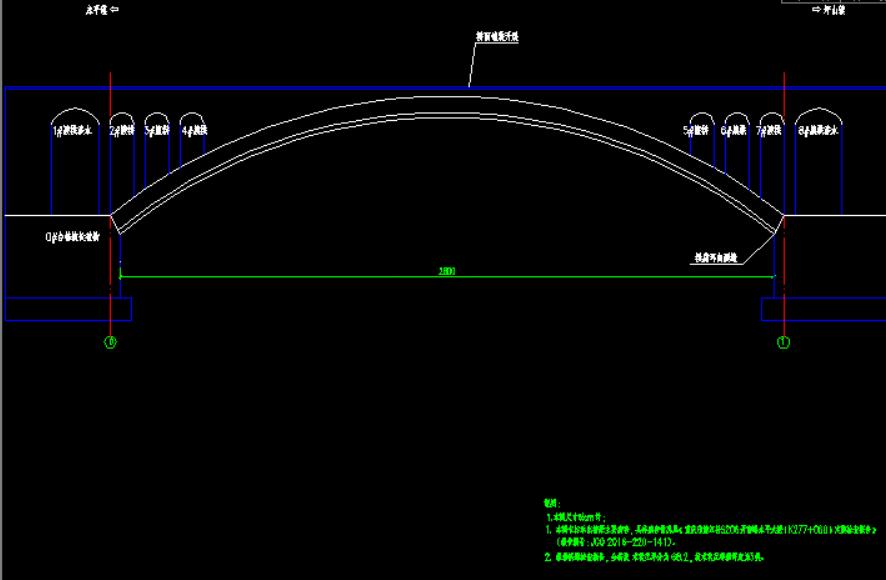

说明：某多套大桥桥梁加固整治工程，其中，永平大桥全长 55.5m，跨径组合 1×28m，桥面全宽为 10.5m，横向布置为 0.3m（栏杆） 1.5m（人行道） 6.9m（车行道） 1.5m（人行道） 0.3m（栏杆）。该桥上部结构为空腹式板拱；下部结构为重力式圬工桥台。银月桥桥梁全长30m，桥面全宽 10m，上部结构为 1×20m 的石砌板拱。桥台采用石砌U 形重力式桥台，基础为明挖扩大基础。向阳桥全长 16m，跨径组合 1×8m，桥面全宽 13.5m，横向布置为 2m（护栏 人行道） 9.5m（车行道） 2m（护栏 人行道）。该桥上部结构为钢筋混凝土空心板梁；下部结构均为圬工重力式桥台。石沟桥全长 29.3m，跨径组合 1×19m，桥面全宽为 7.4m，横向布置为 0.5m（防撞墙） 6.4m（行车道） 0.5m（防撞墙）。该桥上部结构为实腹式圬工板拱；下部结构为重力式圬工桥台。农会桥全长13m，桥宽6m，跨径8m。上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由粗料石浆砌而成。下部结构由桥台、基础及河床组成。龙家沟桥全长 11m，跨径组合 1×5m，桥面全宽为 5m，横向布置为 4.5m（行车道） 0.5m（右侧栏杆）。该桥上部结构为实腹式圬工板拱；下部结构为重力式圬工墩台。高墩大桥桥梁全长52.0m，桥宽7.6m，跨径30.0m。本桥上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由浆砌块石组成。杠家桥梁全长30m，桥面全宽7.6m。桥面横向布置为0.55m（防撞墙） 6.5m（车行道） 0.55m（防撞墙）。该桥为常规桥。桥梁为单幅桥，上部结构型式为2×12m 的圬工拱桥。下部结构型式为砌石重力式桥台。丁家桥全长 35m，跨径组合 3×6m，桥面全宽为 5m，横向布置为 0.5m（防撞墙） 4m（行车道） 0.5m（防撞墙）。该桥上部结构为实腹式圬工板拱，拱圈厚 37cm；下部结构为重力式圬工墩台；。图纸内容含桥梁施工说明、工程数量表、立面布置图、主要病害图、桥梁处理图、桥梁桥面铺装整治图、裂缝处理图、检修通道断面、限速/限载标志设计图、标志基础设计图、标线设计图、空心板/钢筋/横梁构造图、铺装/加固构造图、钢护栏构造图、组合栏杆构造及配筋图等。除农会桥为重建，其它桥均为加固处理。
