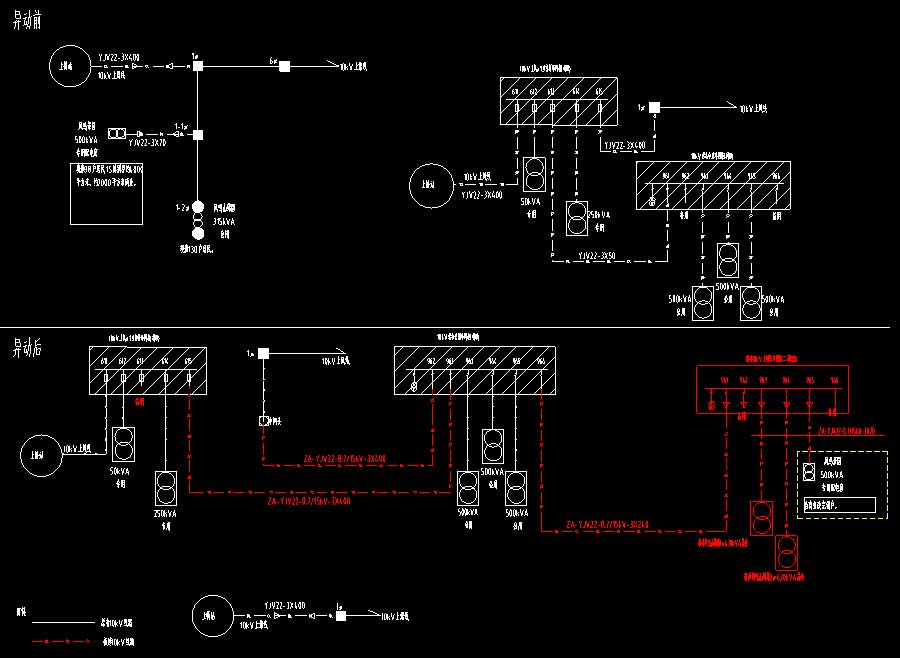

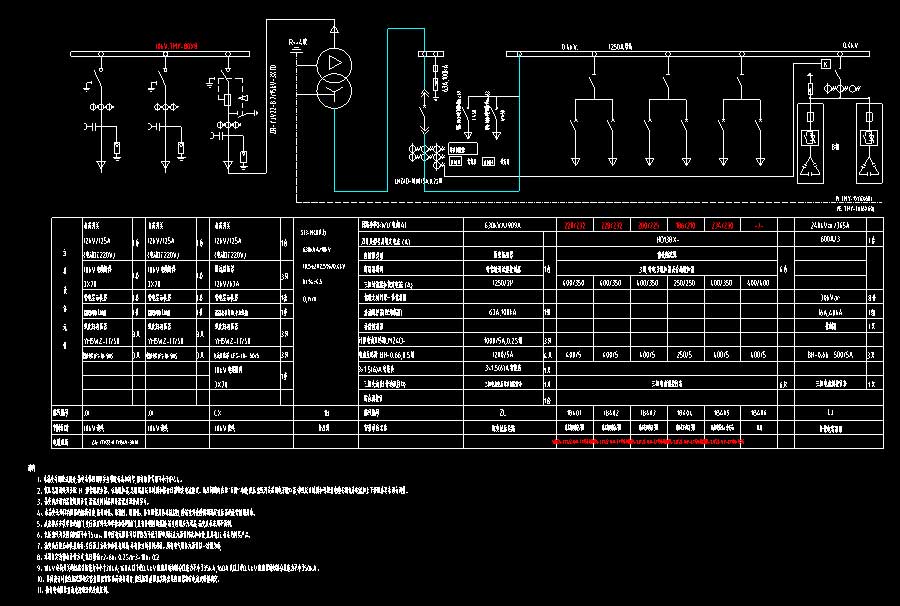

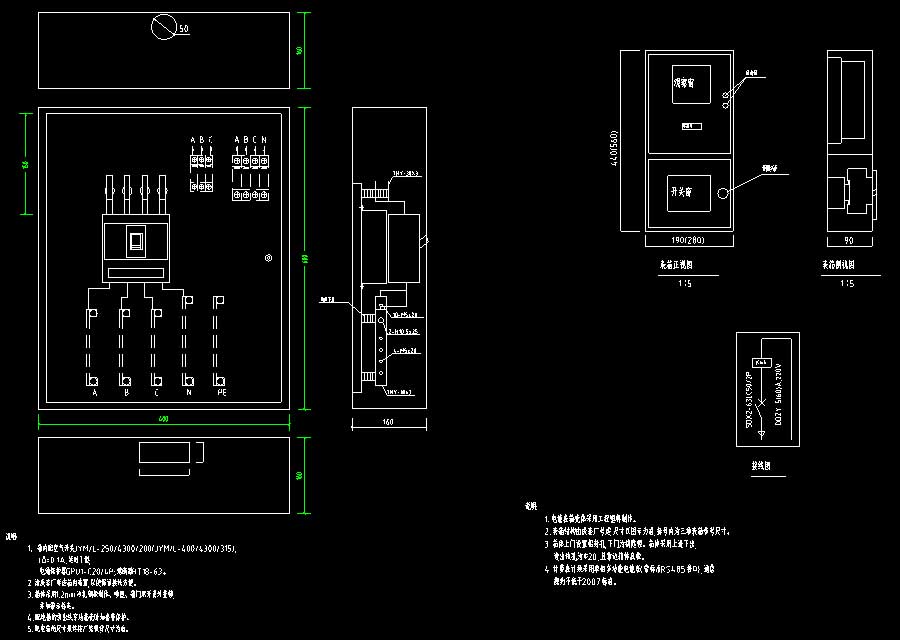

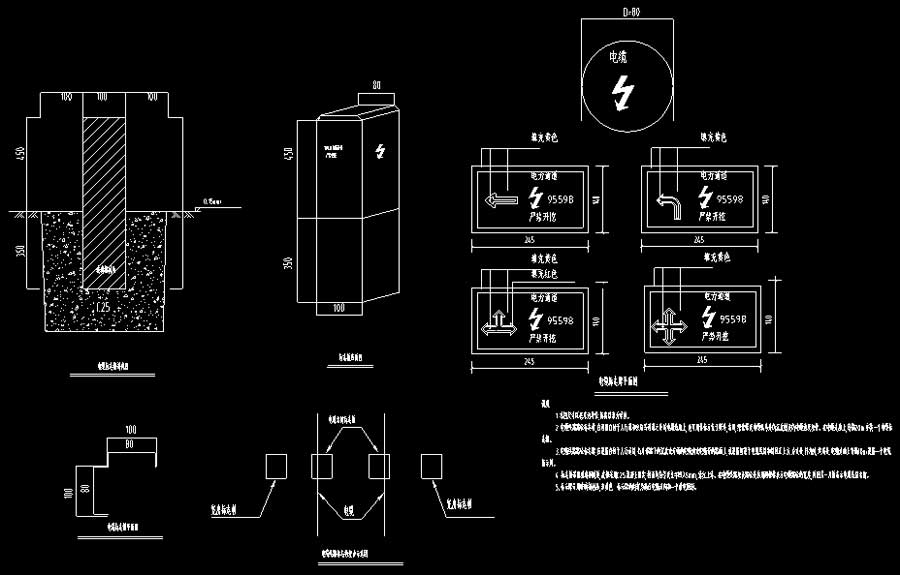

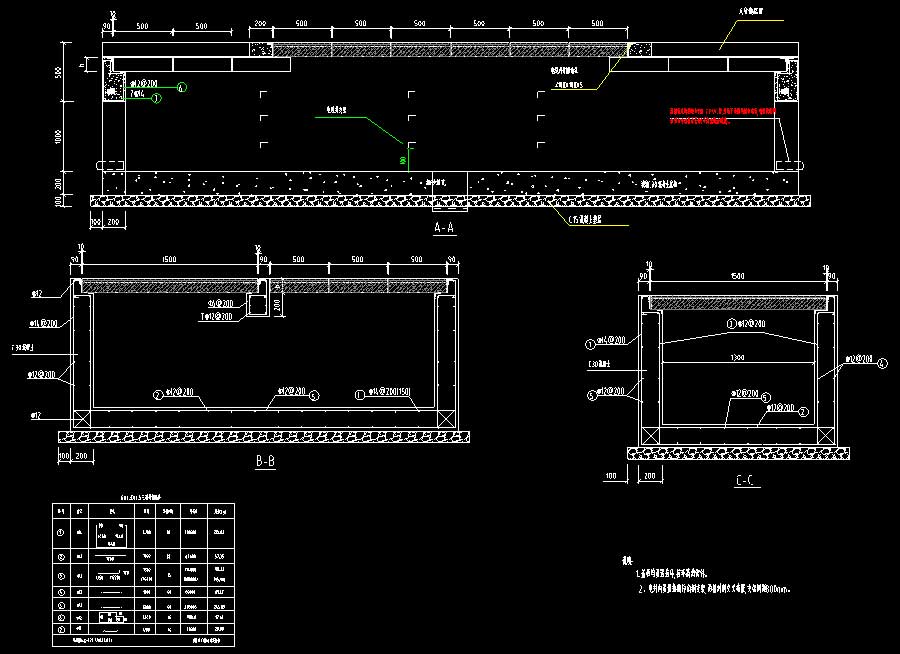

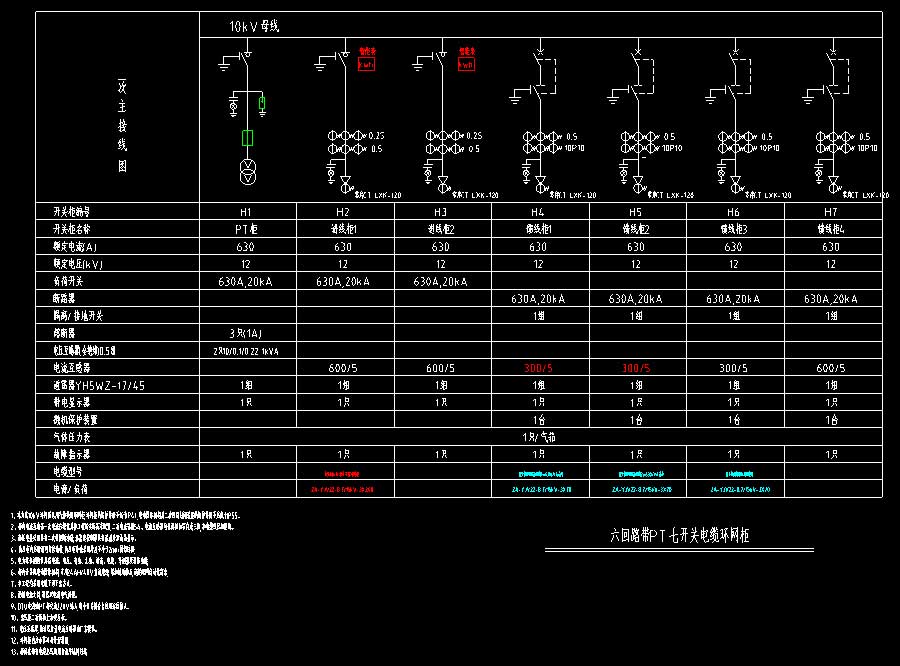

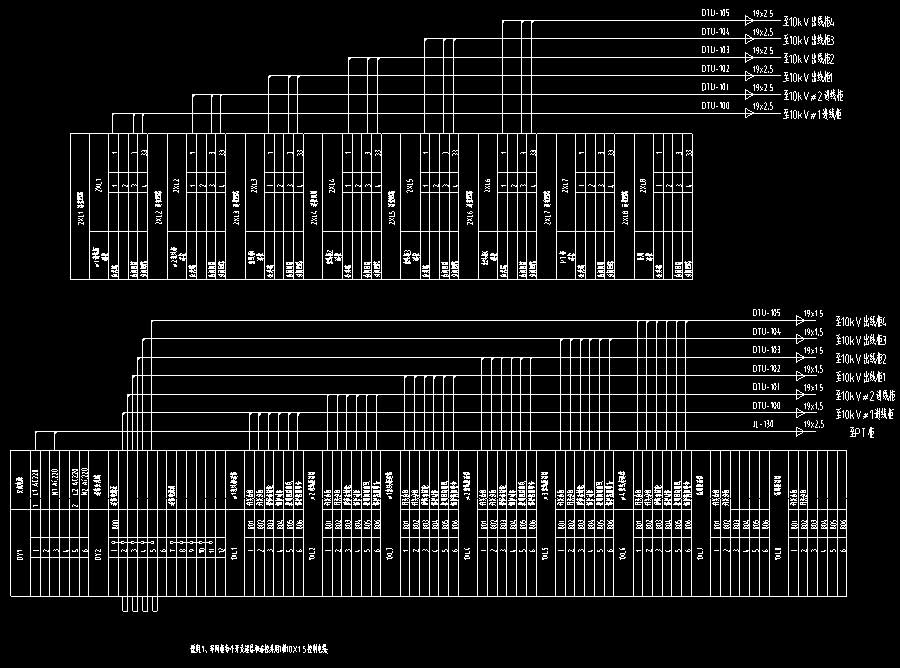

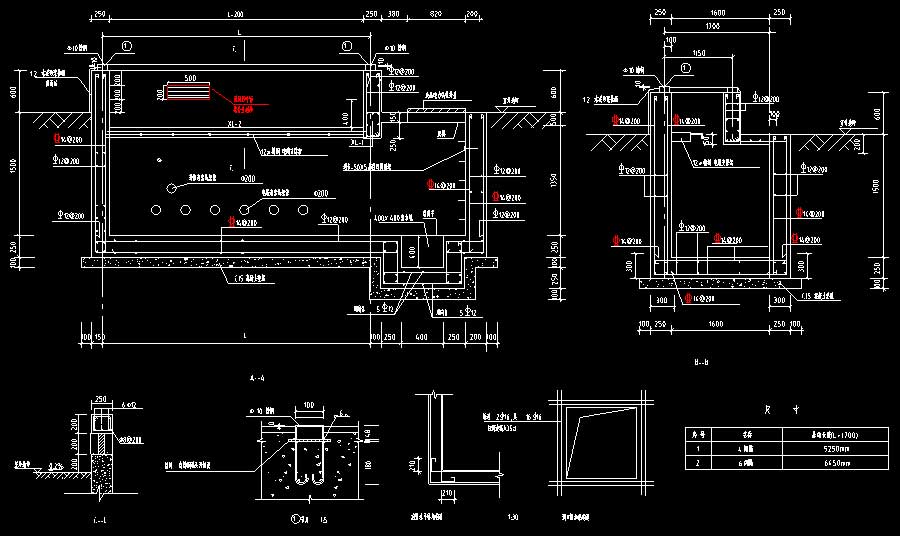

说明:该项目为某小区居民供电设施改造工程施工图,该小区居民供电设施老旧,线路老化严重,户均容量不足,物业维护能力欠缺,故障停电高,无法满足该小区居民正常生活用电需求。为保障居民安全、可靠供电,提升居民幸福指数,现开展居民供电设施改造工作。共有建筑22栋合计242户,其中居民用电233户,非居单相8只、动力表1只。工作内容: 1、新安装二进四出环网柜1台,新建630kVA欧式箱变2台,低压电缆分支线4台,低压配电箱7台,由10kV电源起至新建630kVA箱变,至低压一户一表出线下端头止,续接部分表后线。图纸内容含:设计说明,主要设备材料表、负荷统计表,异动前后接线示意图,平面示意图,新建环网柜10kV系统配置图、基础图,新建630kVA欧式箱变电气图、系统图,设备基础、平面布置图,10kV电缆排管、电缆井设计简图,0.4kV电缆排管、电缆井设计简图,电缆盖板、电缆支架等设计简图,通信自动化部分设计简图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2021
