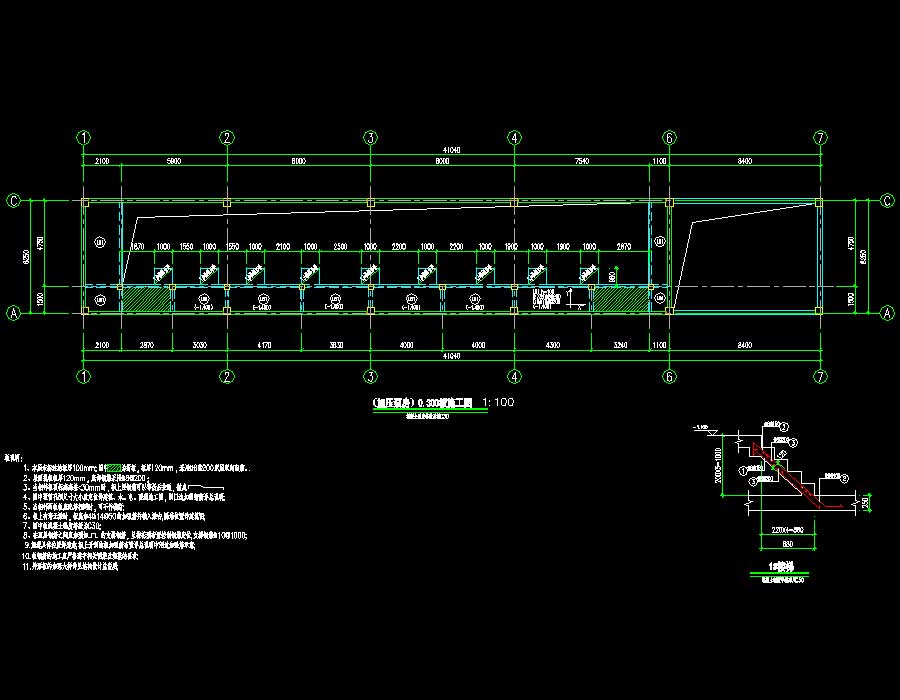

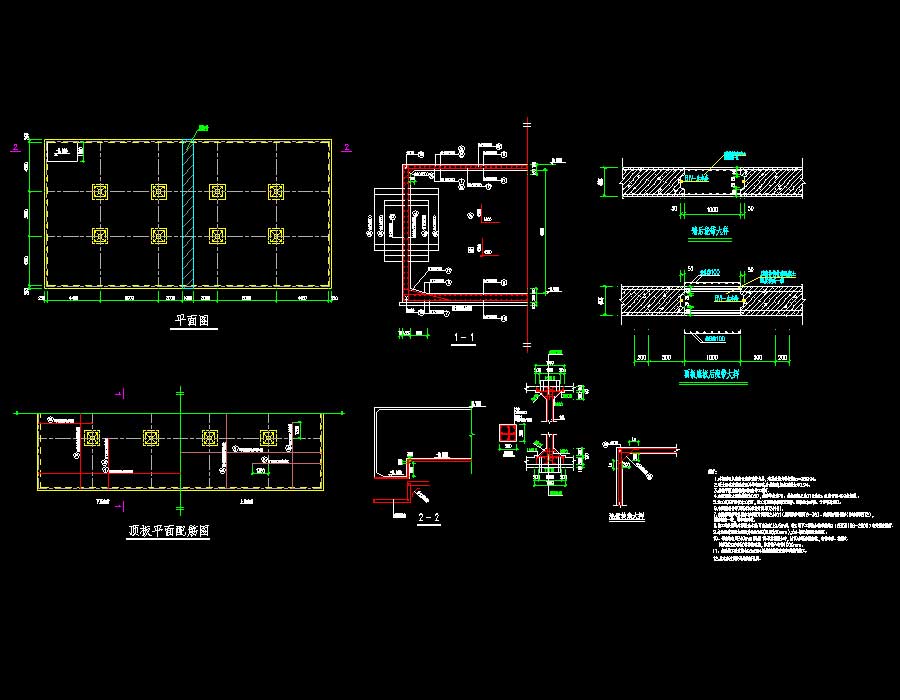

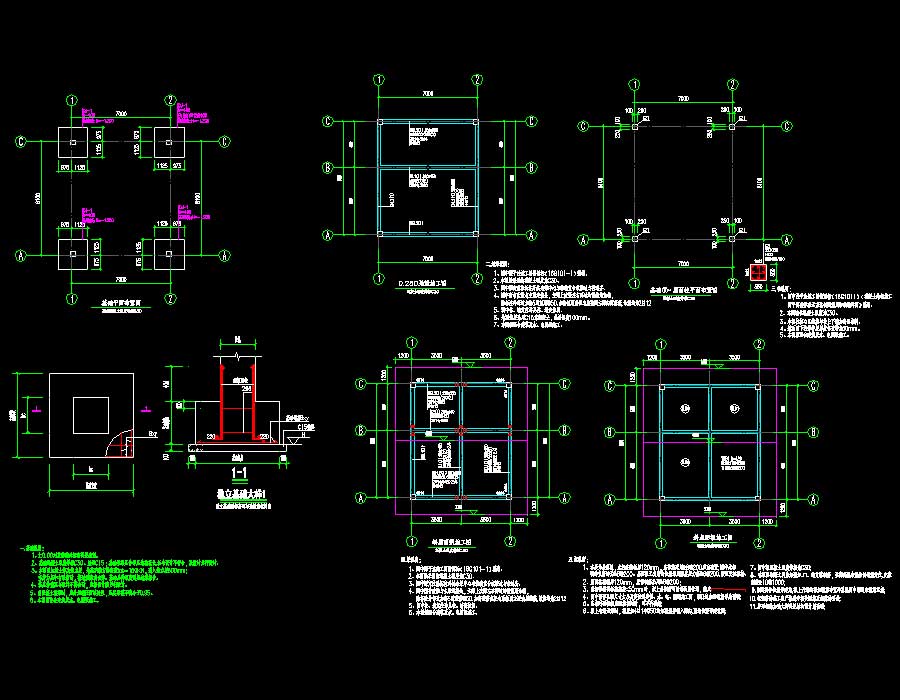

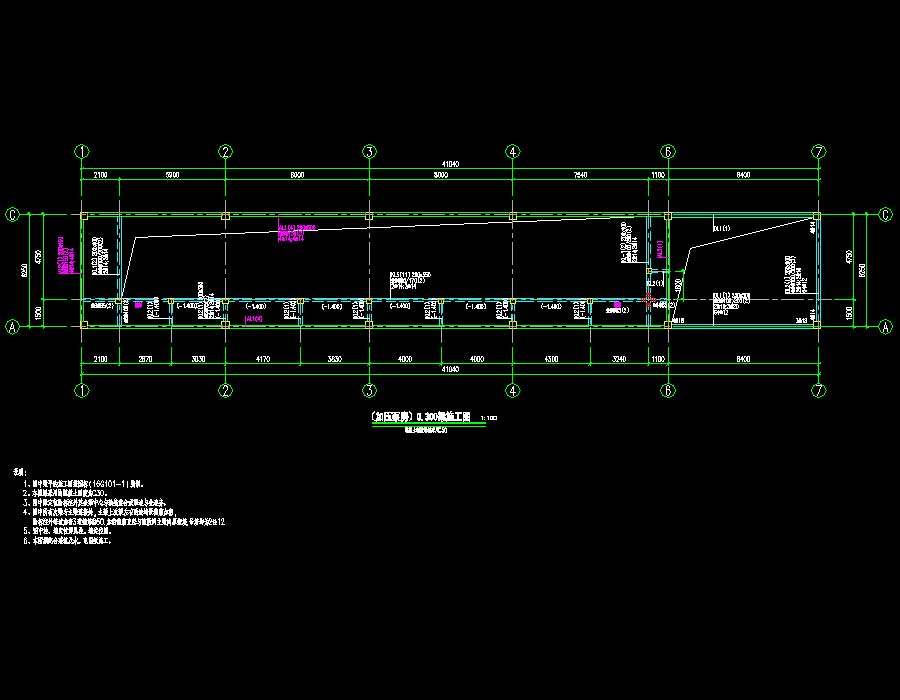

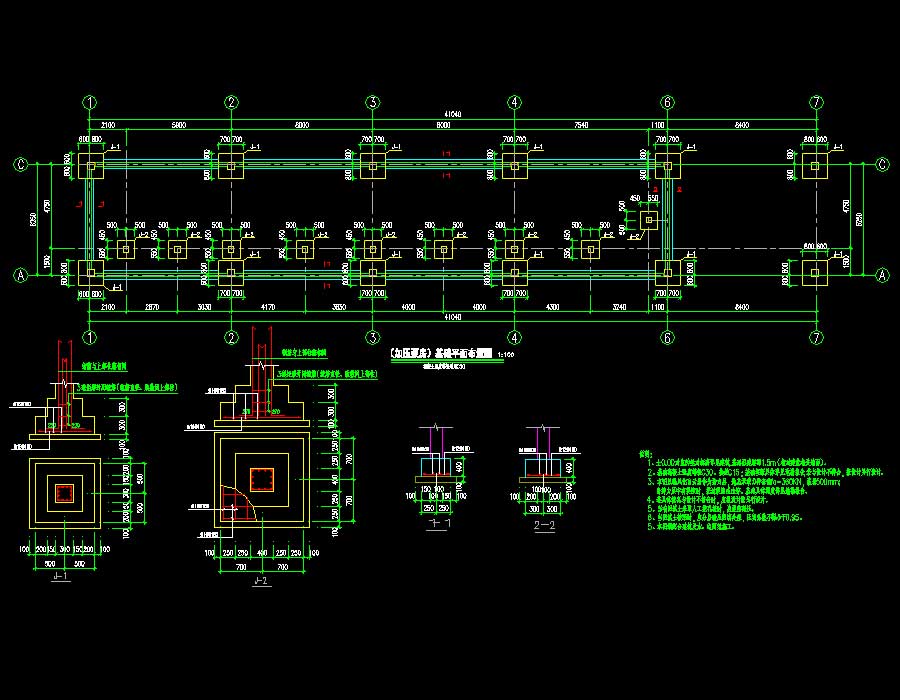

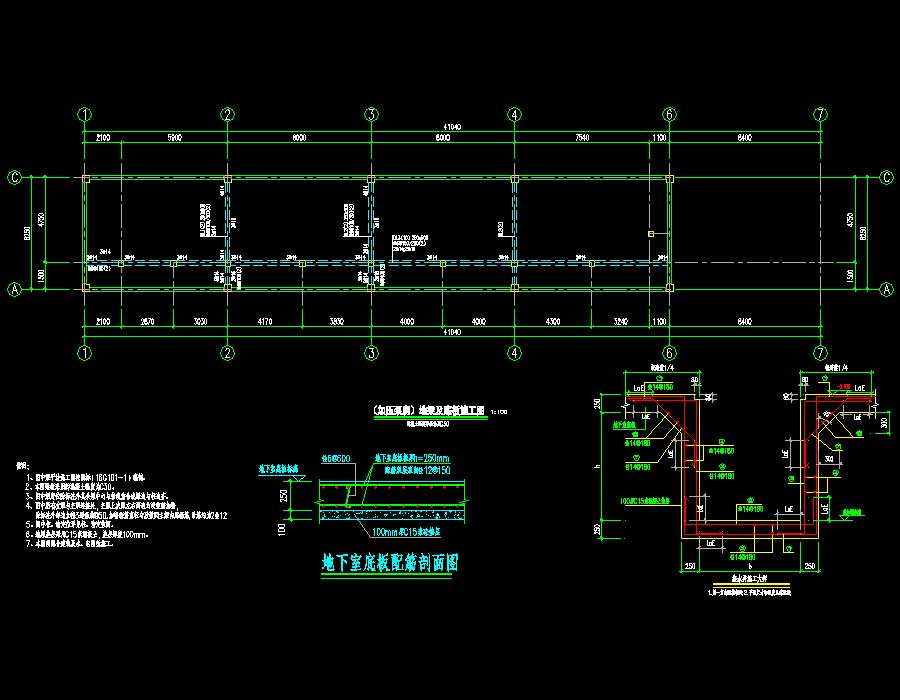

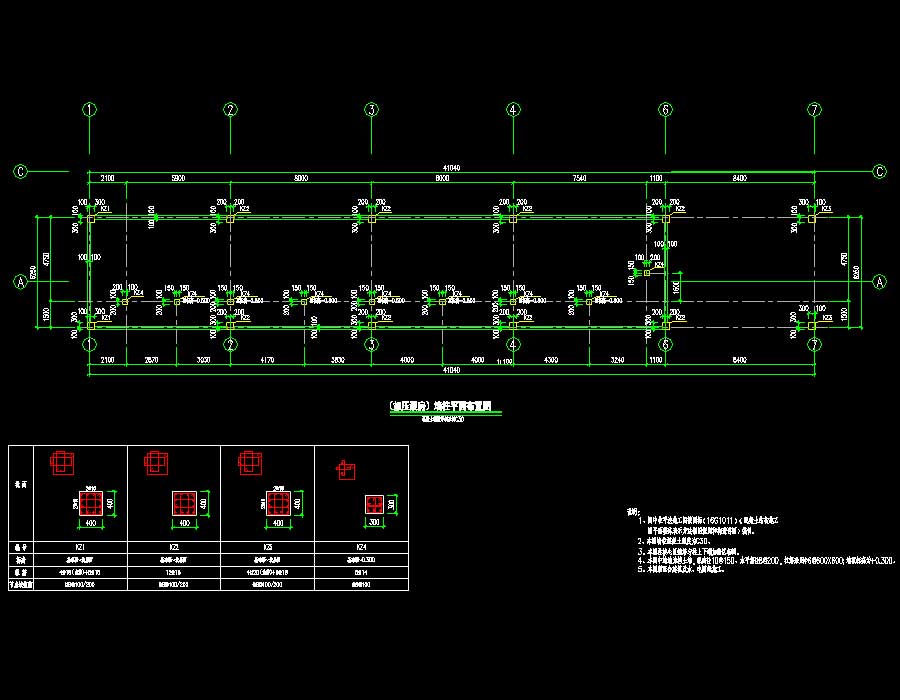

说明:该项目为某古镇消防水源配套工程结构施工图,其中,加压泵房,地上1层,高6.9米,框架结构;加药加氯间,地上2层,高7.5米,框架结构;取水泵房,地上1层,高4.3米,框架结构;配电房,地上1层,高4.8米,框架结构。图纸内容含:结构总说明、独立柱基础设计说明、水工构筑物结构设计说明、清水池结构图、配电室施工图、(加药加氯间)基础平面布置图、(加药加氯间)柱平面布置图及地梁施工图、(加药加氯间)梁施工图、(加药加氯间)板施工图、(加药加氯间)楼梯大样图、(加压泵房)基础平面布置图、(加压泵房)地梁及底板施工图、(加压泵房)0.300梁施工图、(加压泵房)屋顶梁施工图、(加压泵房)0.300板施工图、(加压泵房)屋顶板施工图、(加压泵房)墙柱平面布置图、(取水泵房)水池施工图及柱平面布置图、(取水泵房)梁施工图、(取水泵房)板施工图、一体化净水设备间 钢结构设计施工图、基础布置图、短柱地梁布置图、预埋锚栓布置图、屋面支撑布置图、屋面檩条布置图、MSGJ-1及计算书。
结构类型:框架基础类型:独立抗震烈度:6度抗震风压:0.3kN/㎡雪压:0.2kN/㎡建筑面积:建筑高度:6.9,7.5,4.3,4.8m地上层数:1,2,1,1层地下层数:高度类别:低层图纸深度:施工项目地址:贵州省设计时间:2018
