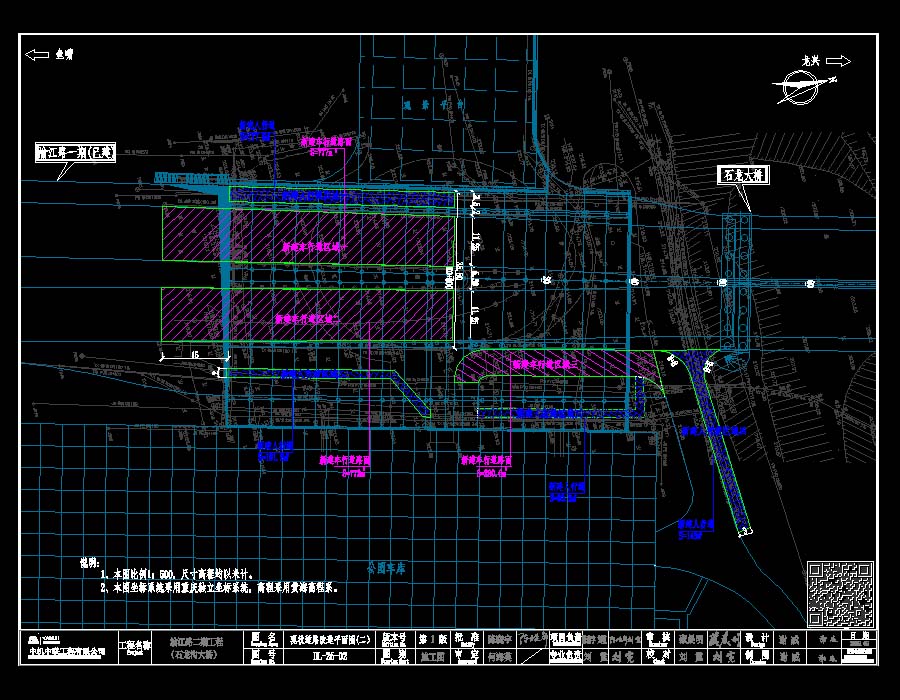

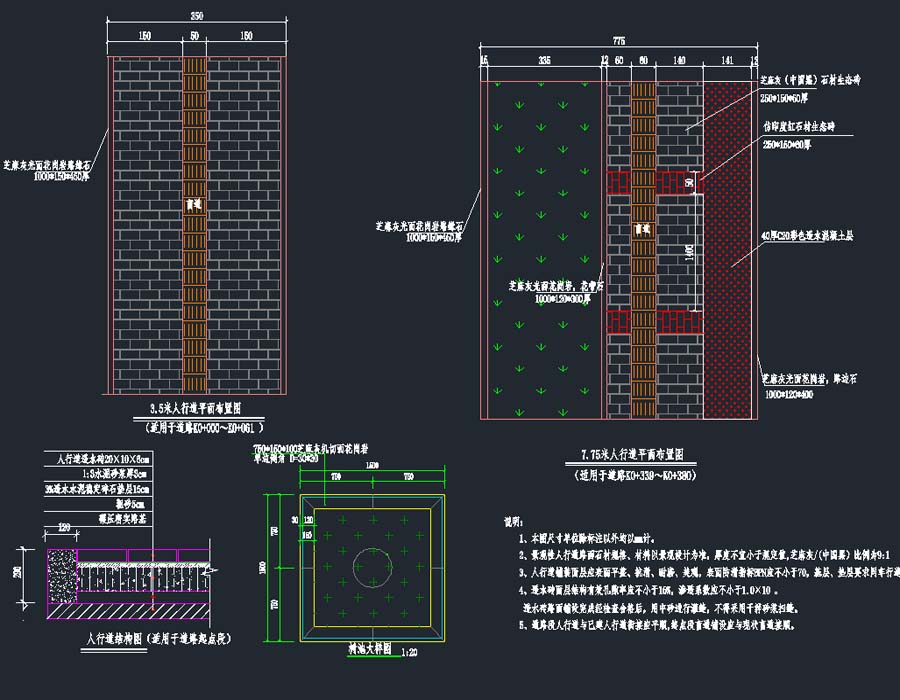

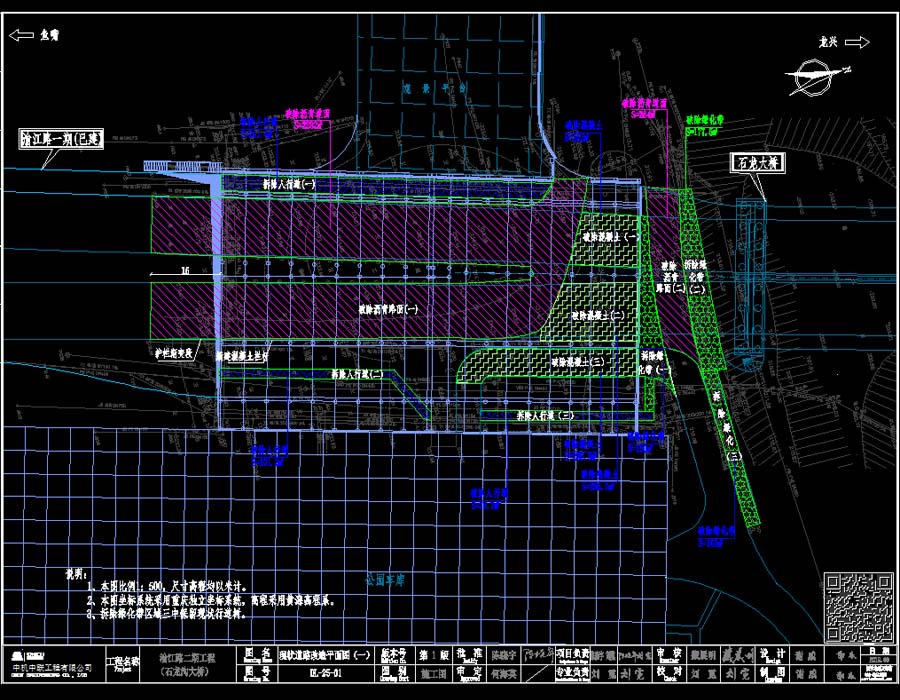

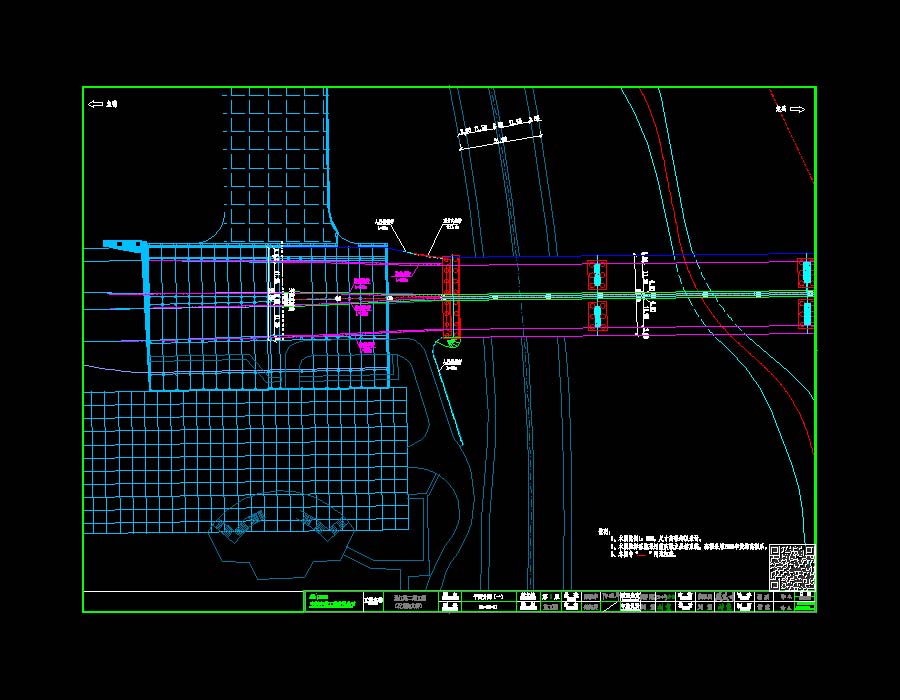

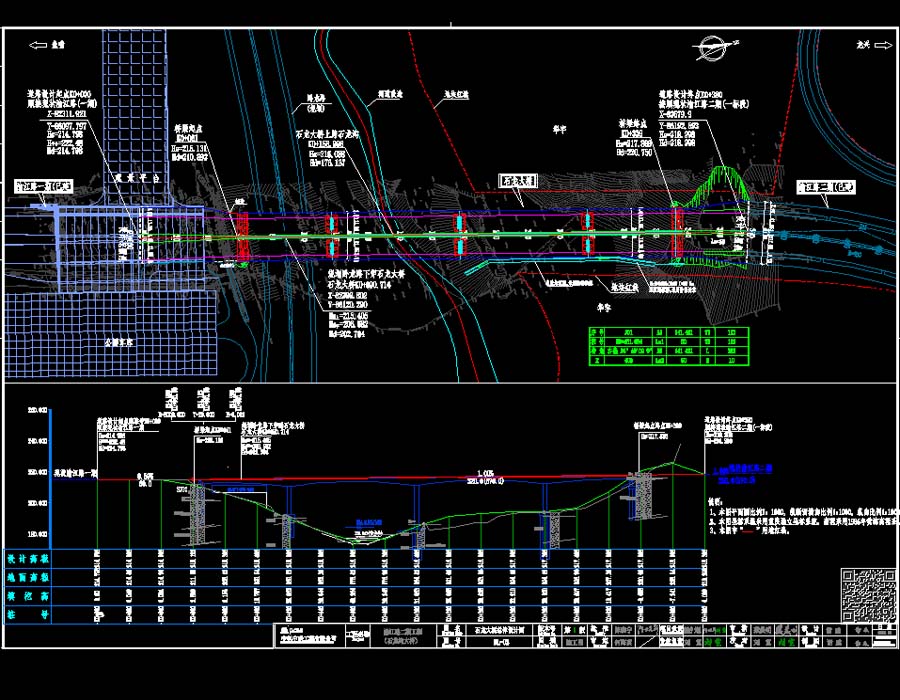

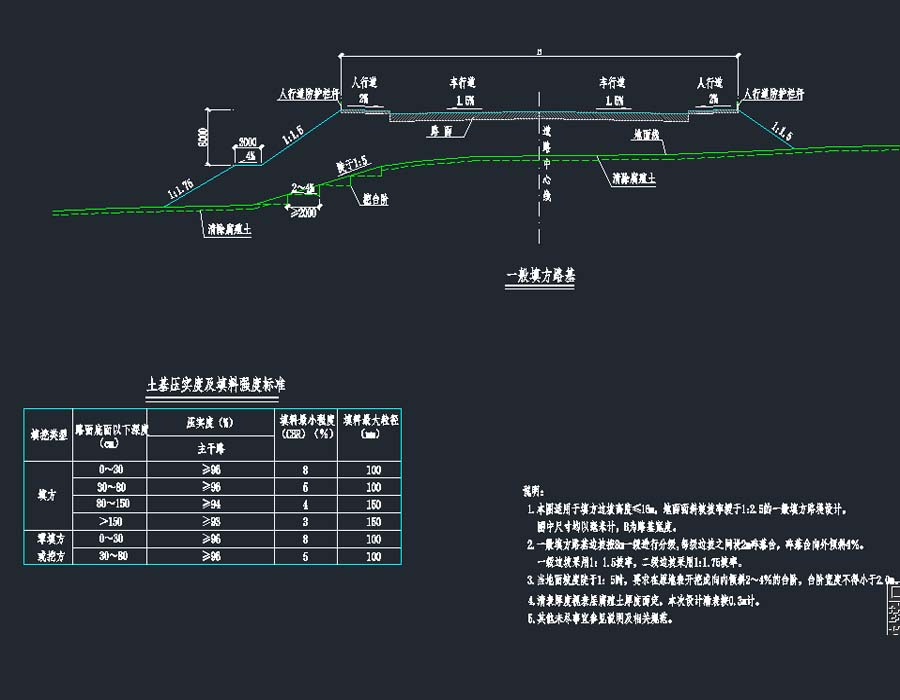

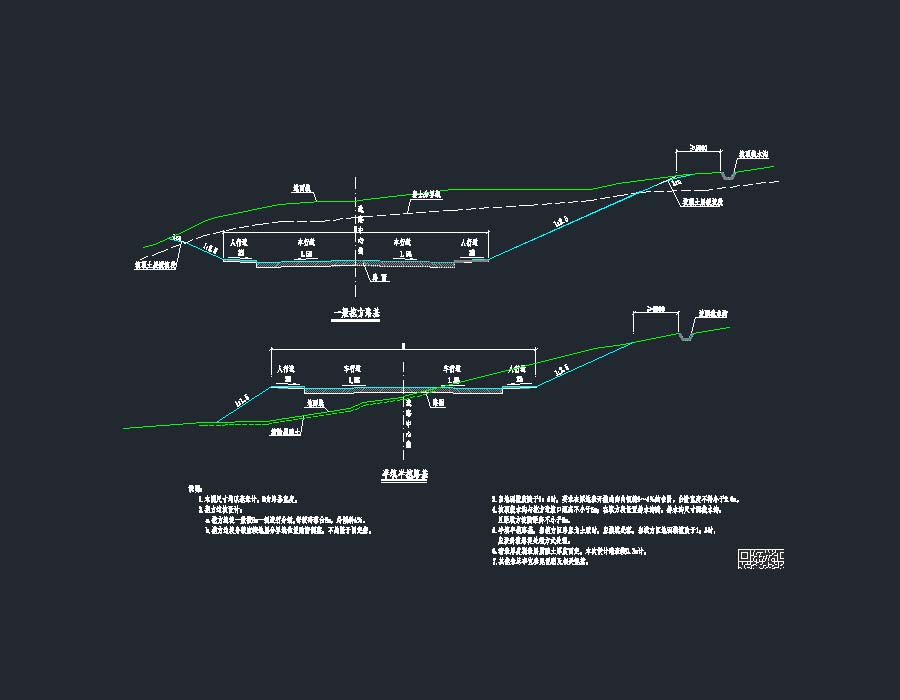

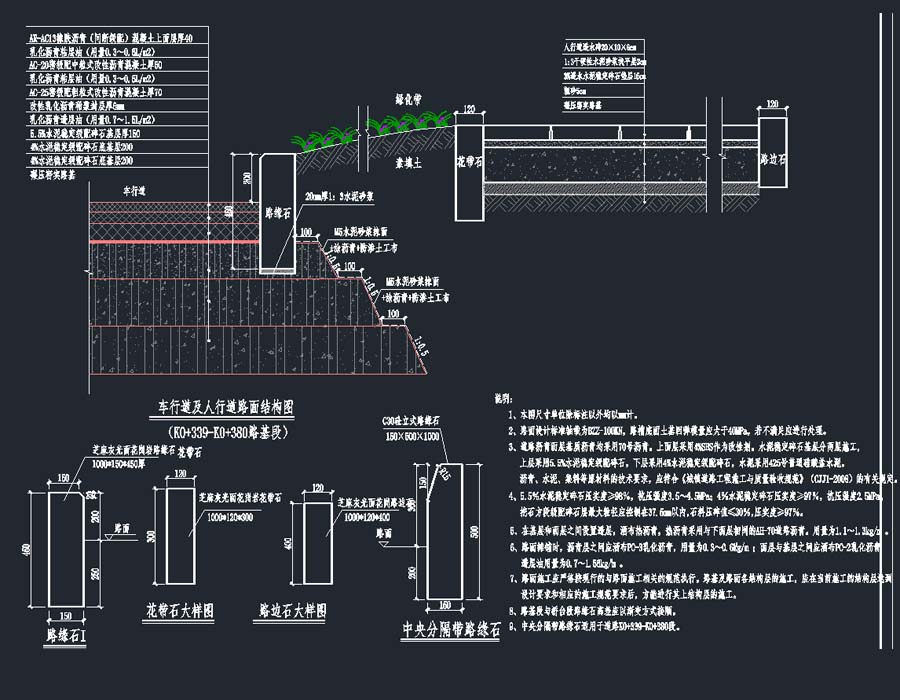

说明：该项目为某石龙沟大桥二期道路工程、桥梁工程、管网工程、照明工程、交通工程施工图，其中道路全长380m，其中桥梁长278m，为城市主干路，设计车速50km/h，双向六车道，路基段标准路幅宽40m，桥梁段标准路幅宽30.5m。道路总挖方33086m3（土方 石方 桥梁挖方），总填方15564m3（土方 石方 桥梁挖方），道路总面积11019㎡。图纸包括:地理位置图，石龙大桥总体设计图，平面分图，纵断面图，道路标准横断面图，路面及缘石结构大样图，人行道路面结构图，新旧路面搭接构造图，中央分隔带排水设计图，挂网绿化护坡大样图，防撞护栏大样图，检查井周围路面加固图，现状道路改造平面图，特殊路基处理平面图，桥台路基处理设计图，施工期间交通标志版面图，交通标志诱导图，绿化平面布置图；交通标志标线，交通标志版面设计图，机动车导向箭头大样，地面道路标线大样图，单立柱支撑结构大样图，附着式支撑结构大样图，单立柱支撑结构大样图，现状交通改造区位图，监控平面布置图，监控立杆安装示意图，管线手孔大样图，外场监控设备接线示意图；照明施工图设计说明，供电区位图，照明主要设备材料表，灯具安装大样图，路灯手孔井大样图，桥梁灯杆基础与手孔布置图，路灯标准横断面，桥梁防雷接地示意图，道路照明平面图；桥梁施工图设计说明，主要工程数量表，桥位平面图，桥型布置图，桥梁标准横断面，地质横剖面图，桩位坐标图，桥梁施工流程示意图，墩梁临时固结构造图，箱梁合拢段外刚性支撑构造图，桥墩一般构造图，墩柱钢筋布置图，桥墩桩基钢筋布置图，桥台、箱梁、搭板一般构造图，桥台台帽、背墙及侧墙钢筋布置图，桥台支座垫石、防震挡块钢筋构造图，桥台承台钢筋布置图，桥台桩基钢筋布置图，承台冷却管布置示意图，支座布置、箱梁预拱度示意图，箱梁纵向、横向预应力布置图，端横、中横梁、齿块构造及钢筋布置图，预应力钢束定位及防崩、预应力钢束锚下加强钢筋布置图，桥面铺装构造图，人行道、车行道防撞护栏构造图，桥面排水、型伸缩缝、桥台锥坡、台后重力式挡墙构造图搭板钢筋布置图；排水施工图设计说明，排水总平面图，排水管网标准横断、纵断面图，排水平面分图，排水检查井坐标表，深型检查井、急流槽、消能井、跌水井大样图；电力（土建部分）施工图设计说明，综合管网标准横断面图，电力管线平纵井、排管断面图，桥梁检修口工作井大样图以及调整情况说明和景观施工图等。
