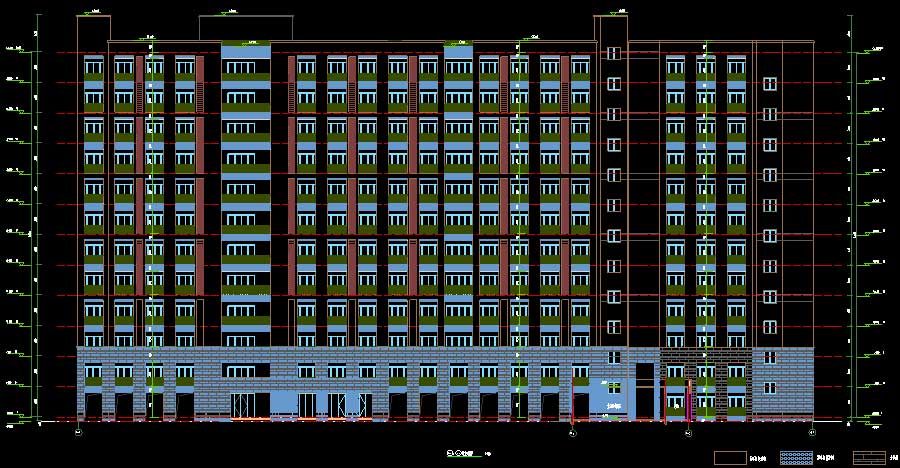

说明:该项目为某学院F4、F5号学生宿舍全专业施工图(含招标文件、地勘报告),抗震设防烈度为6度,主要结构形式为框架结构,地上层数均为12层,建筑高度均为43.8米,建筑面积分别为20961.83、15222.49平方米。图纸内容含:建筑:建筑说明,居住建筑节能设计表,公共建筑节能设计表,平立剖面图,节点详图,楼梯大样图,四人间宿舍标准间平面大样图,无障碍卫生间平面大样图,公共卫生间,盥洗室大样图,门窗详图;结构:结构说明,节点详图,楼梯大样图,桩定位平面图,基础布置平面图,柱结构平面图,板结构平面图,梁结构平面图;给排水:给排水说明,水泵房大样图,消防电梯井集水坑大样图,喷淋、消火栓系统原理图,污、废水系统原理图,给水系统原理图,热水系统原理图,雨水、冷凝水系统原理图,消火栓、喷淋平面图,给排水平面图;电气:电气说明,配电系统图,基础接地平面图,电气平面图,照明平面图,屋面电气平面图,屋面避雷平面图,消电系统图,消电平面图;暖通:通风设计说明,风机性能参数表,消防排烟系统图,平面图等等。
建筑面积:20961.83,15222.49㎡地上层数:12层建筑高度:43.8m地下层数:高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2019建筑风格:现代效果图:无
