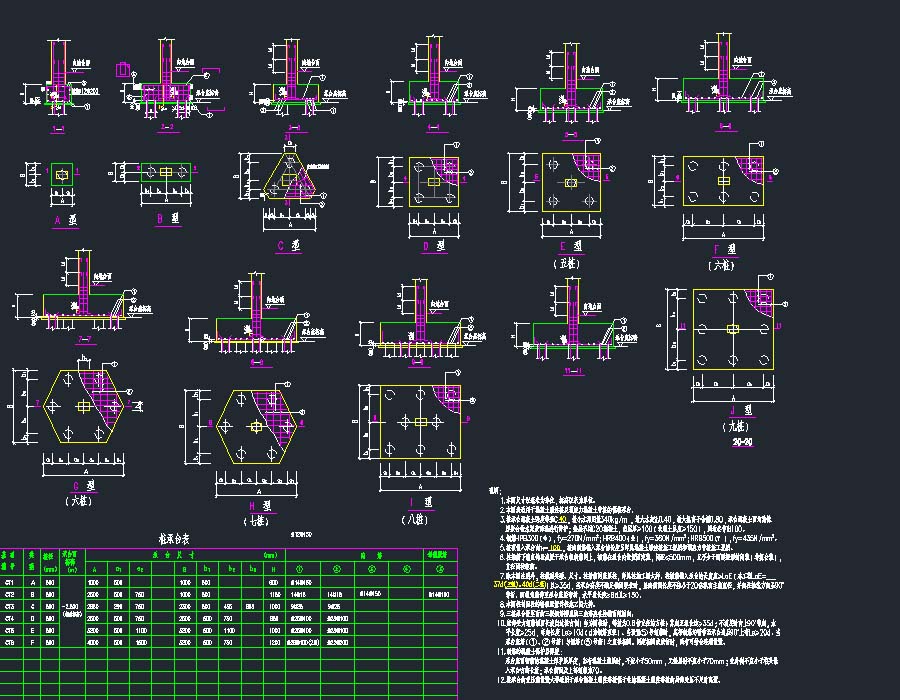

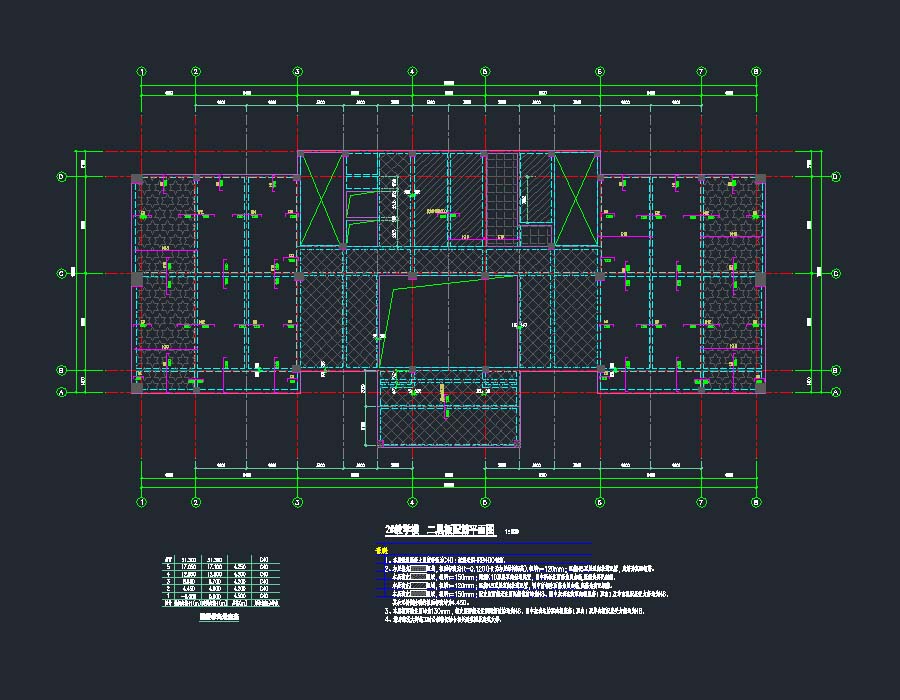

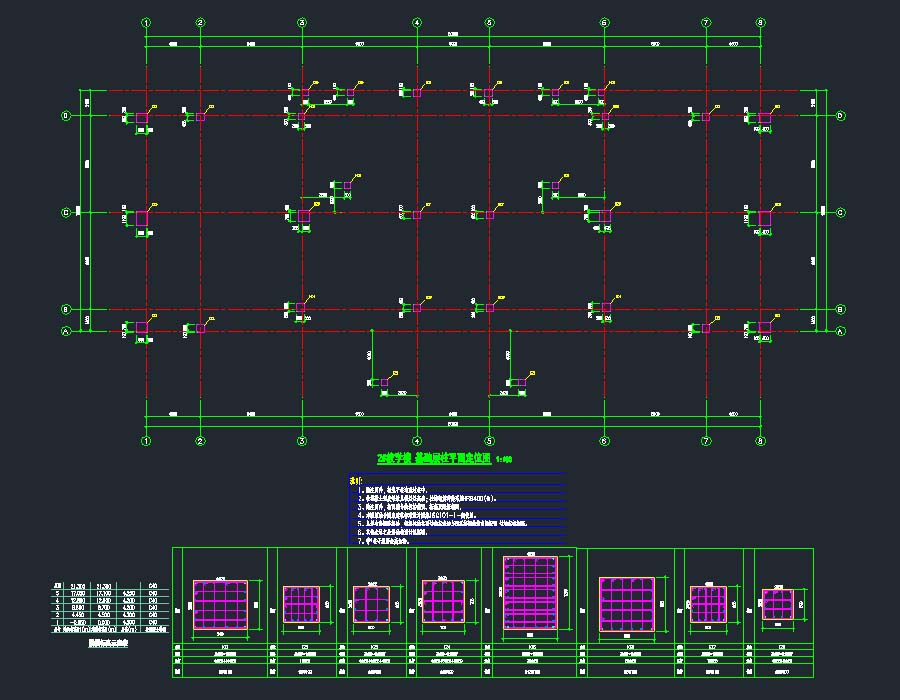

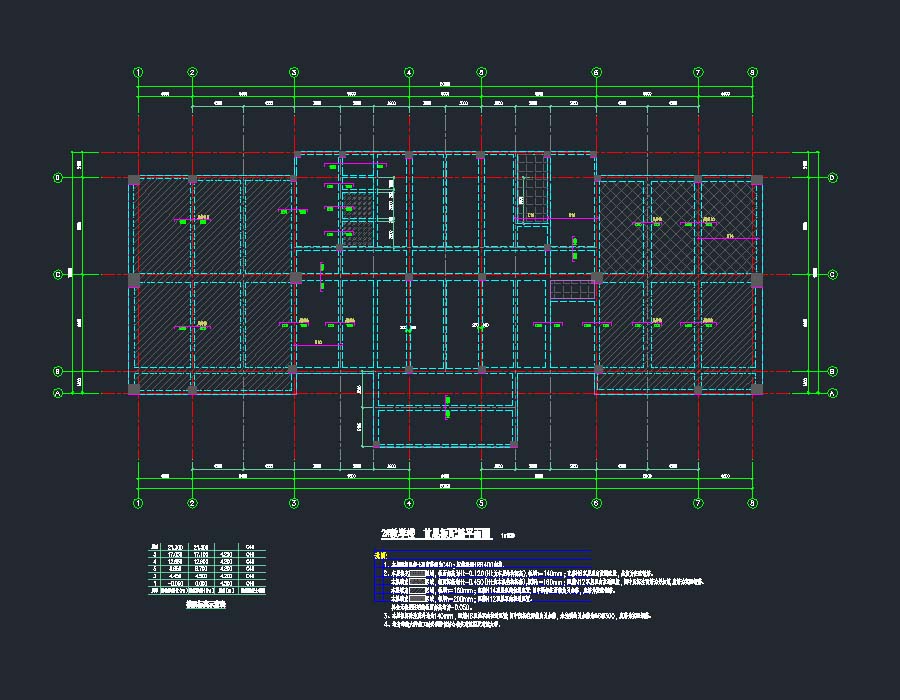

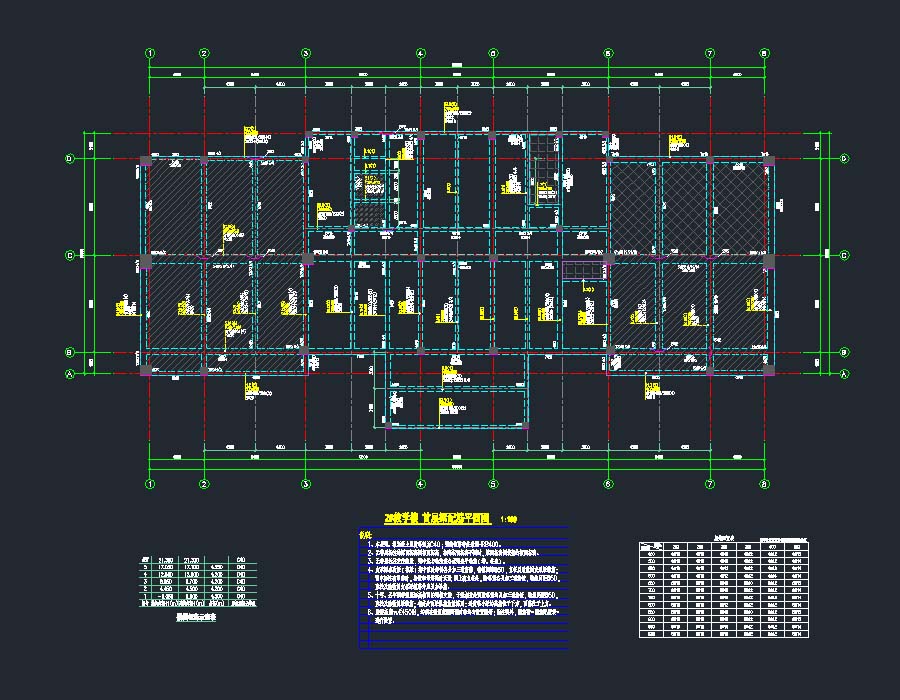

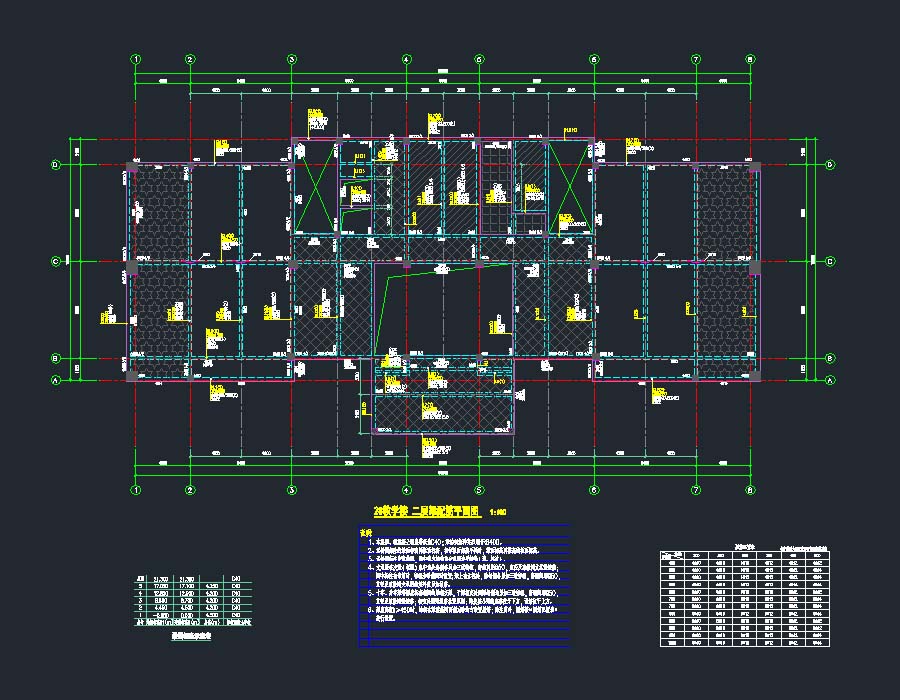

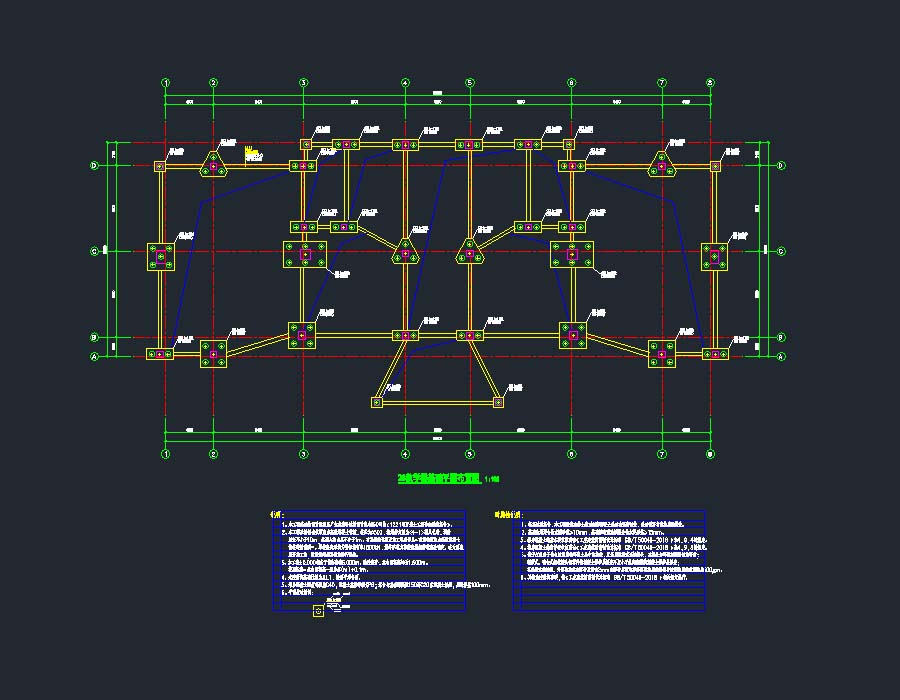

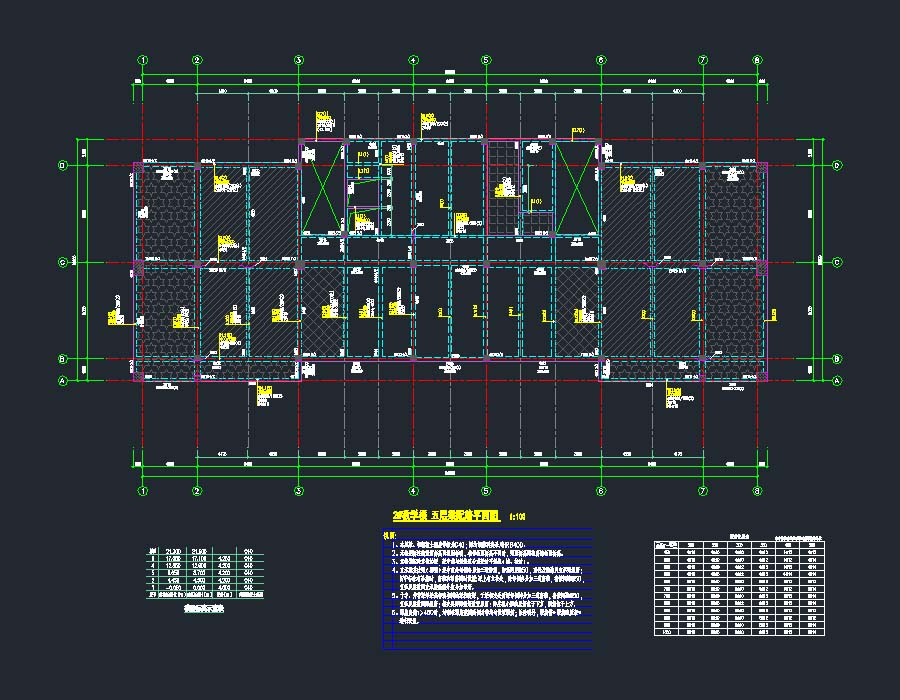

说明:该项目为某工程1~11#新建教学楼教职工宿舍及学生宿舍项目结构专业施工图,结构类型均为框架结构,其中1#门卫地上1层,建筑结构高度为6.5米;2#教学楼地上5层,建筑结构高度为23.3米;3#教职工宿舍楼地上2层,建筑结构高度为8.6米;4#变配电及水泵房地上2层,建筑结构高度为8.6米;5#6#学生宿舍楼地上5层,建筑结构高度为20.3米;7#食堂地上3层,建筑结构高度为15.8米;8#看台地上2层,建筑结构高度为9米;9#垃圾中转站地上2层,建筑结构高度为4米;10#污水处理用房地上1层,建筑结构高度为4.65米;11#花架地上1层,建筑结构高度为3.6米。图纸包括:结构设计总说明,柱钢筋构造大样,梁身钢筋构造大样,梁柱节点构造大样,楼板钢筋构造及坡屋构造大样,钢筋混凝土楼梯平法通用图及说明,耐腐蚀预应力高强混凝土管桩通用说明,混凝土构件钢筋保护层示意图,基础平面布置图,楼层柱平面定位图,楼层板配筋平面图,楼层梁配筋平面图,基础详图,桩承台大样图等。
结构类型:框架基础类型:桩基抗震烈度:6度抗震风压:1.05kN/㎡雪压:建筑面积:建筑高度:6.5,23.3,8.6,8.6,20.3,20.3,15.8,9,4,4.65,3.6m地上层数:1,5,2,2,5,5,3,2,2,1,1层地下层数:高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020
