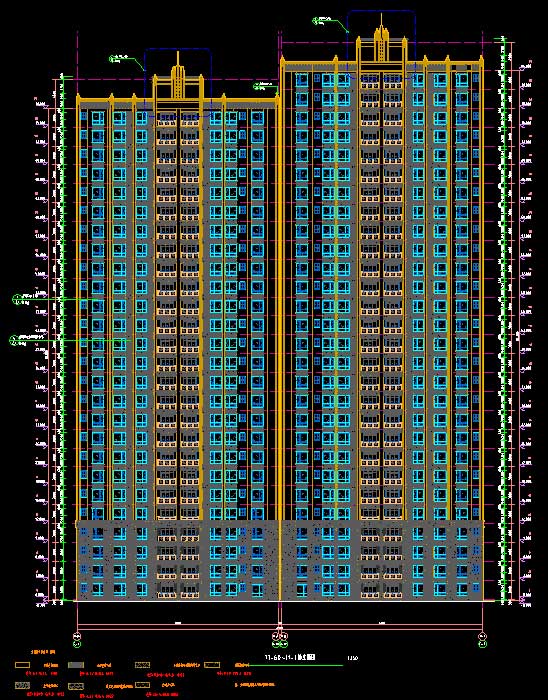

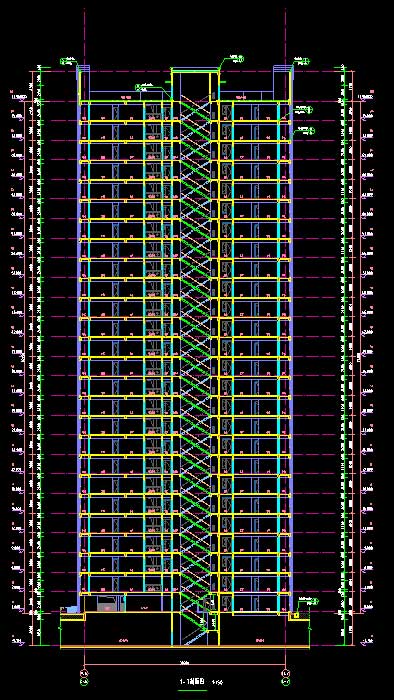

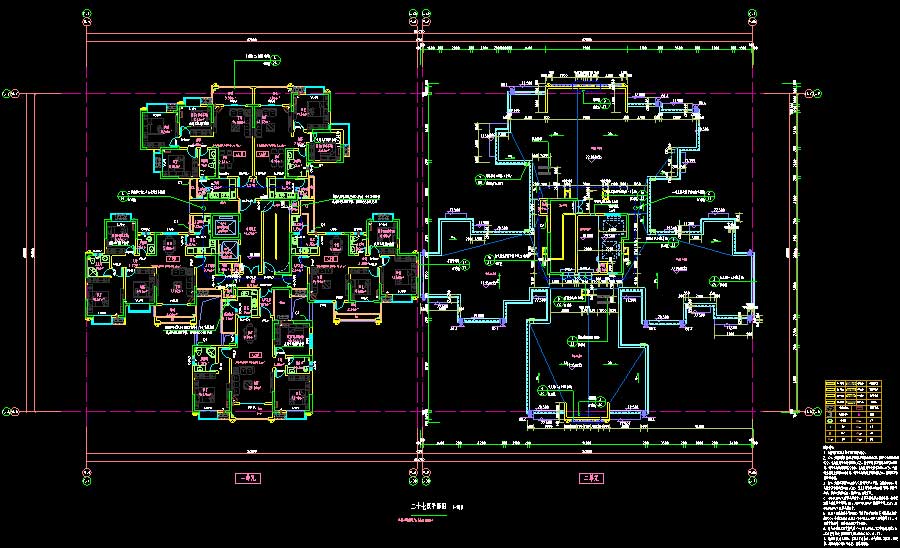

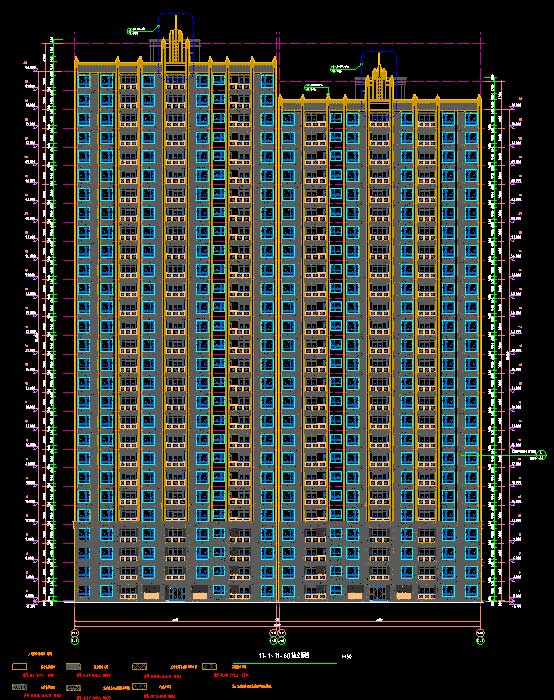

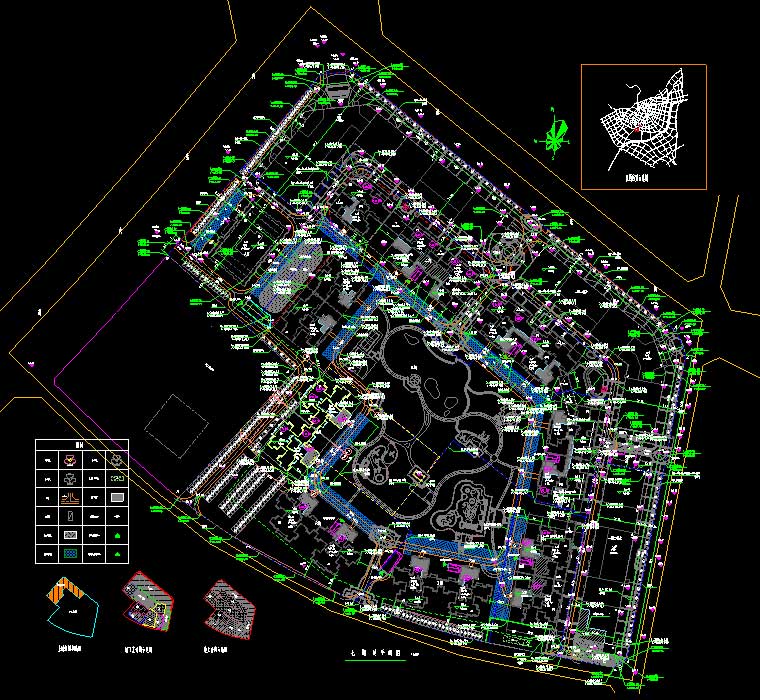

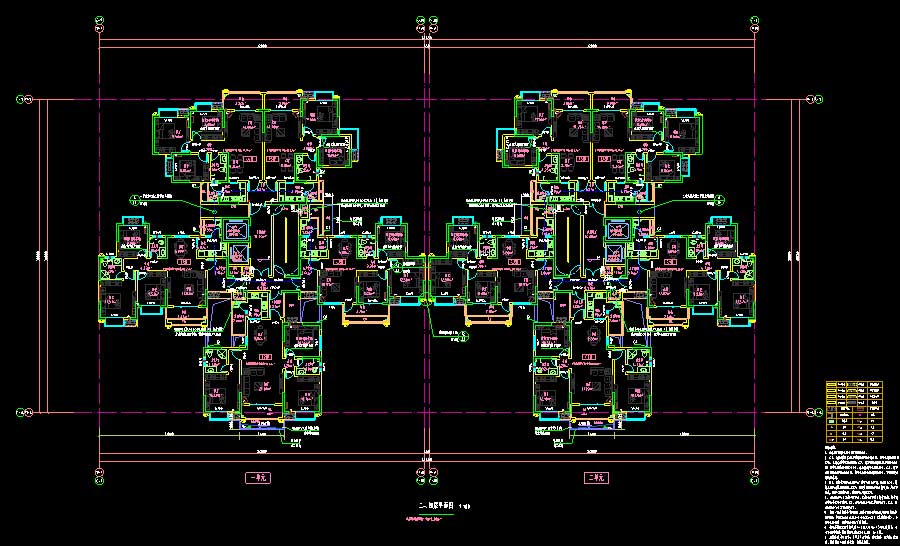

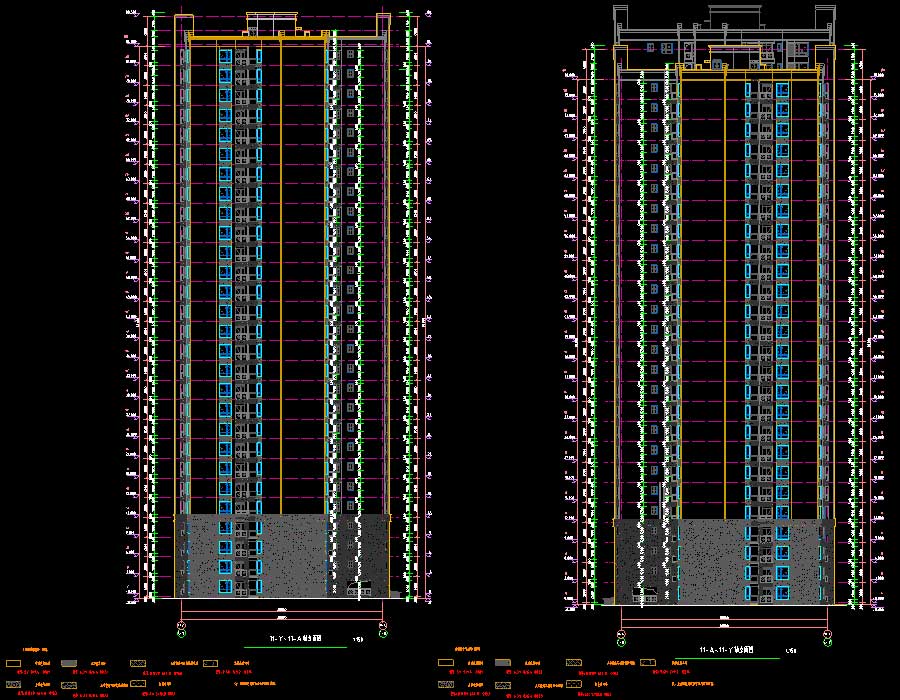

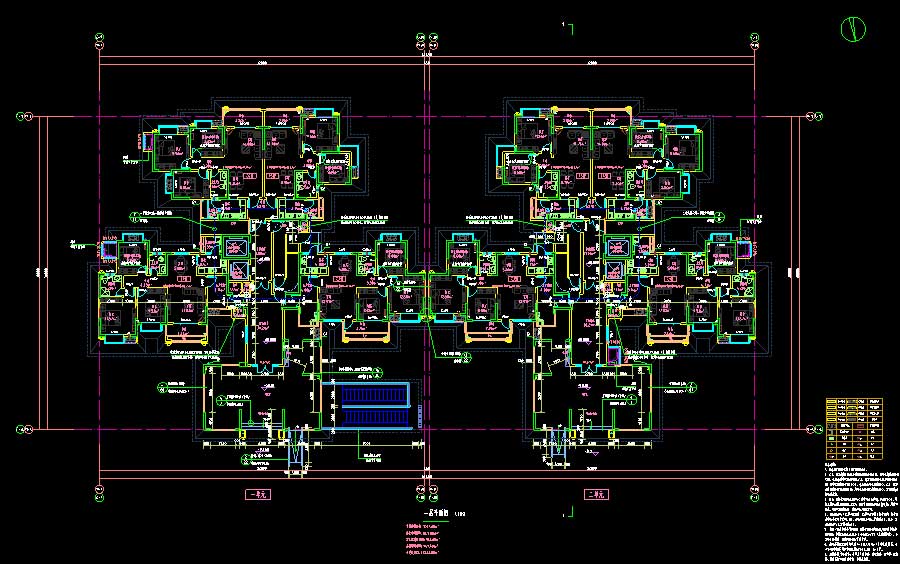

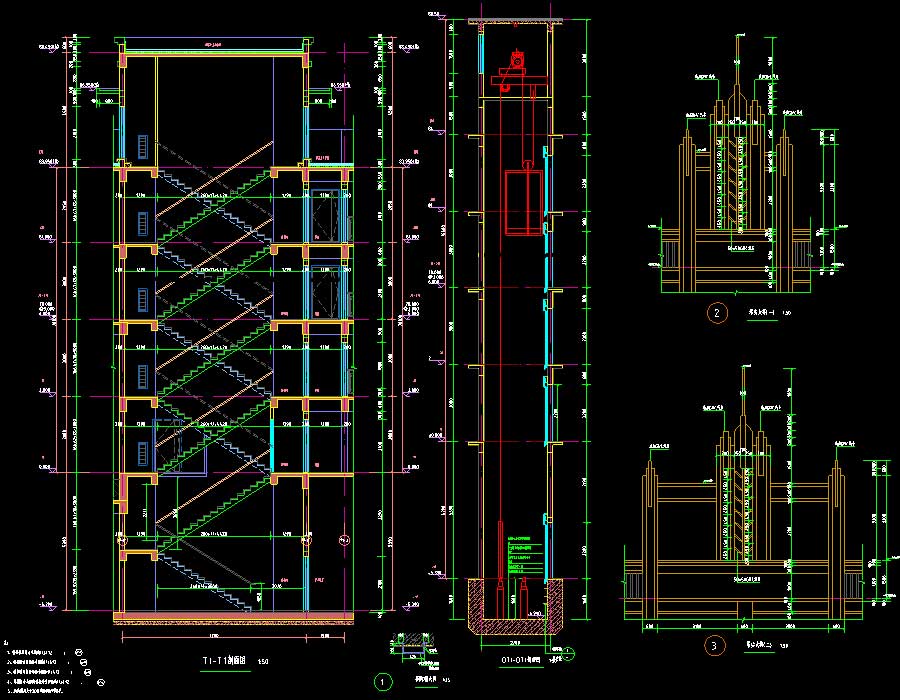

说明:该项目为某小区11、12#住宅楼及六、七期地下室建筑、结构、给排水、电气、采暖通风施工图(含绿建专篇),抗震设防烈度为7度,主要结构形式为框架剪力墙结构。11#楼一单元地上层数为28层,建筑高度为84.3米,二单元地上层数为26层,建筑高度为78.45米,总建筑面积为27613.8平方米;12#楼地上层数为26层,建筑高度为78.45米,建筑面积为26594.5平方米。六、七期地下室均为地下1层,建筑面积分别为5181.76、5223.33平方米。图纸内容含:建筑:建筑说明,建筑节能设计说明,绿色建筑设计说明专篇,总平面图,平立剖面图,标准层放大平面图,核心筒放大平面图,门头大样,塔尖大样,门窗表,门窗详图,节点大样图;结构:结构说明,墙柱说明,墙柱平法施工图,墙柱大样图,结构平面布置图,梁平法施工图,楼梯详图,节点详图,非机动车坡道结构施工图;给排水:给排水说明,总平面图,给排水平面图,生活给水系统原理图,污水系统原理图,雨水、冷凝水排放原理图,单元标准层大样图,单元标准层轴测图;电气:电气说明,竖向配电干线系统图,低压系统图,电井大样图,消防设备电源监控系统图,照明及插座平面图,干线平面图,防雷平面图,竖向弱电系统图,火灾自动报警及联动系统图,弱电平面图,火灾自动报警及联动平面图;暖通:暖通说明,设备表及系统图,通风防排烟平面图等等。
建筑面积:27613.8,26594.5㎡地上层数:28,26,26层建筑高度:84.3,78.45,78.45m地下层数:1层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2017建筑风格:现代效果图:无
