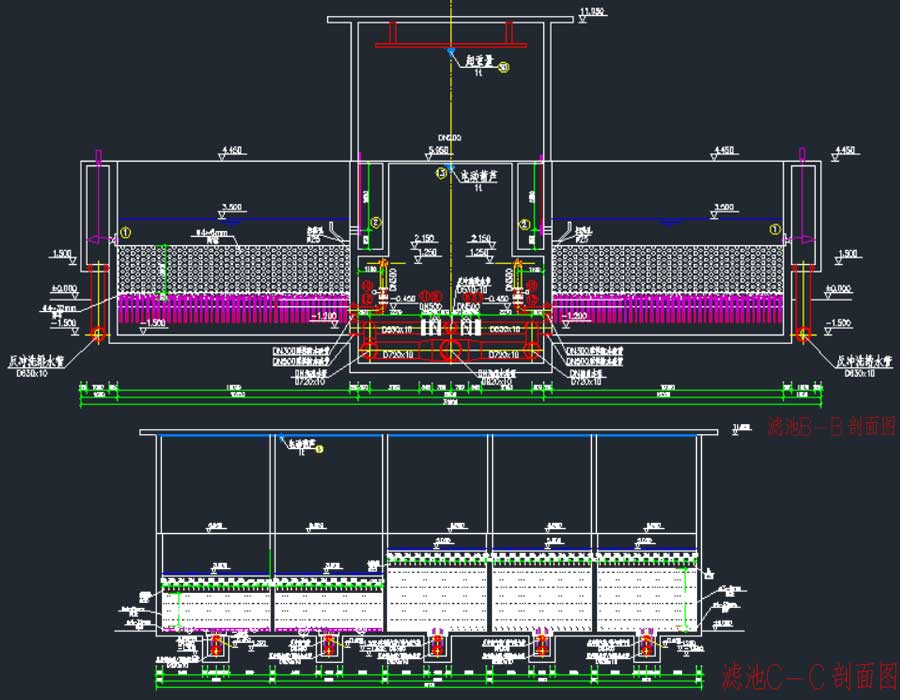

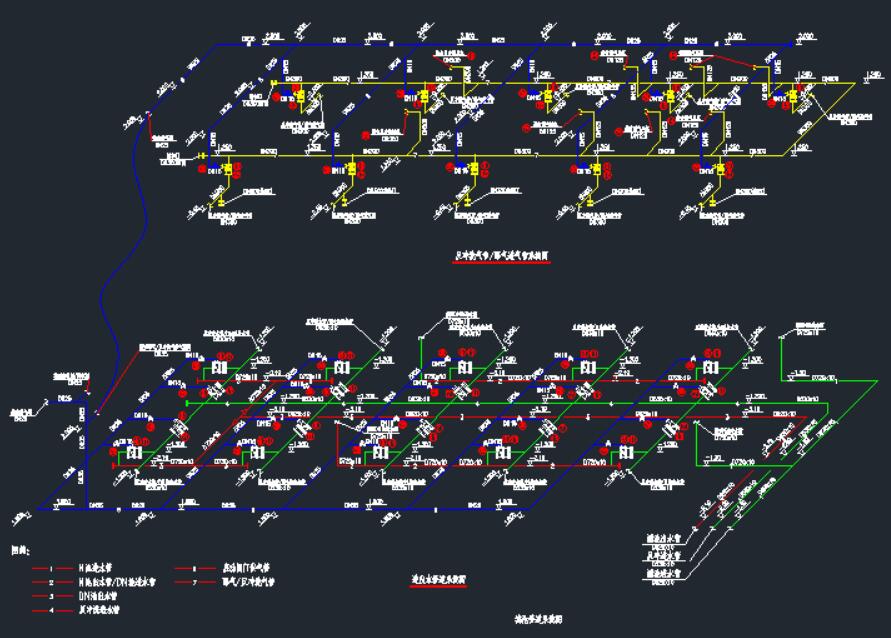

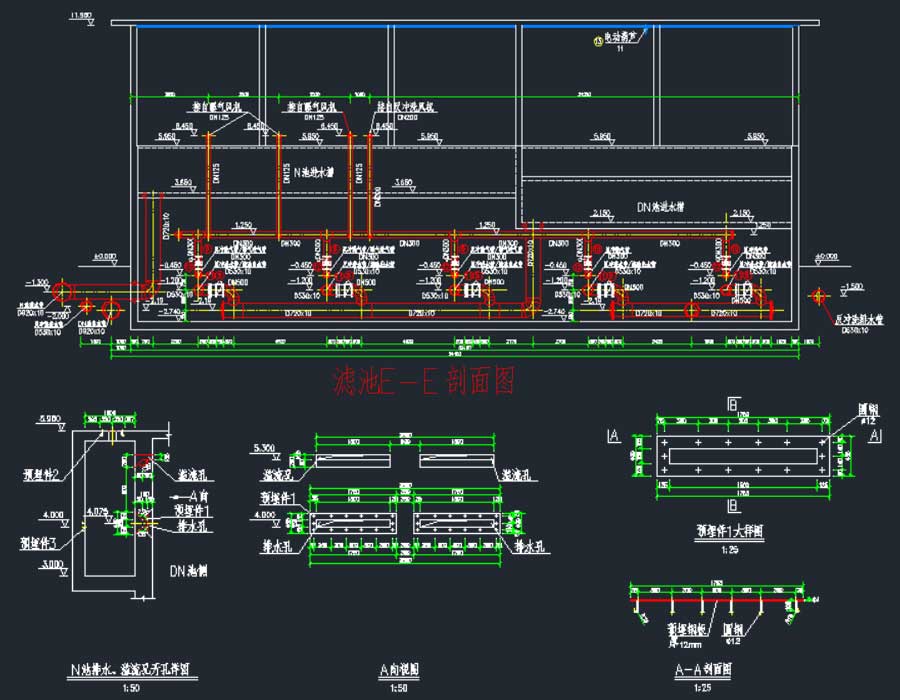

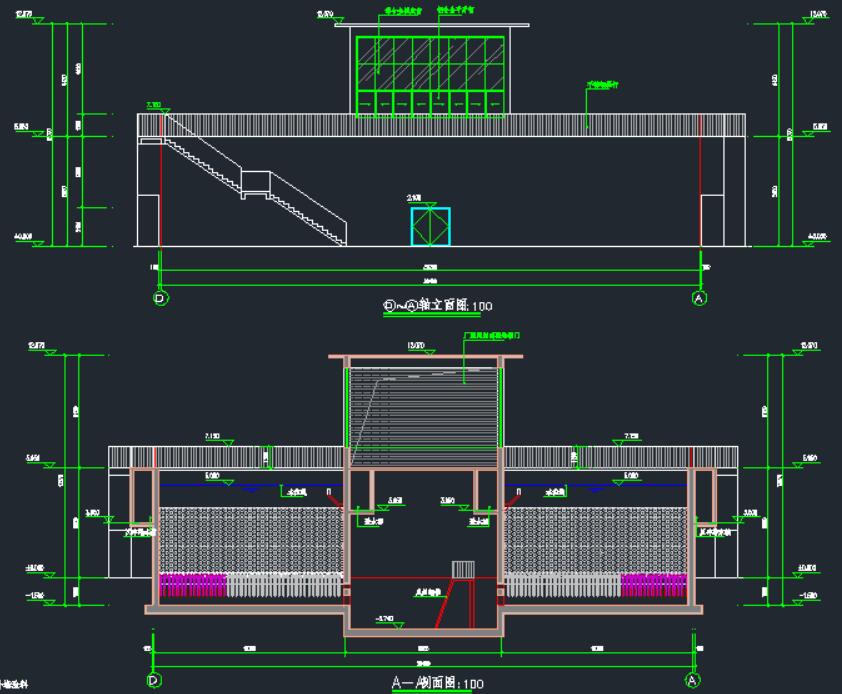

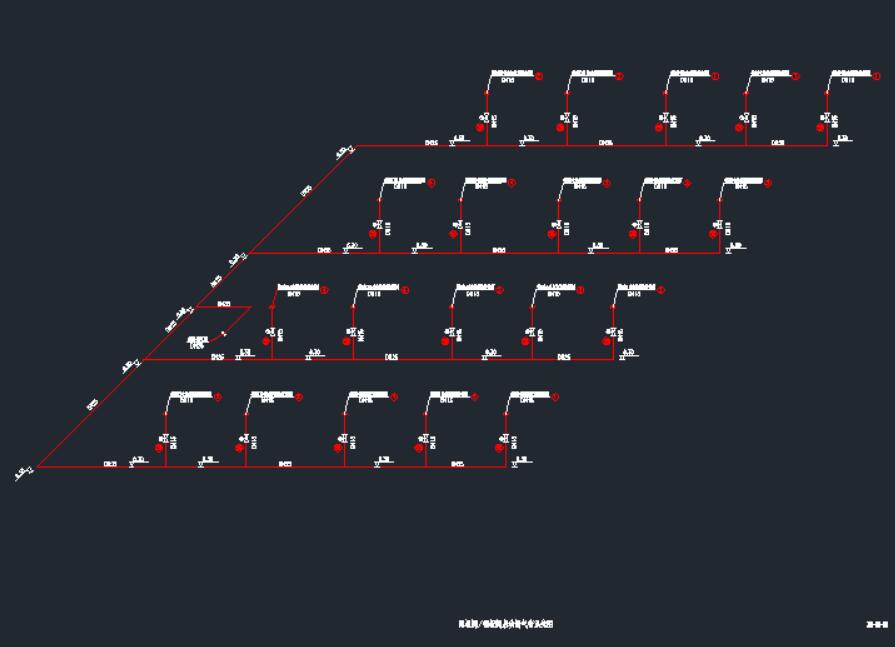

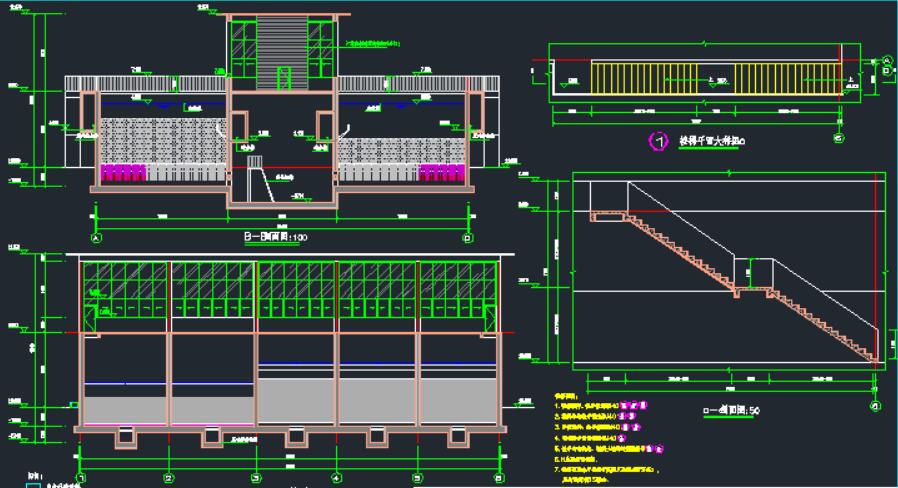

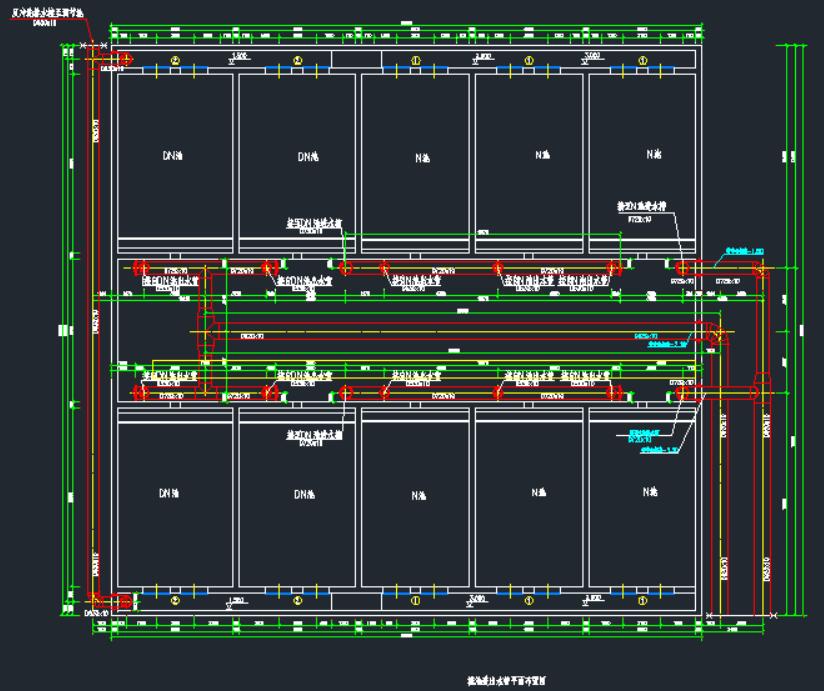

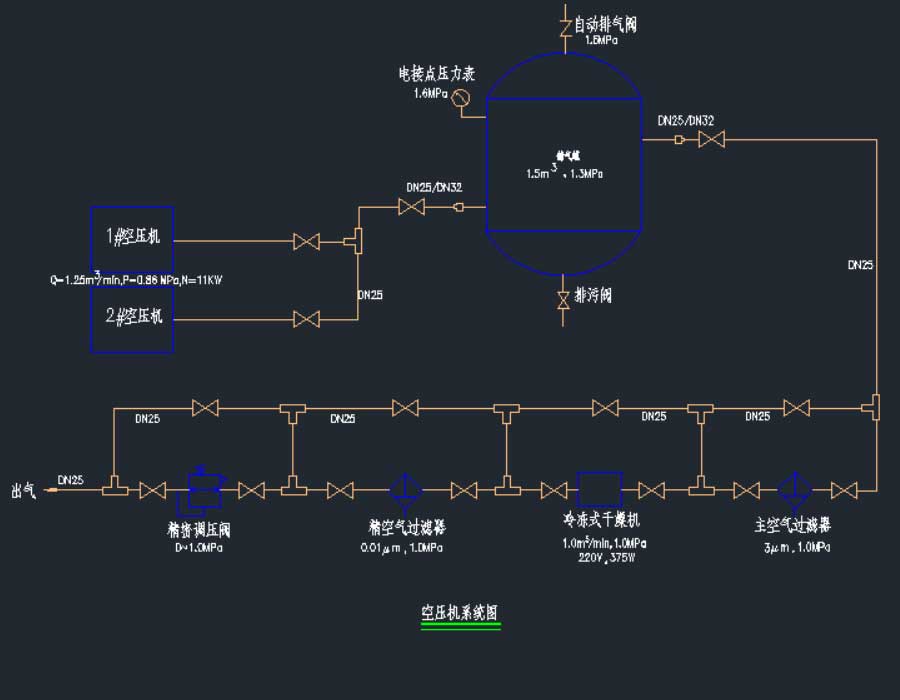

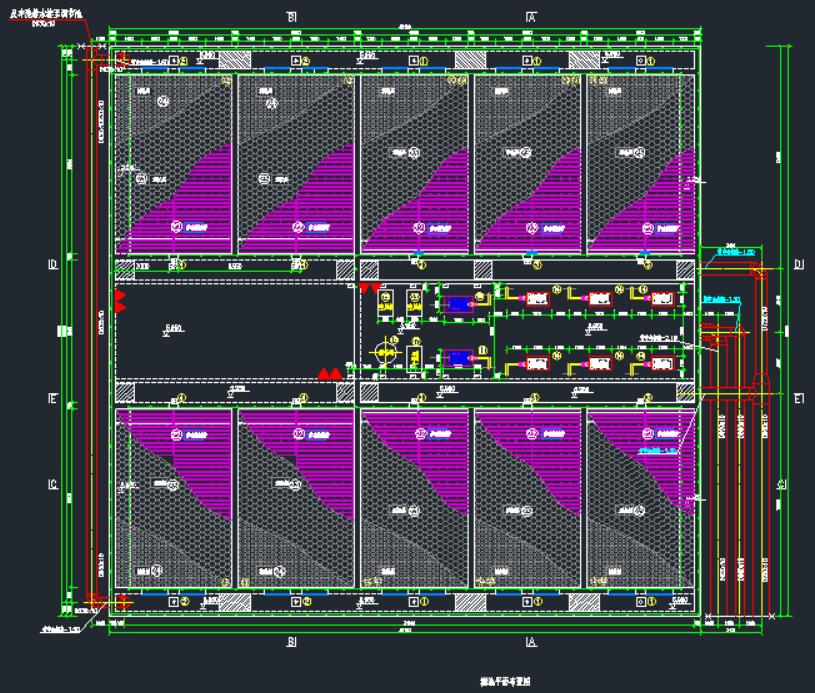

说明:某污水处理厂提标改造工程—曝气生物滤池工艺施工图以及建筑施工图,滤池为曝气生物滤池,分为10格,DN滤池4格,N滤池6格,其中N池单格尺寸为10mx6mx7.3m,DN池单格尺寸10mx6.5mx5.8m。N池用以进行硝化作用。DN池用以进行反硝化作用。滤池采用三段式气水联合反冲洗。滤池采用滤头布水布气系统,采用多功能滤管。总建筑面积1263.43平方米,建筑高度12.07米,地上1层,地下1层,抗震设防烈度7度,结构形式为框架结构,使用年限为50年。图纸内容含曝气生物滤池工艺施工总说明、滤池平面布置图、滤池进出水管平面布置图、反冲洗水管平面布置图、反冲洗气冲、曝气管平面布置图、滤池剖面图、滤池留孔平面布置图、进/排水槽留孔及预埋件大样图、配气配水渠大样图、空压机系统图、反冲洗风机基础大样图、曝气风机基础大样图、滤池管道系统图、闸板阀/翻板阀启动阀气管系统图、材料汇总表和建筑施工图说明、平面图、立面图、剖面图、楼梯大样图、门窗表及大样等。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:1263.43㎡建筑高度:12.07m地上层数:1层地下层数:1层高度类别:图纸深度:施工项目地址:广西省设计时间:2018
