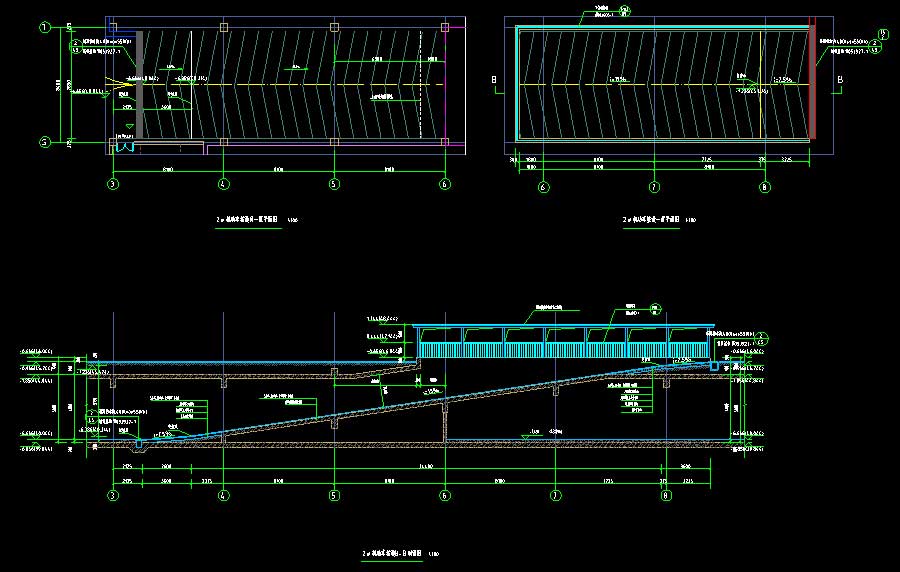

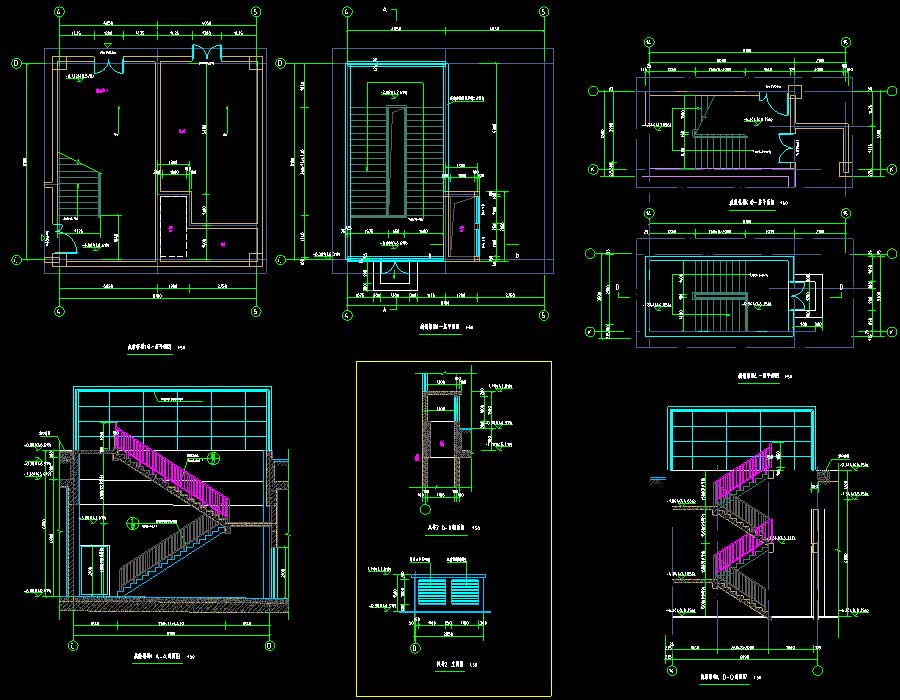

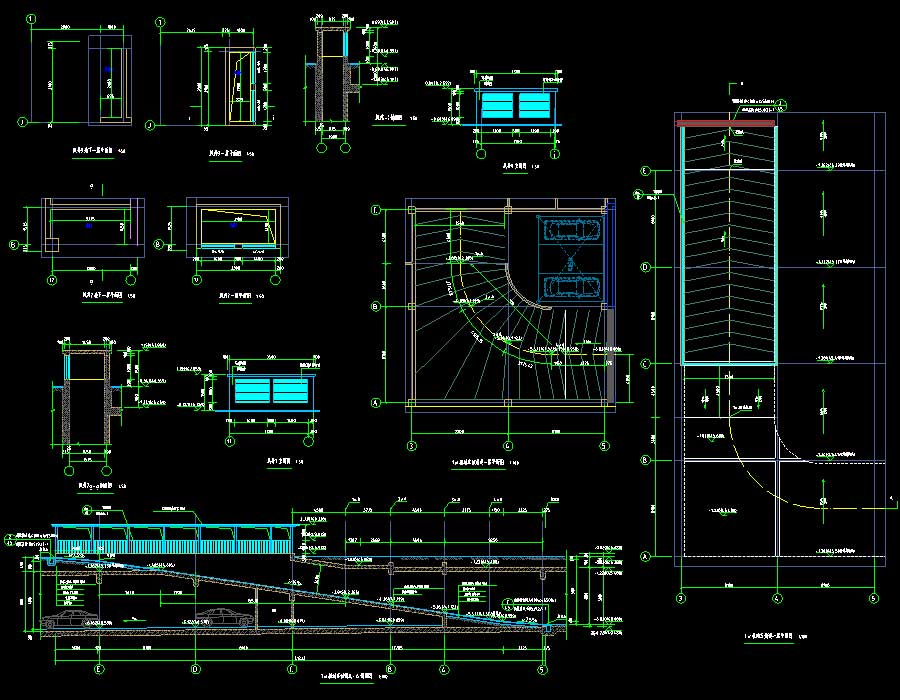

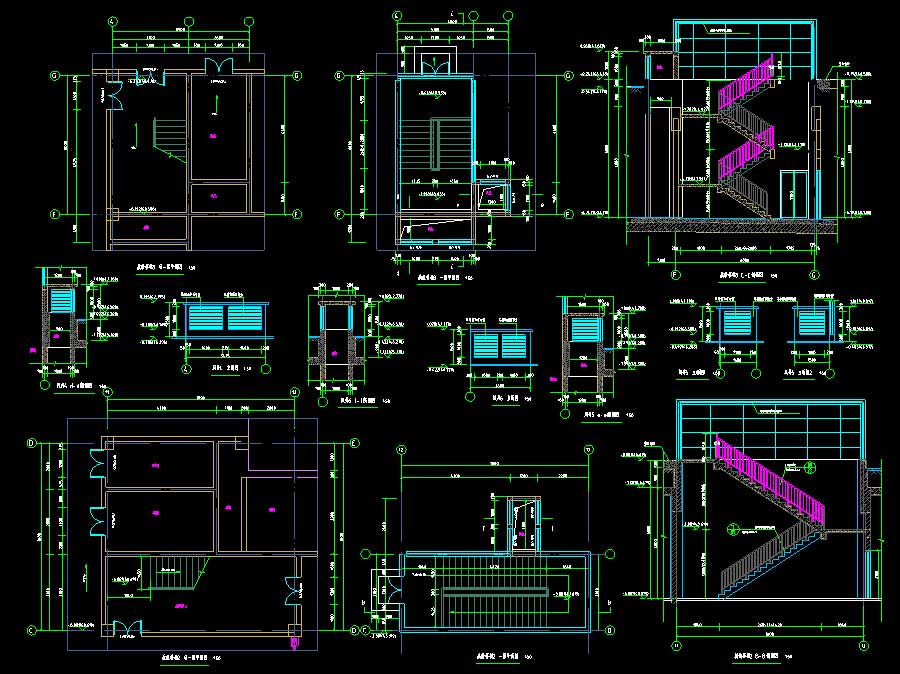

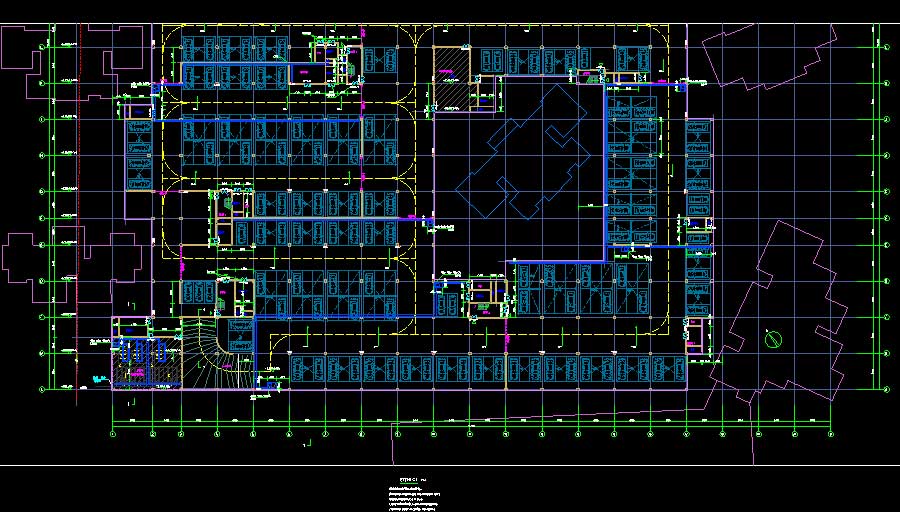

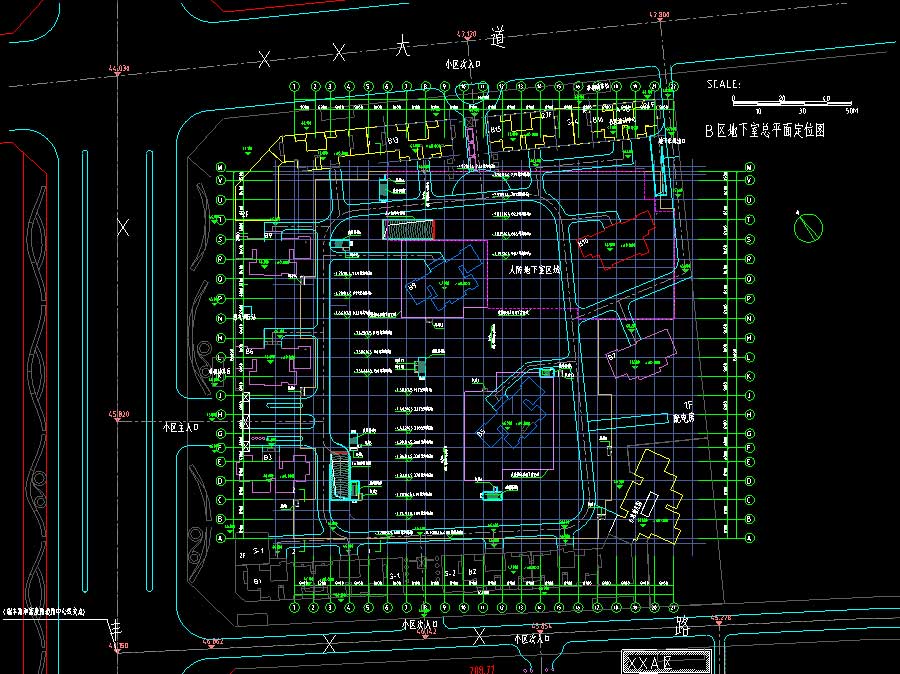

说明：该项目为某小区地下室建筑、结构、给排水、电气、采暖通风施工图，抗震设防烈度为7度，主要结构形式为钢筋混凝土结构，地下层数为1层，总建筑面积为21398平方米。机动车库共设车位581个，其中可停11辆的双层机械车位30个，可停5辆的双层机械车位42个，可停6辆的双层机械车位4个，单个车位17个。地下室共设有机动车出入口3个，其中2个为双车道，1个为单车道。图纸内容含：建筑：建筑说明，平面图，剖面图，集水坑大样图，机动车坡道详图，风井详图，疏散楼梯详图；结构：结构说明，基础详图，墙、柱详图，机动车坡道结构详图，疏散楼梯结构详图，抗浮锚杆布置图，地下车库基础布置图，地下车库底板结构模板图，墙、柱平面布置图，地下车库屋面梁平面配筋图，地下车库屋面板平面配筋图；给排水：给排水说明，消火栓给水系统图，自动喷淋系统图，潜污泵系统图，生活泵房平面定位图、平面大样图，泵房设计施工说明，主要材料表，水箱平剖面图，生活给水水泵安装剖面图，生活给水系统图，潜污泵系统图，双层车位喷淋安装示意，风管下增设喷头大样，报警阀室安装详图，直立型喷头安装示意图，自动灭火喷淋平面图，给水排水及消火栓平面图；电气：电气说明，火灾自动报警系统图，配电干线平面图，电气火灾监控系统图，配电系统图，泵房P1柜配电系统图，配电干线平面图，照明平面图，疏散照明平面图，火灾自动报警平面图，剩余电流报警及消防干线平面图，接地平面图；暖通：暖通说明，通风平面图等等。
