某高效旋流净化器主车间多专业施工图1503111124文件大小:6.76M推荐人:洛林图纸张数:87张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:886.95㎡地上层数:建筑高度:2m地下层数:高度类别:低层图纸深度:施工项目地址:陕西省设计时间:2020建筑风格:现代效果图:无

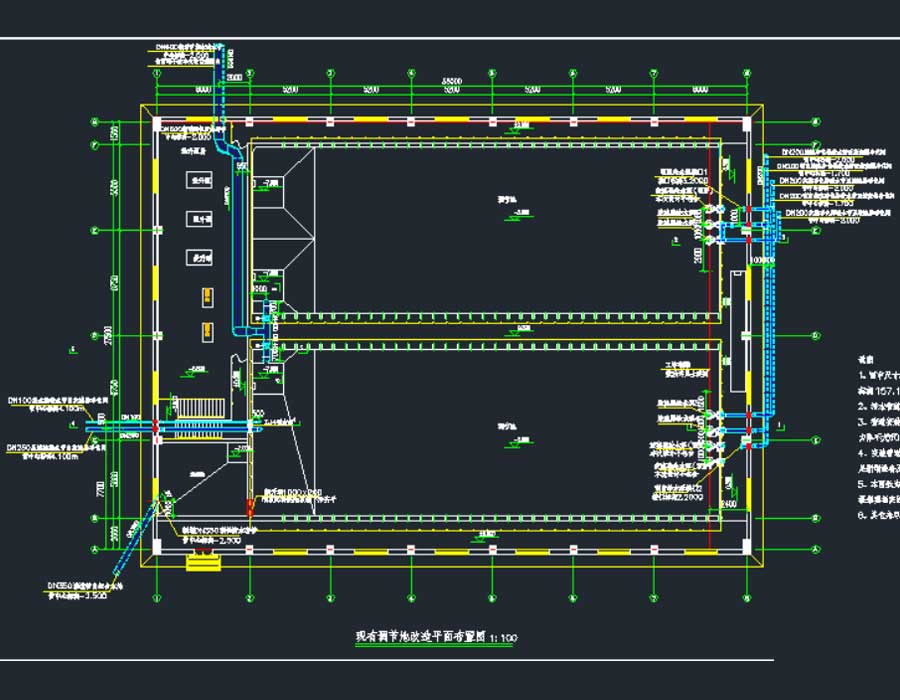

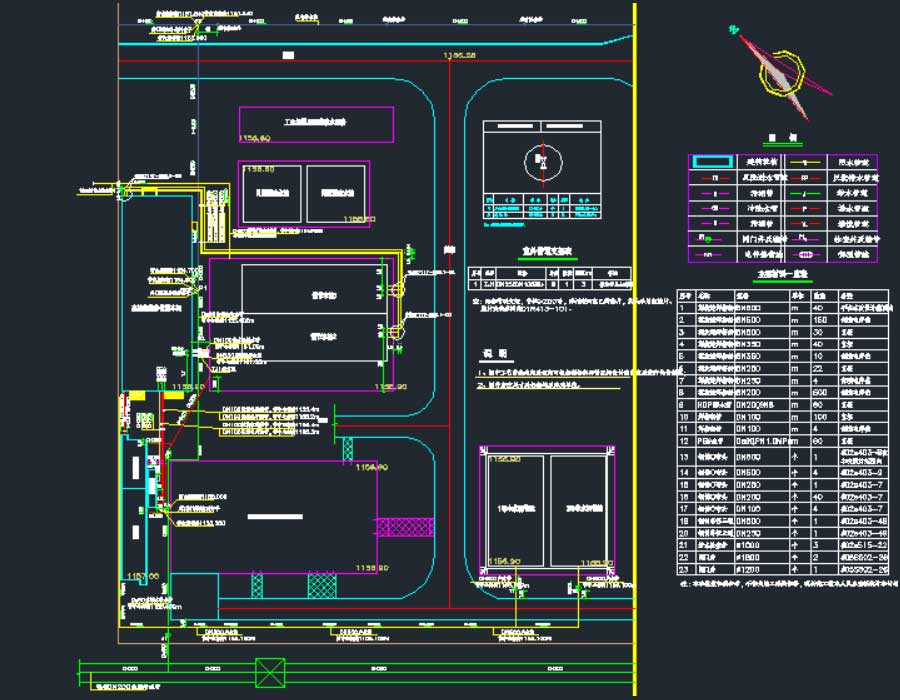

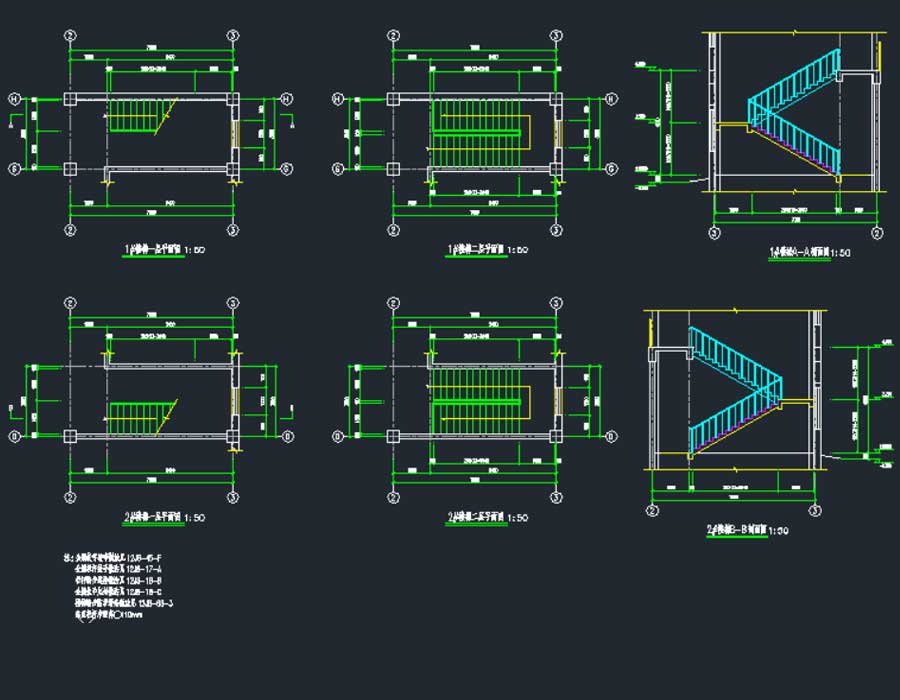

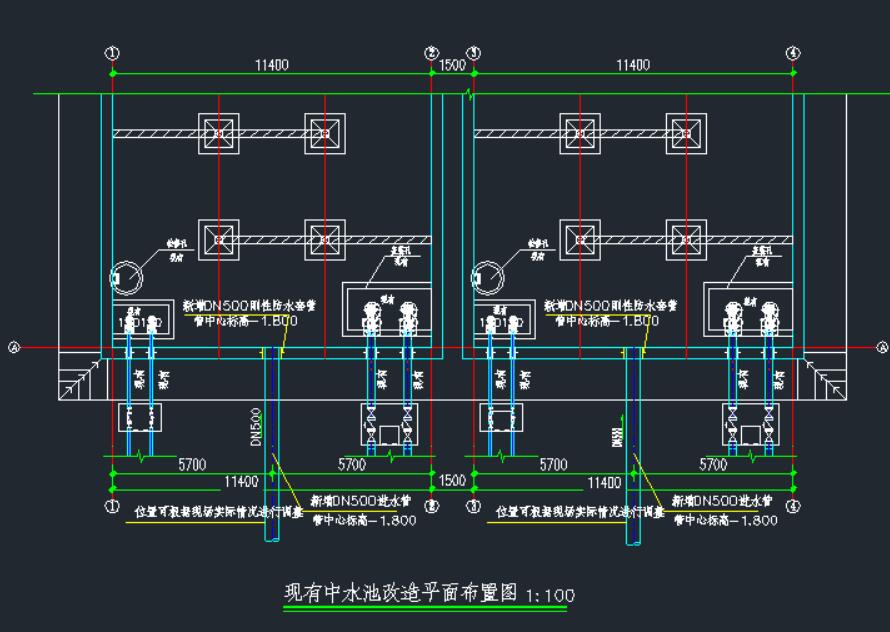

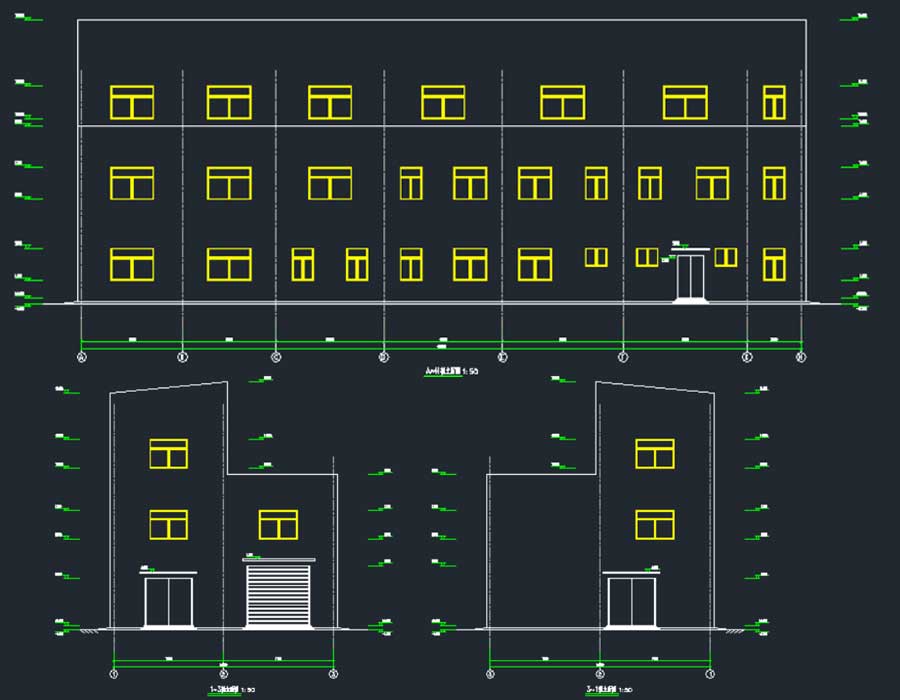

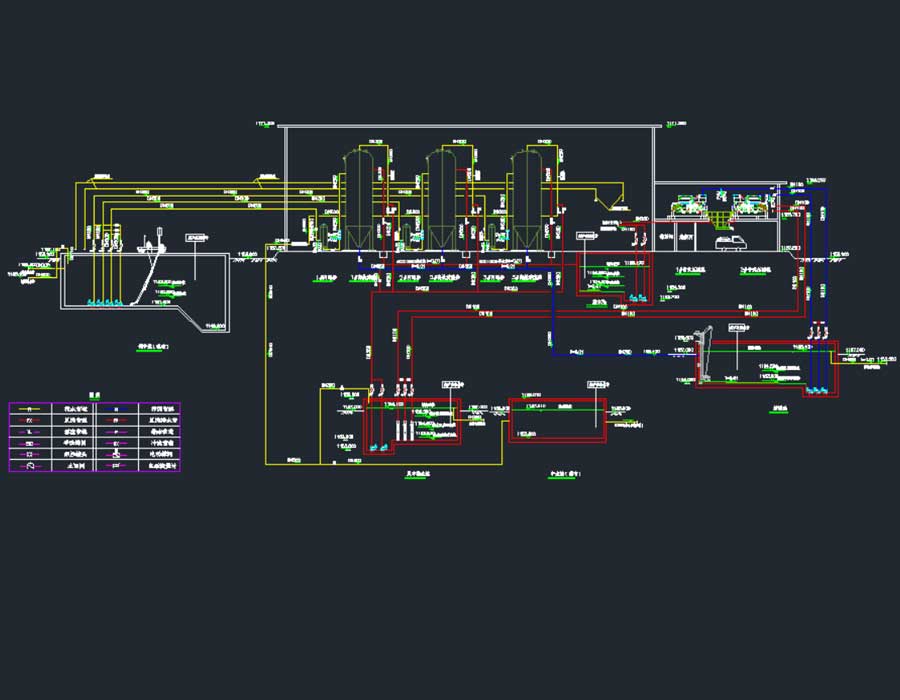

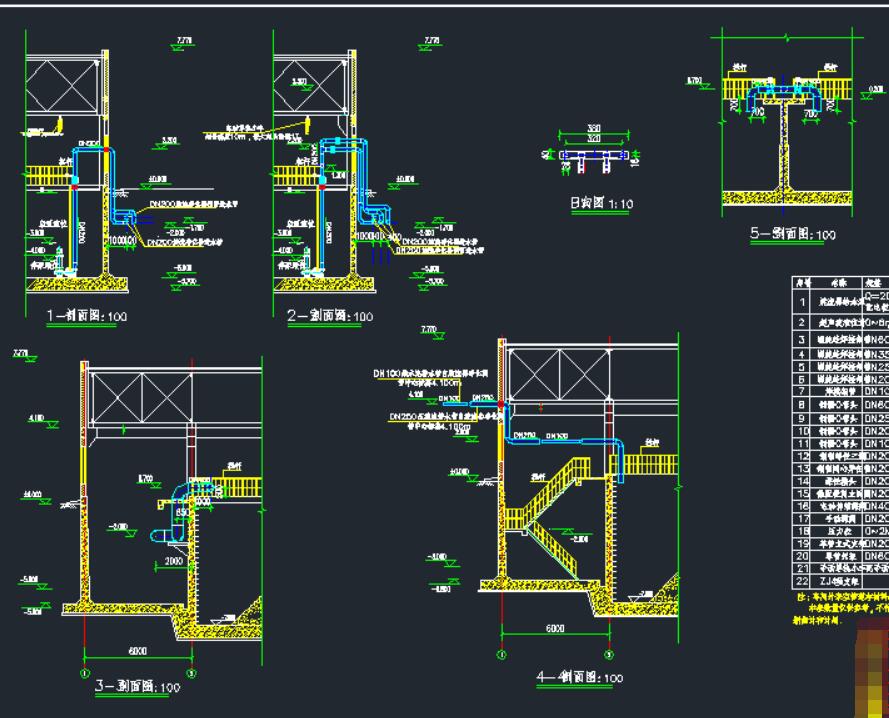

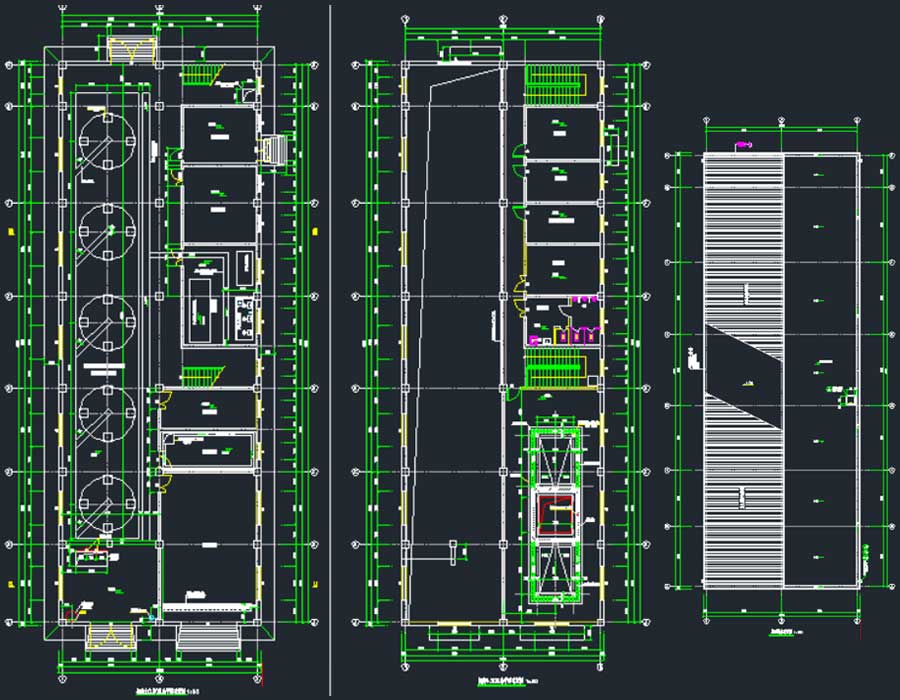

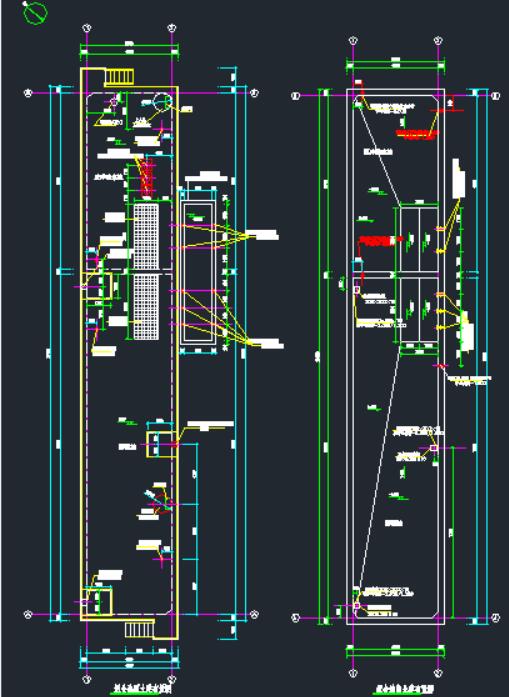

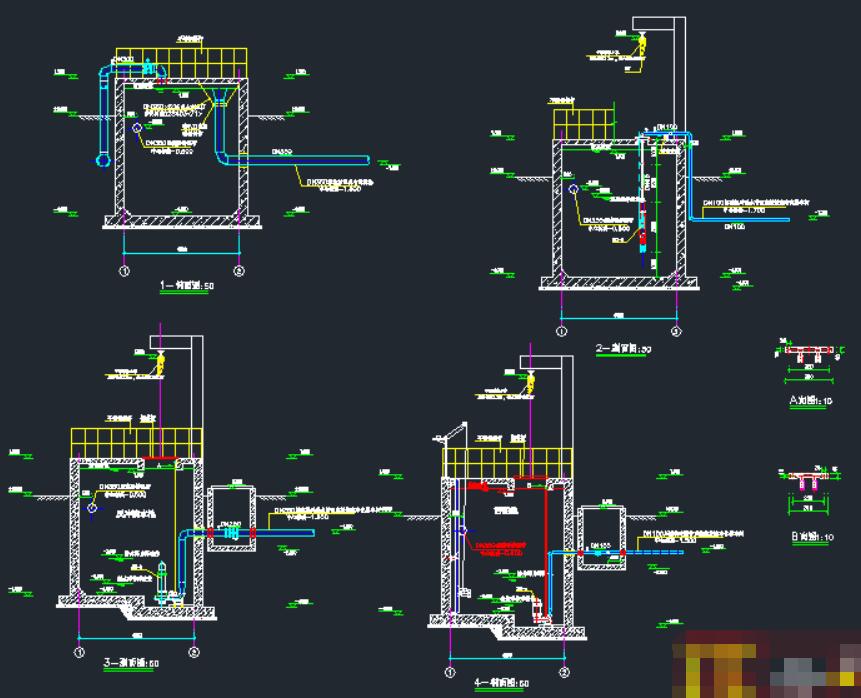

说明:某矿坑水处理系统改造工程—高效旋流净化器主车间建筑、结构、电气、采暖、工艺施工图(含调节池改造、中水池改造、组合池设备安装图纸)。主车间总建筑面积886.95平方米,基底面积587.25平方米,地上2层,耐火等级为二级,抗震设防烈度为6度,结构形式为钢筋混凝土框架结构。图纸内容含建筑设计说明、工程做法及门窗表、平面布置图、屋面排水布置图、剖面图、立面图、楼梯大样图、结构总说明、基础平面布置图、拉梁平面布置图、梁,柱平法施工图、板配筋图、轻钢屋面结构图、楼梯结构图、集水池详图、高效旋流净化器车间配电说明及材料表、低压配电系统图、AC/AP电动阀柜配电系统图、配电室设备布置图、现有调节池电缆桥架敷设平面图、高效旋流净化器车间电缆桥架敷设图、组合池电缆桥架敷设平面图、防雷平面图、总等电位联结图、1AA1~1AA3控制原理图和端子接线图、AC/AP电动阀柜控制原理图和端子接线图、AP1旋流器1#~5#给水泵就地操作箱原理图 、AP3净化器反洗泵就地操作箱原理图、AP4集水池提升泵就地操作箱原理图、AP5潜水搅拌机就地操作箱原理图、AP6热风幕1就地操作箱原理图、AP7热风幕2就地操作箱原理图、动力电缆联系表、控制电缆联系表、现有调节池动力电缆敷设平面图、动力电缆敷设图、电缆桥架敷设平面图、组合池动力电缆敷设平面图、采暖说明、-3.00米集水池平面图、1-1剖面图、采暖平面图、系统图、材料表、工艺总说明、工艺总平面图、工艺流程图、调节池改造说明、现在调节池改造平面布置图、剖面图及设备一览表、现有中水池改造平面布置图、主要设备及材料表、主车间工艺说明、主要设备及材料一览表、土建布置图、平面工艺管线布置图、剖面图、集水池平面布置图、剖面图、给排水大样图、系统图、中水,给水,加药系统图、PID图、组合池设备安装工程说明、设备材料表、组合池顶及池底土建布置图、组合池工艺布置图、剖面图等。
