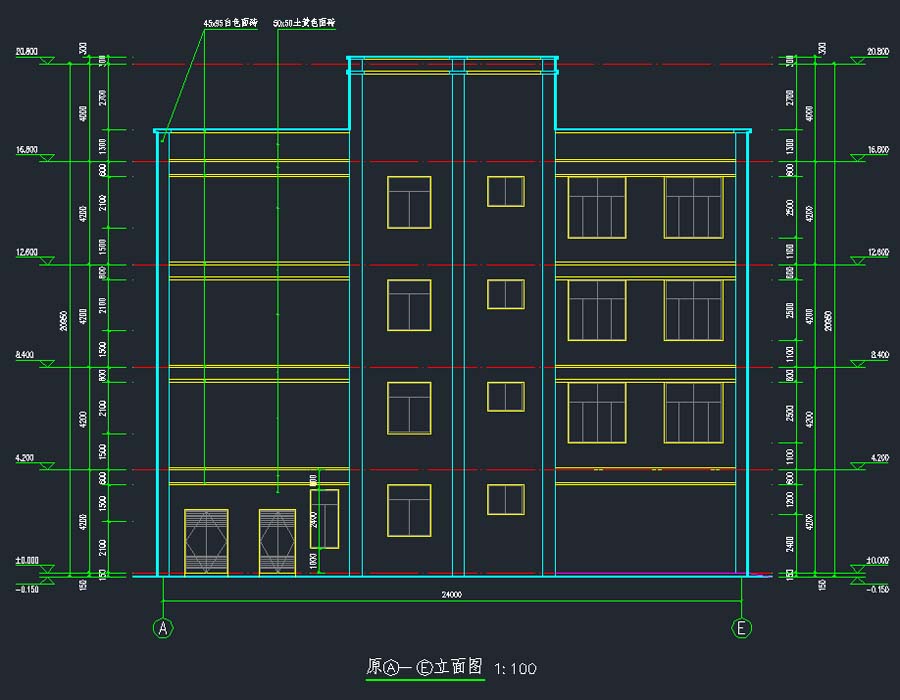

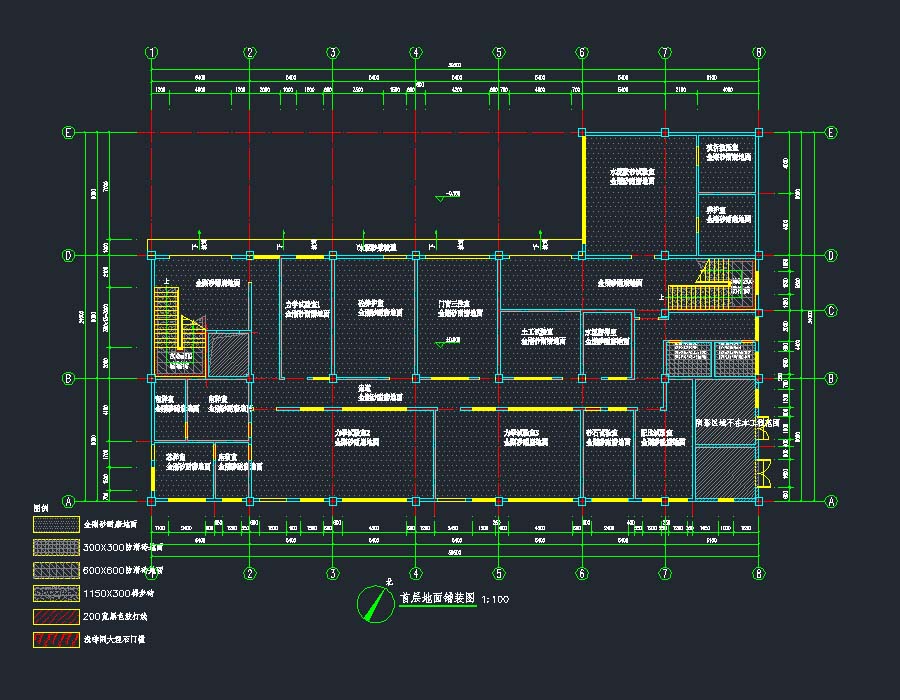

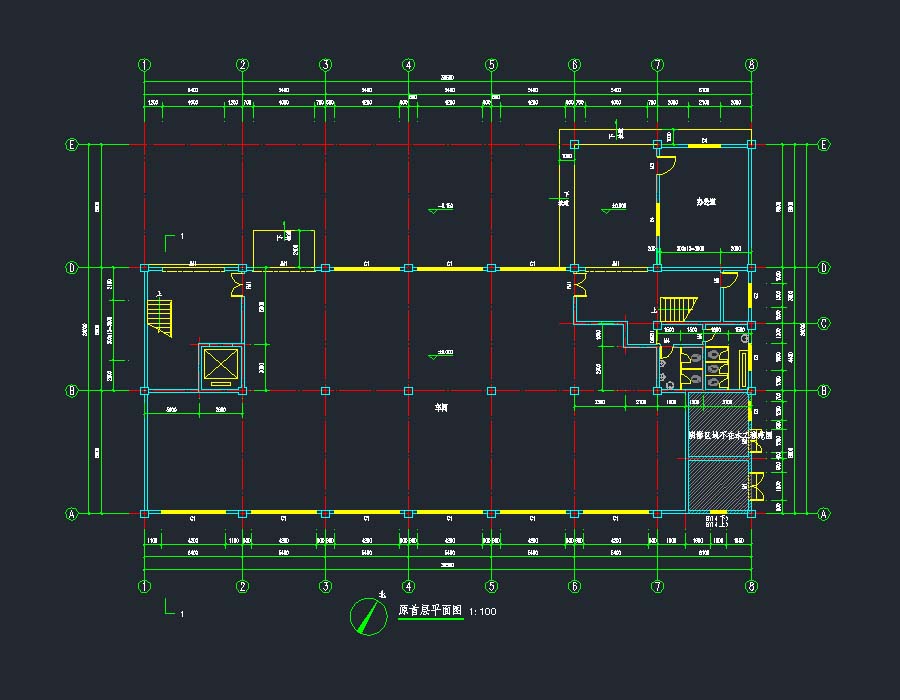

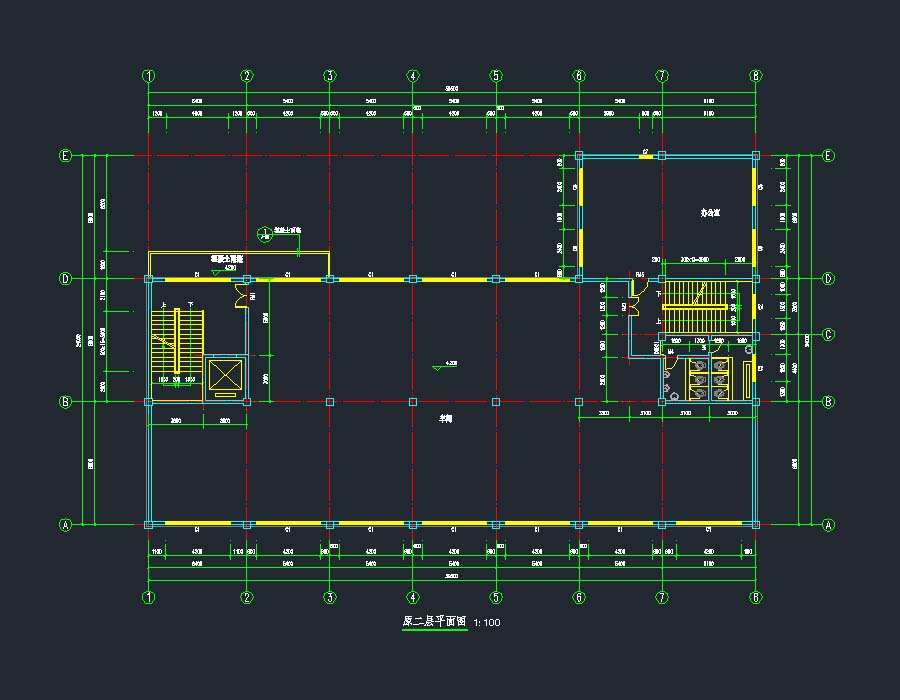

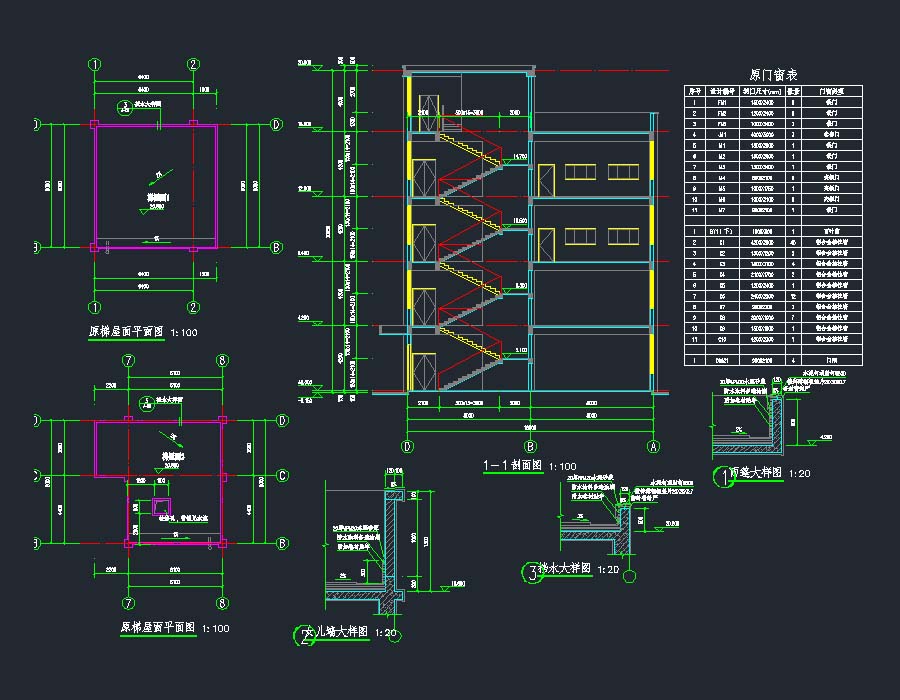

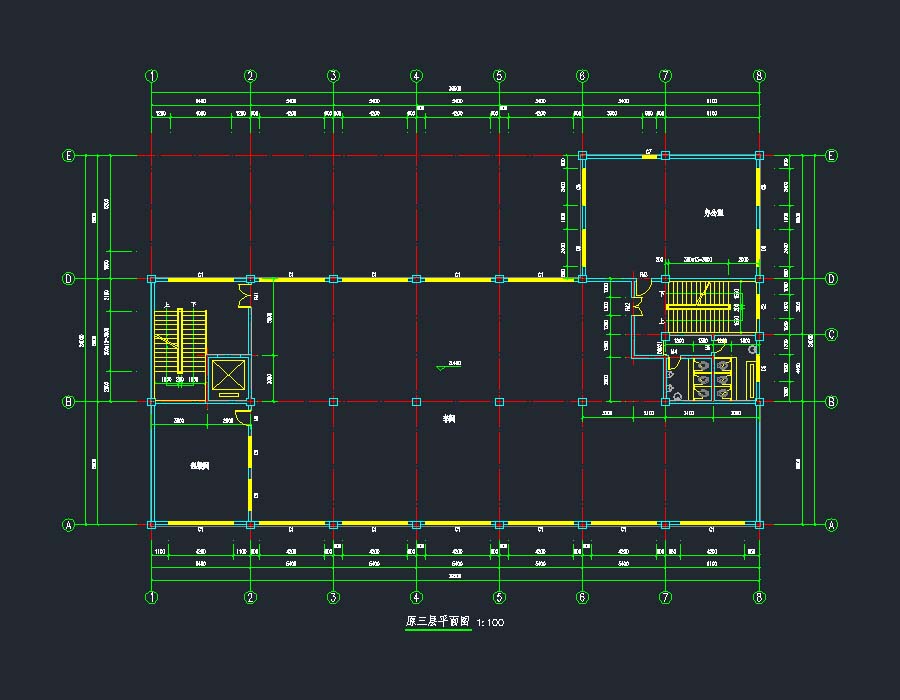

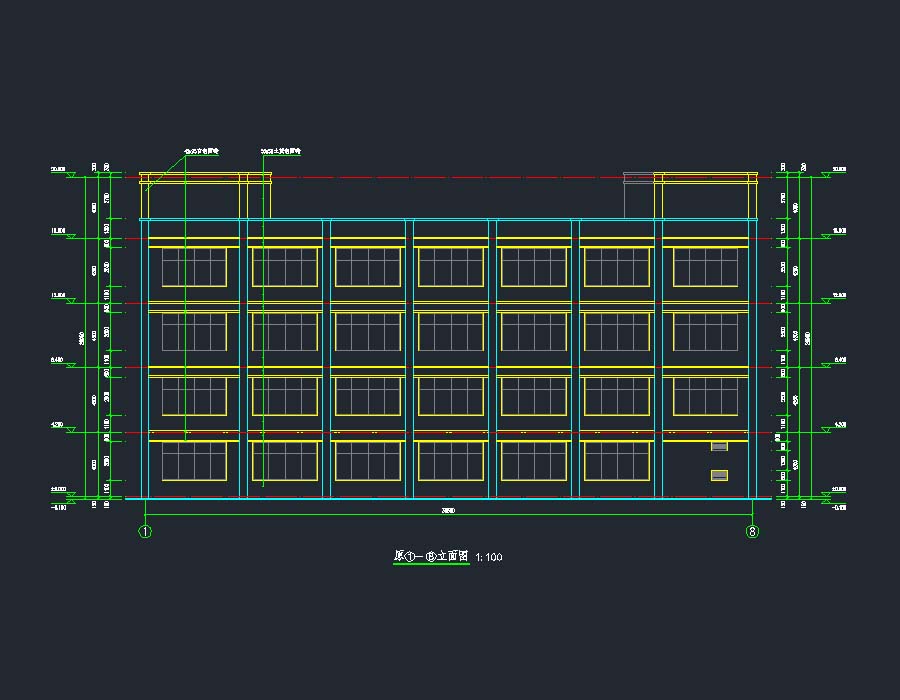

说明:该项目为某质量监督检测室检测楼、宿舍楼装修施工图图及泵房、消防水池建筑施工图,结构类型均为钢筋混凝土框架结构,抗震设防烈度为6度,使用年限50年。其中宿舍楼建筑面积为1030.6平方米,地上5层;检测楼建筑面积为2991.5平方米,地上4层;泵房、消防水池地下1层,建筑面积为108平方米。图纸包括:建筑设计构造说明,原楼层平面图,原立面图,原剖面图、原门窗表、构造大样,楼层拆除平面图,楼层砌筑平面图,大样图,改造楼层平面图,改造后立面图,改造后剖面图,门窗表、门窗大样,楼层天花布置图,楼层地面铺装图,泵房、消防水池。
建筑面积:1030.6,2991.5,108㎡建筑高度:地上层数:5,4层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020效果图:无建筑风格:现代
