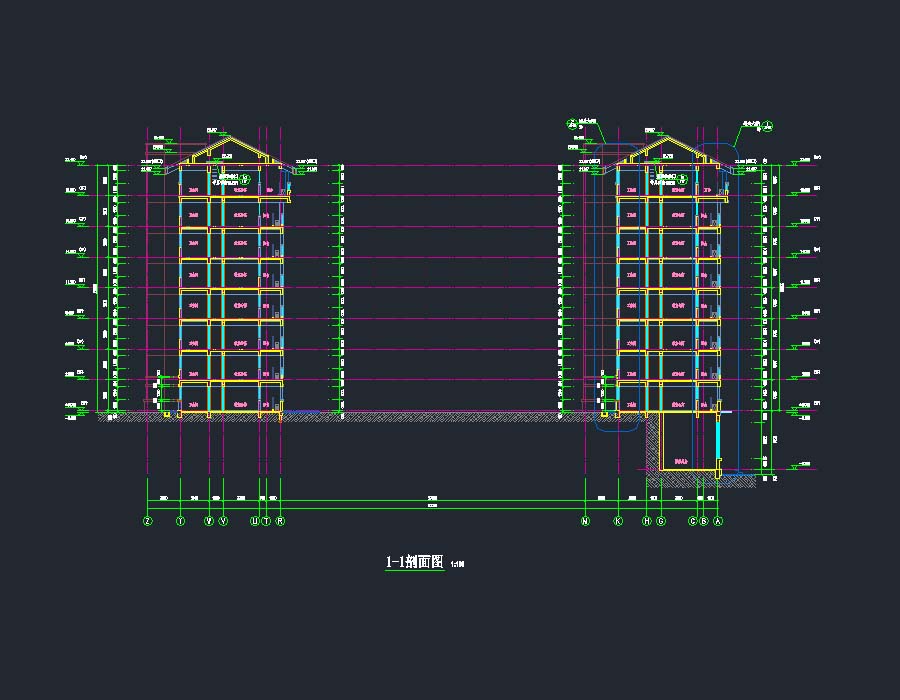

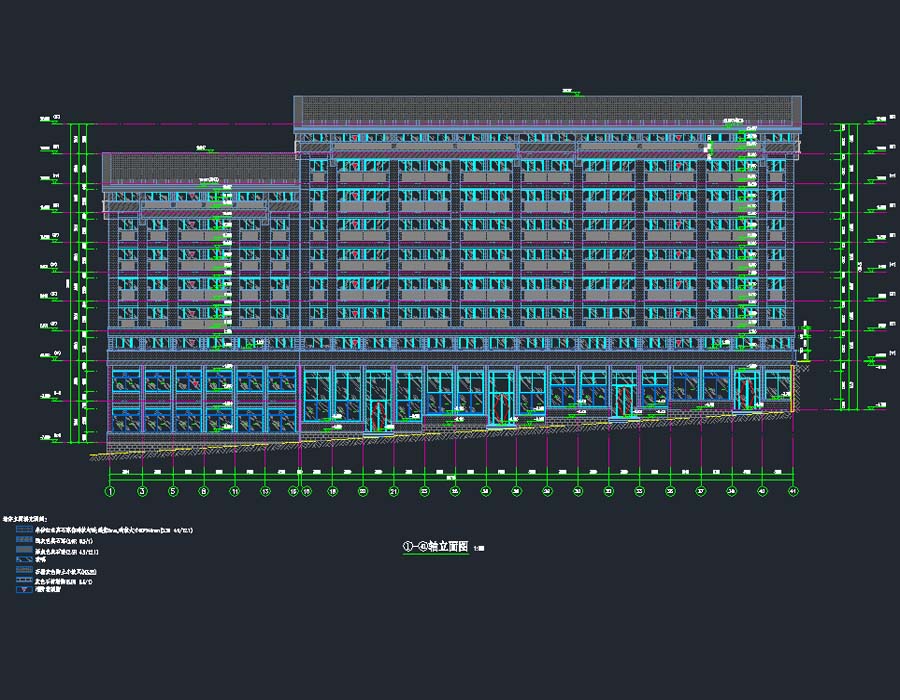

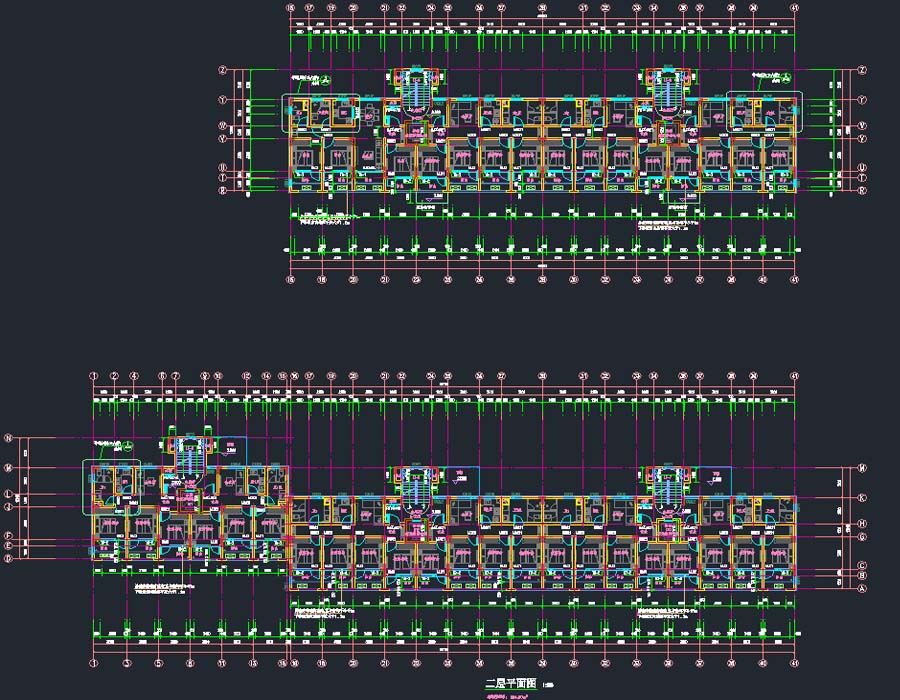

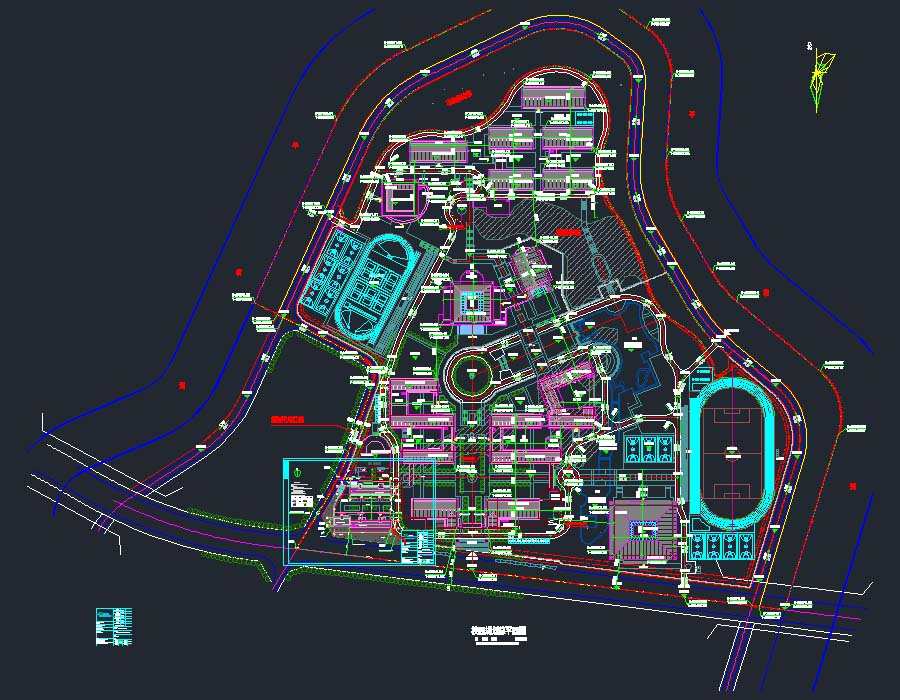

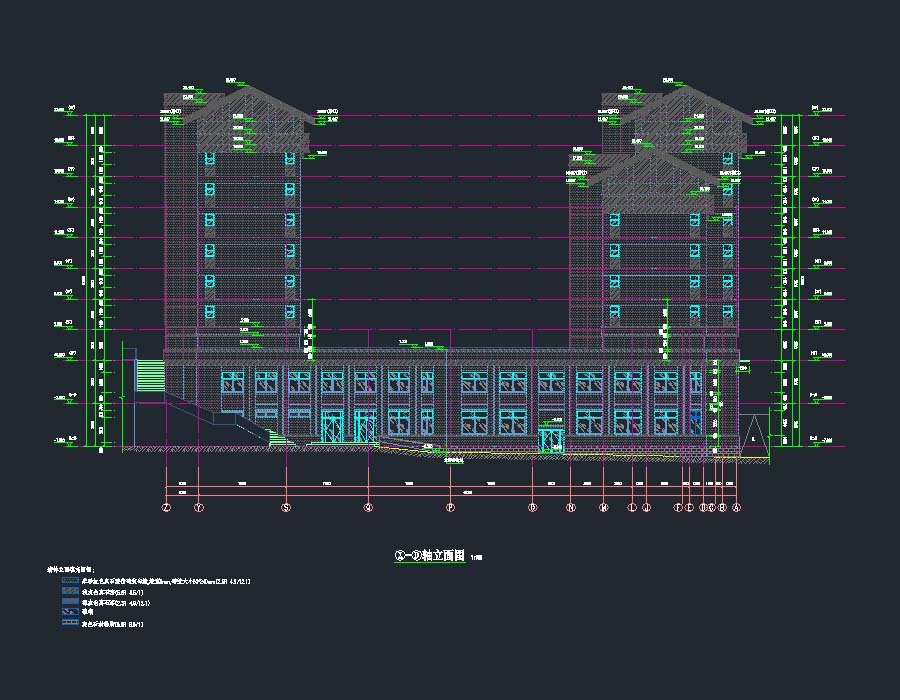

说明:该项目为某示范性学校建设项目某镇中学高中部教学楼、教师公寓、体育馆及食堂建筑专业施工图,其中高中部教学楼总建筑面积为23937.18平方米,地上5层,地下1层,建筑高度为22.175米,结构类型为框架结构;教室宿舍总建筑面积为9330.86平方米,地上8层,地下2层,建筑高度为22.55米,结构类型为剪力墙结构;体育馆总建筑面积为11842.5平方米,地上3层,地下1层,建筑高度为23.55米,结构类型为框架剪力墙结构;食堂总建筑面积为5971.96平方米,地上3层,建筑高度为13.95米,结构类型为框架结构;图纸包括:校园规划总平面图,建筑设计总说明,节能设计说明,装饰材料做法表,绿色建筑设计专篇,楼层平面图,展开立面图,剖面图,楼梯大样图,卫生间大样图,门窗大样,屋架大样图,墙身大样,厨卫大样,轴立面图,泳池放大剖面图、剖面图、泳池相关节点大样等以及计算书。
建筑面积:23937.18,9330.86,11842.5,5971.96㎡建筑高度:22.175,22.55,23.55,13.95m地上层数:5,8,3,3层地下层数:1,2,1层高度类别:中高层图纸深度:施工项目地址:贵州省设计时间:2019效果图:无建筑风格:现代
