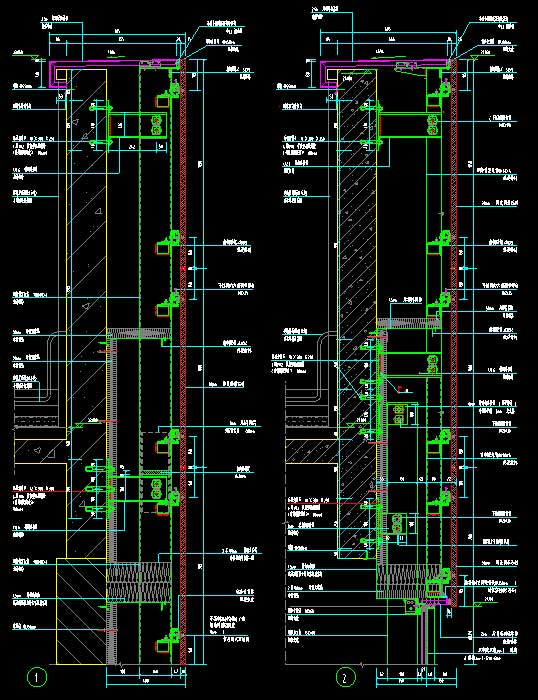

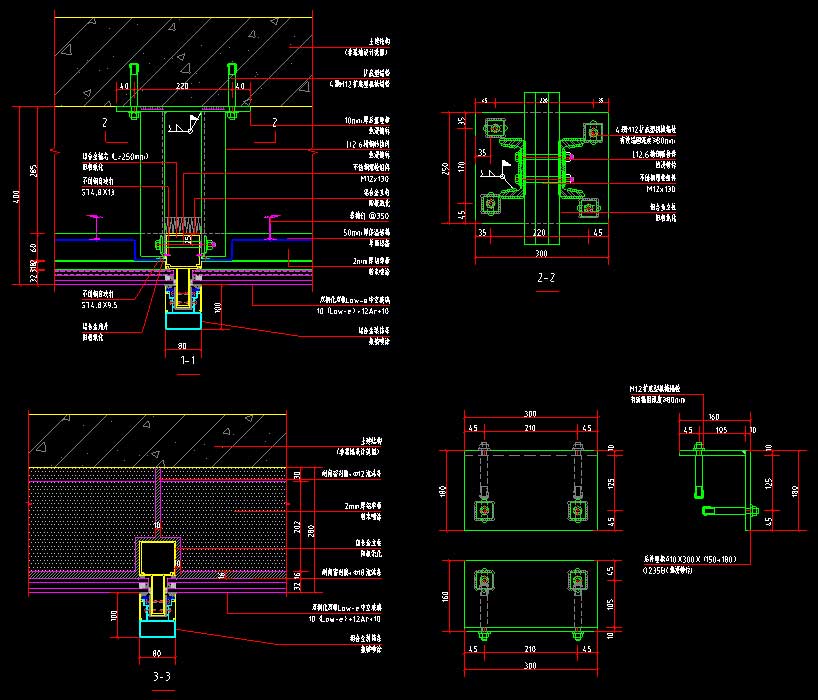

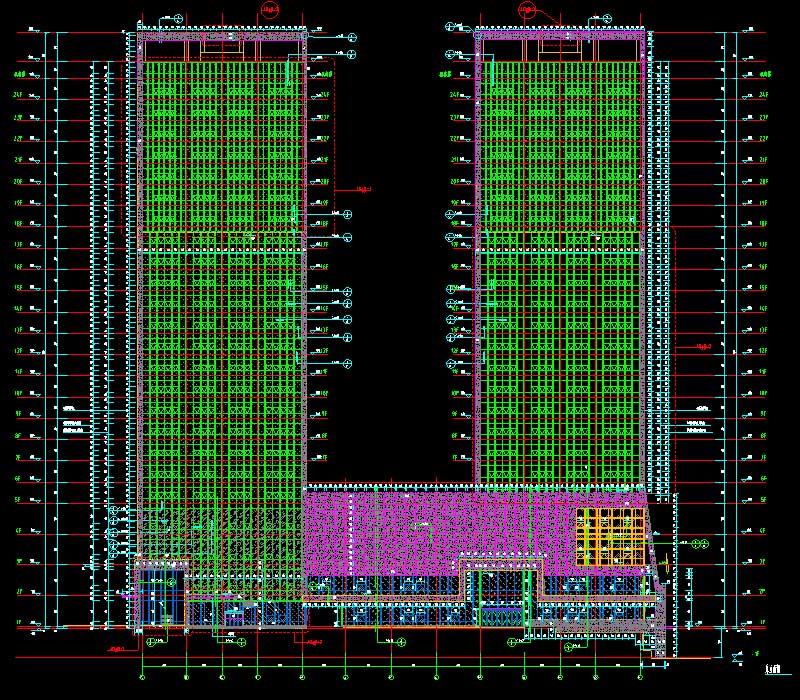

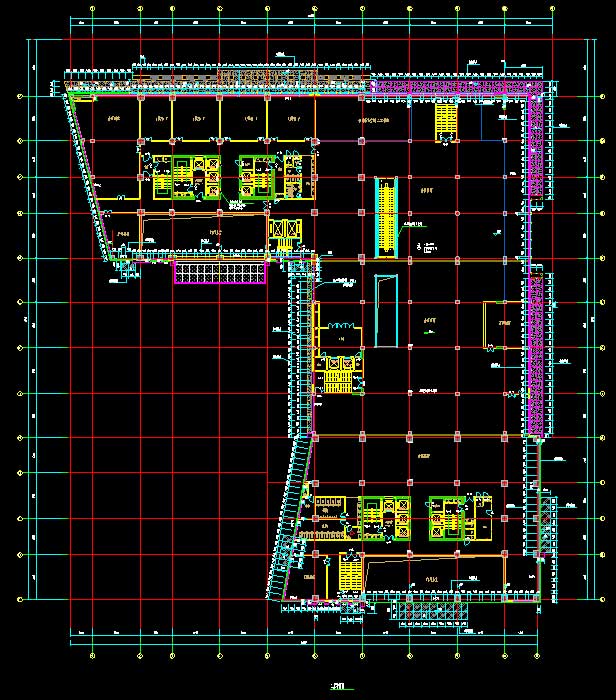

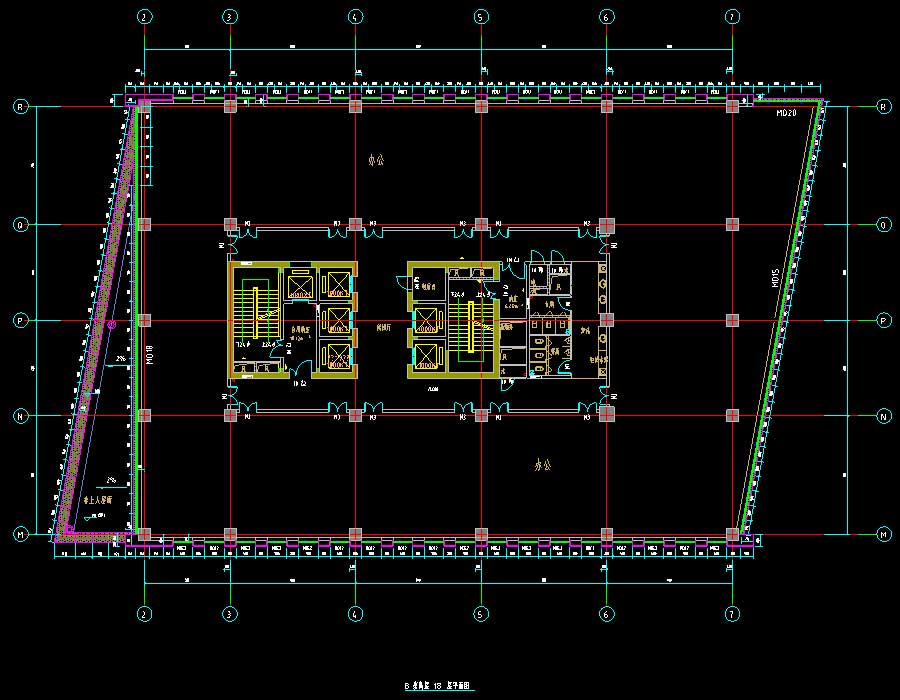

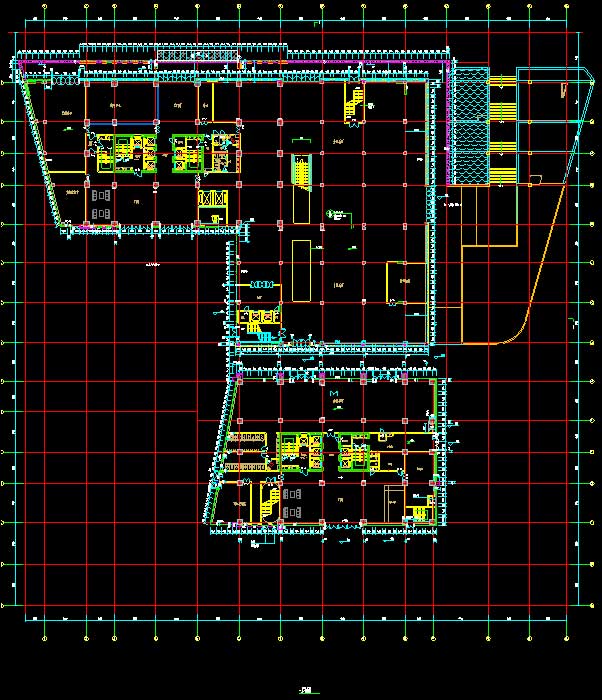

说明:该项目为某办公大厦幕墙工程施工图,主体结构形式:A座塔楼和B座塔楼为框架-核心筒结构、A座裙房为框架结构。幕墙类型:竖明横隐玻璃幕墙、明框玻璃幕墙、石材幕墙、铝板吊顶、蜂窝铝板幕墙、铝合金百叶幕墙、玻璃雨篷等,幕墙面积约45650平米。总建筑面积为97625.29平方米,其中地上建筑面积73064.55平方米,地下建筑面积24560.74平方米。图纸内容含:设计说明,立面图,平面图,墙身大样图,立面索引图,大样图,屋顶铝板造型,入口幕墙图,消防通道大样图,石材造型大样图,仿石材铝板吊顶大样图,门窗表,全明框玻璃幕墙标准节点图,3F~4F错缝布置开放式石材幕墙标准节点图,裙楼层间包梁石材幕墙标准节点图,裙楼竖剖节点图,裙楼玻璃幕墙底收口节点图,裙楼竖剖节点图,主入口门斗节点图,裙楼横向隔音和防火封堵节点图,裙楼玻璃幕墙转角和铝合金百叶节点图,石材包柱节点图,石材转角节点图,裙楼幕墙横向收边节点图,裙楼玻璃幕墙伸缩缝节点图,竖明横隐玻璃幕墙标准节点,竖明横隐玻璃幕墙层间竖剖节点,底封修及封堵节点,石材与玻璃幕墙标准节点,塔楼屋顶竖直石材造型节点图,裙楼内倾石材造型竖剖节点图,防雷节点图,裙楼屋顶防雷节点图,裙楼幕墙转角伸缩缝节点,型材表等等。
建筑面积:97625.29㎡建筑高度:地上层数:地下层数:高度类别:高层图纸深度:施工项目地址:山东省设计时间:2020效果图:有建筑风格:现代
