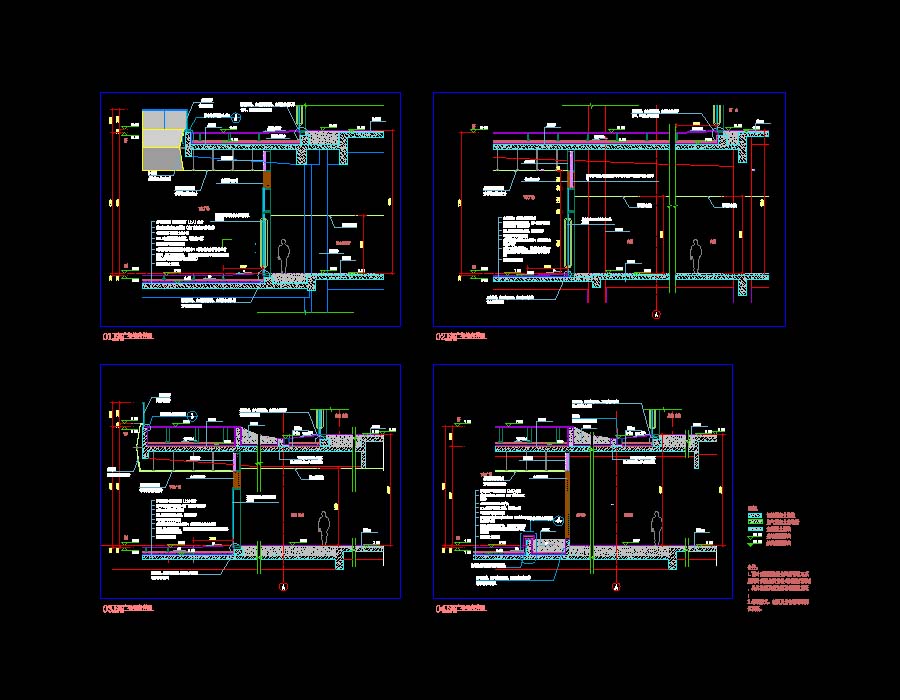

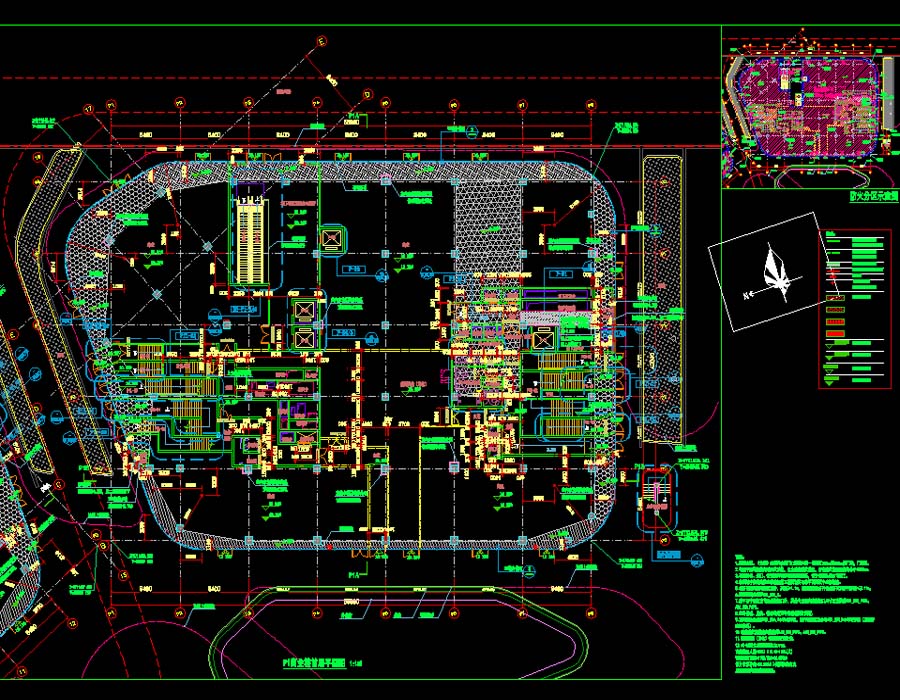

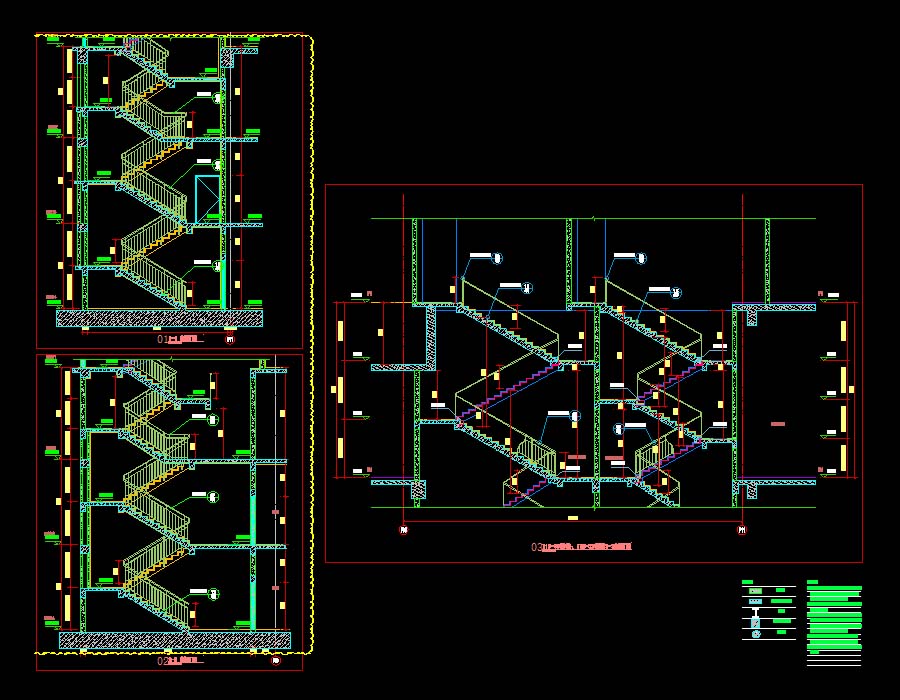

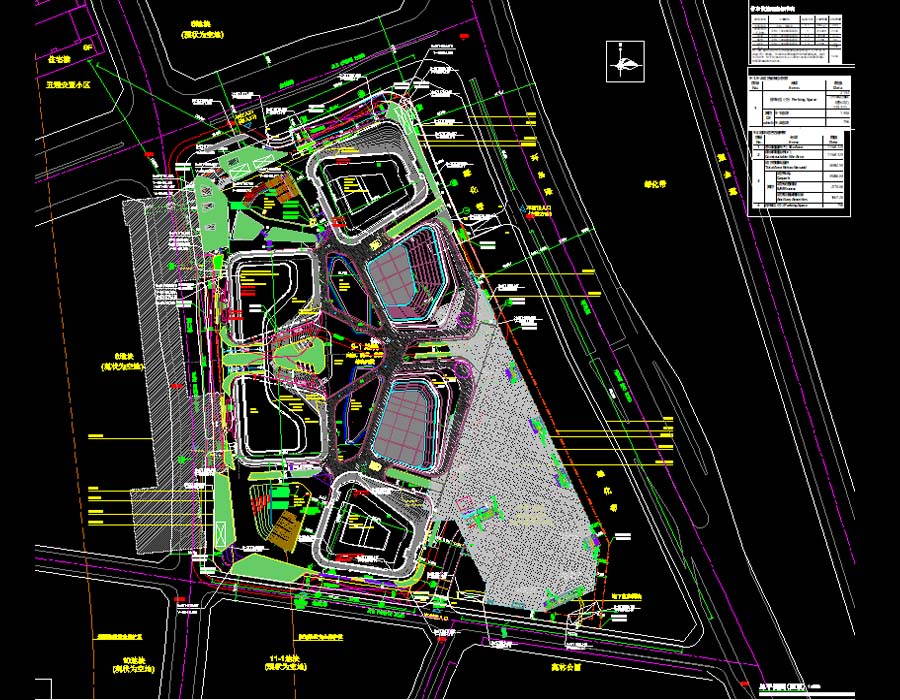

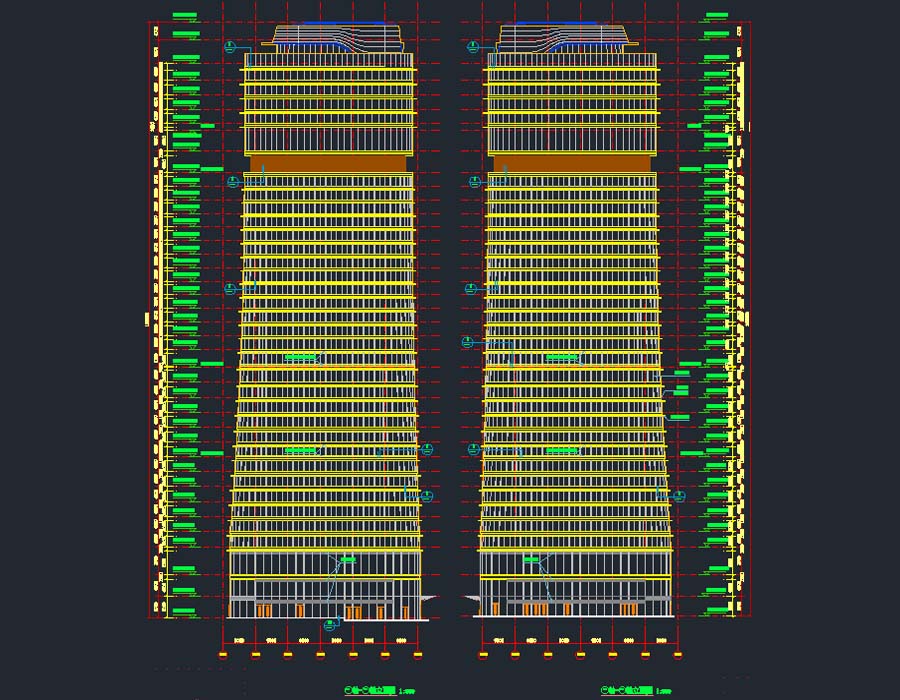

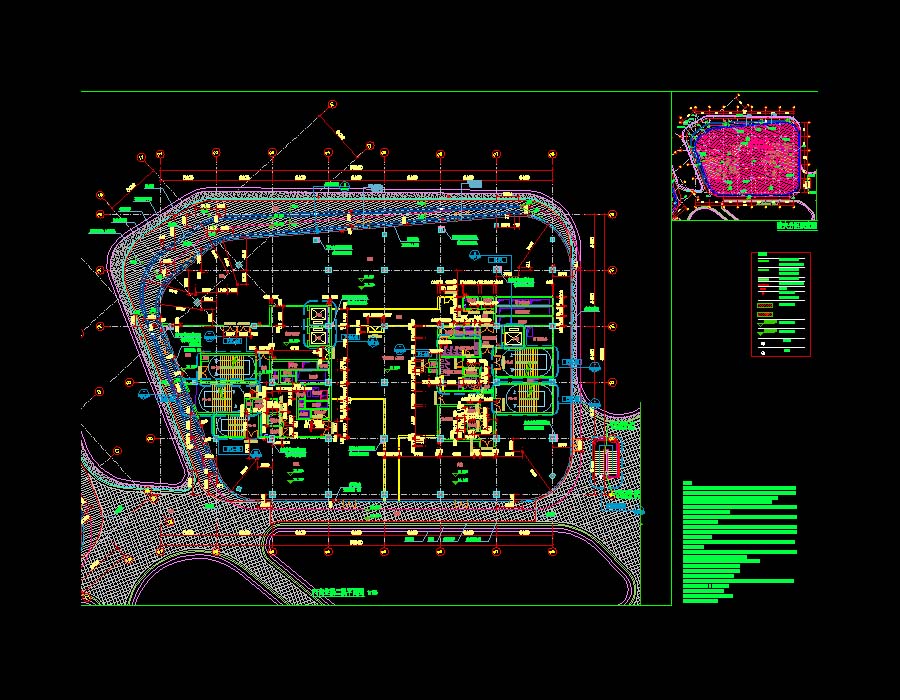

说明：该项目为某国际金融中心超高层商业综合体建筑、结构、暖通、电气专业施工图，9-1地块包括商务办公，酒店、公寓式酒店，商业、配套设施，总建筑面积为456680平方米；9-2地块地下建筑面积为38933平方米，地上最高39层，地下4层，高度最高180.6米。T1、T2办公楼地上均为39层，T1建筑高度为178.4米，T2建筑高度为180.5米；T3酒店、办公、商业综合楼地上为36层，建筑高度为166.9米；P1、P2商业楼地上均为4层，建筑高度均为24米及B1下沉广场；抗震设防烈度为7度，建筑结构形式:塔楼为框架-核心筒结构，裙房为框架结构，地基基础形式:桩筏基础。图纸包括:建筑设计说明，材料做法表，门窗表，总平面图，场地竖向图，管线综合图，地下外轮廓定位图，分段平面图，，下沉商业街立面图，总体剖面图，卫生间详图，地下层核心筒平面详图，消防水池泵房、消防水池详图，地下室外墙详图，局部外墙详图，下沉广场外墙详图，下沉广场外墙详图及台阶坡道详图，楼梯、电梯、自动扶梯、坡道、室外台阶、节点详图，防火分区示意图；结构设计总说明，混凝土结构设计说明，钢结构设计说明，桩基础平面布置图，桩基础分区平面布置图，筏板基础分区模板图，筏板基础配筋平面图，结构模型、梁配筋、板配筋、墙柱平面图，筏板基础结构详图，墙柱结构详图，楼梯、坡道、台详图；电气设计与施工总说明，电气总平面图，供配电系统，防雷接地系统，智能照明系统，电气详图，智能化系统，配电干线，弱电系统图，电气消防系统图，动力配电箱系统图，照明配电箱系统图，动力、照明平面图，应急及疏散指示照明平面图，弱电平面图，电气消防平面图；暖通设计说明，空调冷、热源系统原理图，蒸汽锅炉系统原理图，地下室、塔楼空调水系统原理图，地下、裙房风道系统原理图，地下部分空调管道平面图，地下部分风道平面图，地下部分机房大样图等。
