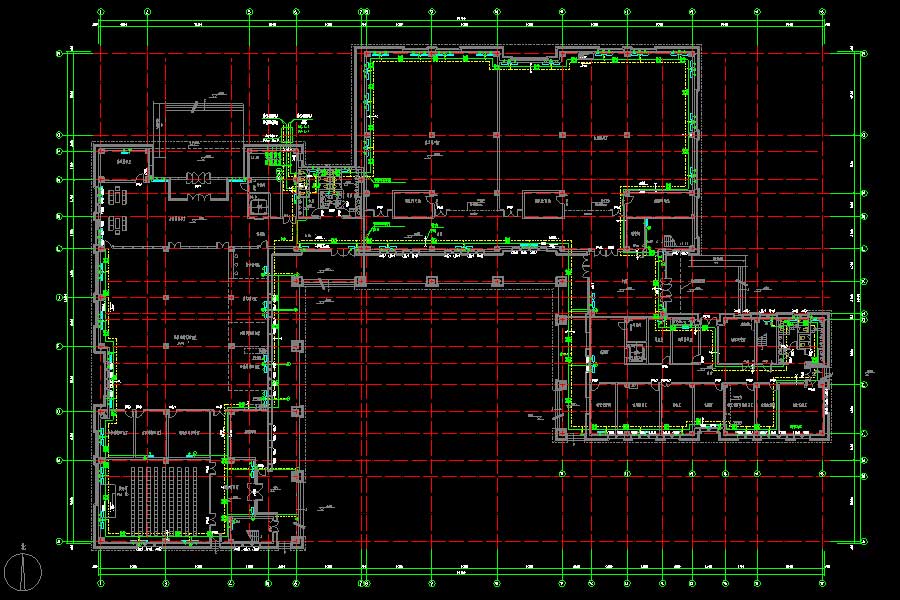

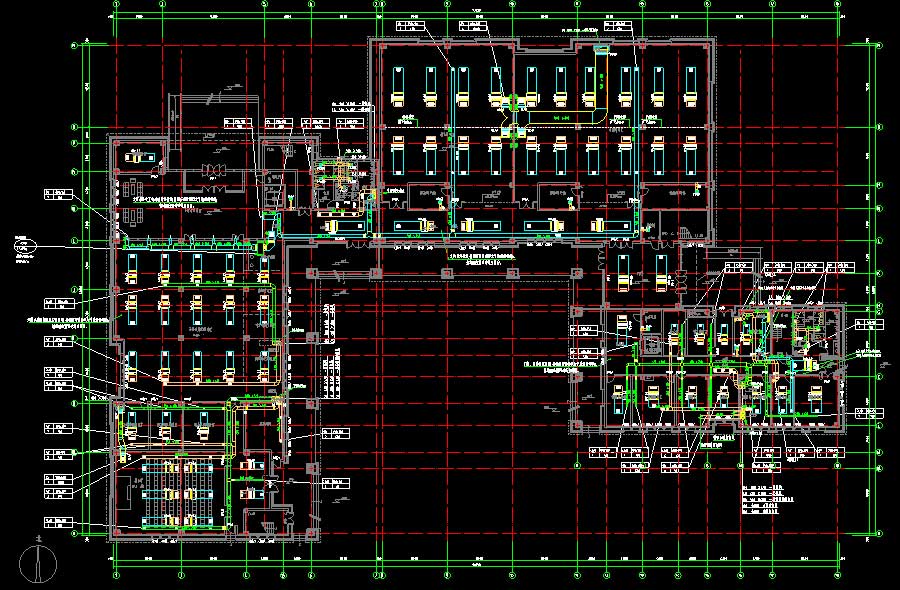

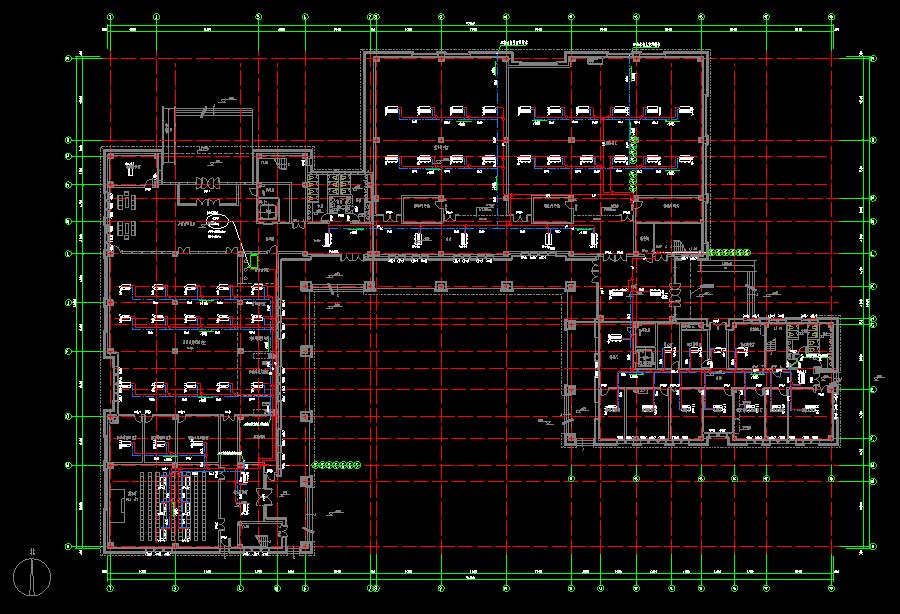

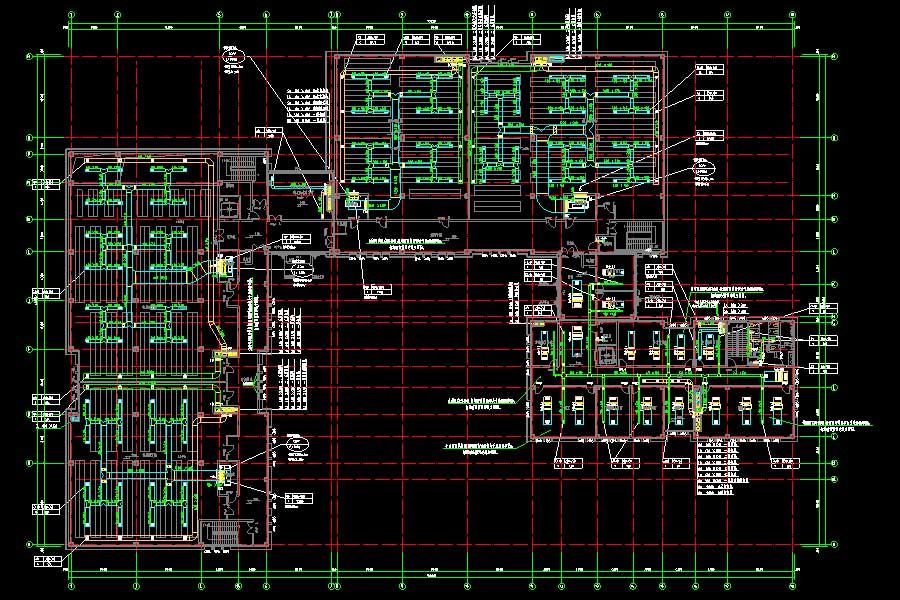

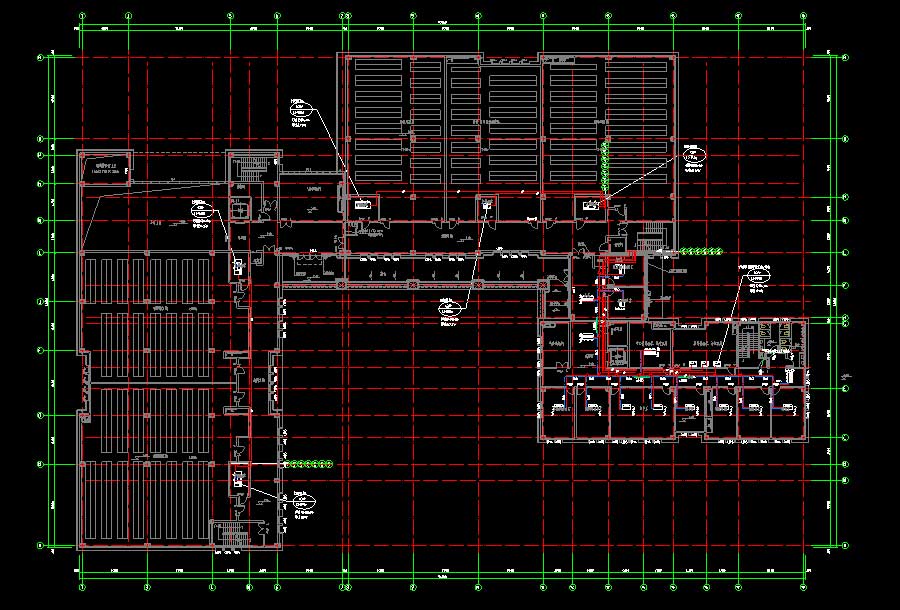

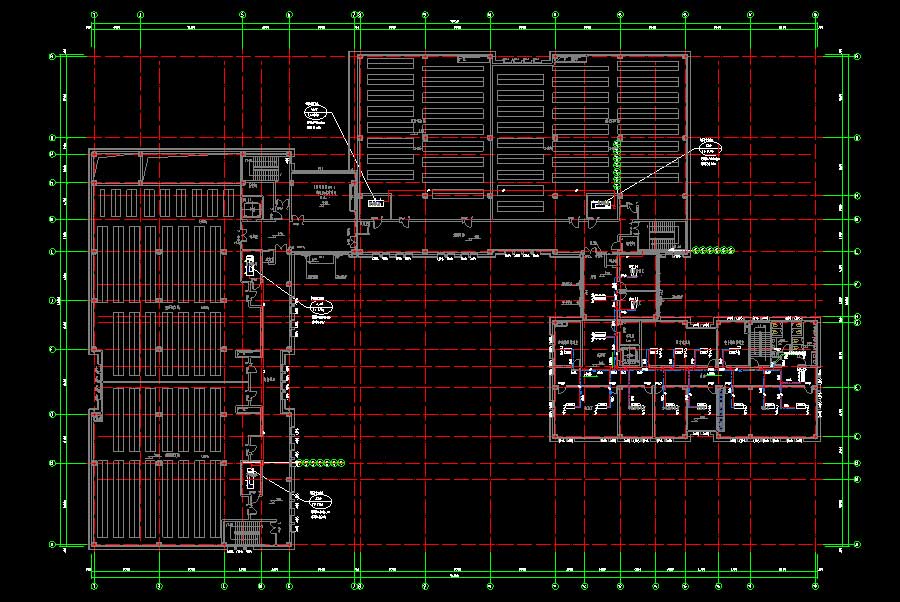

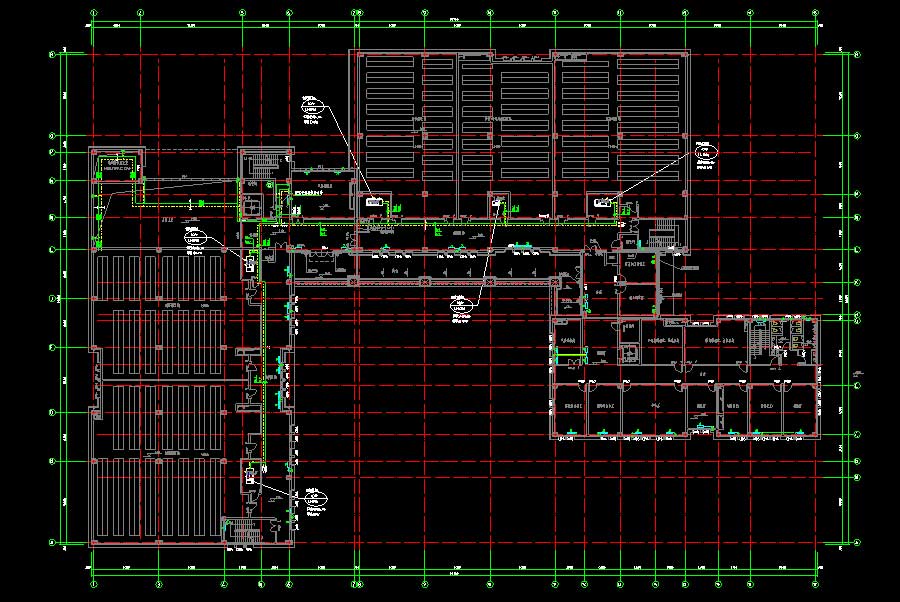

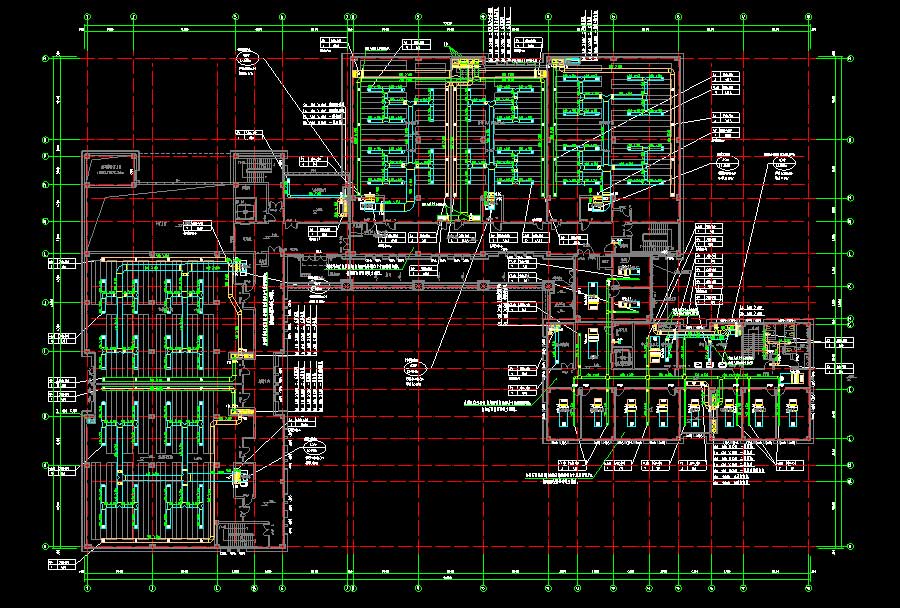

说明:该项目为某低层档案馆暖通施工图,建筑高度为16.85米,地上层数3层,总建筑面积为8970.21平方米,主要功能分为陈列展览、档案库房及内部办公三个区域。本施工图设计内容包括本项目空调、供暖、通风、防排烟及相关自动控制系统的设计。图纸内容含:暖通设计说明,节能设计专篇,暖通施工说明,暖通图例,暖通设备表,暖通系统图,供暖系统轴测图,空调通风平面图,空调水管道平面图,采暖管道平面图,采暖详图。
冷热源:市政热网空调系统:制冷剂系统采暖系统:散热器采暖建筑面积:8970.21㎡建筑高度:16.85m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:山东省设计时间:2017
