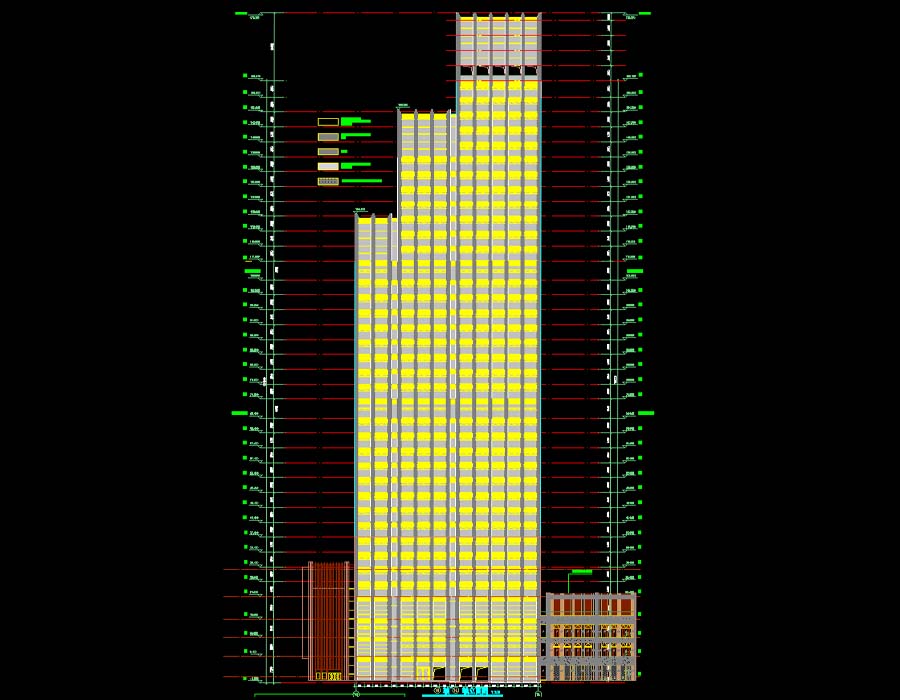

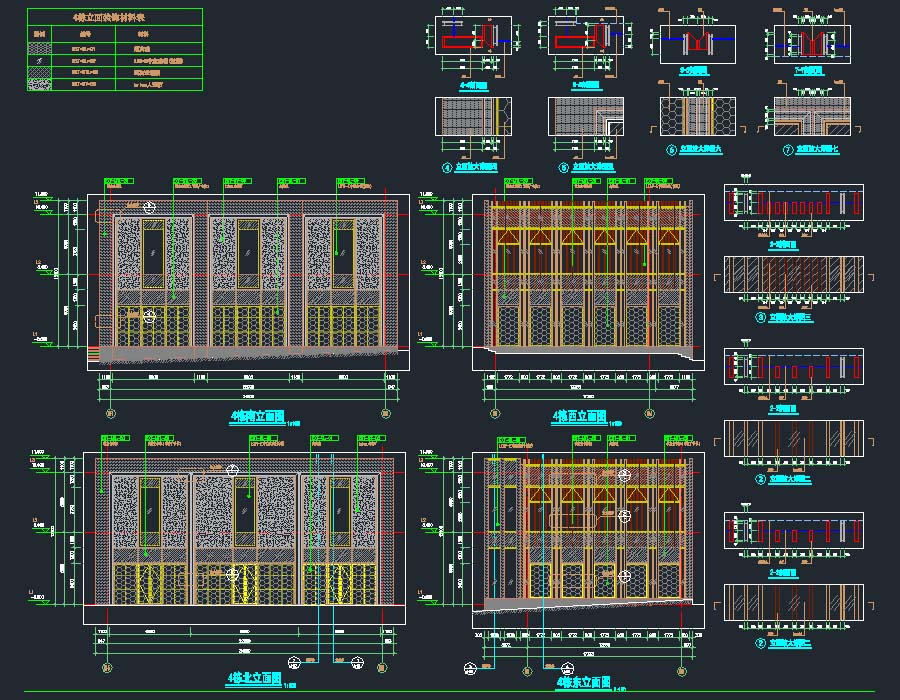

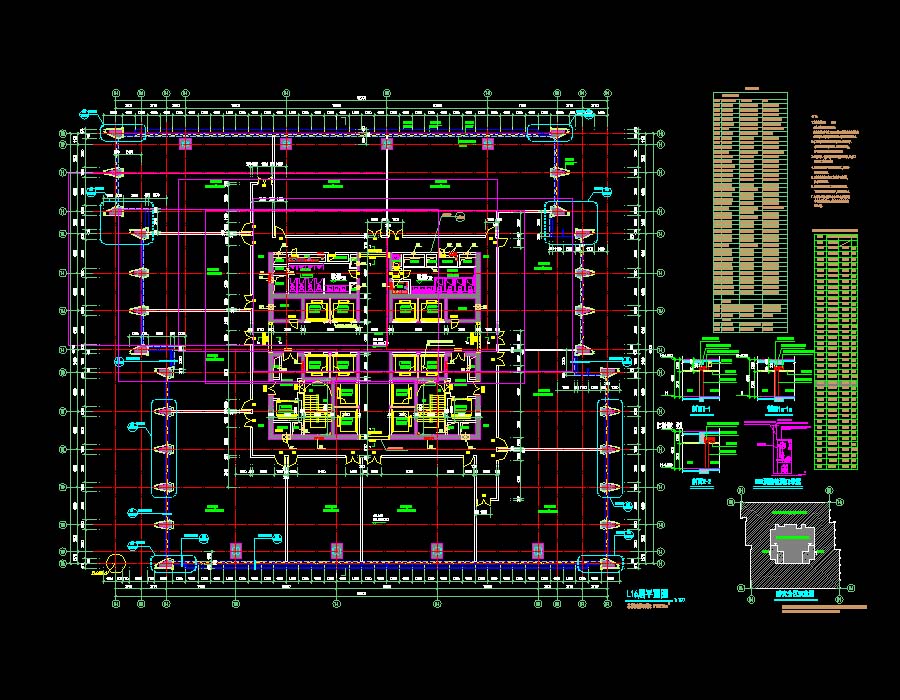

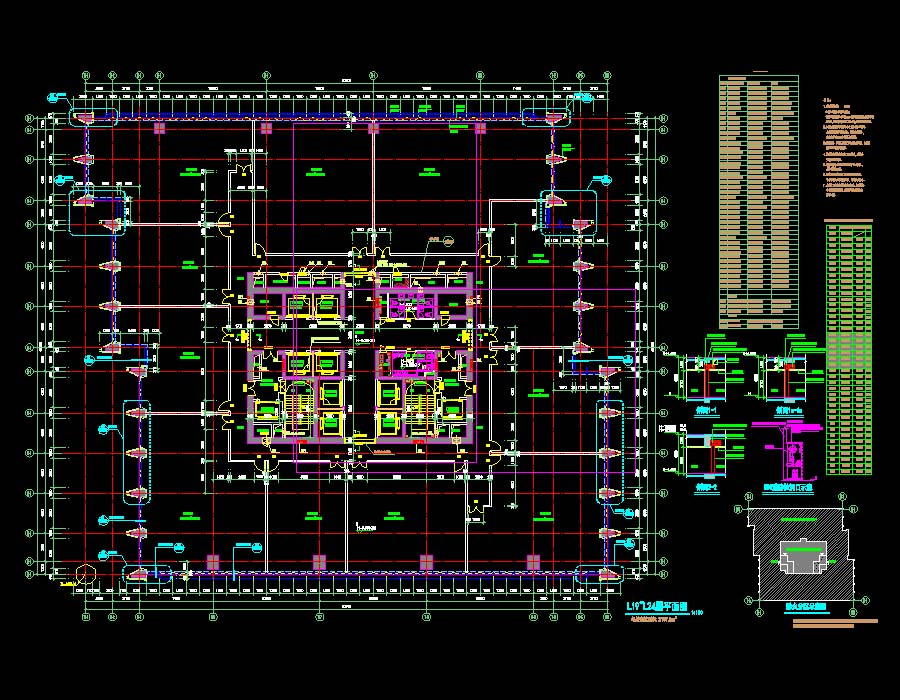

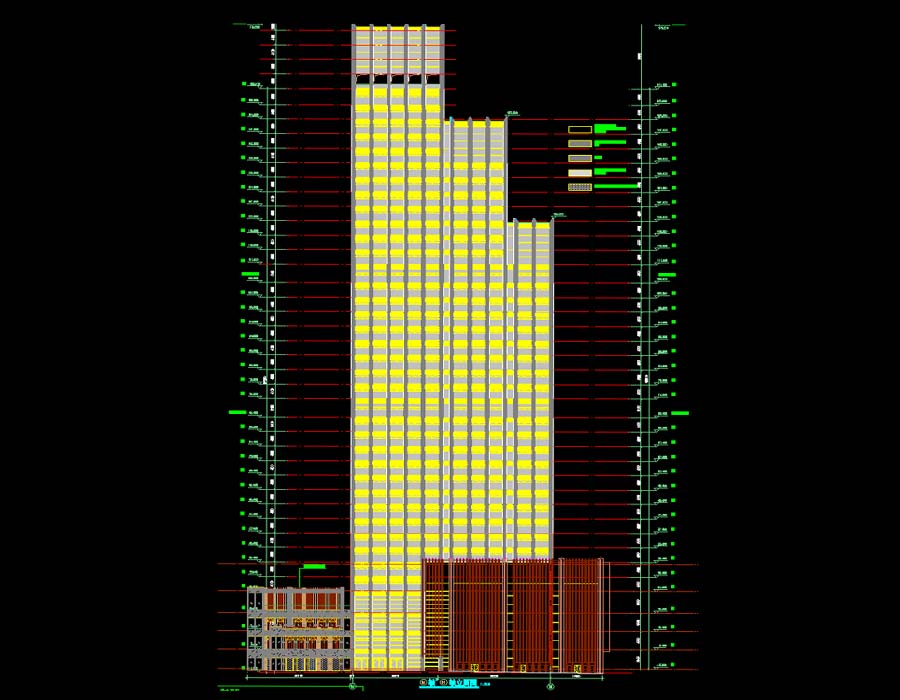

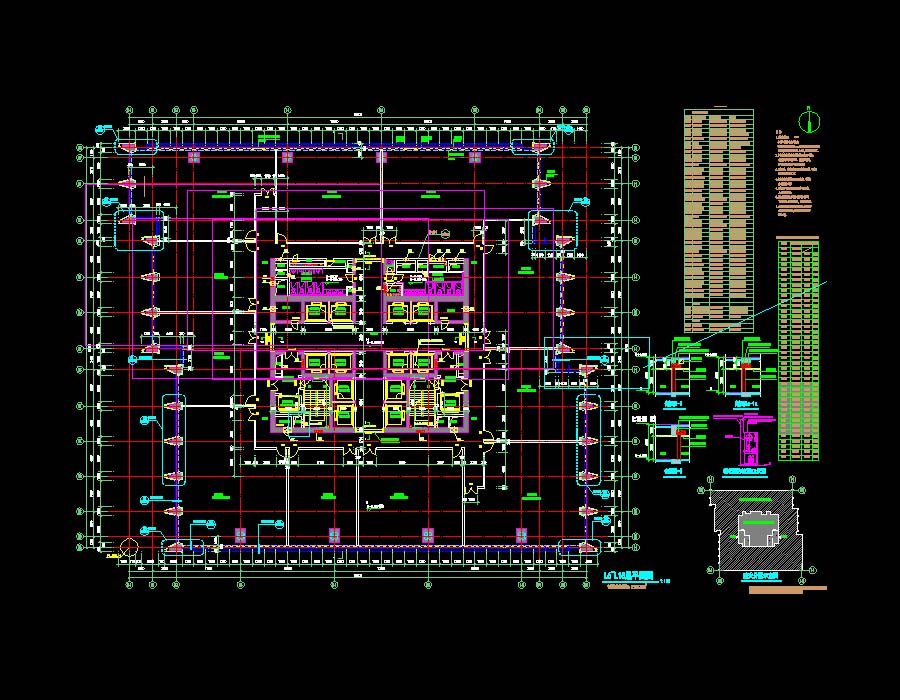

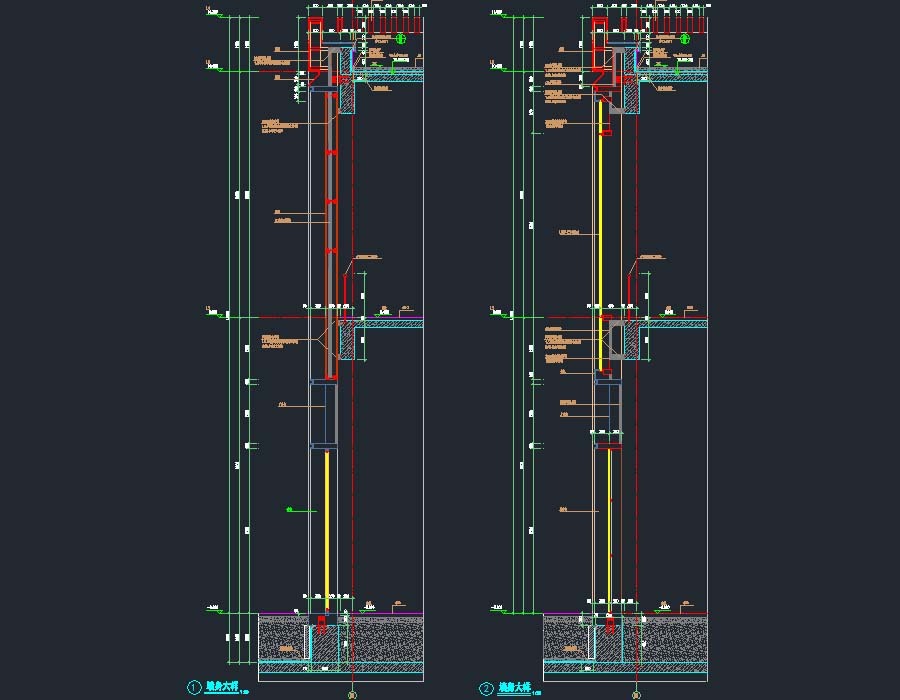

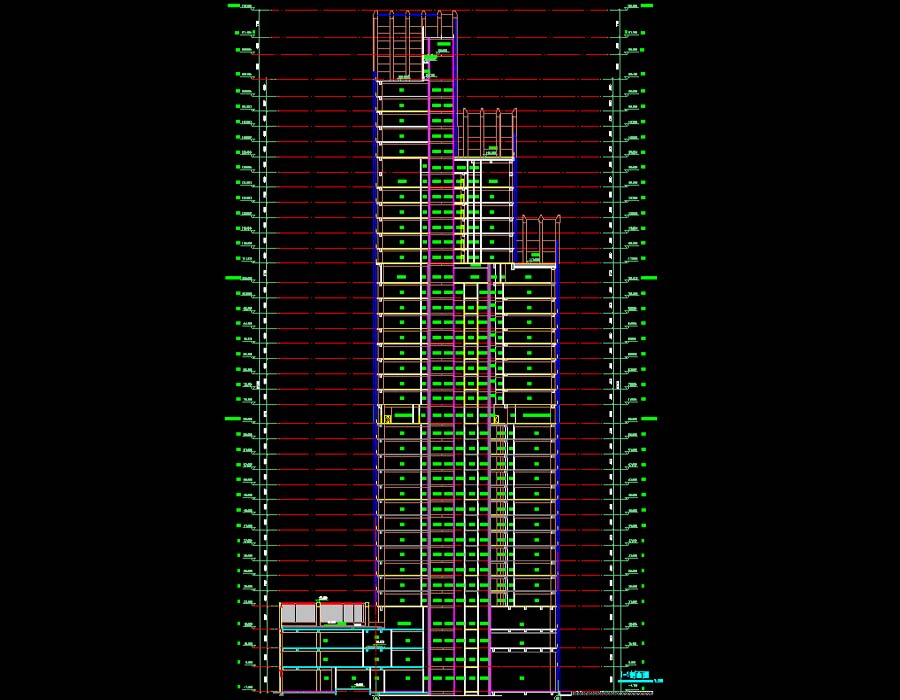

说明:该项目为某多栋复杂框架核心筒结构超高层商业写字楼建筑结构专业施工图,总建筑面积为785958平方米,其中T1塔楼39层,建筑高度为178.2米,裙房商业4层,建筑高度为21.8米;T2塔楼为23层,建筑高度为108.5米,裙房商业5层,建筑高度为22.2米;T3塔楼由东西塔组成,东塔为32层,建筑高度为135.3米,西塔39层,建筑高度为159.59米,裙房商业5层,建筑高度为21米;沿街商业3~4层,地下室3层。图纸包括:建筑总说明,绿色专篇,消防说明,材料做法表,室内装修一览表,轴立面图,立面放大图,剖面图,楼层平面图,核心筒放大平面图,楼梯、电梯、墙身、自动扶梯详图, 立面详图和墙身详图,楼梯剖面、平面,消防电梯、墙身、卫生间、水泵房大样,门窗表,核增专篇,平时平面图,防火分区示意图,钢筋混凝土结构总说明,抗震等级剖面示意图,地上、地下结构设计总说明,挖孔灌注桩设计说明,桩基平面布置图,底板结构、配筋平面布置图,基础大样图,墙柱定位图,墙柱配筋表,外墙配筋大样,结构组合平面布置图,结构平面布置图,楼梯坡道结构详图,楼梯结构详图,基础大样图,自动扶梯大样图,裙房、结构模板图,柱定位图,墙柱定位图,墙柱大样,结构梁、板配筋图等,部分图纸有CAD、PDF、PLT几种版本。
建筑面积:地上层数:39,23,32,39层建筑高度:178.2,108.5,135.3,159.59m地下层数:3层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2015建筑风格:现代效果图:无
