建标库图纸模型 > 多类专业 > 住宅 > 某小区多栋超高层住宅楼全专业施工图3724011105
<< 返回列表
某小区多栋超高层住宅楼全专业施工图3724011105文件大小:2.16G推荐人:小舒图纸张数:1041张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:14269.56,18568.26,18813.66,18525.61㎡地上层数:32,37,38,37层建筑高度:99.35,126,129.25,126m地下层数:2层高度类别:超高层图纸深度:施工项目地址:四川省设计时间:2021建筑风格:现代效果图:无

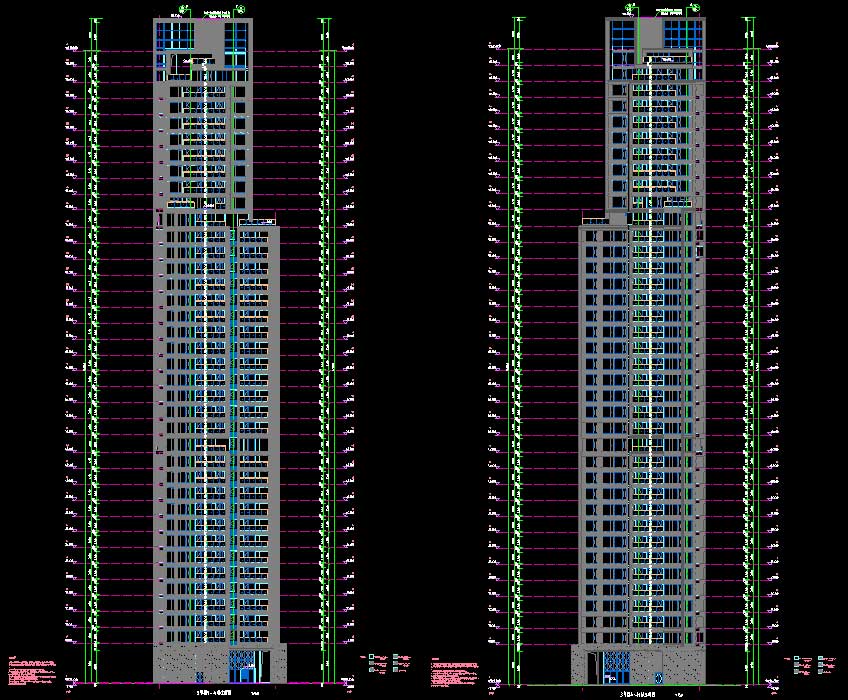

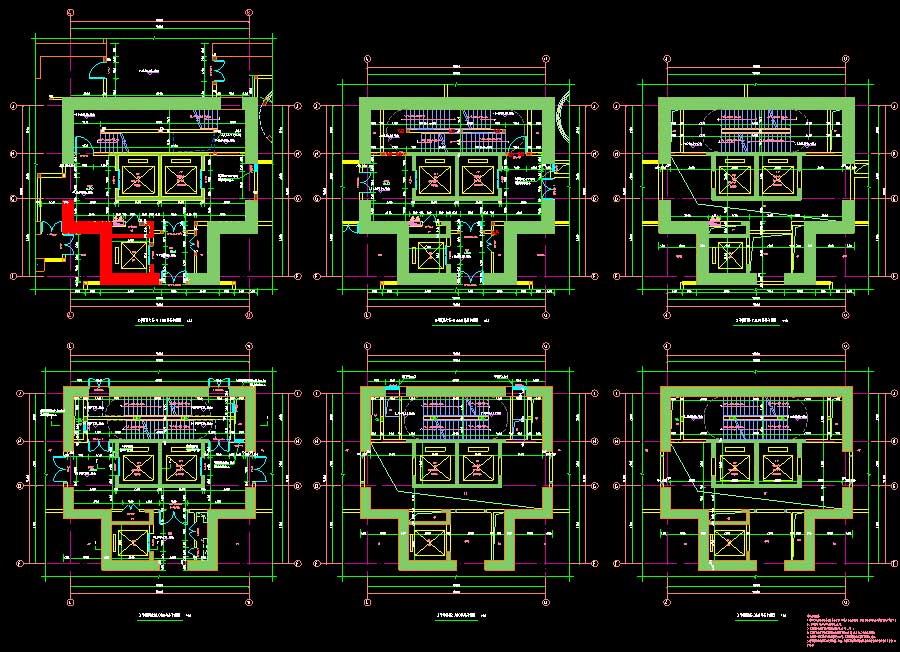

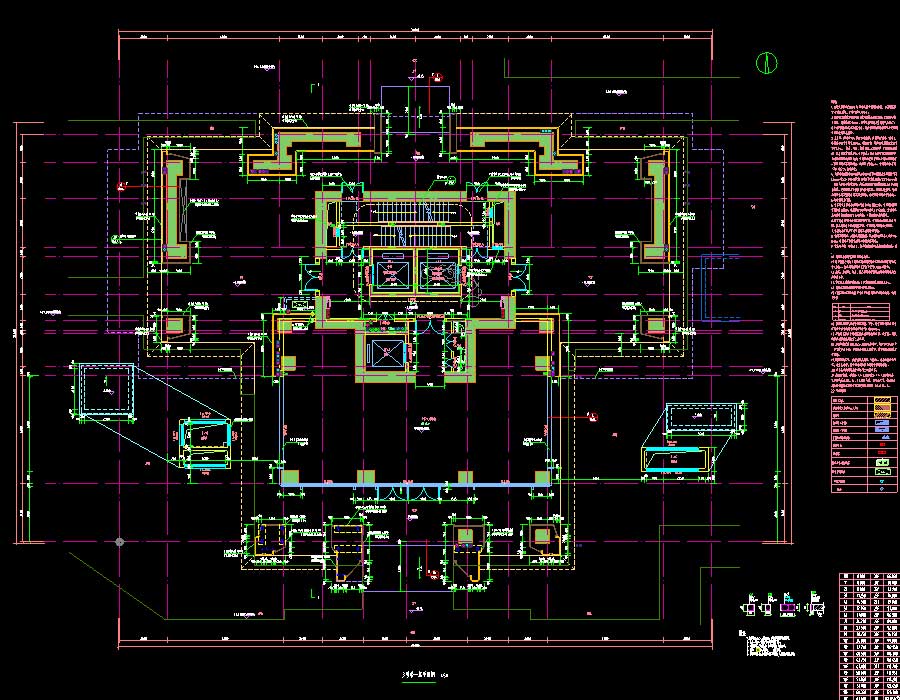

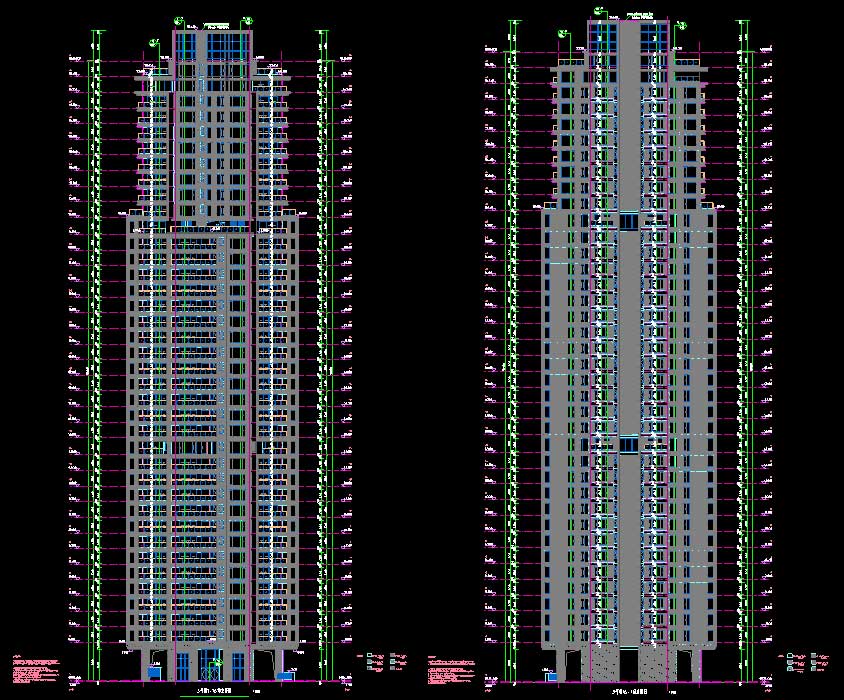

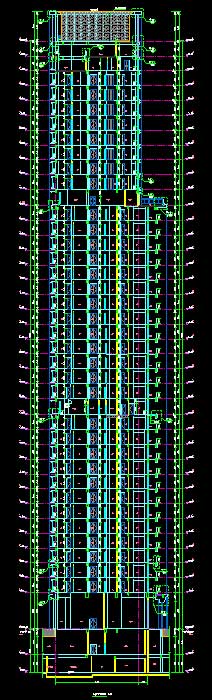

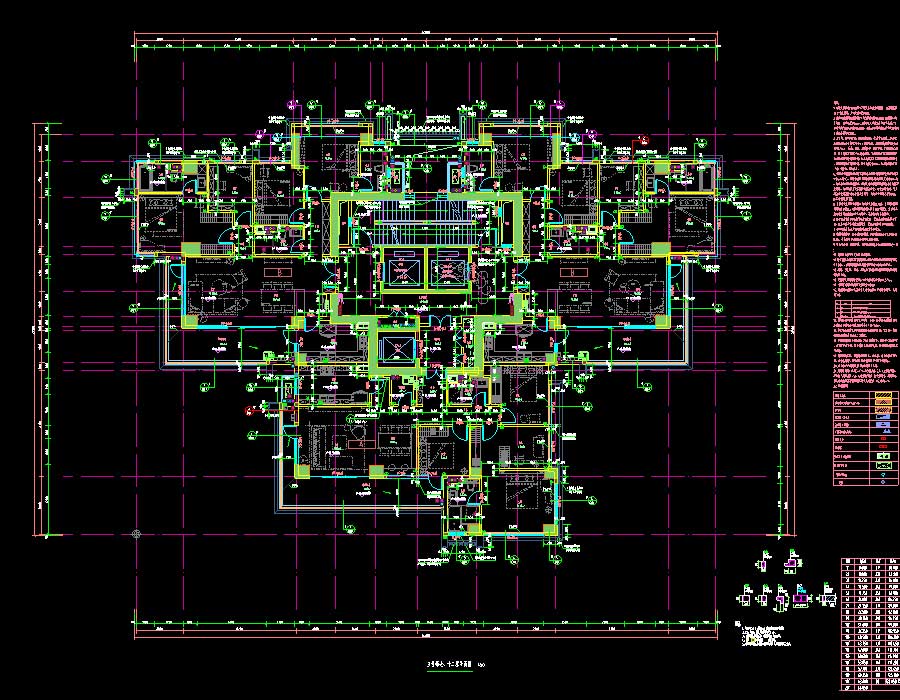

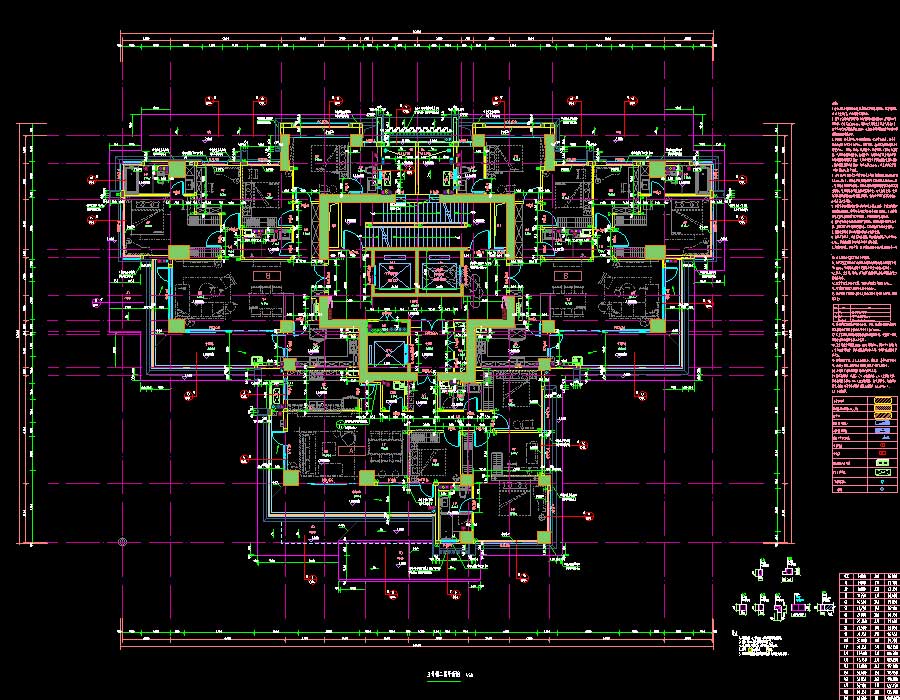

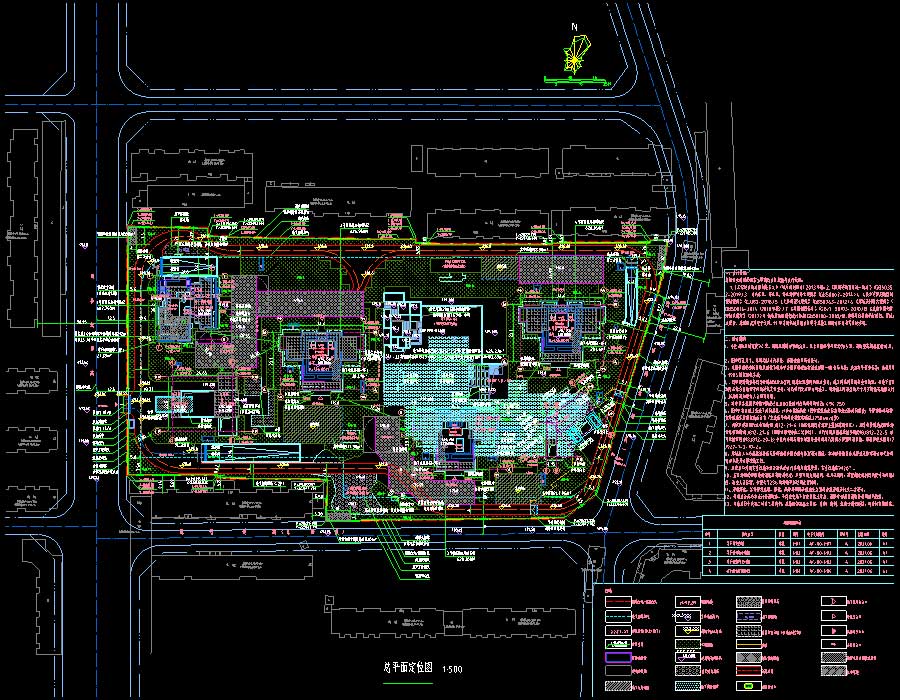

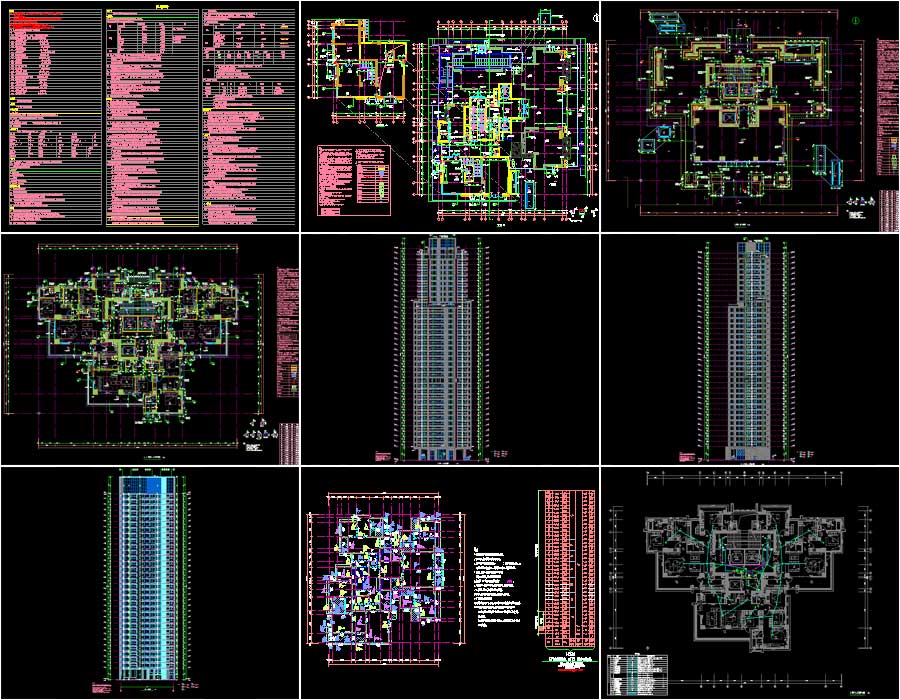

说明:该项目为某小区1~4#住宅楼、地下室及大门等配套设施施工图(含计算书、设计变更),图纸包括建筑、结构、给排水、电气、采暖通风、基坑支护、地基处理、装修、深化设计图纸、景观、泛光照明、绿建、海绵城市等。1#楼建筑高度为99.35米,地上层数32层,地下层数为2层,建筑面积为14269.56平方米;2、4#楼建筑高度均为126米,地上层数均为37层,地下层数均为2层,建筑面积分别为18568.26、18525.61平方米;3#楼建筑高度为129.25米,地上层数38层,地下层数为2层,建筑面积为18813.66平方米;地下室为2层(局部3层),建筑面积为34980.53平方米。图纸内容含:建筑:建筑说明,节能设计说明,总平面定位图,总平面消防示意图,总平面首层拼接图,总平面竖向设计图,平立剖面图,节点、楼电梯、门窗详图,墙体留洞定位图;结构:结构说明,梁平法施工图,节点大样图,结构平面布置图,板配筋图,楼梯详图,墙(柱)平法施工图及详图,基础平面布置图,机动车坡道详图;给排水:给排水说明,给排水总平面图,平面图,自喷平面图,给排水系统图,户型给排水系统展开图,水井大样图,格栅池大样图,泵房大样图,压力废水系统图;电气:电气说明,弱电总平平面图,强电总平面图,智能化设计说明,竖向干线配电系统图,防火门监控系统图、消防电源监控系统图,火灾自动报警系统图,配电系统图,强电平面图,防雷平面图,消防平面图,户型强电平面图,光纤入户系统图,有线电视系统图,水表远传系统图,可视对讲、视频监控系统图,弱电平面图,户型弱电大样图;暖通:设计说明、施工说明,防排烟系统图,通风防排烟平面图,屋顶层通风防烟平、剖面图;装饰:装饰说明,原始平面图,地面铺装图,天花布置图,灯具定位图,立面图,大样图;景观:景观说明,绿化总平面图,乔木平面图,灌木种植图,球类种植图,地被种植图,总平面图,消防总平面图,形象出入口平面图,迎宾水景详图,入口平面图,对景水景详图,活动场地详图,交叠绿化详图,景墙详图,特色铺装详图,组合景墙详图,路面构造做法图,铁艺门详图等等。
