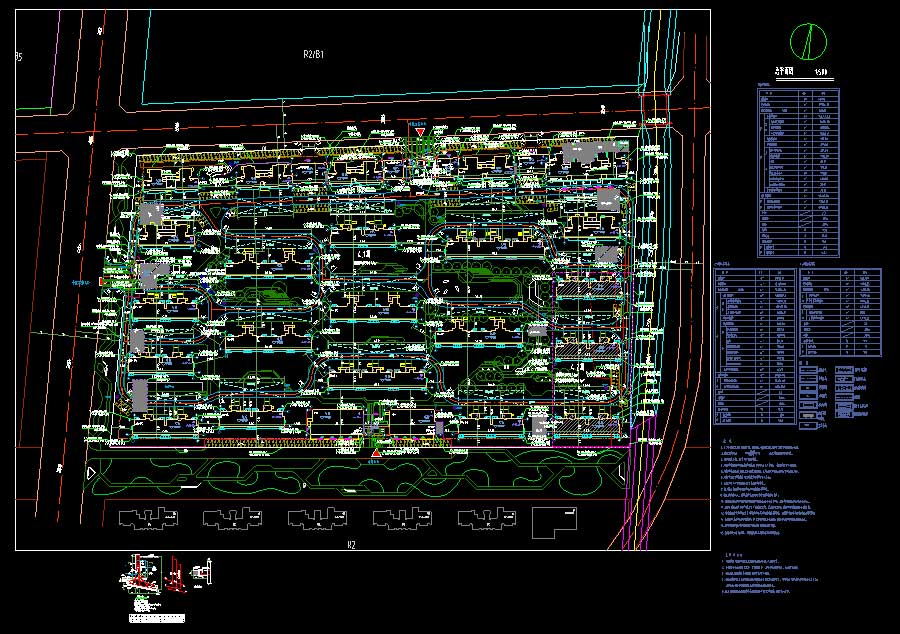

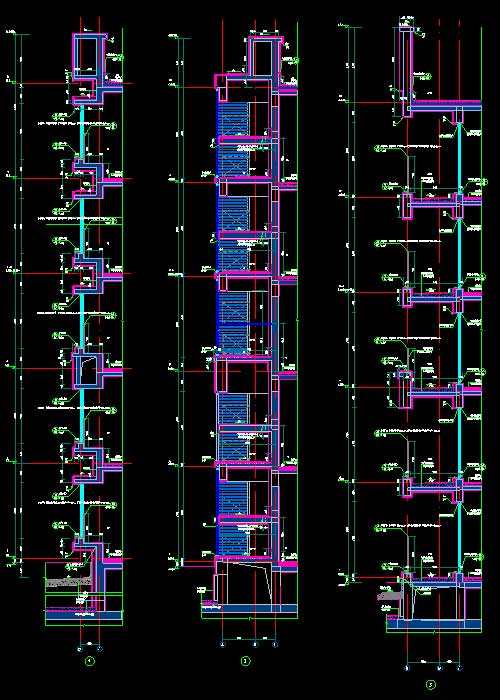

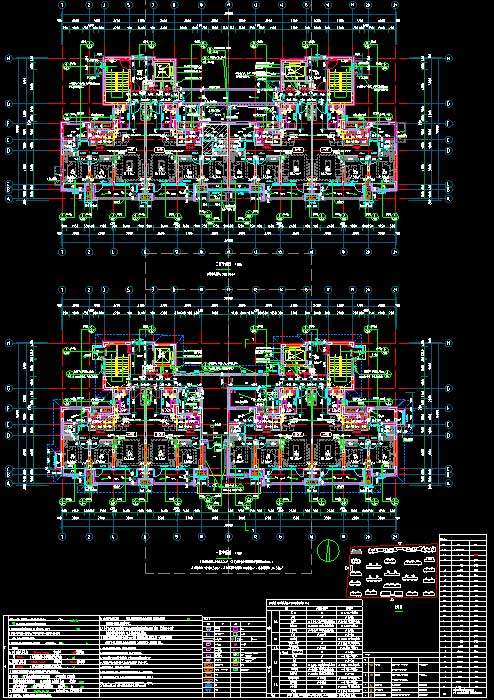

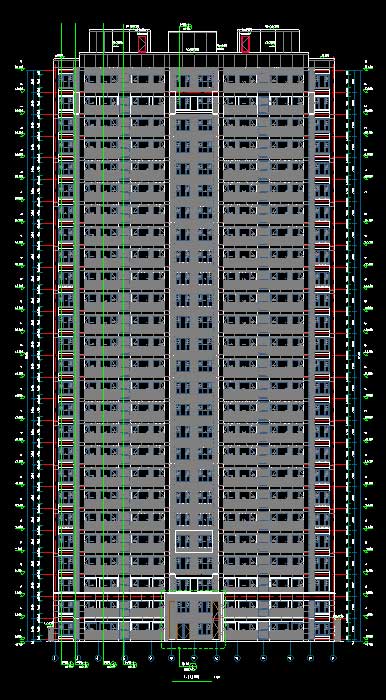

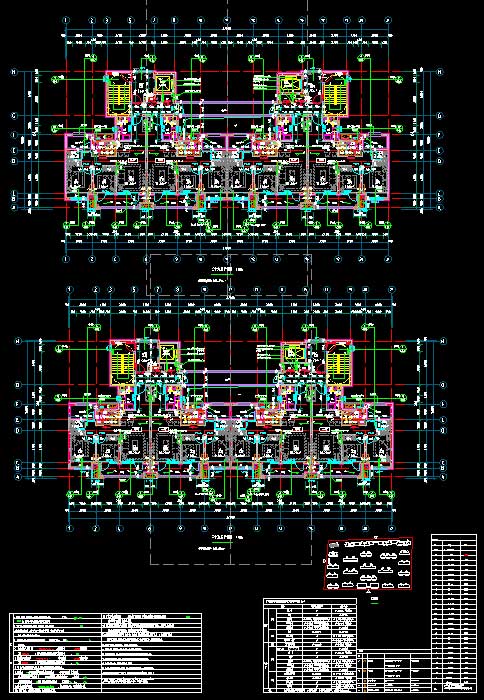

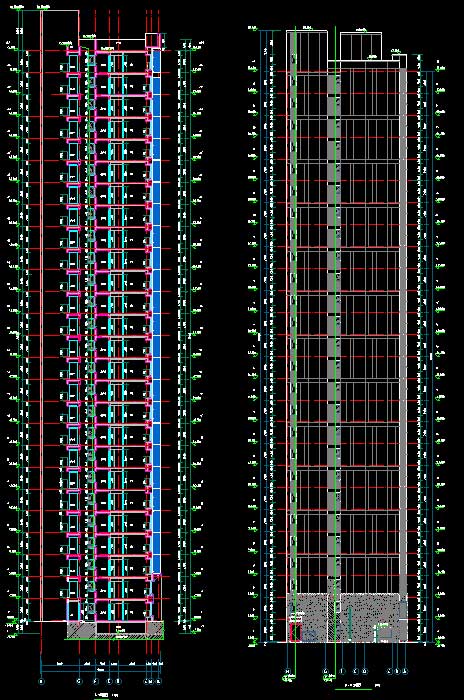

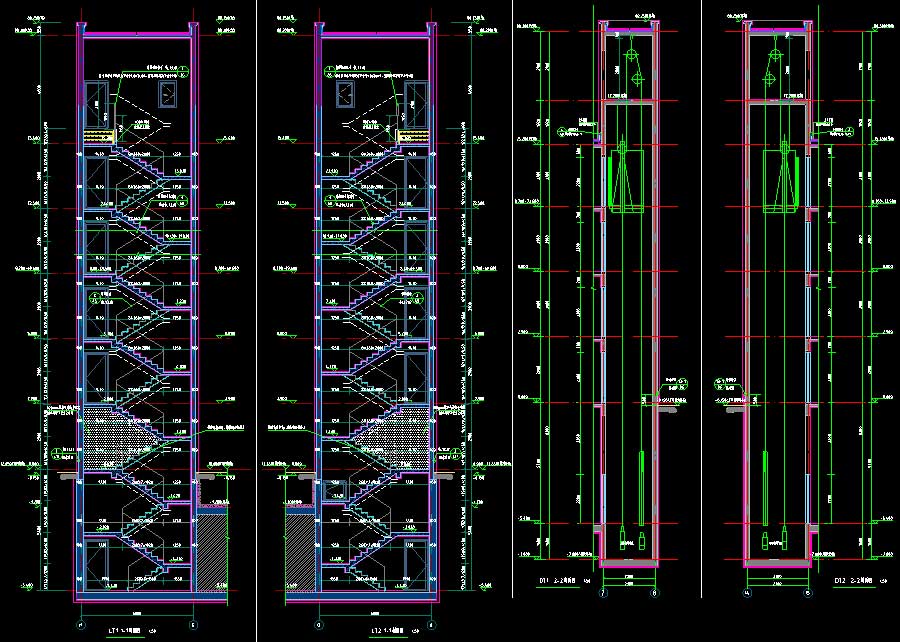

说明：该项目为某小区多栋高层住宅楼建筑、结构、给排水、电气、采暖通风施工图（含计算书、图纸审查意见答复），本项目包括1~4#住宅及配套商业服务网点S1~S4#楼、6#11#住宅楼、5#楼人才公寓、7#-10#、12#-22#楼洋房、配套P1#P2#楼以及地下车库。本工程总用地面积68000平方米，总建筑面积211784.38平方米，其中地下建筑面积55384.38平方米，地上建筑面积156400平方米。p1#、p2#、S1~S4#楼层数均为1层，高度为4.1~6米；7~10#、12~22#楼层数均为10层，高度均为30.5米；5#楼层数为23层，高度为67.2米；6#、11#楼层数均为24层，高度均为70.1米；1~4#楼层数均为26层，高度均为75.9米；地下车库为1层。住宅结构形式为剪力墙结构，商业、配套、地下车库结构形式为框架结构，抗震设防烈度为7度。图纸内容含：建筑：建筑说明，绿色建筑设计专篇，节能设计专篇，总平面图，平立剖面图，楼电梯、墙身、门窗详图，防火分区示意图，通用节点详图；结构：结构说明，高强预应力管桩设计说明，基础平面图，基础配筋图，基础详图，墙柱施工图，墙柱详图，顶梁平法施工图，顶板结构施工图，楼梯详图，墙身详图，构造柱布置图，现浇混凝土填充墙节点图，留洞口平面布置图；给排水：给排水说明，给排水平面图，给水、消防系统原理图，排水系统原理图，户型给水大样图，户型排水大样图，物业卫生间给排水大样图，水暖井大样图；电气：电气说明，强电竖向干线图，弱电竖向干线图，报警竖向干线图，配电系统图，通用大样图，电力平面图，照明平面图，弱电平面图，报警平面图，屋顶防雷平面图，户型大样图，弱电竖向干线图；暖通：暖通说明，绿色建筑设计专篇，供暖立管系统图，水暖井大样图，通风平面图，采暖平面图，通风防排烟平面图；装配式：装配式建筑设计专篇，装配式结构专项说明，节点详图，预留插筋平面布置图，预制竖向构件平面布置图，拼装外视图，桁架叠合板平面布置图，桁架预制板装配图等等。
