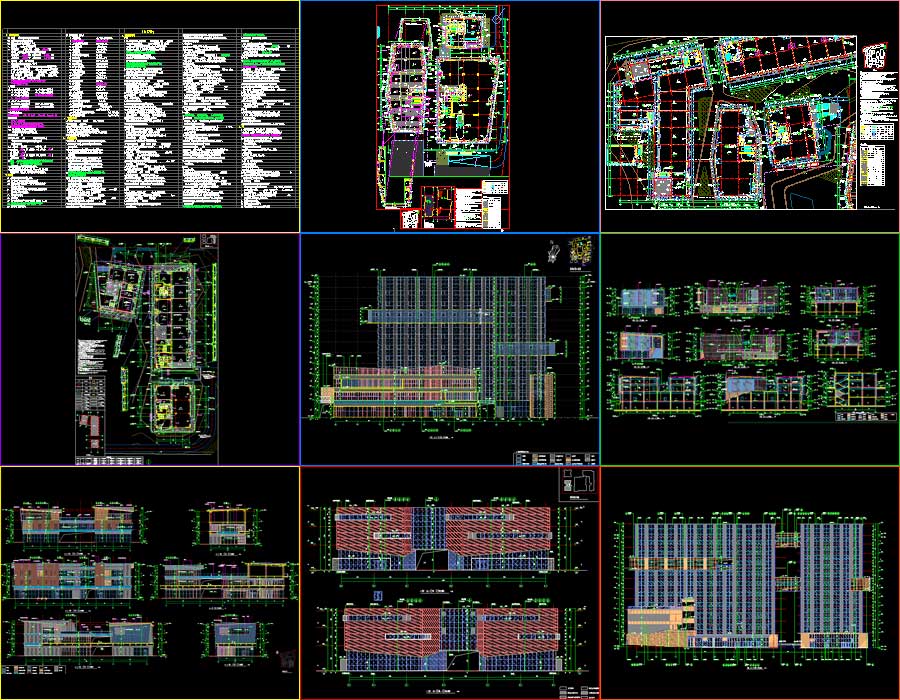

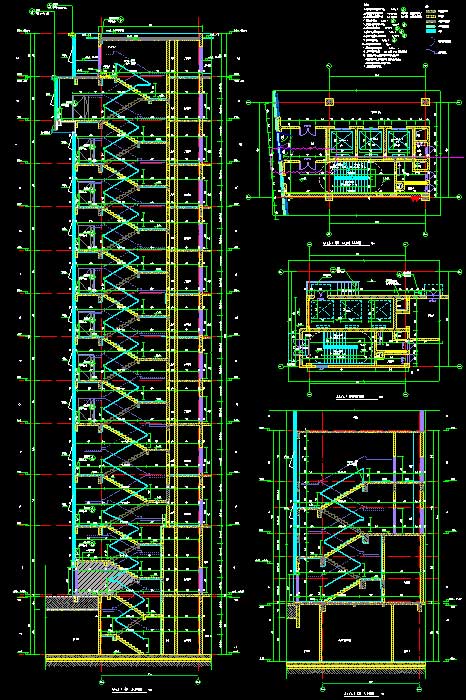

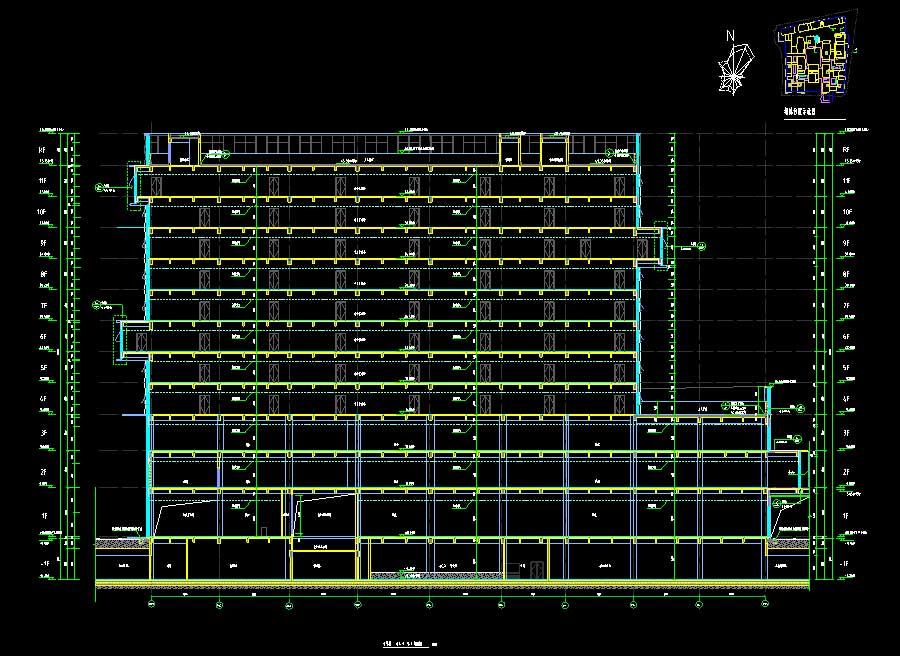

说明：该项目为某商业综合体项目施工图（含计算书），图纸内容包括建筑、结构、给排水、电气、采暖通风、幕墙、地下室地基处理、地下室抗浮设计、绿建节能、基坑支护。本工程分A、B两片区建设，AB片区间为市政道路，分设地下室通过地下通廊连接，A区包括A1-1~A1-6#楼、A2#楼，B区包括B1-1、B1-2#楼、B2~B4#楼。主要使用功能:商业、办公、酒店及地下车库等功能。抗震设防烈度为7度，主要结构类型为框架及剪力墙。其中，B2#、B3#地上层数均为2层，建筑高度分别为15、10.65米；A1-2~A1-6#、A2#、B4#地上层数均为3层，建筑高度为15~15.8米；B1-1#地上层数为10层，建筑高度为45.45米；A1-1#地上层数为11层，建筑高度为45.6米；B1-2#地上层数为12层，建筑高度为46.05米；地下室为地下1层。本工程总用地面积56922.14平方米，总建筑面积126207.44平方米(其中地下室39389.917平方米)。A地块总建筑面积83308.06平方米，B地块总建筑面积42899.38平方米。图纸内容含：建筑：建筑说明，总平面图，平立剖面图，墙身、门窗、楼梯、电梯、卫生间大样图，地下室防火分区图；结构：结构说明，梁配筋图，结构平面布置图，装配式楼板平面布置图，楼梯结构图，柱配筋平面图，梁平法施工图，网架施工图，墙柱平面布置及配筋图，基础平面图；给排水：给排水说明，室外给排水总平面图，消防及给水系统展开图，排水系统展开图，给排水及消防系统展开图，给水、雨水及冷凝水系统展开图，消火栓、自喷及污水系统展开图，卫生间大样图，给排水平面图，喷淋平面图；电气：电气说明，火警设计说明，智能化说明，电气总平面图，应急照明平面图，消防应急照明和疏散指示系统图，配电箱系统图，电力平面图，防雷平面图，竖向干线系统图，电气火灾监控系统，消防电源监控系统图，余压监控系统图，基础接地平面图，广播及防火门监控平面图，消防平面图，地上消防系统图，综合管理网综合布线系统图，视频安防监控系统图，无线对讲系统图，智能化平面图，智能照明控制系统图，电力平面图；暖通：暖通说明，暖通总平面图，暖通平面图，通风及防排烟系统流程图，机房大样图，空调冷热源及水系统流程图；幕墙：幕墙说明，平面图，剖面图，节点详图等等。
