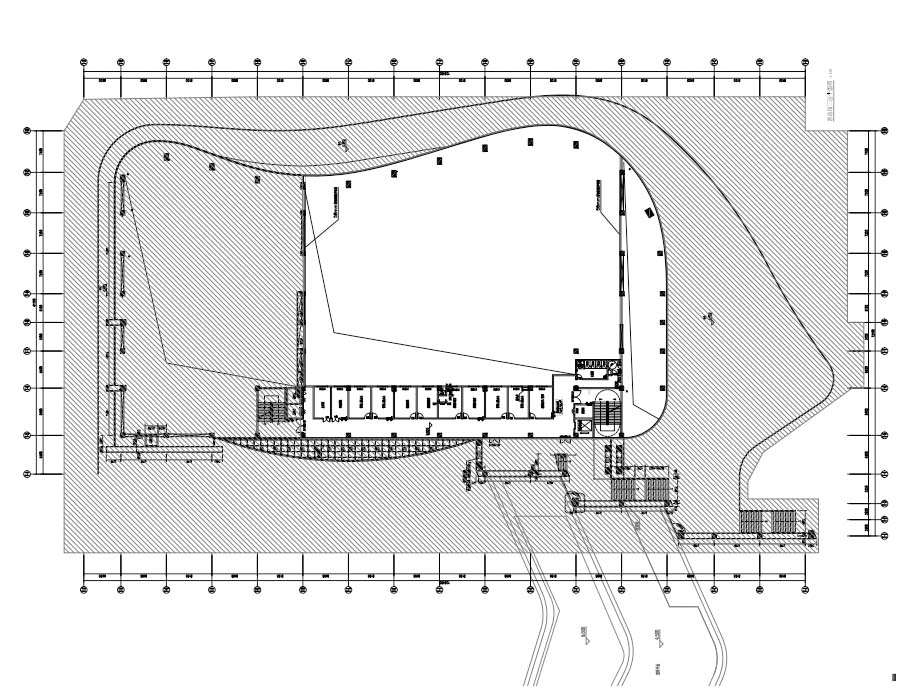

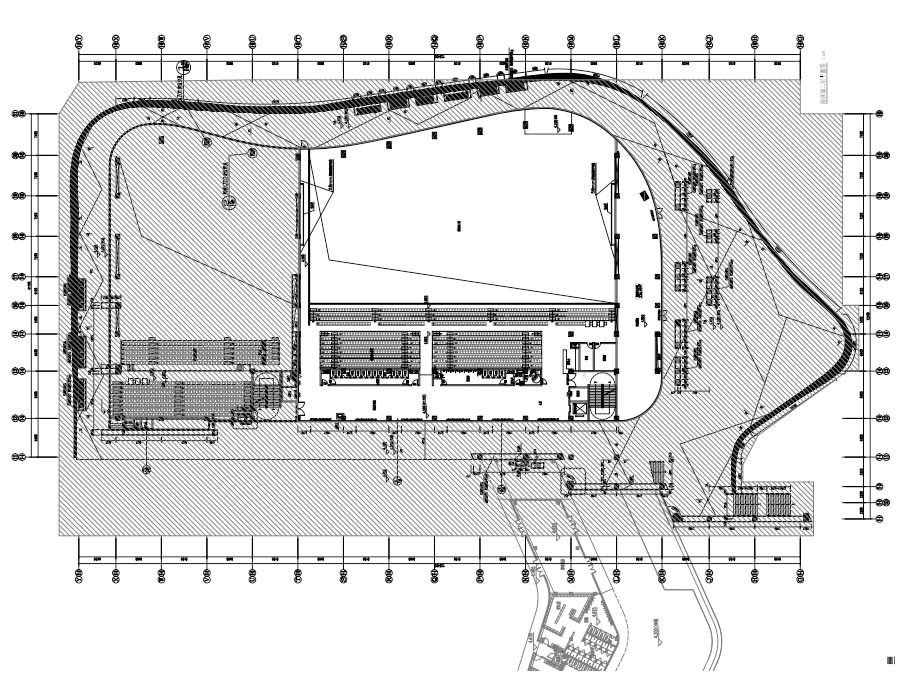

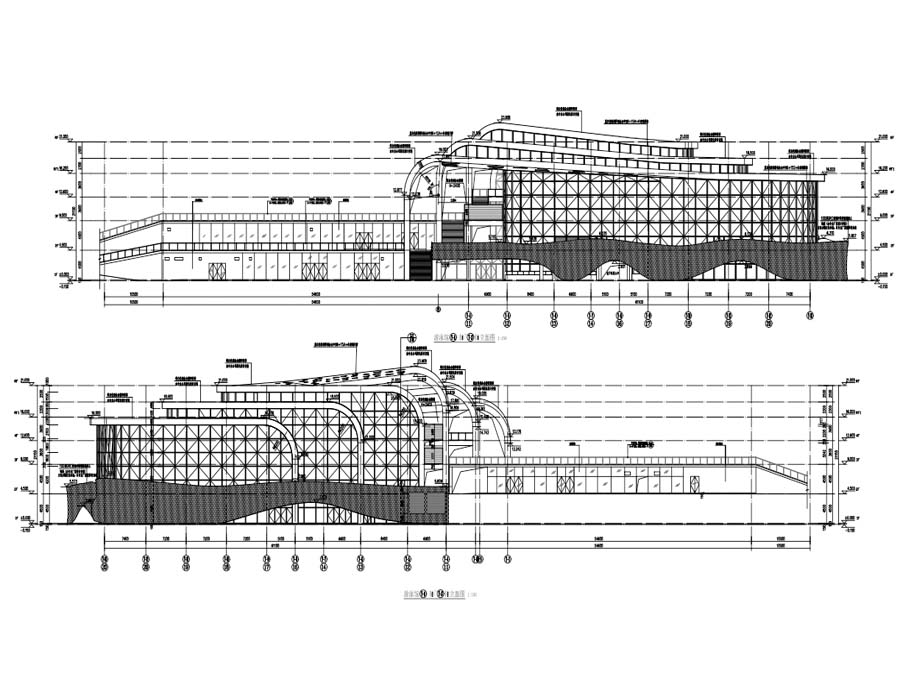

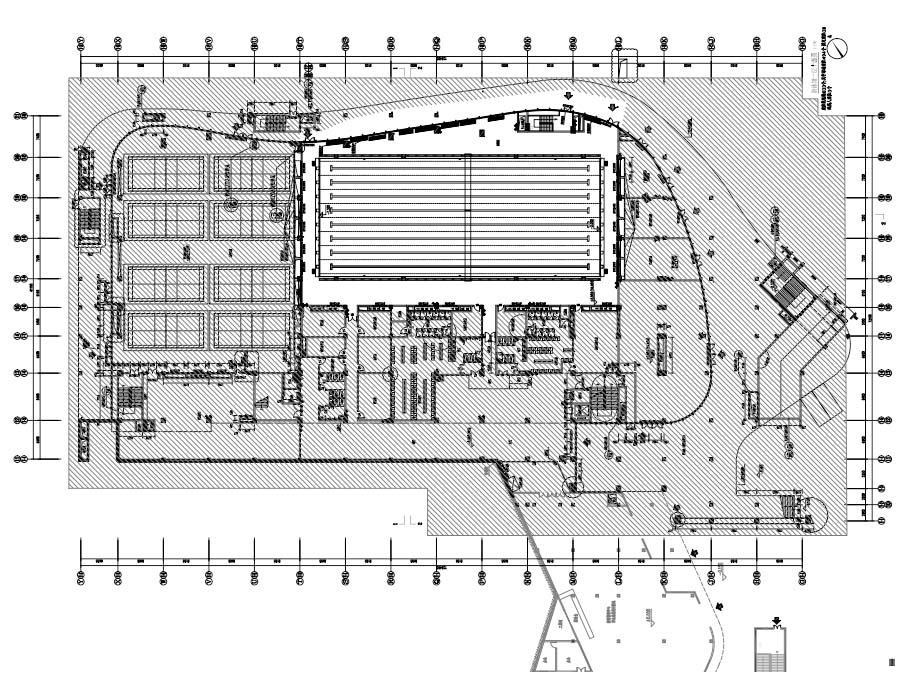

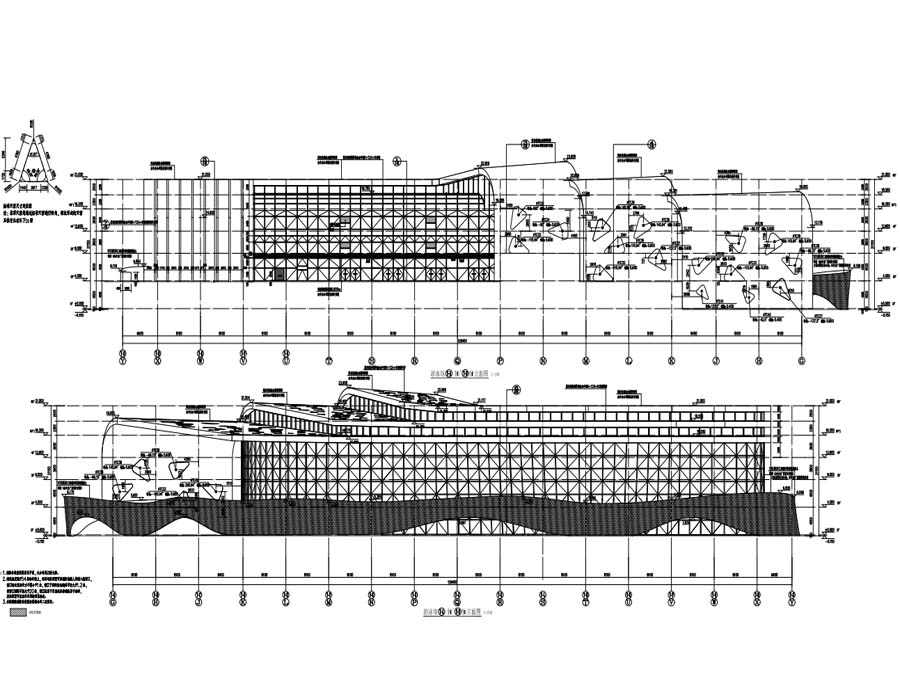

说明：某体育公园游泳馆及配套建筑的建筑、结构、电气、给排水、暖通及景观设计施工图PDF版以及项目基本材料、规划设计文档等。游泳馆的总建筑面积为40126.76平方米，地上4层，地下2层，建筑高度为23.9米，结构类型为钢筋混凝土框架结构。游客服务中心的建筑面积为1827平方米，建筑高9米，共2层，钢筋砼框架结构。配套建筑二的建筑面积505.7平方米，建筑高4.3米，共一层，钢筋砼框架结构。配套建筑三的建筑面积347.5平方米，建筑高4.55米，共一层，钢筋砼框架结构。配套建筑四的建筑面积208平方米，建筑高4.3米，共一层，钢筋砼框架结构。图纸包括:建筑总说明，节能说明，总平面定位图，平、立、剖面图，卫生间放大平面，门窗表，节点大样，管理用房放大平面图，防火说明，总平面图，游泳馆节能设计说明，平面图，外墙、平台轴线定位平面图，轴立面图，剖面图，楼梯详图，卫生间详图，视线分析，墙身详图，门窗详图，组合平面图，消防疏散平面图，楼梯大样，汽车坡道详图，风井详图，水泵房大样图，地下室节点详图；结构设计总说明，基础平面布置图，节点详图，柱平面布置图，基础梁平面布置图，结构平面图，梁平法施工图，墙柱平面布置图，楼梯结构图，挡墙及承台详图，混凝土结构设计总说明，楼梯构造通用图及说明，旋挖钻机成孔灌注桩说明，游客服务中心桩、承台及承台梁平面布置图，梁柱墙平法补充及调整，钢结构设计总说明，桩基说明，定位、结构平面图，基础详图，墙柱定位平面图，墙柱表，斜撑大样图，口部详图，板配筋图，汽车坡道大样图，钢结构节点详图；电气设计说明，主要设备材料表，配电箱干线系统图，弱电箱系统图，照明、配电、弱电、防雷、接地平面图，动力组合、动力平面图，泛光照明配电系统图，电缆防爆波井详图，通风控制原理图，报警间电气图，高压、低压配电系统图，低压系统示意图，竖向干线系统图，配电房平面布置图，视频监控系统图，自动喷灌平面图，泵坑电气详图，安装大样图；空调、通风工程施工图设计总说明，空调冷媒系统原理图、主要设备材料表，暖通空调通风平面图，游客中心暖通空调冷媒平面图，通风、排烟系统示意图，空调机房大样图，通风、空调风管及冷媒管平面图；给排水设计说明，图例和主要设备材料表，给排水、喷淋平面图，给水、污水、雨水、喷淋、消火栓系统图，自动喷水平面图，管网式七氟丙烷气体灭火系统设计说明，生活给排水系统图，卫生间给排水大样图等。
