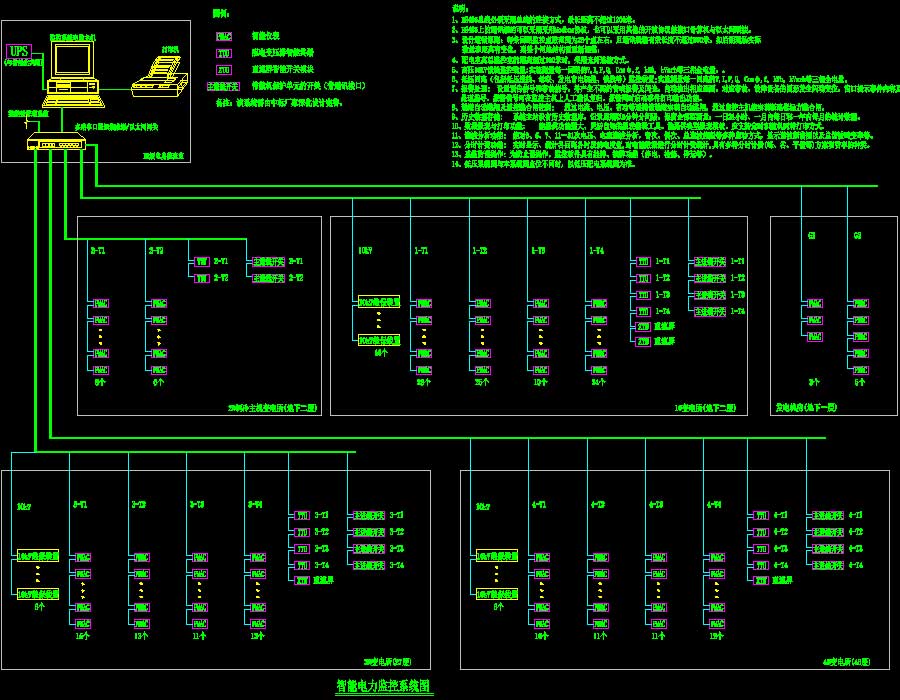

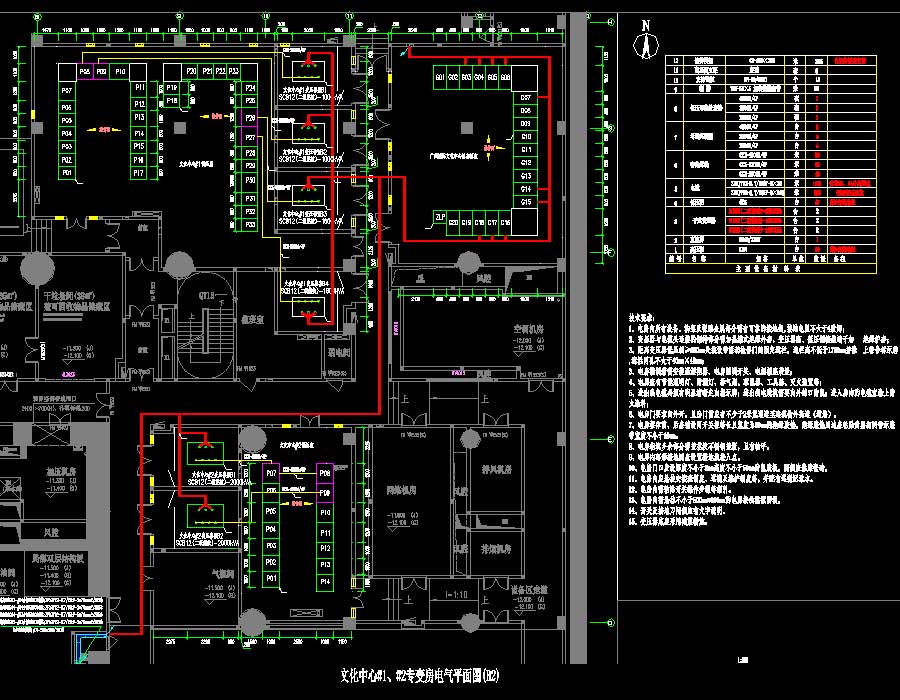

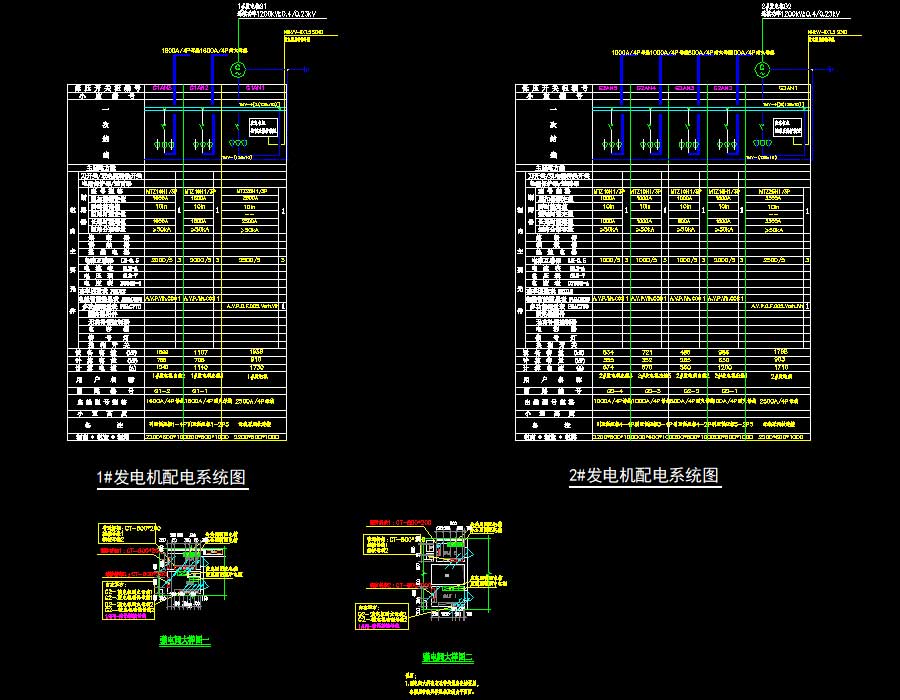

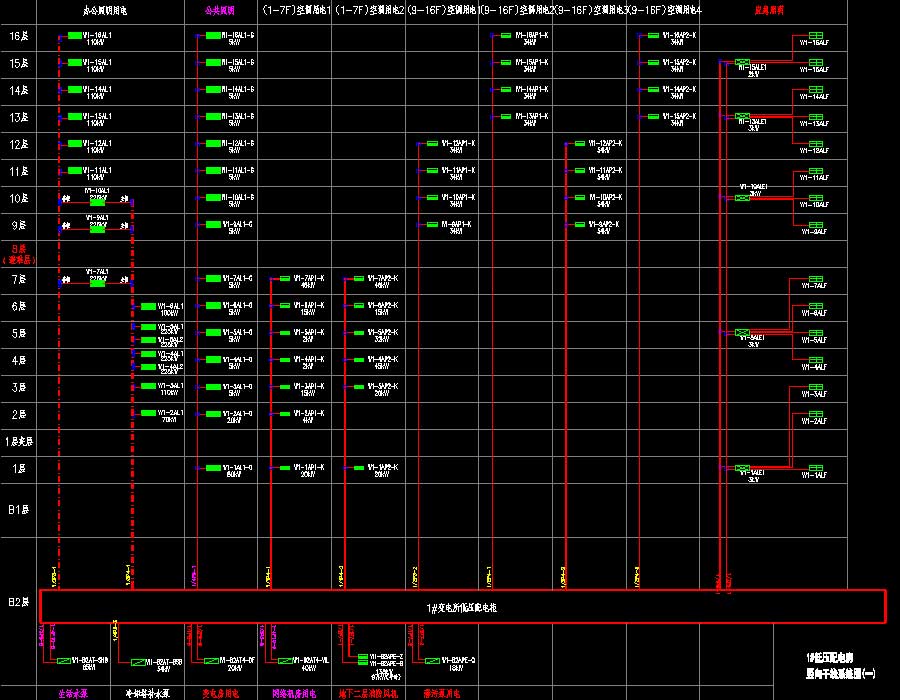

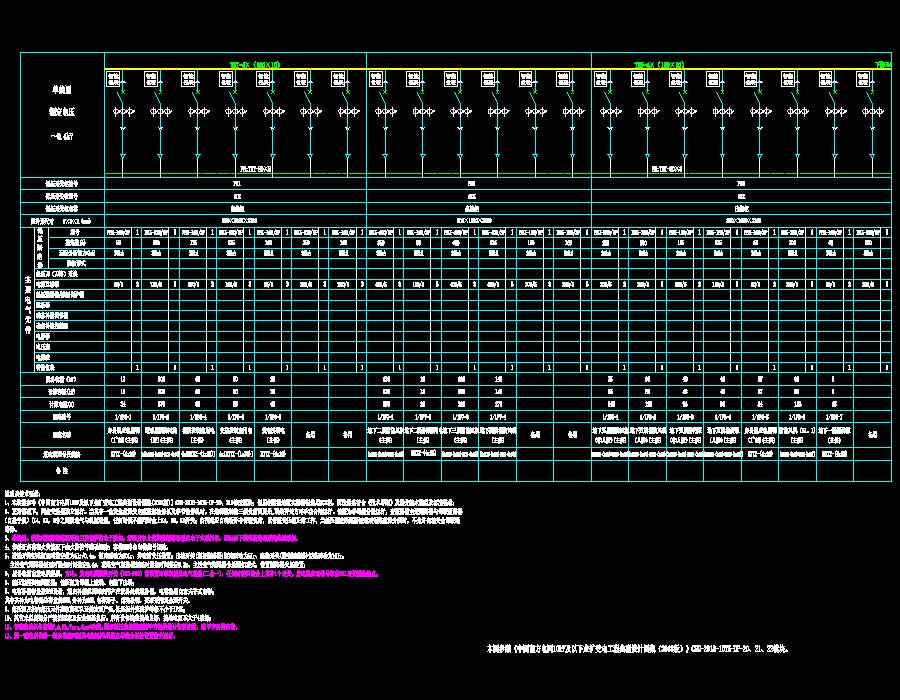

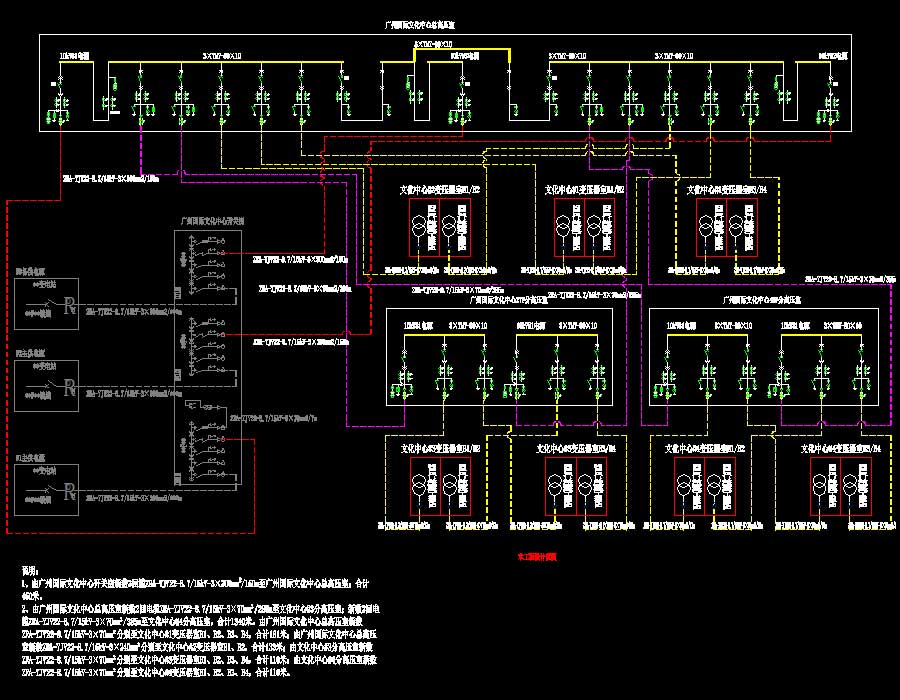

说明：该项目为某超高层国际文化中心机电工程施工图，为办公楼建筑，主要功能包括办公、商业、食堂餐厅、地下车库（地下5层为人防）；总建筑面积160714平方米，地下5层，地上54层，建筑高度为320米，属于一类高层建筑（超高层建筑）。图纸内容含：电气设计施工总说明、电气抗震设计专篇、发电机配电系统图、智能电力监控系统图、低压配电房竖向干线系统图、配电干线路由平面图、地下一层发电机房接地平面图、变配电设计说明、主要设备和材料表、10kV系统图、10kV电缆走向示意图、开关房I段母线结线图、开关房II段母线结线图、开关房III段母线结线图、环网柜(D柜)配网自动化三遥配置接线图、三遥6回路终端主控单元端子排图、环网柜(D柜)三遥二次回路原理图 、开关房电气布置、土建条件图、开关房地网、照明布置图、三电源多台两联络(高供高计3套计量,两主一备)10kV系统接线配置图、分高压室10kV系统接线配置图、高压计量柜二次结线原理图、进线柜二次结线原理图、联络柜二次结线原理图、分高压室出线柜继保二次结线原理图、变压器出线柜继保二次结线原理图(干变)、直流屏原理图、KYN计量柜手车式安装计量室内元件布置图、KYN高压手车式安装计量柜侧视及局部剖视图、KYN高压计量柜正视图及背视图、文化中心专变0.4kV一次系统图、文化中心#1专变0.4kV一次结线图、文化中心#2专变0.4kV一次结线图、文化中心#3专变0.4kV一次结线图、文化中心#4专变0.4kV一次结线图、室内10kV电缆路径图(B2)、文化中心#1、#2专变房电气平面图(B2)、文化中心#3专变房电气平面图、文化中心#4专变房电气平面图、文化中心#1、#2专变房土建条件图、文化中心#3专变房土建条件图、文化中心#4专变房土建条件图(46F)、文化中心#1、#2专变房地网图(B2)、文化中心#3专变房地网图(27F)、文化中心#4专变房地网图(46F)、文化中心#1、#2专变房照明布置图(B2)、文化中心#3专变房照明布置图(27F)、文化中心#4专变房照明布置图(46F)、文化中心#1、#2专变房安健环布置图(B2)、文化中心#3专变房安健环布置图(27F)、文化中心#4专变房安健环布置图(46F)等等及动力 防雷、照明、消防电、智能化、空调专业施工图及给排水、消防水、建筑照明景观水专业施工图及照明功率密度计算书等。
