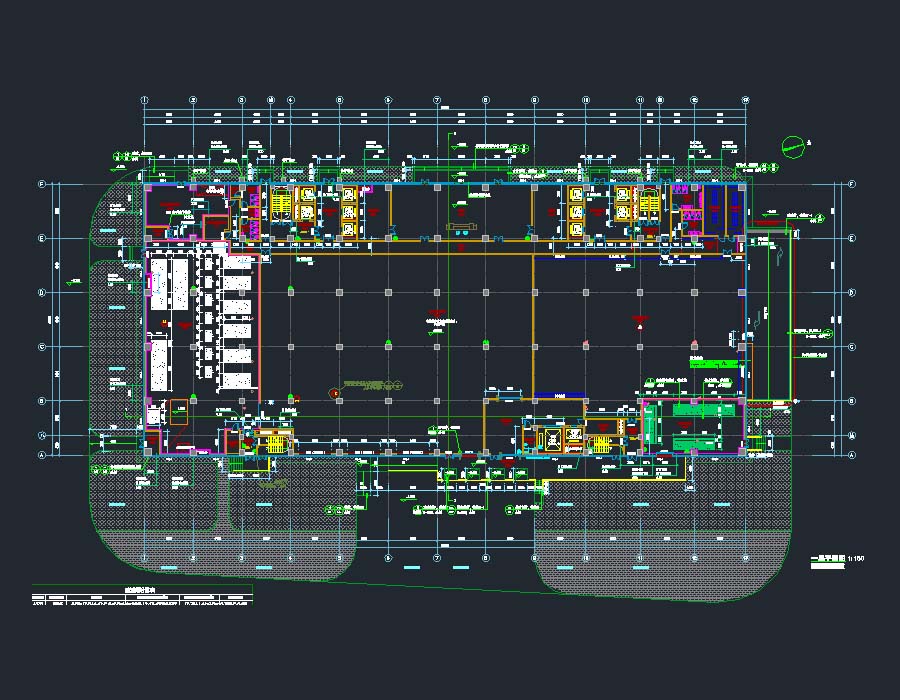

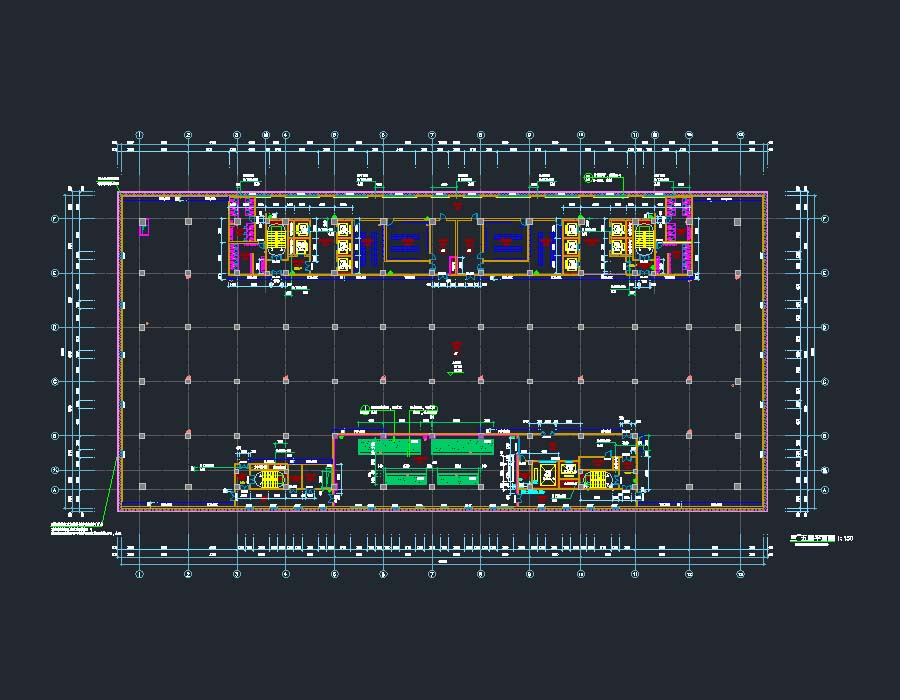

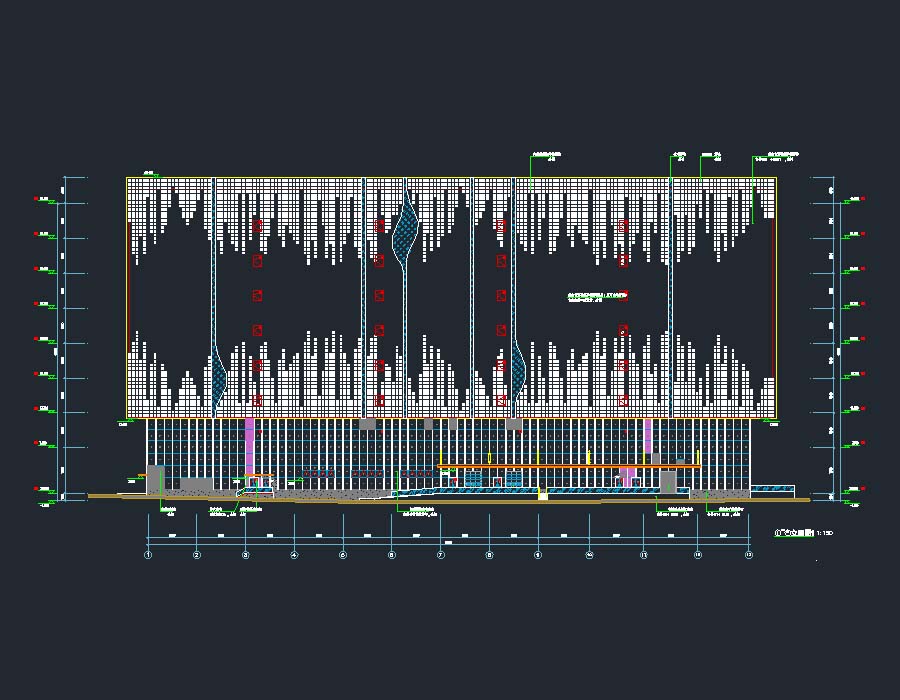

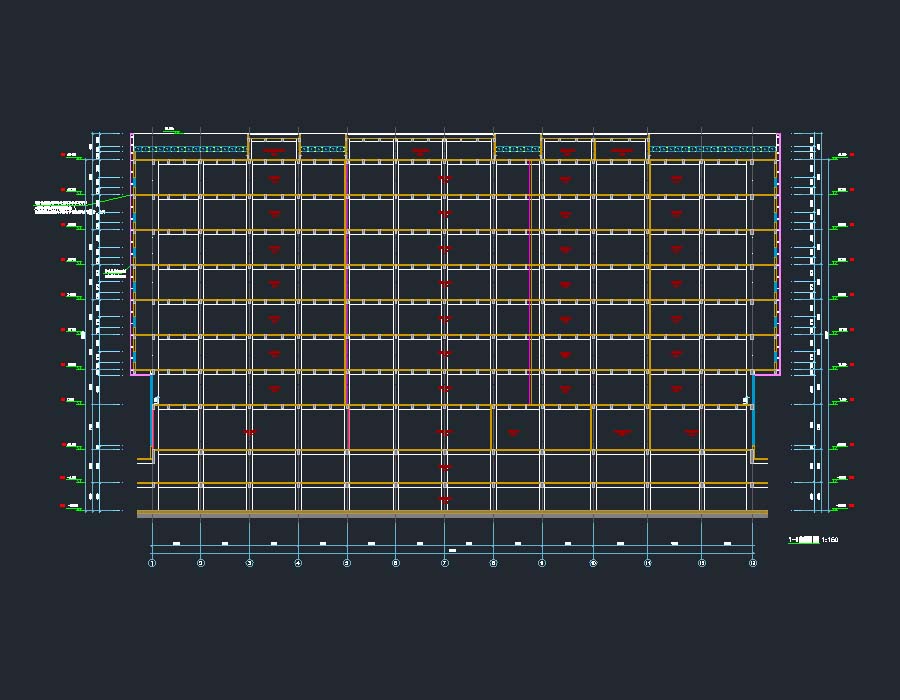

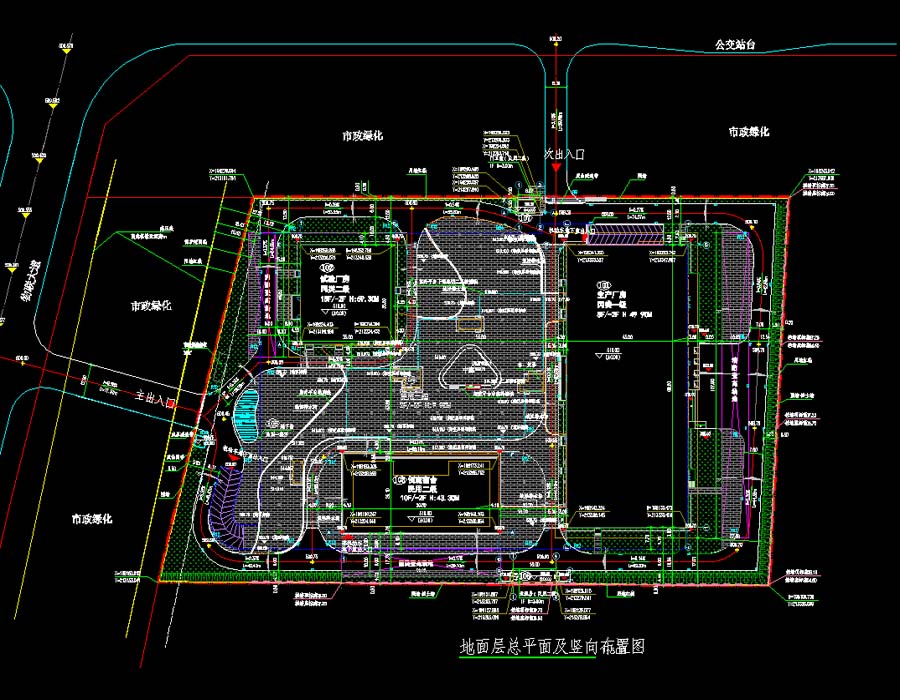

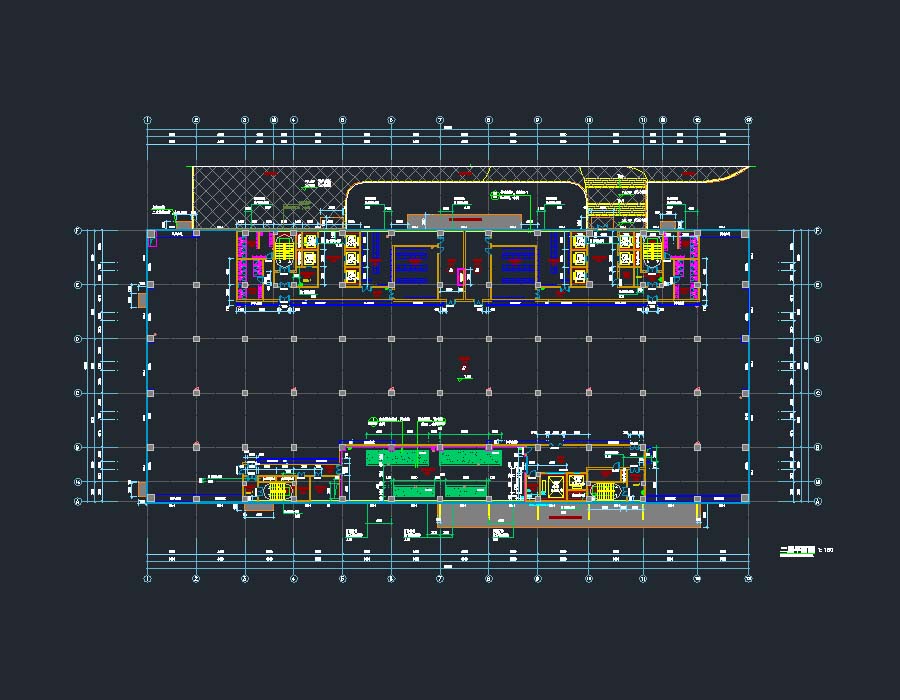

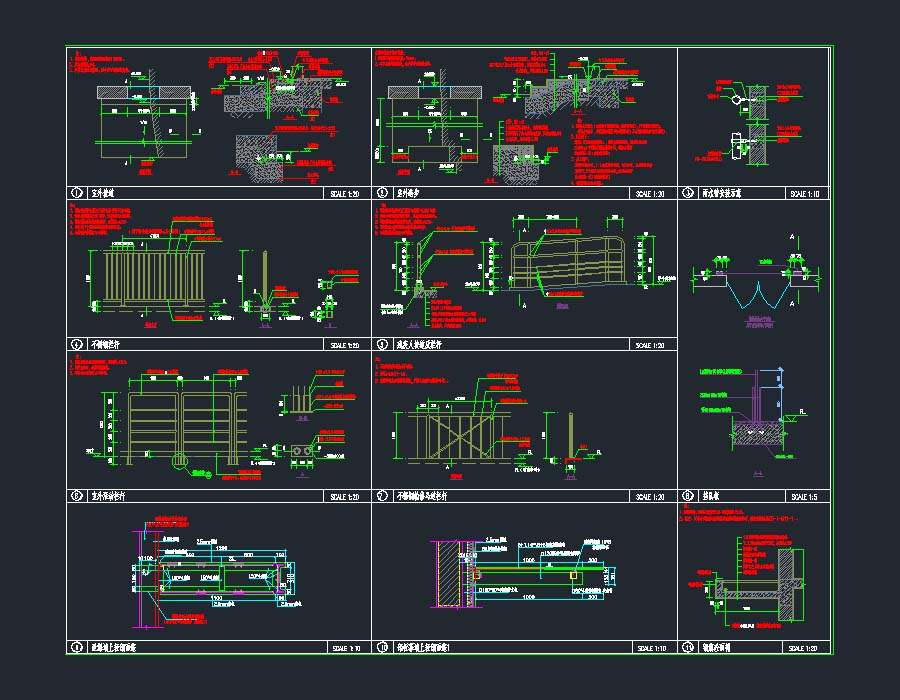

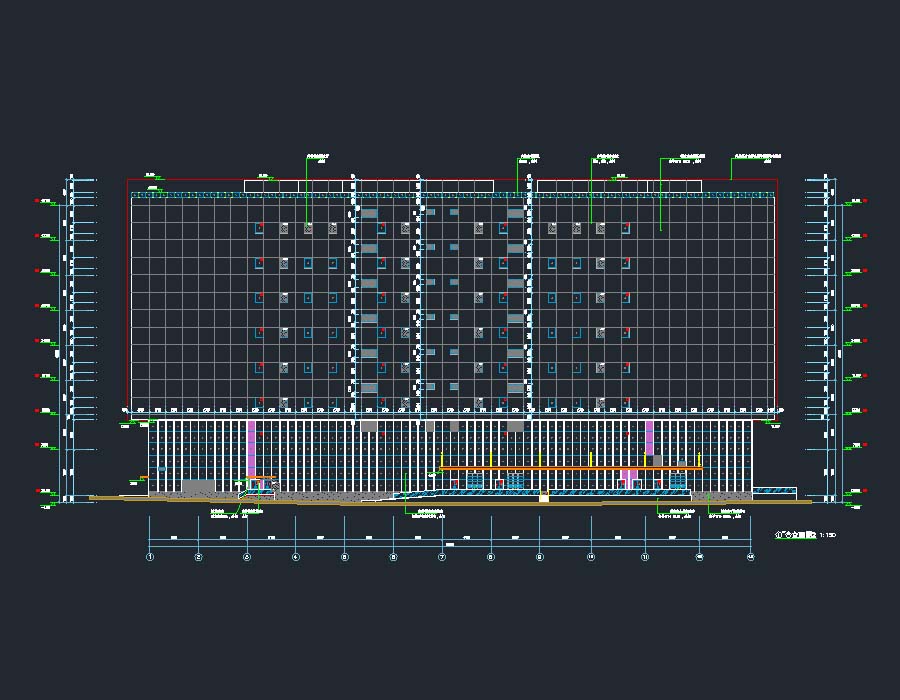

说明：某生产线项目—新建高层厂房、配套用房及地下室的总图、建筑、结构、暖通、气体动力、给排水、供电、电照、通信施工图以及基坑设计、勘察报告等。其中，生产厂房建筑面积为43395.06平方米，地上8层，地下2层，建筑高度为49.9米；试验厂房建筑面积为25549.98平方米，地上15层，地下2层，建筑高度为69.3米；倒班宿舍建筑面积为14354.17平方米，地上10层，地下2层，建筑高度为43.3米；架空层建筑面积为8102.95平方米，地上2层，地下2层，建筑高度为9.9米；垃圾房建筑面积为64平方米，地上1层，建筑高度为3米；门卫室建筑面积为37.26平方米，地上1层，建筑高度为3米；结构类型均为钢筋砼框架结构。图纸包括:总平面图及竖向布置图，总平面消防布置图，总平面索引图，总平面围墙定位图，场地剖面图，室外管线综合剖面图，围墙详图，道路详图，建筑施工图设计总说明，室内外装修构造表，节点详图，门窗表，门窗立面大样，节能设计说明，楼层平面图，立面图，剖面图，吊顶平面镜像图，防火疏散示意图，交通核详图，楼梯间详图，卫生间详图，幕墙详图，轴立面图，轴外墙板立面图，楼梯间、电梯厅平面放大图，结构总说明，柱、梁平法施工图，模板图，板配筋图，楼梯间结构图、剖面图，荷载分区图，核心筒墙柱平法施工图，结构平面布置图，暖通设计施工总说明，净化空调、排烟系统原理图，侧风口、设备布置平面图，给排水设计、施工通用说明，消火栓、给排水平面图，喷淋平面图，冷却塔详图，卫生间给排水大样图，消火栓系统轴测图，喷淋系统原理图，电气设计总说明及图列，干线系统图，电气火灾、消防电源监控系统图，智能余压监控、配电箱系统图，电力、照明、疏散应急照明平面图，自动控制原理图等。
