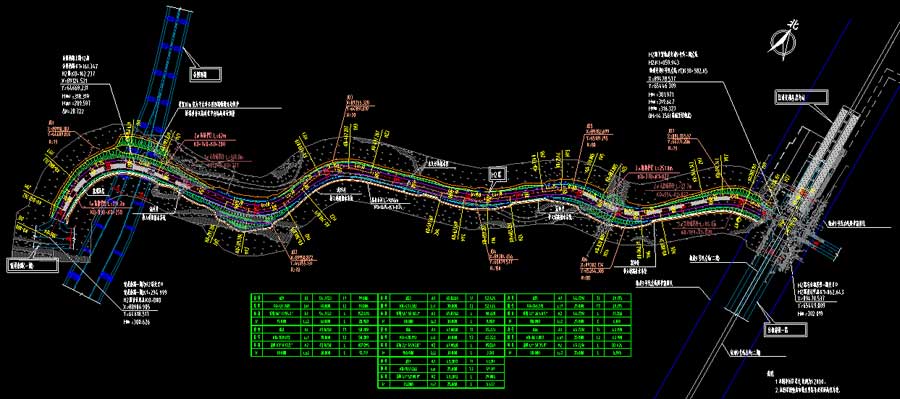

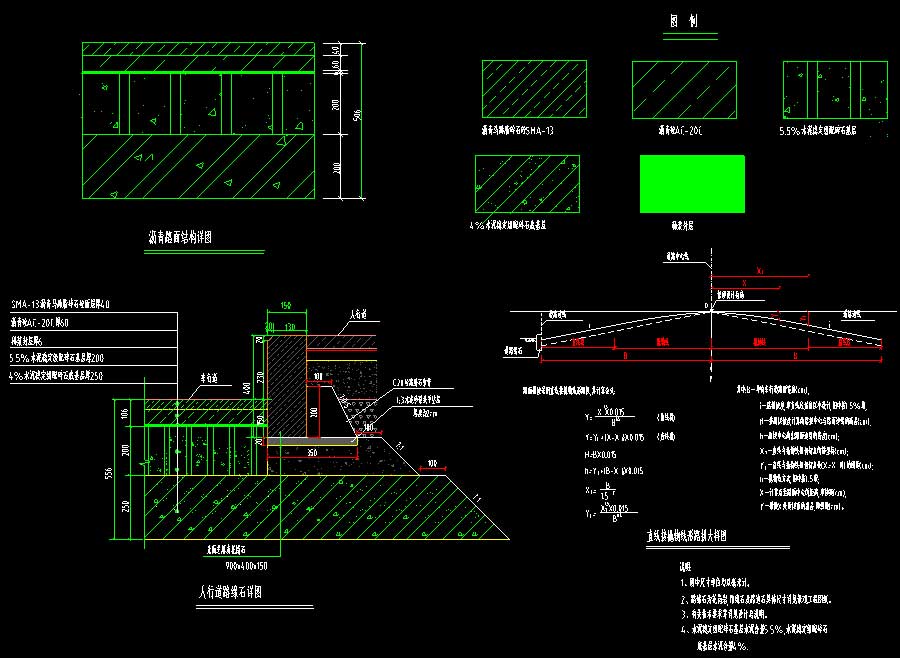

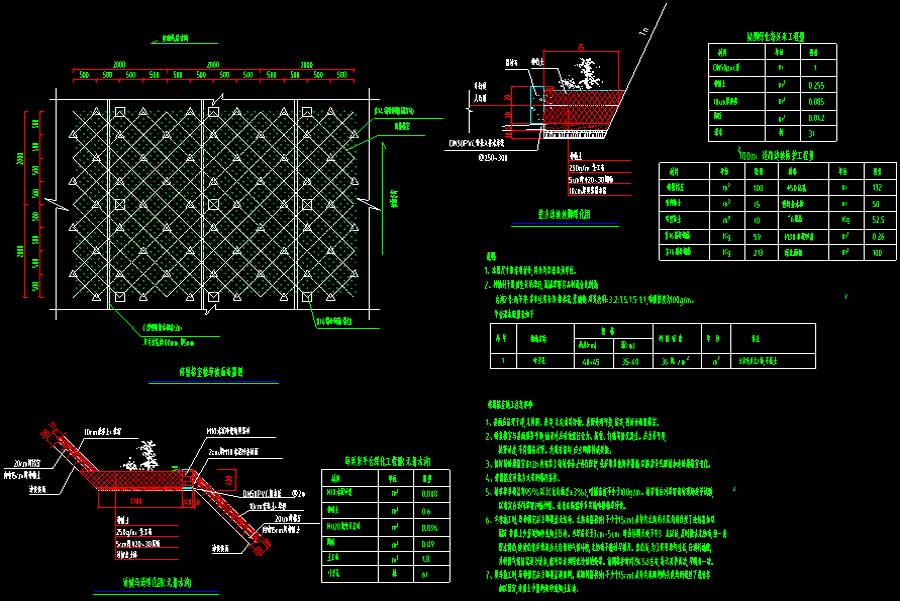

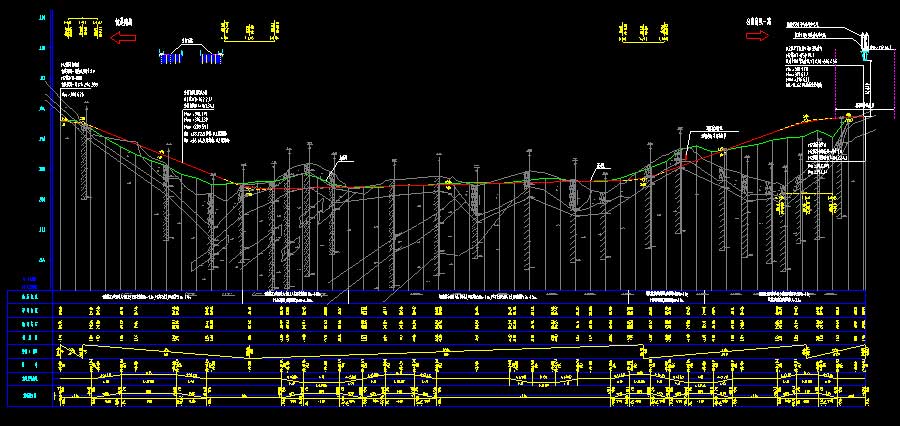

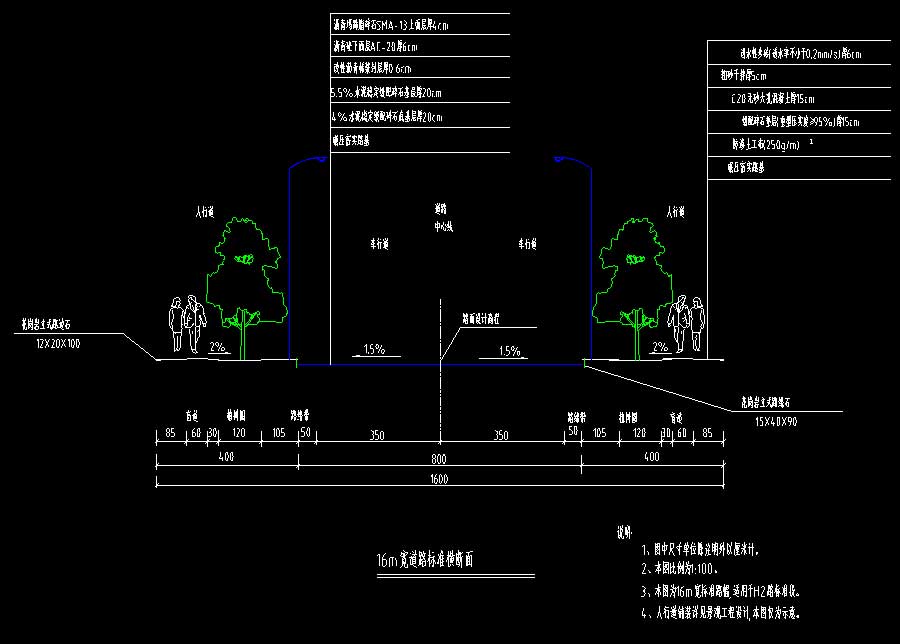

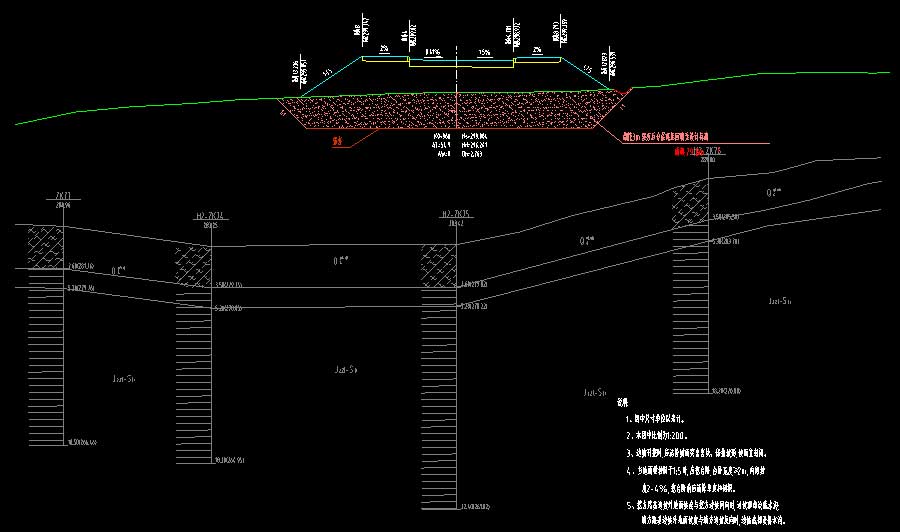

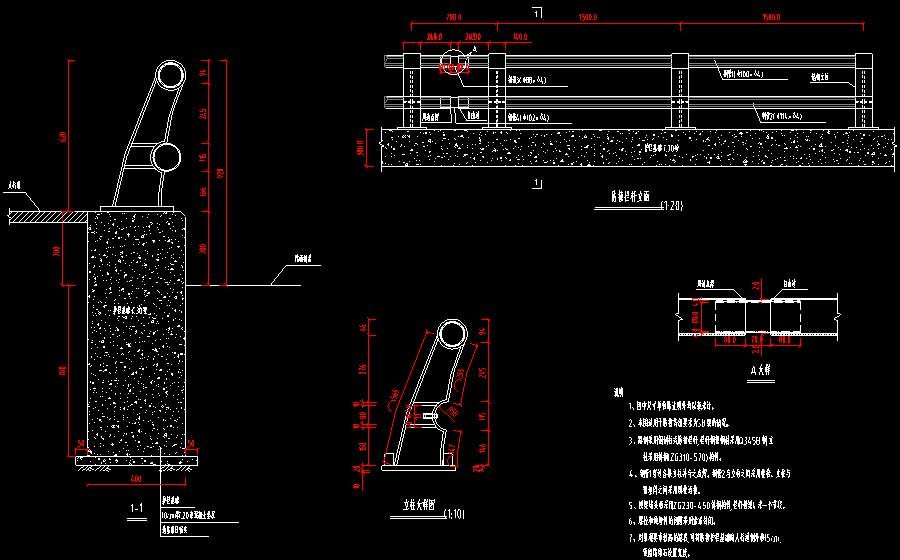

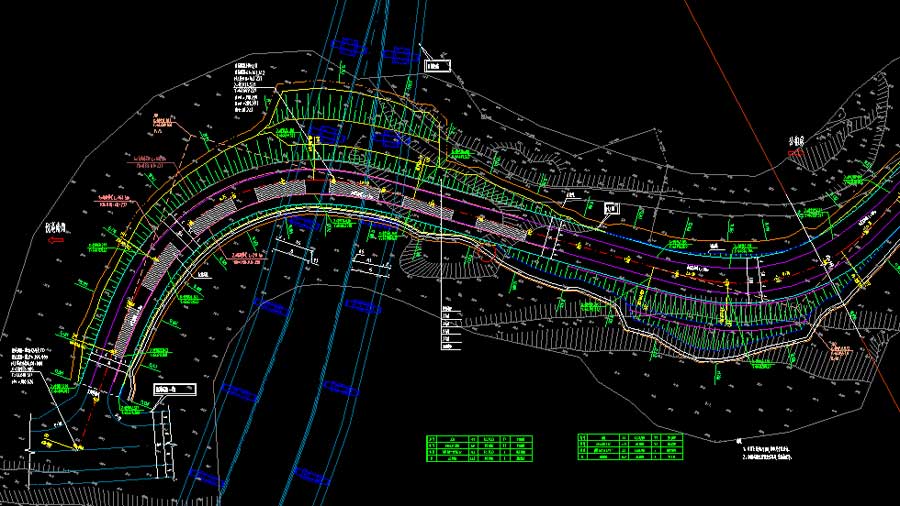

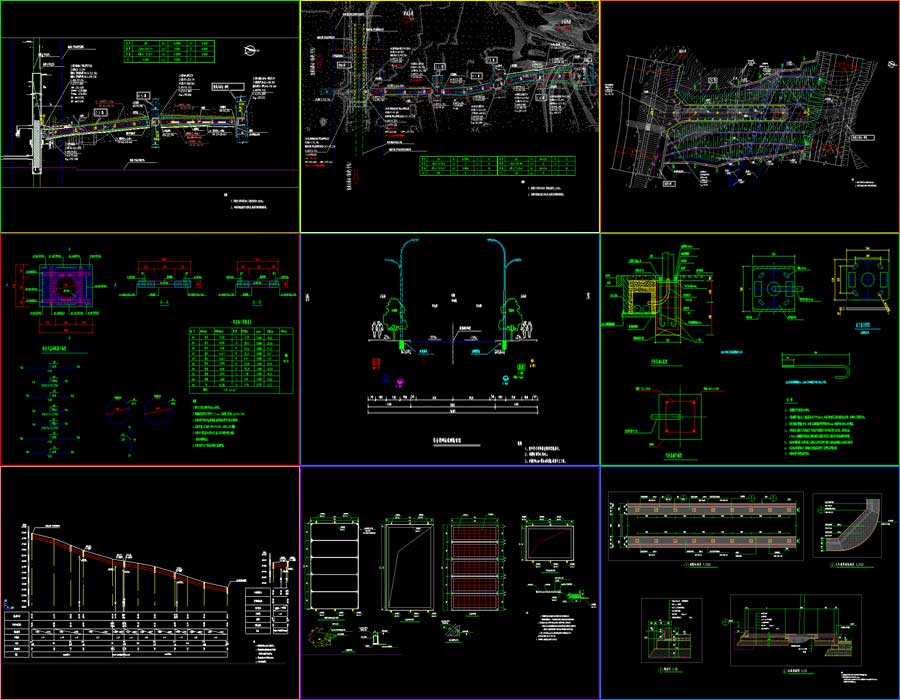

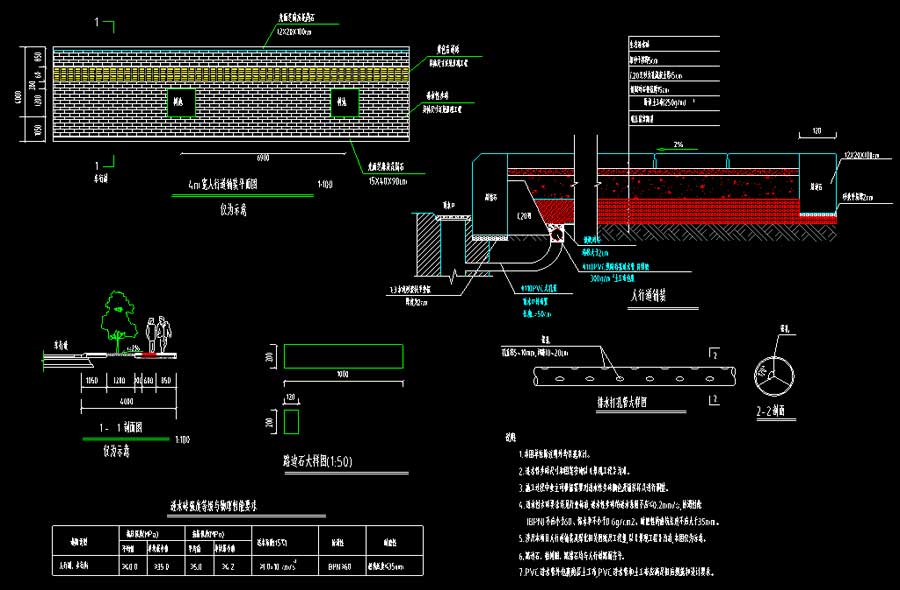

说明：该项目为某地7条市政道路工程施工图（含地勘资料），7条道路分别为H2道路、H5道路、Z3道路、Z4道路、Z5道路、Z6道路和Z8道路。H2道路全长约1062.643m，H5道路全长约563.712m，Z3道路全长约505.8m，Z4道路全长约931.956m，H2道路、H5道路、Z3道路、Z4道路幅标准宽度均为16m，均为城市支路，均为双向2车道，设计时速均为30km/h。Z5道路全长约1163.755m，路幅标准宽度为26m，城市次干路，双向4车道，设计时速为40km/h。Z6道路全长约209.514m，Z8道路全长约143.207m，Z6道路和Z8道路路幅标准宽度均为16m，均为城市支路，均为双向2车道，设计时速均为20km/h。图纸内容含：道路工程：道路说明，区位图，道路标准横断面，道路总平面图，道路总纵断面图，路线逐桩坐标表，道路分张平面图，道路分张纵断面图，道路典型横断面图，路基横断面设计图，特殊路基处理分布图，路面结构及路缘石构造详图，人行道铺装平立面及做法大样图，人行道残疾人通道设计图，盲道设计图，人行道栏杆大样图，抗滑薄层设计图，强夯设计图，截排水沟大样图；景观工程：景观设计说明，道路标准横断面，道路总平面图，道路分张平面图；给排水：排水施工设计说明，区位图，雨水系统平面图，污水系统平面图，排水总平面图，排水管网标准横断面图，雨污水检查井井表，排水分张平面图，大样图；综合管网：设计说明，区位图，电力管线标准横断面，电力总平面图，电力节点坐标表，电力分张平面图、纵断面图，电力排管断面图，电力排管工作井大样图，不锈钢下沉式盖板大样图；照明工程：照明施工图设计说明，灯杆大样图，供电区位图，照明分张平面图，灯杆及手孔布置关系图，灯杆基础配置图，防盗手孔井配置图，电缆管道埋设断面图，道路标准横断面图；交通工程：交通工程施工图设计说明，区位图，标准横断面图，标志标线设计图，交通标志版面设计图，指路标志版面设计图，机动车导向箭头大样图，地面道路标线大样图，单柱标志杆设计图等等。
