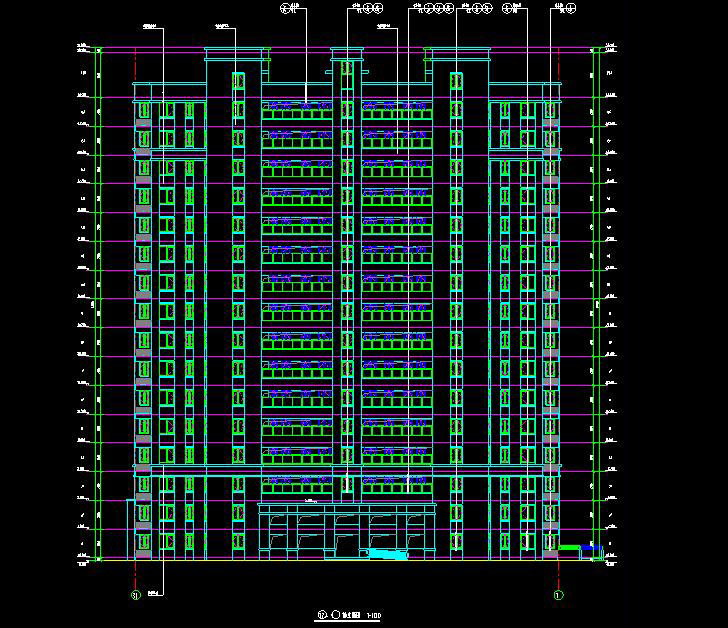

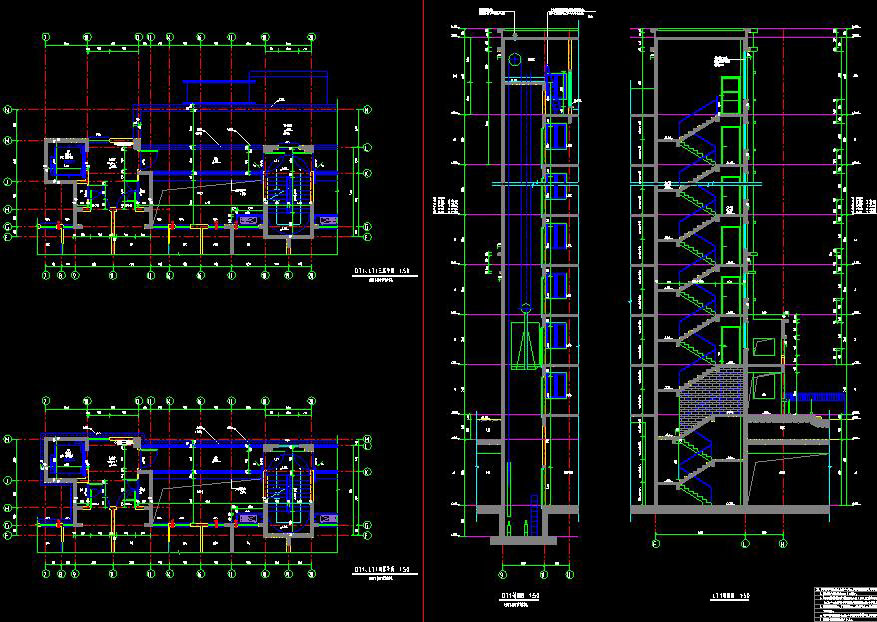

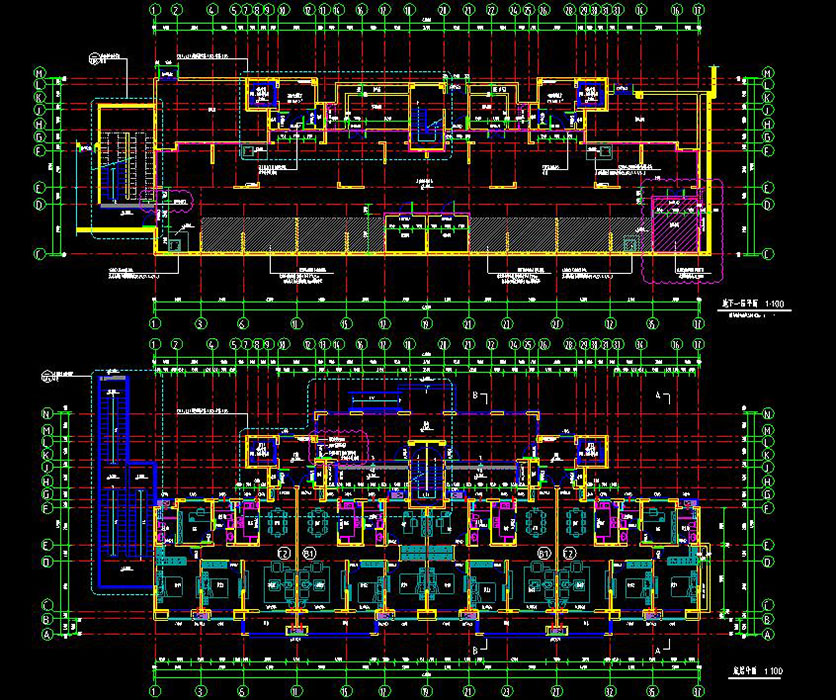

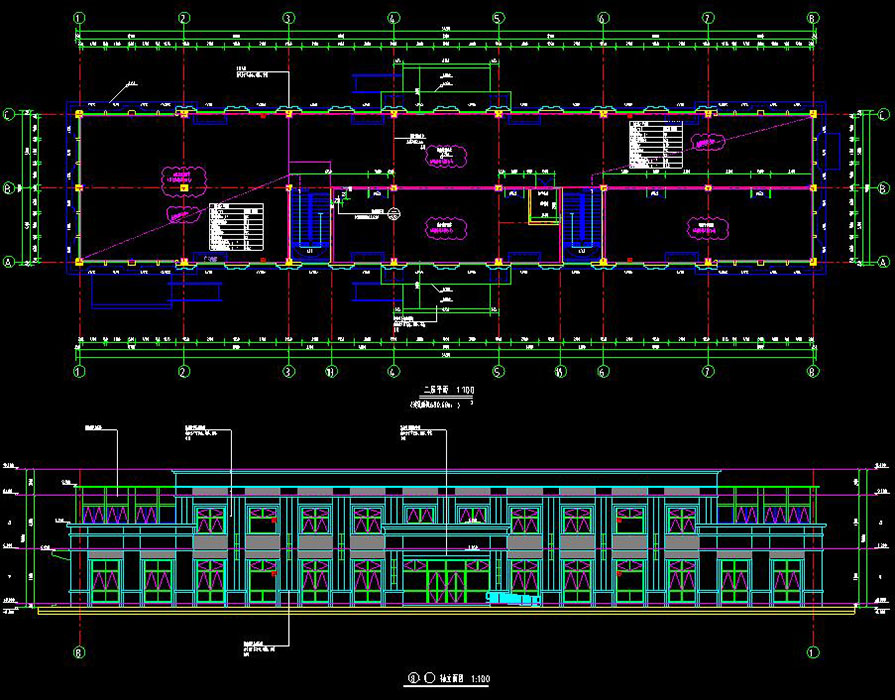

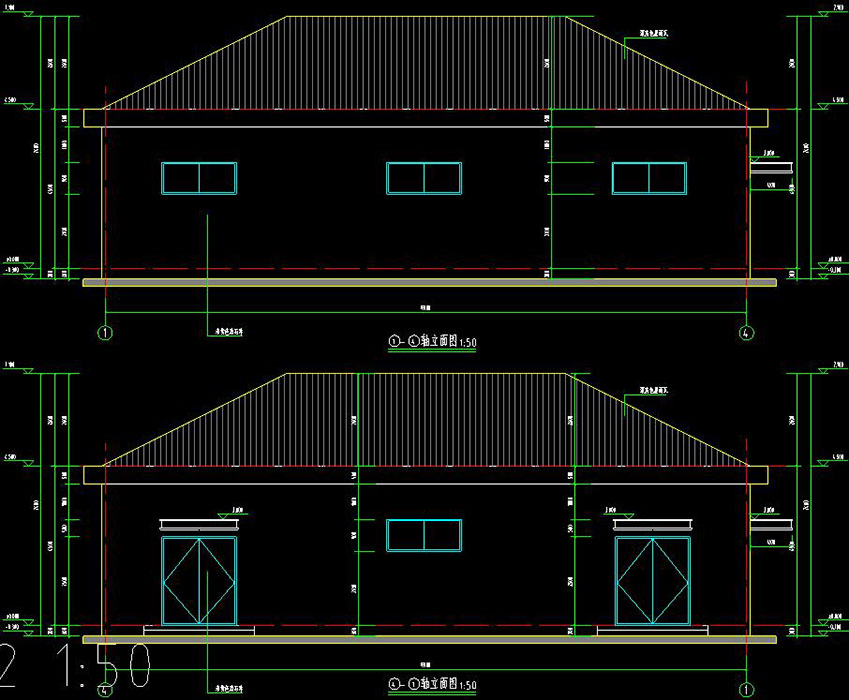

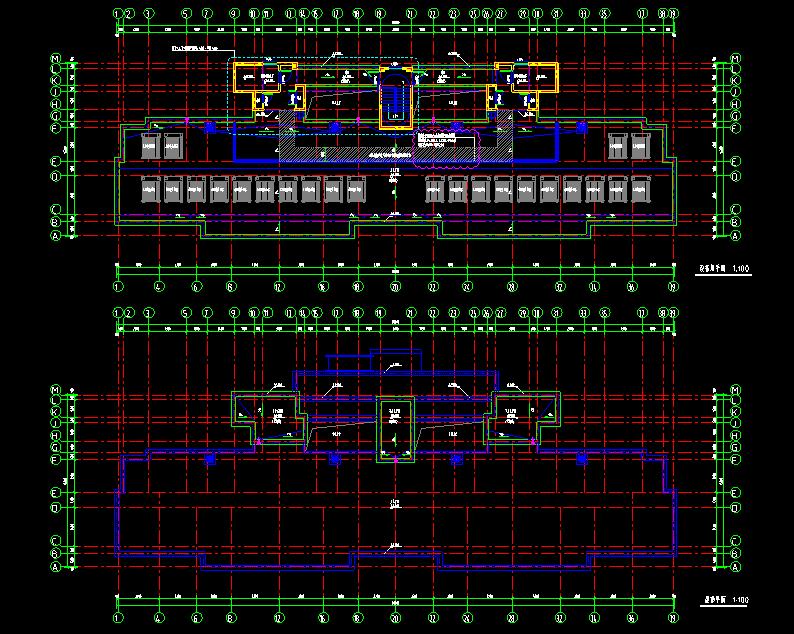

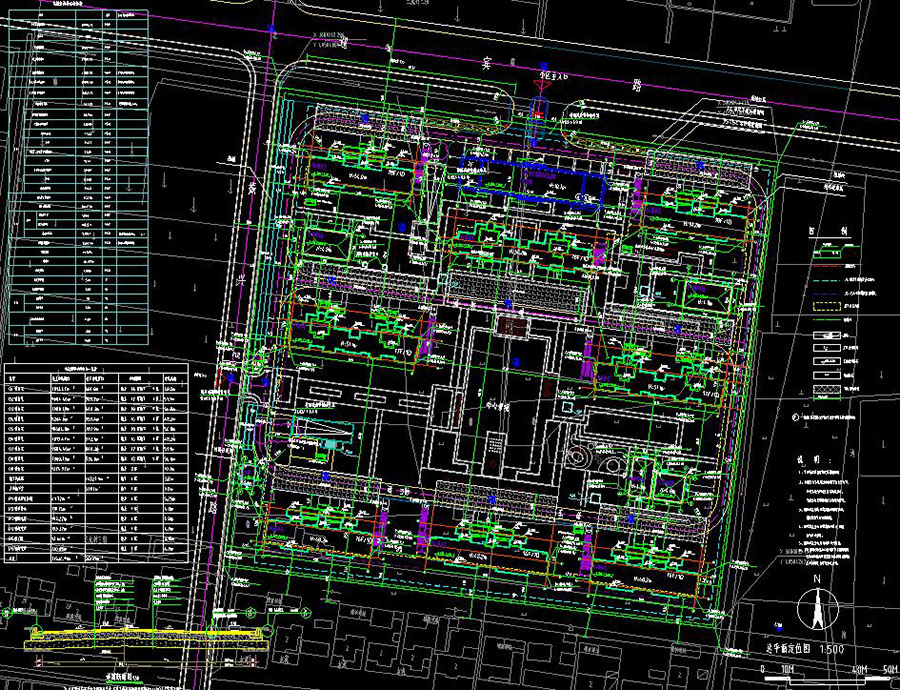

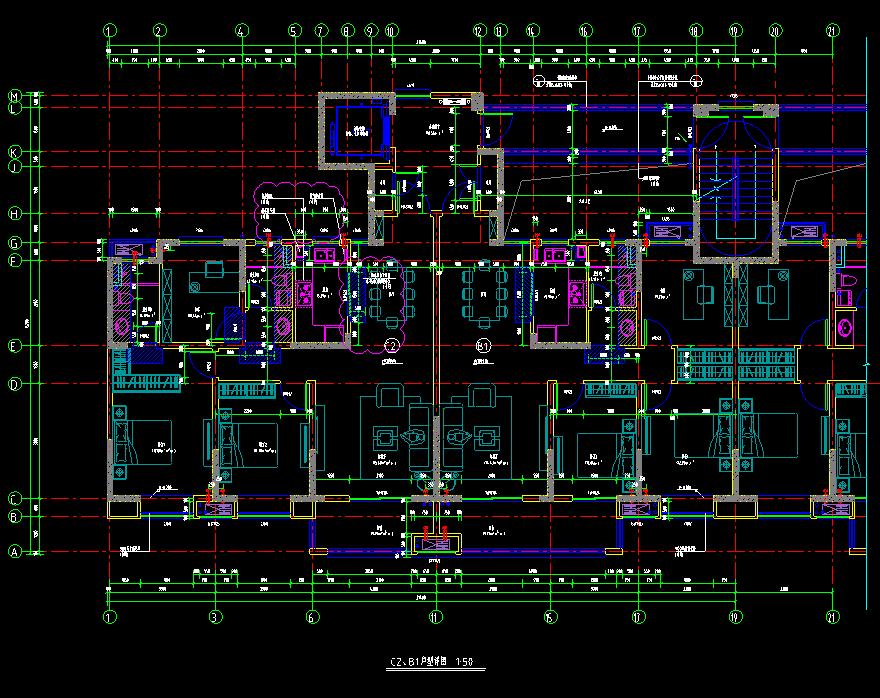

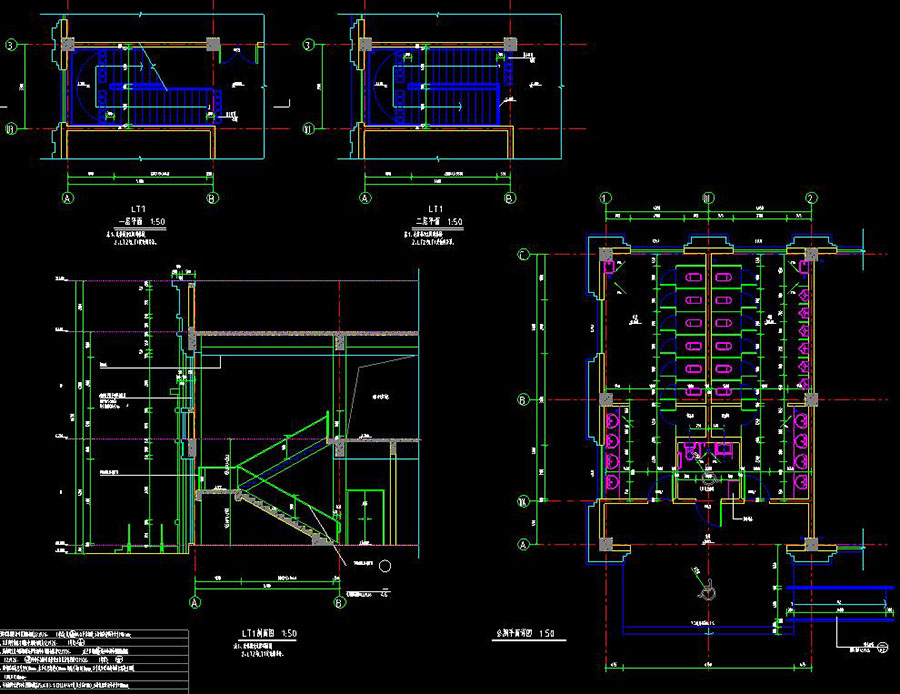

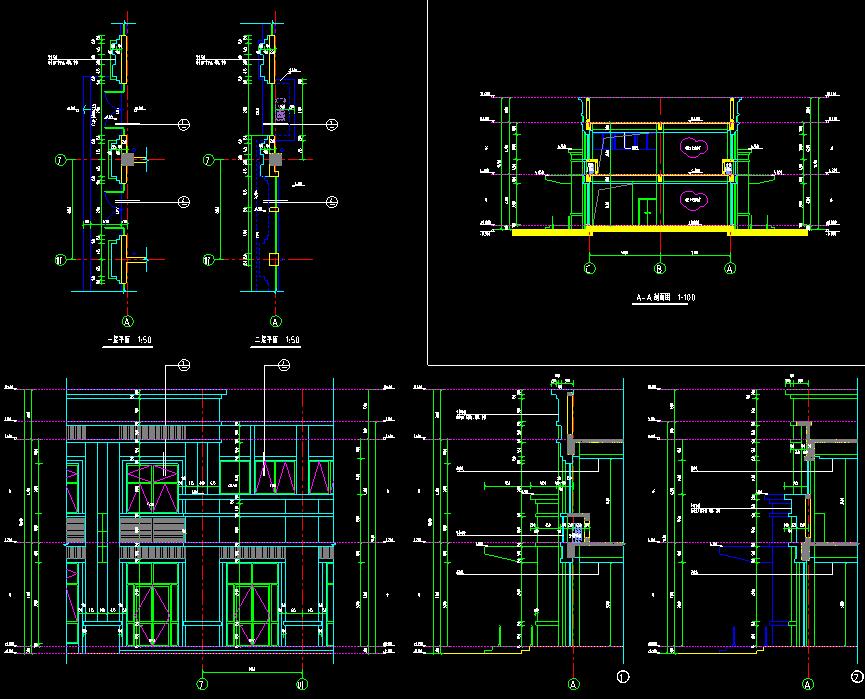

说明：安置房1~8幢住宅楼、9幢公共服务设施用房(含公厕)、P1~P6配套用房等项目建筑、结构、给排水、暖通、电气、人防、幕墙、装饰施工图，其中1、4、6幢住宅楼地上16层，建筑高度48.2m，建筑面积为7813.47、8264.6㎡，3、5、8幢住宅楼地上18层，建筑高度54m，建筑面积为7980.79、10404.8㎡，2、7幢住宅楼地上17层，建筑高度51.1m，建筑面积为9604.46㎡，9幢公共服务设施用房(含公厕)地上2层，建筑高度10.7m，建筑面积为1374.97㎡，P1幢垃圾分类间地上1层，建筑高度5.25m，建筑面积为41.72㎡，P2幢开闭所地上1层，建筑高度4.8m，建筑面积为119.75㎡，P3、P4幢配电房地上1层，建筑高度4.8m，单体建筑面积193.27㎡，2栋合计面积386.54㎡，P5幢门卫地上1层，建筑高度3.15m，建筑面积13.64㎡，P6幢配电房地上1层，建筑高度4.8m，建筑面积130.65㎡，地下车库地下1层，建筑高度3.8m，非人防建筑面积14827.9㎡，人防建筑面积5997㎡。图纸内容详细包含：绿色设计专篇，装配式建筑设计专篇(建筑)，各层平面图，立剖面图，户型详图，楼梯电梯详图，非机动车坡道详图，墙身节点大样，门窗表及门窗简图，工程设计说明，工程做法一(住宅部位)，防火与消防设计专篇；结构设计总说明，危险性较大的分部分项工程提示及说明，预制结构设计总说明，桩位平面布置图，基础平面布置图，剪力墙、柱平面布置图，剪力墙柱配筋，板结构配筋图，梁平法施工图，楼梯配筋图，非机动车坡道配筋图，墙身大样；给排水设计说明，机电管线抗震设计专篇，海绵城市设计专篇，给排水主要设备材料表，给排水及消火栓平面，自动喷淋平面，户型给水详图，户型热水系统原理图，户型给水系统原理图，户型排水详图，户型排水系统原理图，给排水系统原理图；暖通设计说明，防排烟设计专篇，暖通抗震设计说明专篇，车库机械排风控制示意图，排烟阀、防火阀、排烟口详图，疏散通道余压监控系统图，通风、防排烟平面图，机械加压送风系统示意图；电气设计说明，火灾自动报警系统设计说明，消防应急照明和疏散指示系统设计说明，电气抗震设计专篇，材料表，系统图，配电、照明、弱电平面图，火灾自动报警平面图，基础接地平面图等等
