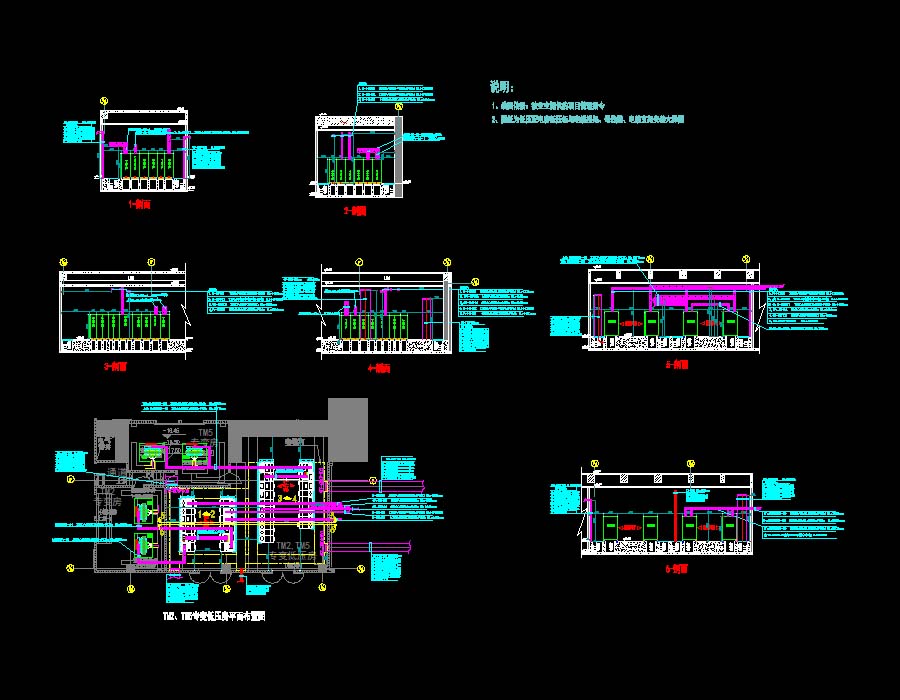

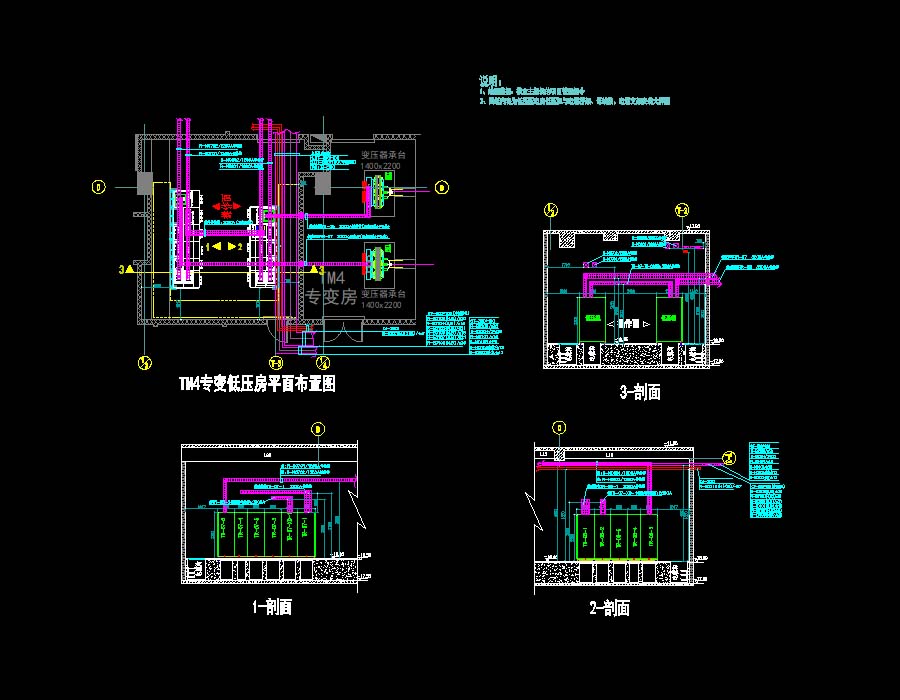

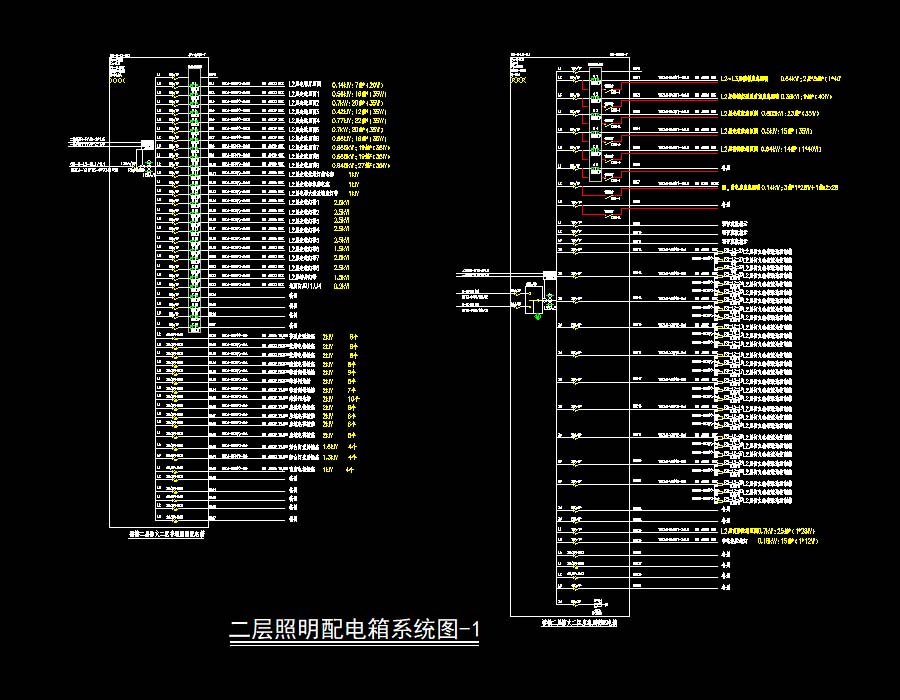

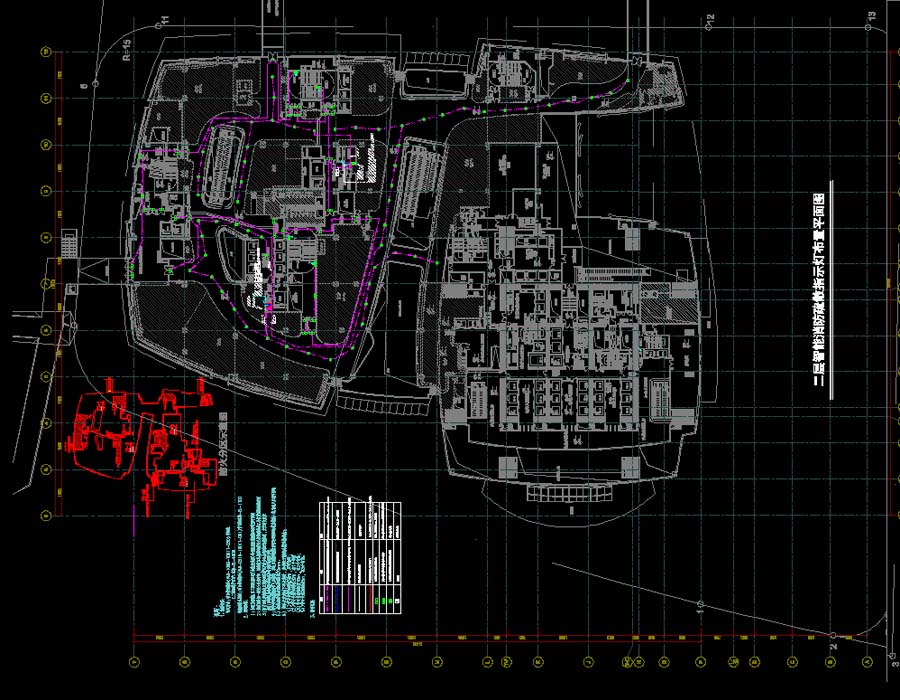

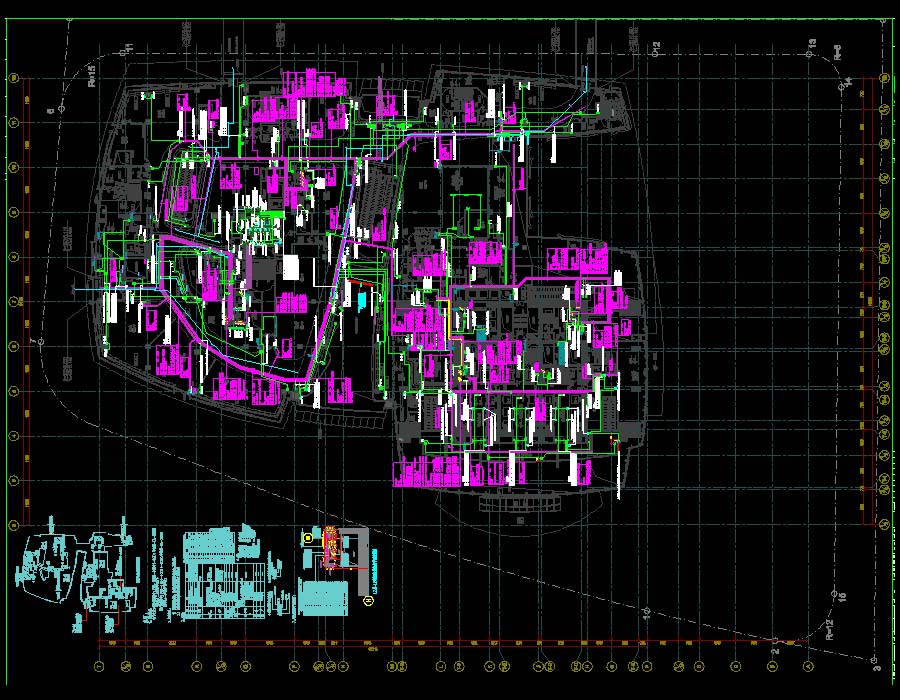

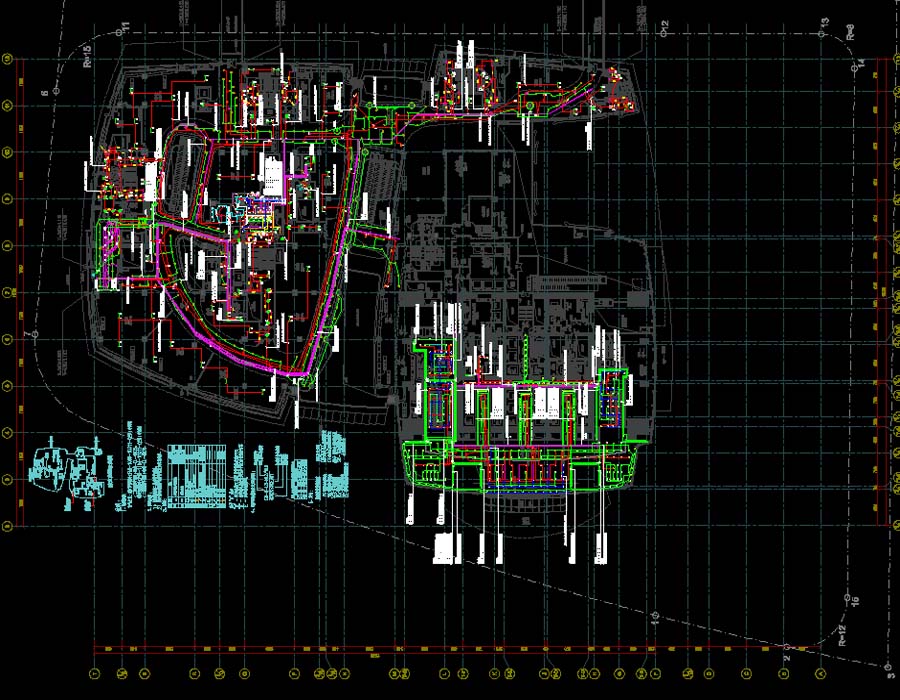

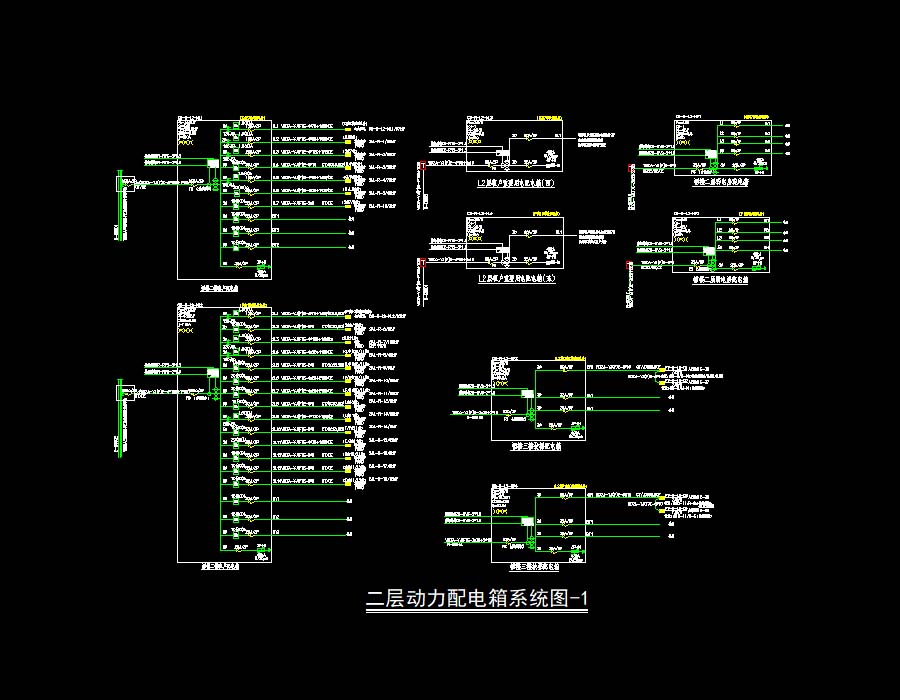

说明：该项目为某地块111层超高层大型商业综合体电气施工图，由530米高主塔楼，附属裙楼、地下室及绿地景观系统组成，层数111层，地下5层。主要功能包括塔楼酒店(93-108层）、塔楼服务式酒店(68-91层）、塔楼办公(7-66层）及裙楼商业与酒店功能区。地下室共五层，主要由车库、商业、后勤及机电用房组成。总建筑面积为507681平方米，其中，地下建筑面积为102879平方米，建成后主要功能为零售、餐饮用户、机动车库、设备房及附属管理用房。地上建筑面积为404802平方米，建成后主要功能包括高档商场、餐饮、办公楼、酒店、服务式酒店。图纸包括:电气设计总说明，电气图列及主要设备材料表，酒店裙楼低压接线图，裙楼、商业及地库低压接线图、干线图，发电机低压接线图，办公塔楼竖向干线图、低压接线图，强电与其它系统分界示意图，系统分界大样图，安装、接地系统大样图，母线槽安装大样图，BMS系统及消防强启控制原理图，智能消防疏散系统图及指示灯布置平面图，漏电火灾报警系统图，自动化管理系统图及线槽示意图，远程计量系统图，低压配电房平面布置图，安装大样图，基础平面图，发电机散热机房布置平面图及排风路线平面图和安装大样图，油罐房和油泵房布置图及大样图、发电机排烟管布置平面图及烟囱管井立面图，室外油管沟安装大样，发电机供油系统图，发电机组减震弹簧安装布置图及平剖面图和示意图，低压柜柜体布置图，动力配电箱系统图，动力平面图及主干线剖面图，接地系统说明及示意图，防雷接地系统界面图，接地平面图，照明配电箱系统图，照明平面图，灯带供电布置图等。
