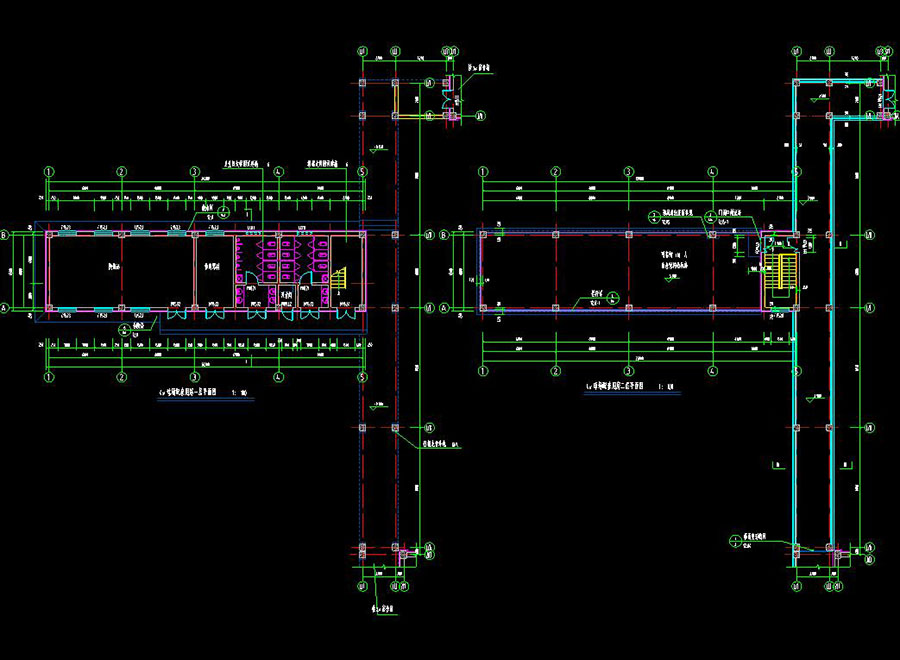

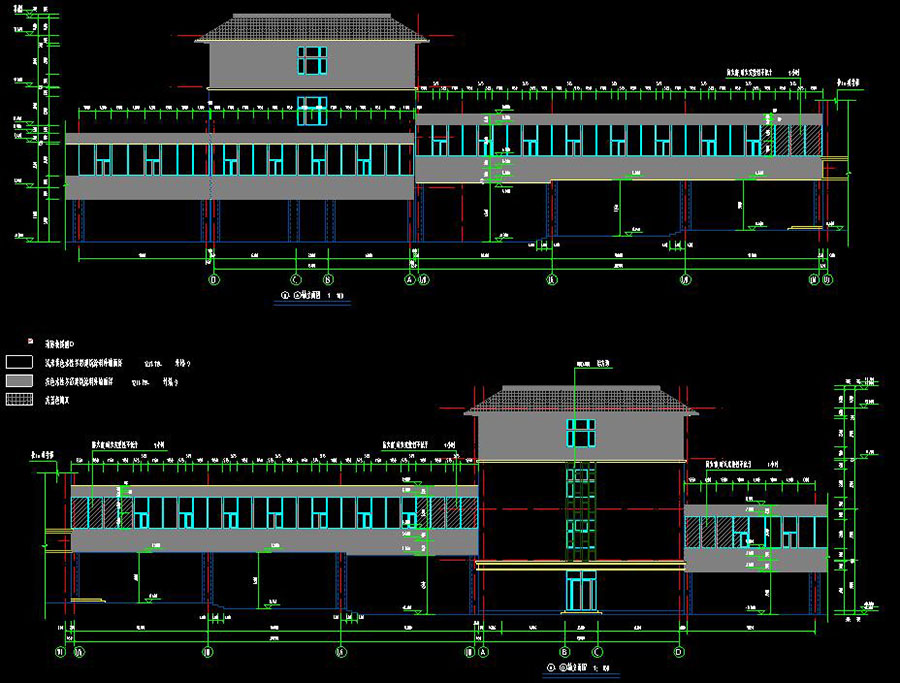

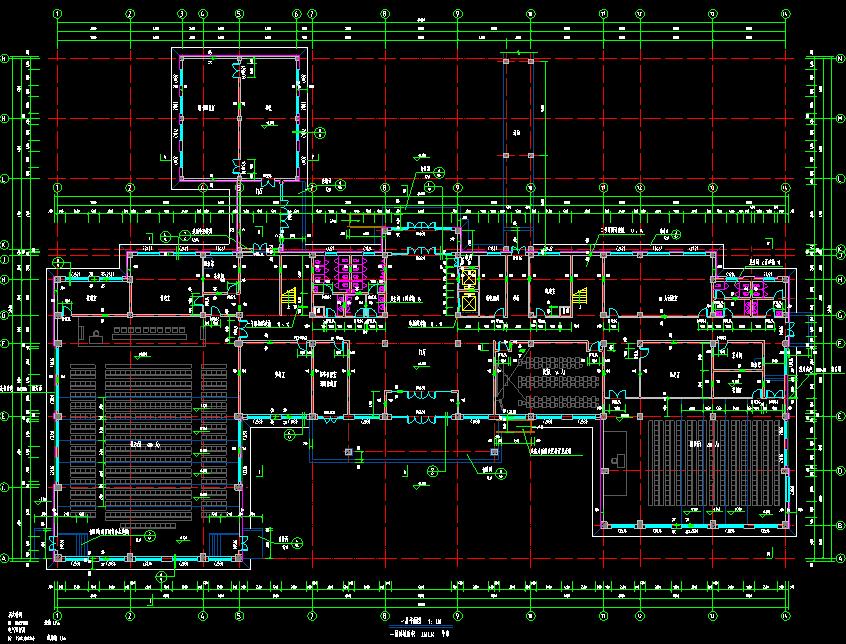

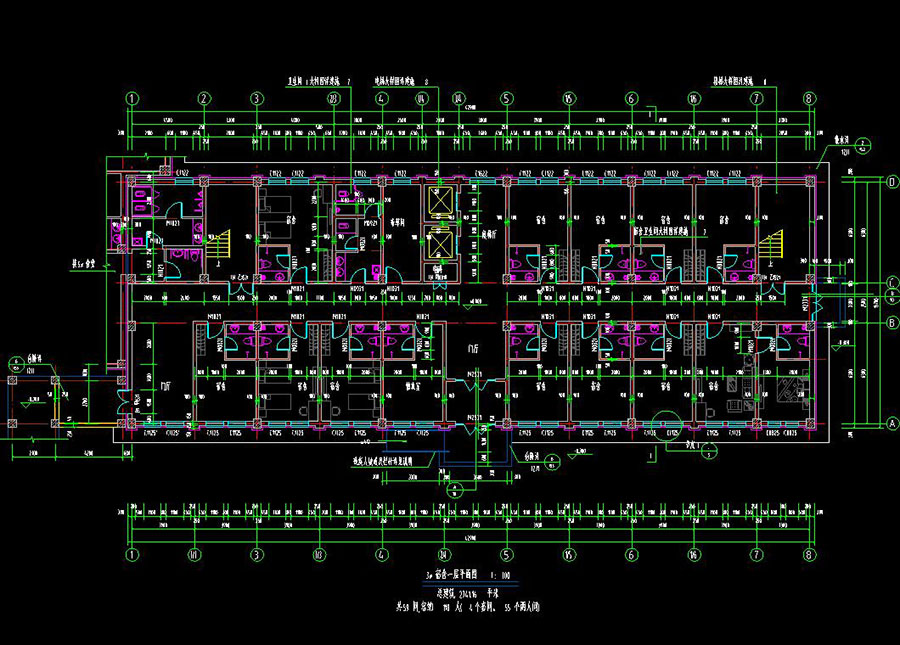

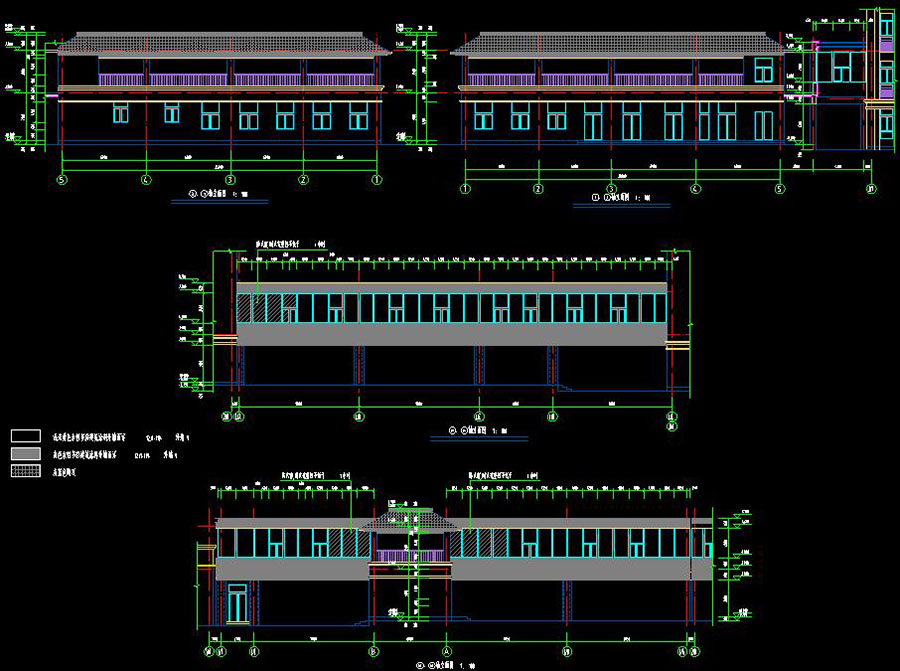

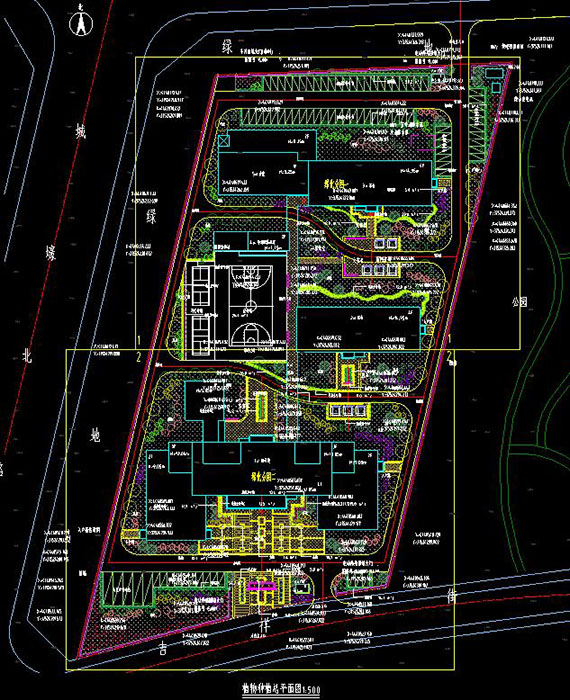

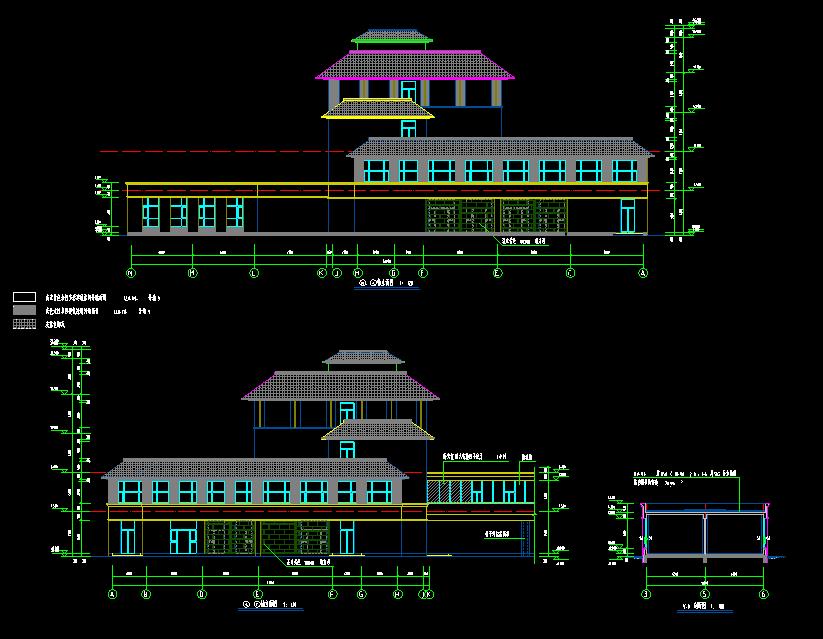

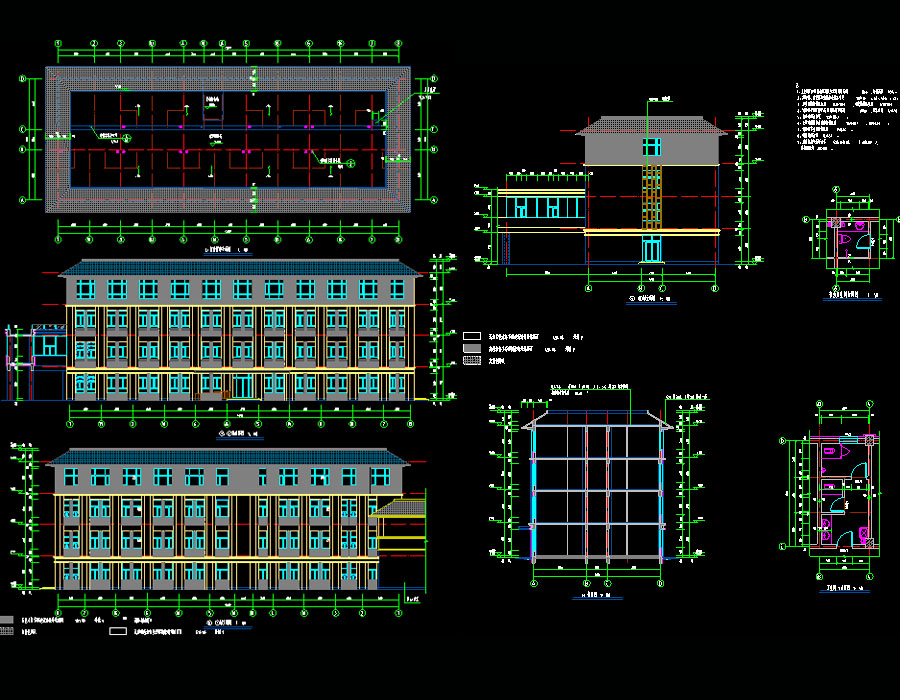

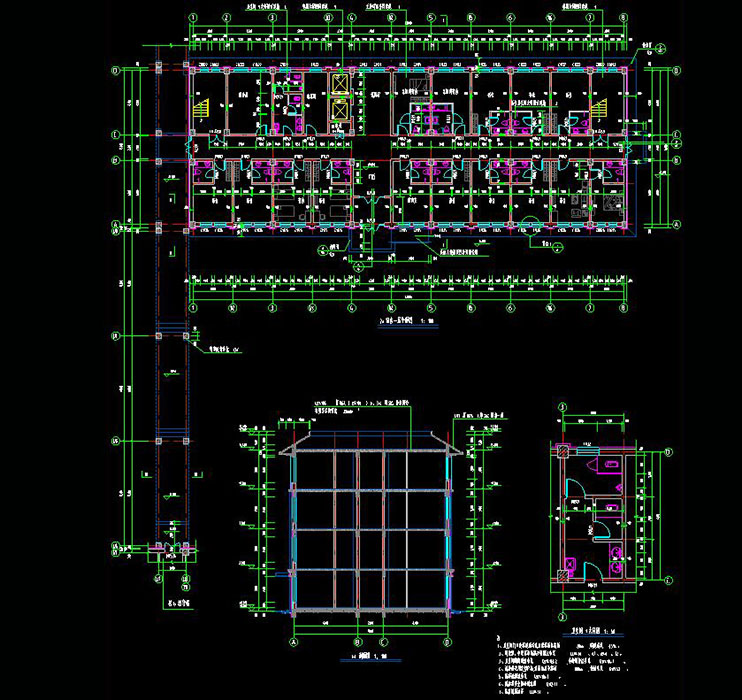

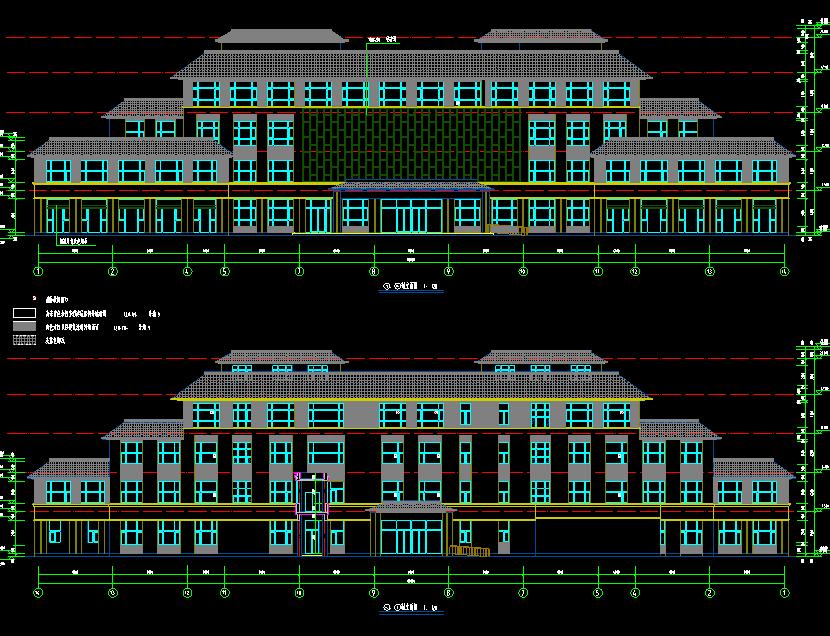

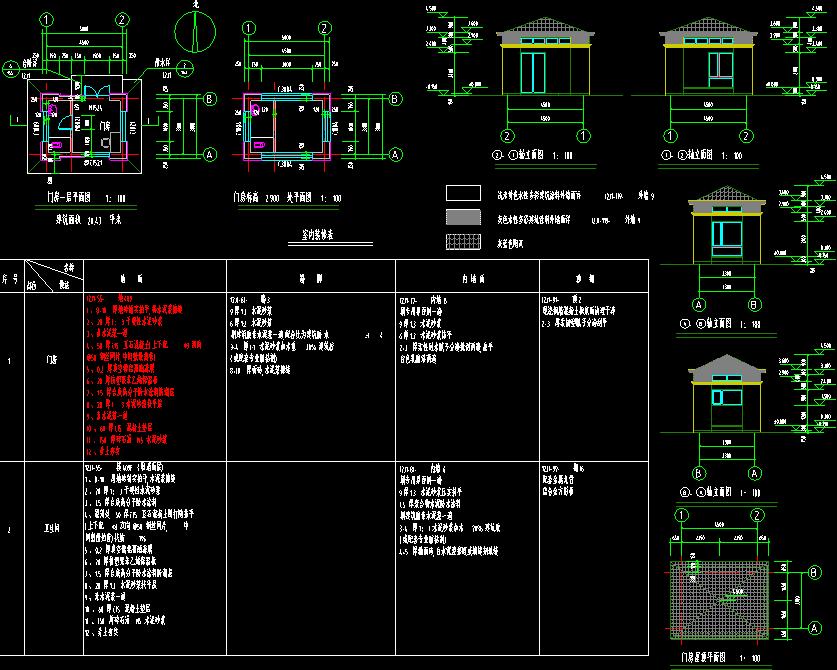

说明：某党校建设教学楼、宿舍、食堂、球场配套用房及换热站、门房等项目建筑、结构、电气、设备、装饰、室外景观施工图，其中1#教学楼地上4层，建筑高度17.4m，总建筑面积5660.13㎡，2、3#宿舍楼地上4层，建筑高度15.9m，总建筑面积均为2736.85㎡，连廊总建筑面积为249.24㎡，4#球场配套用房及换热站地上2层，建筑高度7.7m，总建筑面积为275.36㎡，5#食堂地上2层，建筑高度9.6m，总建筑面积为1023.25㎡，6、7#门房地上1层，建筑高度4.2m，总建筑面积为20.43㎡。图纸包含：目录，总平面图，绿色建筑设计专篇，设计说明，节能专篇，消防设计专篇，门窗表，室内装修表，平面图，铝方通造型大样图，顶层平面图，玻璃幕墙大样图，屋顶平面图，立剖面图，楼梯电梯平面剖面图，卫生间大样图，门窗大样图，墙身大样图；结构设计总说明，基础平面布置图，基础框柱平法施工图，各层框柱平法施工图，机房层框柱平法施工图，地梁平法施工图，各层顶梁平法施工图，顶板结构平面图，楼梯、墙身结构图；电气设计说明，配电干线系统图，强电系统图，消防应急照明及疏散指示系统说明，消防应急照明及疏散指示系统图，消防设备电源监控系统图，电气火灾监控系统图，防雷接地平面图，动力、插座平面图，顶层动力平面图，照明平面图，应急、疏散平面图，火灾自动报警及消防联动说明、系统图，火灾自动报警平面图，弱电设计说明，弱电图例表，公共广播系统图，综合布线系统图，有线电视系统图，保安监控系统图，弱电平面图；绿色建设设计说明，设计及施工说明，图例，采暖干管平面图，给排水、消防干管平面图，采暖、给排水、消防平面图，地暖平面图，空调平面图，屋顶空调室外机布置平面图，水箱间大样图，卫生间大样图，采暖系统图，给水、排水系、消火栓、雨水系统图；房间做法表，通用节点(天花)，通用节点(墙面、地面)，各层原始平面图、平面布置图、墙面材料图、地面铺装图、天花布置图、灯具尺寸图，卫生间平面立面图，报告厅立面，报告厅休息室，一楼大厅立面，节点详图等等
