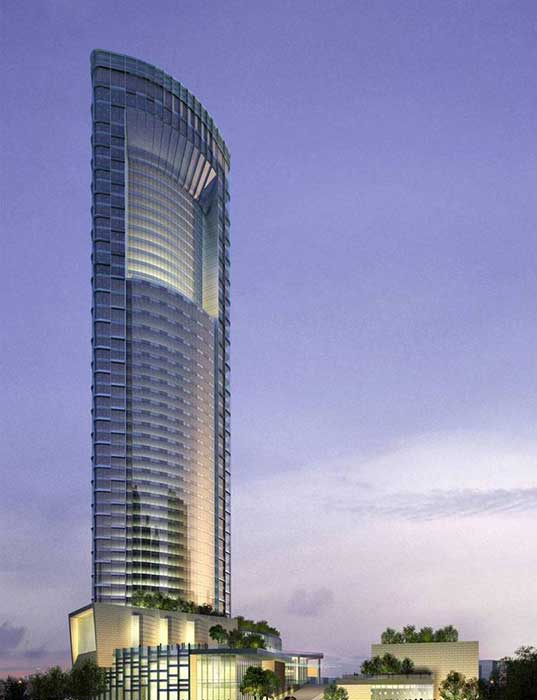

说明:该项目为某超高层高档酒店结构施工图,其功能包括酒店、会议、餐饮、娱乐、公寓等,总建筑面积约10万平方米。其中地下2层,建筑面积约2万平方米,地上46层,建筑面积约8万平方米,塔楼屋面高度189.25米,最高点高度为193.81米,裙房屋面高度为24米,局部25.7米。塔楼采用钢筋混凝土框架-核心筒结构体系,外框柱采用钢骨混凝土柱,部分框架梁采用钢骨混凝土梁,裙房部分采用钢筋混凝土框架结构体系。图纸内容含:结构说明,桩平面布置图,桩详图,基础详图,锚杆平面布置图,基础平面布置图,底板配筋平面图,基础及锚杆详图,挡土墙详图,梁配筋平面图,结构平面图,屋顶悬挂桁架剖面示意图钢梁截面表,塔楼节点详图,楼梯详图,电梯详图,汽车坡道详图,裙房框架柱表,人防详图,消防水池结构图,墙体留洞图,塔楼柱详图,塔楼钢结构节点,墙体开洞图,模板平面图,板配筋平面图等等。
结构类型:框架基础类型:筏基,桩基抗震烈度:7度抗震风压:0.65kN/㎡雪压:0.4kN/㎡建筑面积:100000㎡建筑高度:189.25m地上层数:46层地下层数:2层高度类别:超高层图纸深度:施工项目地址:设计时间:
