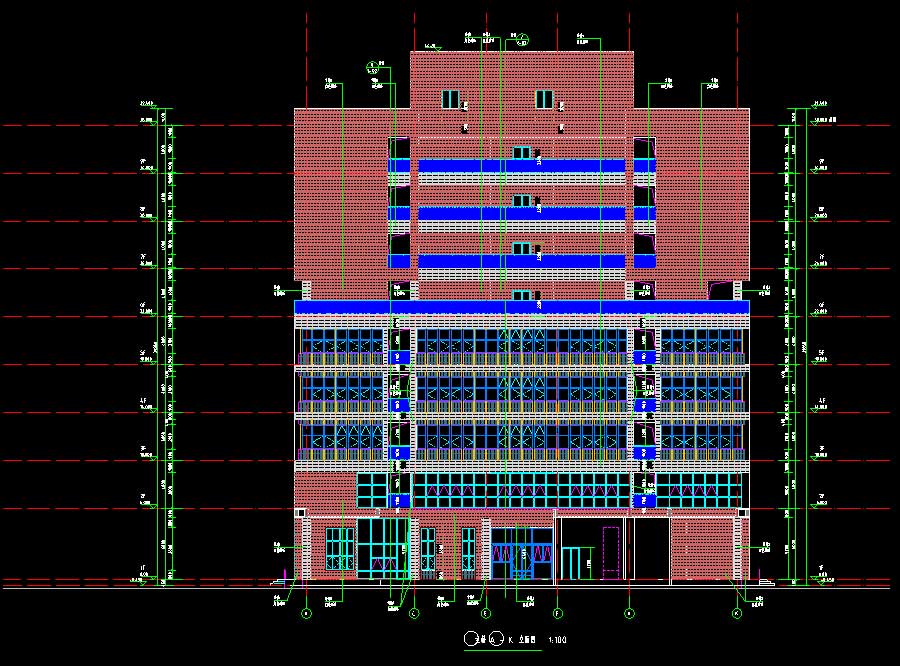

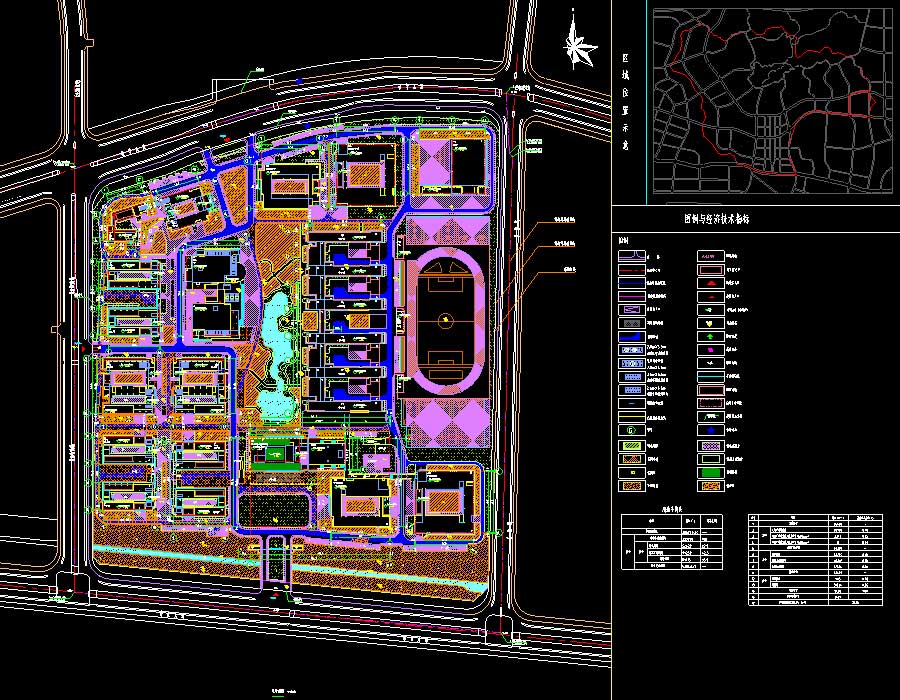

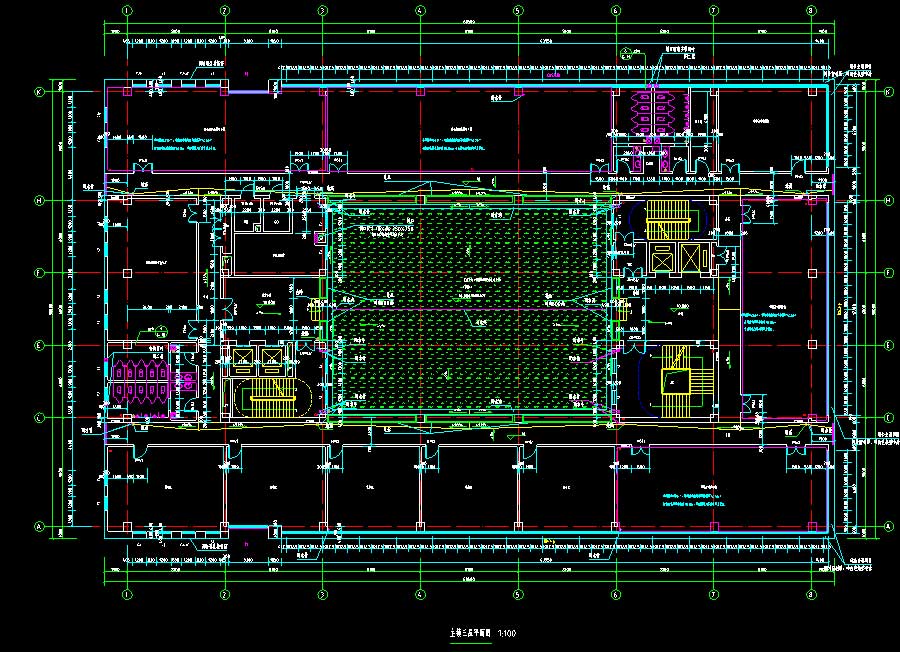

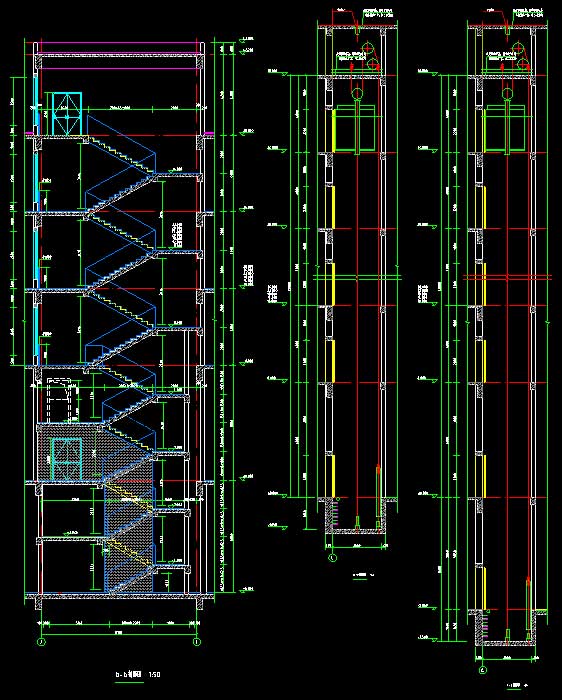

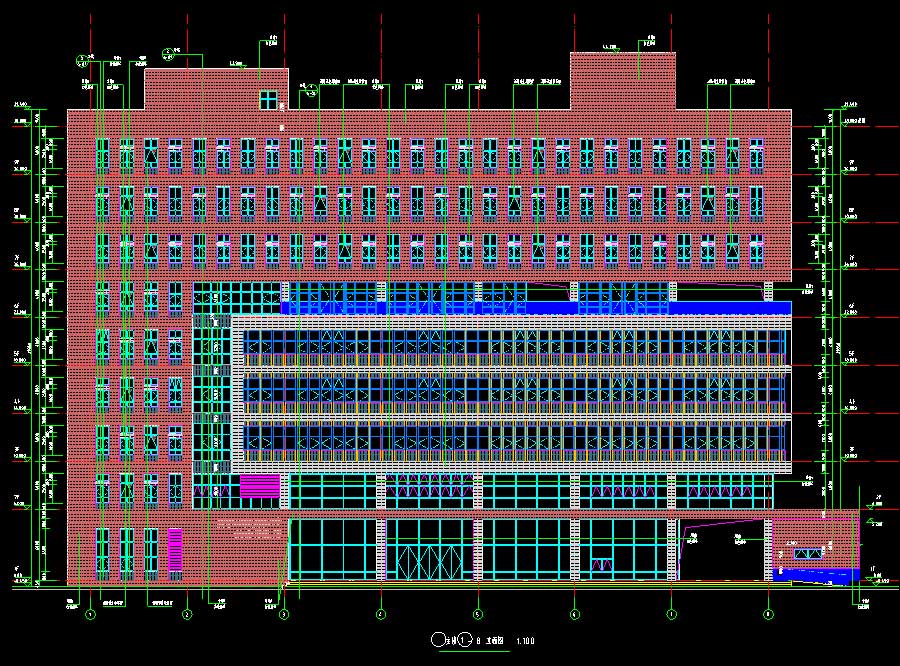

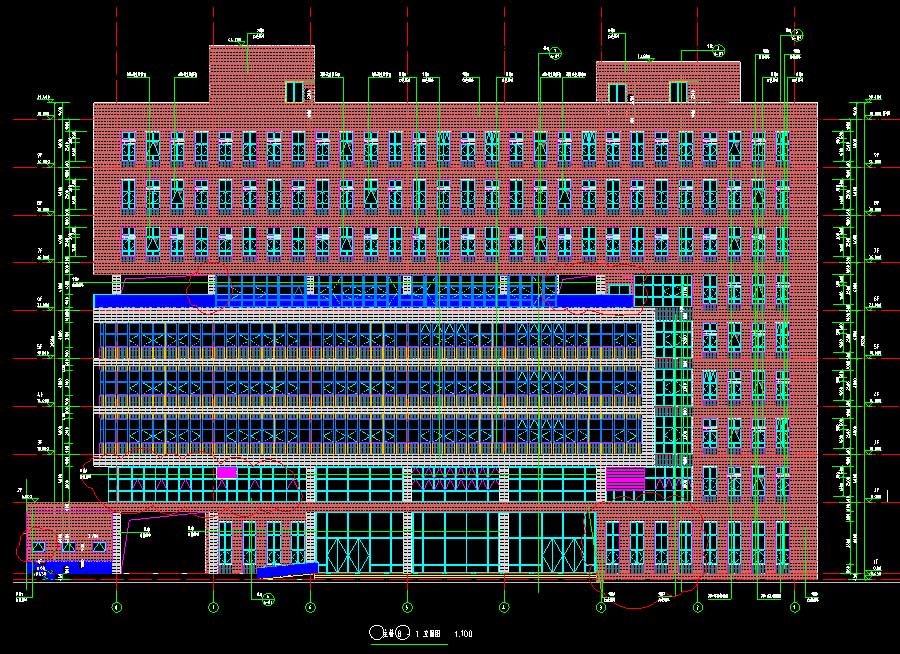

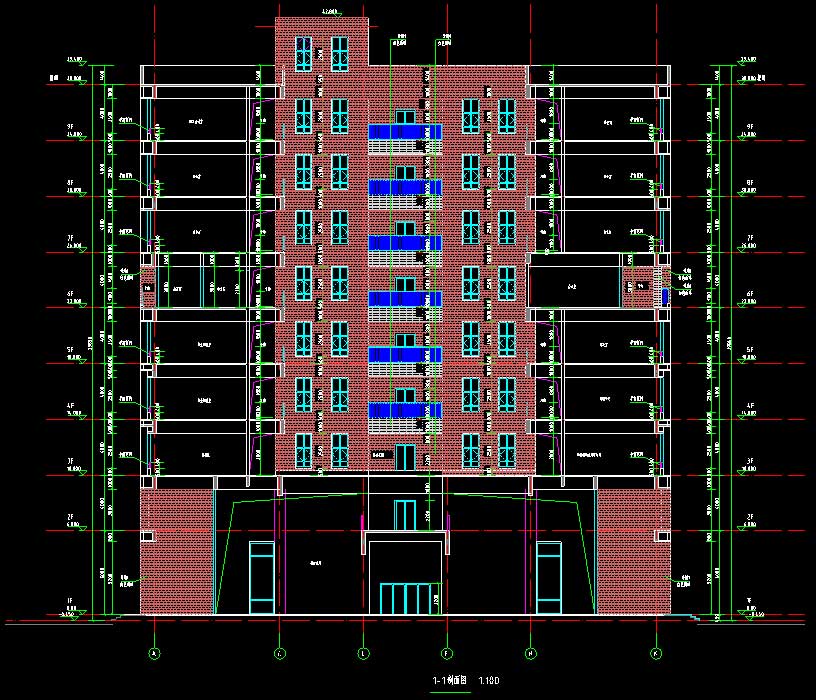

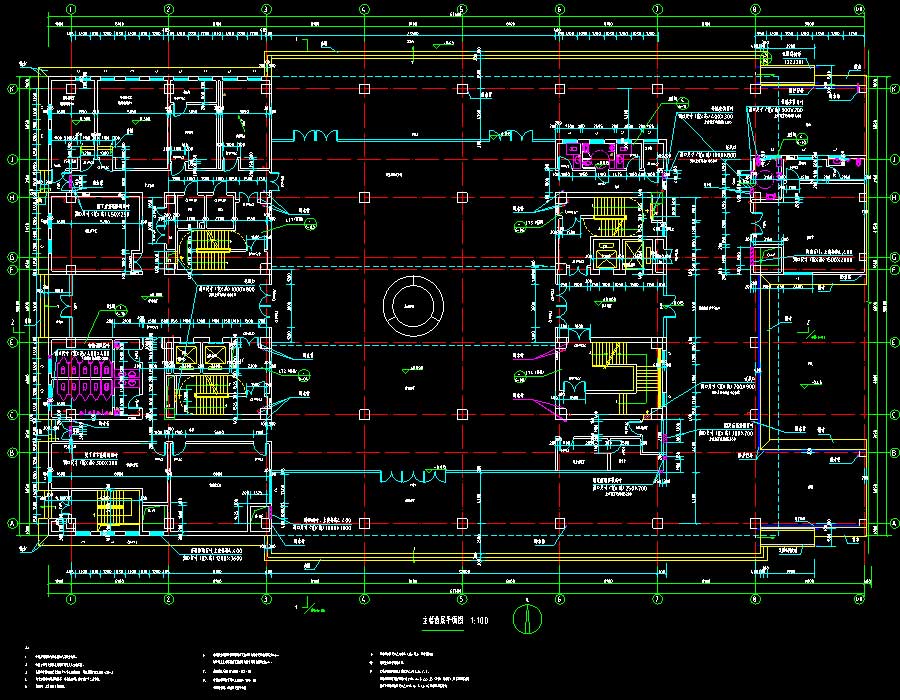

说明：该项目为某职业学校迁建工程全专业施工图（部分图纸显示不全），图纸包含建筑、结构、给排水、电气、采暖通风、景观、海绵城市、基坑支护。项目包括信息科技体验及综合行政办公楼、电子技术系实训楼、通信技术系实训楼、一体化实训楼、智能技术系实训楼、计算机技术系实训楼、风雨操场、体育看台、变电站A、B及地下车库。抗震设防烈度为6度，主要结构形式为钢筋混凝土框架结构。其中，体育看台、变电站A、B地上层数均为1层，建筑高度为5.3~5.4米，建筑面积为161.2~213.5平方米；风雨操场地上层数为2层，建筑高度为17.05米，建筑面积为3466.95平方米；电子技术系实训楼、通信技术系实训楼、一体化实训楼、智能技术系实训楼、计算机技术系实训楼地上层数均为5层，电子技术系实训楼、智能技术系实训楼地下层数均为1层，建筑高度为21.15~23.25米，建筑面积为9713~28735.39平方米；信息科技体验及综合行政办公楼地上层数为9层，地下层数为1层，建筑高度为38.45米，建筑面积为17070平方米；地下车库为地下1层，建筑面积为11430平方米。图纸内容含：建筑：建筑说明，节能、防火设计专篇，平立剖面图，楼梯、电梯、卫生间、外檐、门窗详图，门窗表；结构：结构说明，框架柱平面图，基础平面图，基础构件详图，桩位平面图，地下室墙、柱定位平面图，板、梁配筋平面图，楼梯详图，结构详图；给排水：给排水说明，总平面图，生活给水、中水、消火栓管道、喷淋管道、雨水系统图，给排水及消防、喷淋平面图，给排水管道、消火栓管道、喷淋干管投影图，卫生间详图，消防水箱间详图；电气：电气说明，建筑防雷说明及大样图，配电间低压系统图，干线、电气、光伏发电、火灾自动报警及消防联动、综合布线、有线电视、公共广播、视频监控及入侵报警、停车场管理、电子巡更、会议、信息发布、能耗管理、楼宇自控系统图，智能系统集成系统图，电气、照明、疏散、消防、弱电平面图；暖通：暖通说明，空调风管平面图，空调冷媒管平面图，空调平面图，空调机房透视图，空调系统流程图，管道综合剖面图；景观：景观说明，放线总平面图，铺装总平面图，竖向设计总平面图，索引、设施示意总平面图，中央湖景平面图，标准做法图，挡土墙类型大样，入口雕塑大样图，南门入口水池，中央湖景详图，指路牌、提示牌详图；基坑：基坑支护施工说明，基坑支护平面图，基坑支护剖面图等等。
