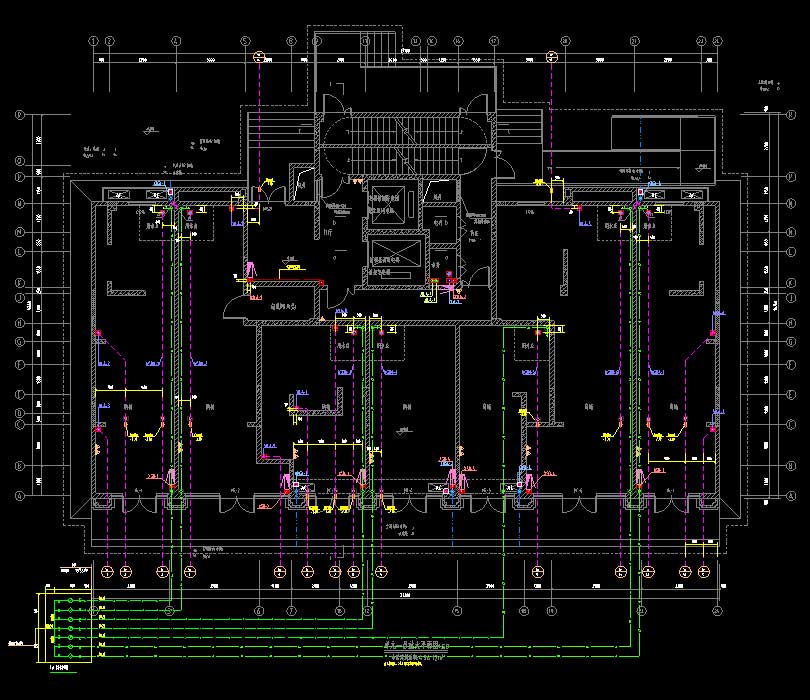

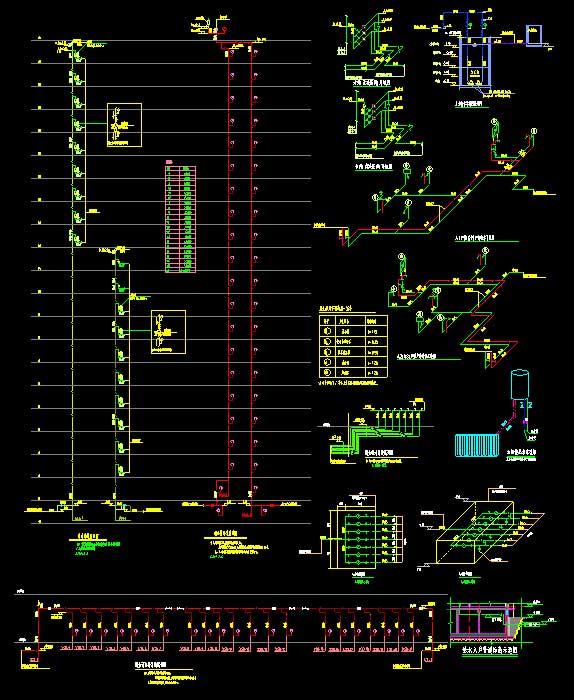

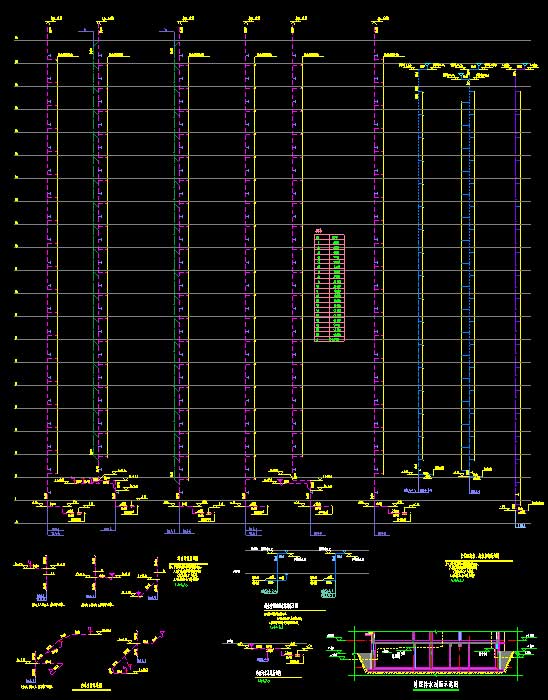

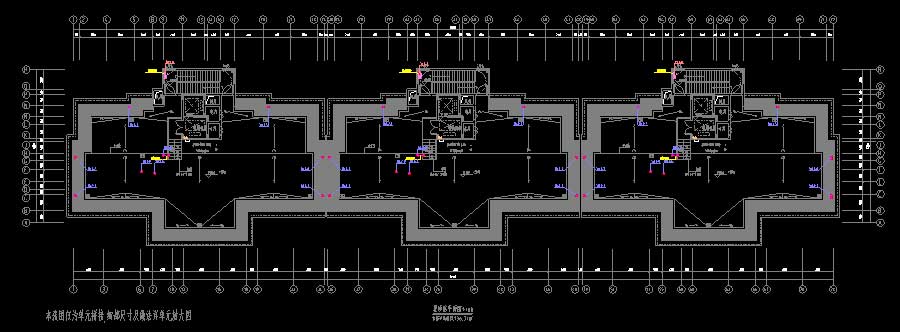

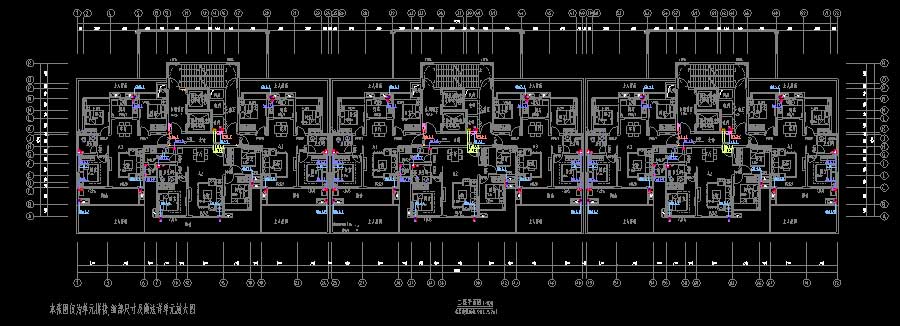

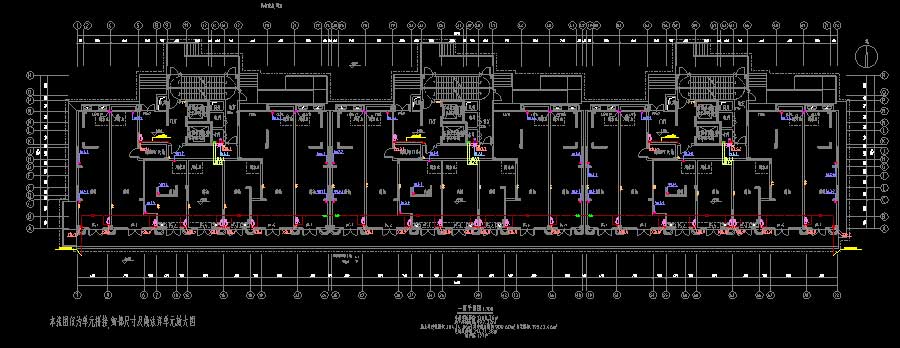

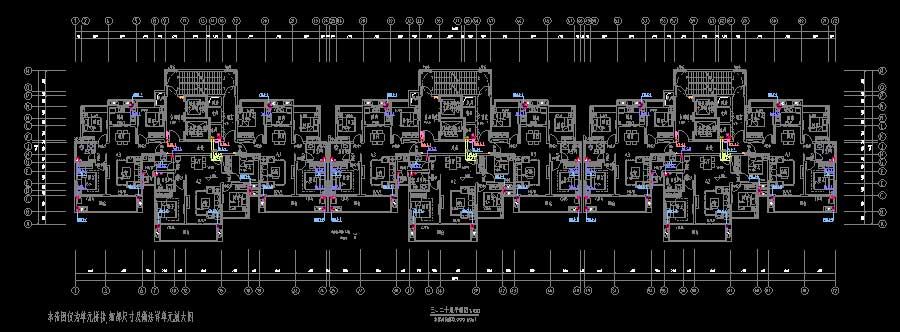

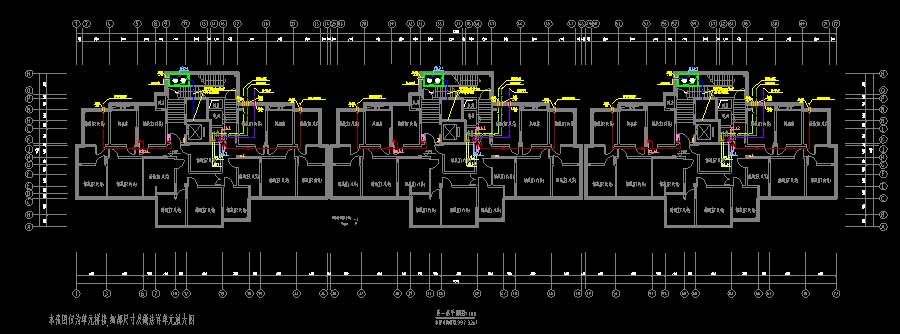

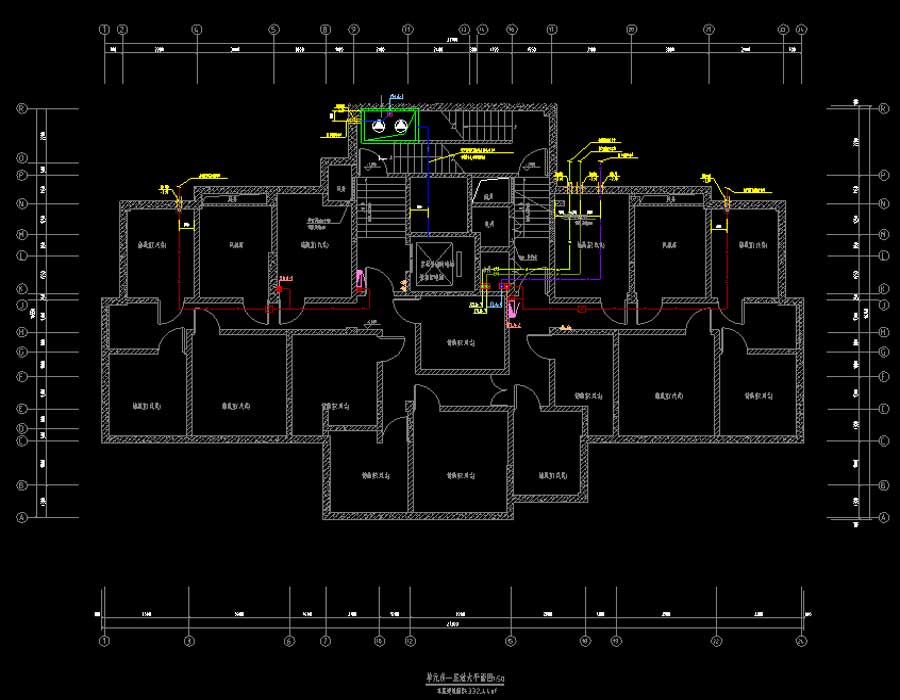

说明:该项目为某小区多栋高层住宅楼给排水施工图,包括20~28#住宅楼,1、2#商业楼及1、2#大门。其中,2#大门地上层数为1层,建筑面积为168.9平方米;1、2#商业楼及1#大门地上层数均为2层,建筑面积为45.6~1913.04平方米;20、21、22、24、25、27#地上层数均为20层,地下层数均为1层,建筑面积为14152.28~21421.38平方米;23、26、28#地上层数均为22层,地下层数均为1层,建筑面积为15859.99~51284.42平方米。图纸内容含:给排水说明,平面图,单元层放大平面图,给水、消防系统展开图,排水系统展开图。
