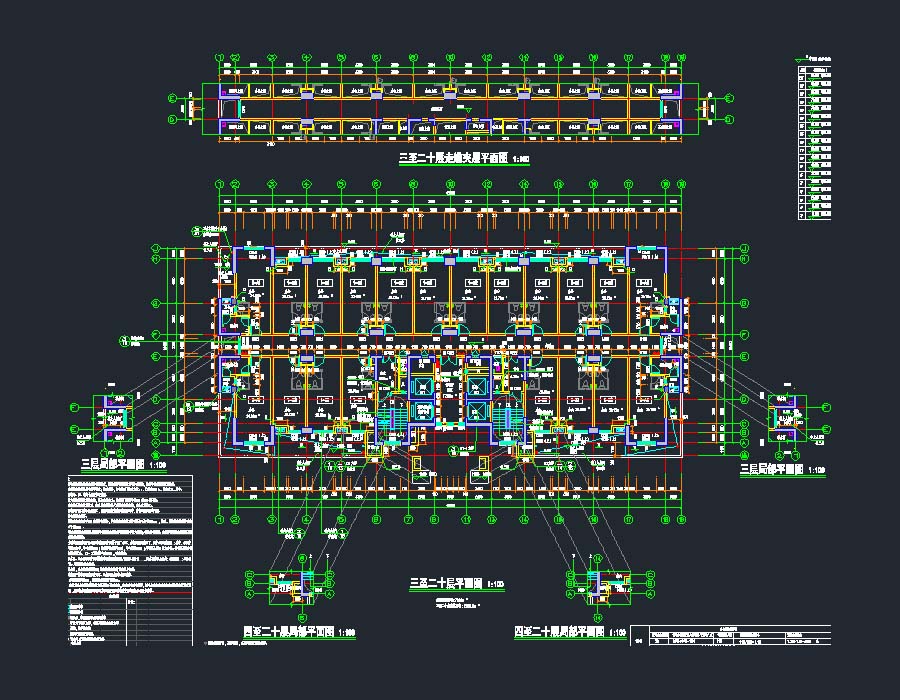

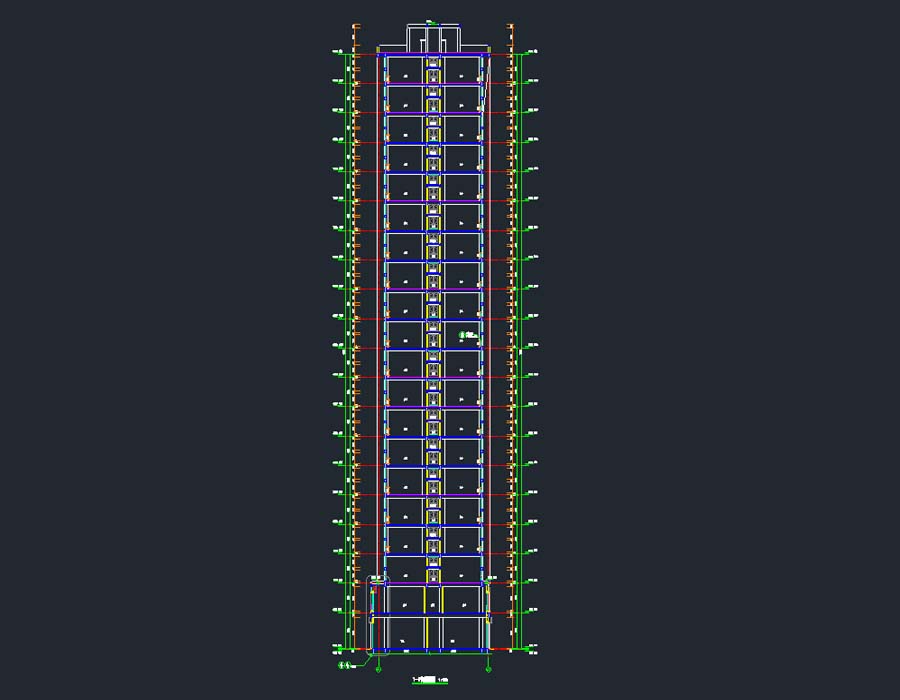

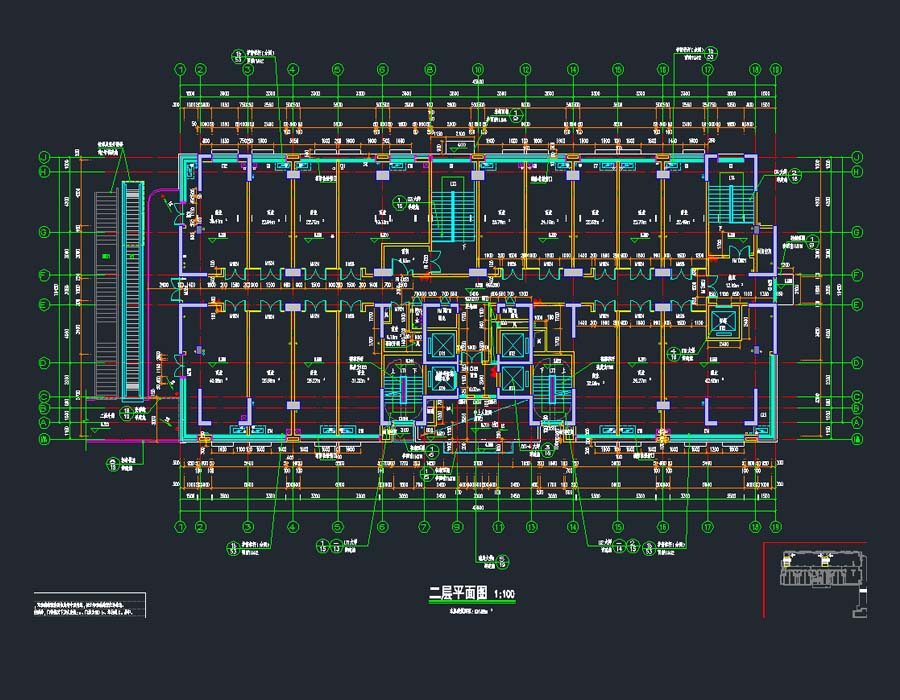

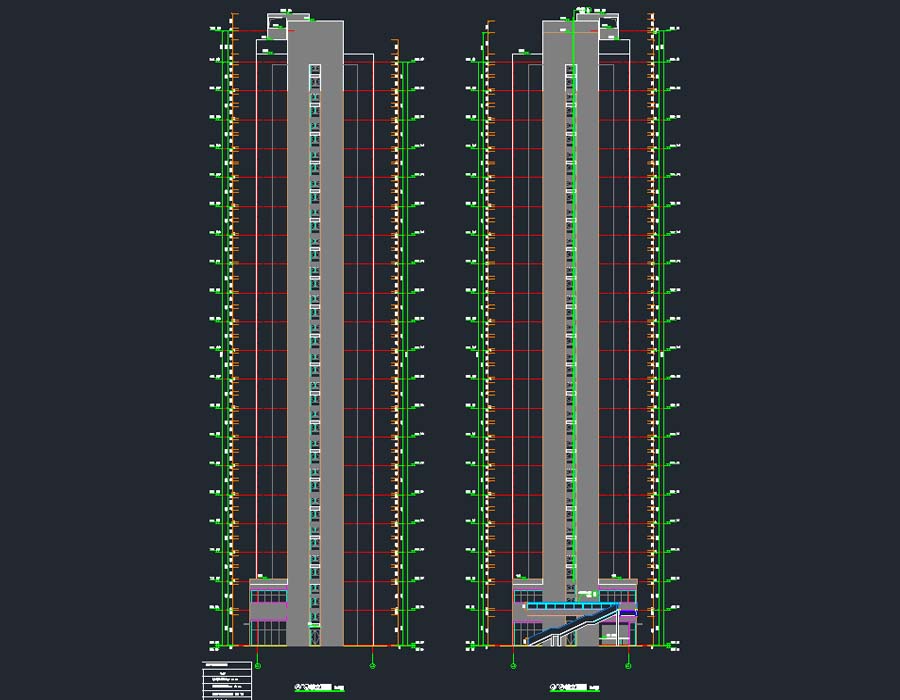

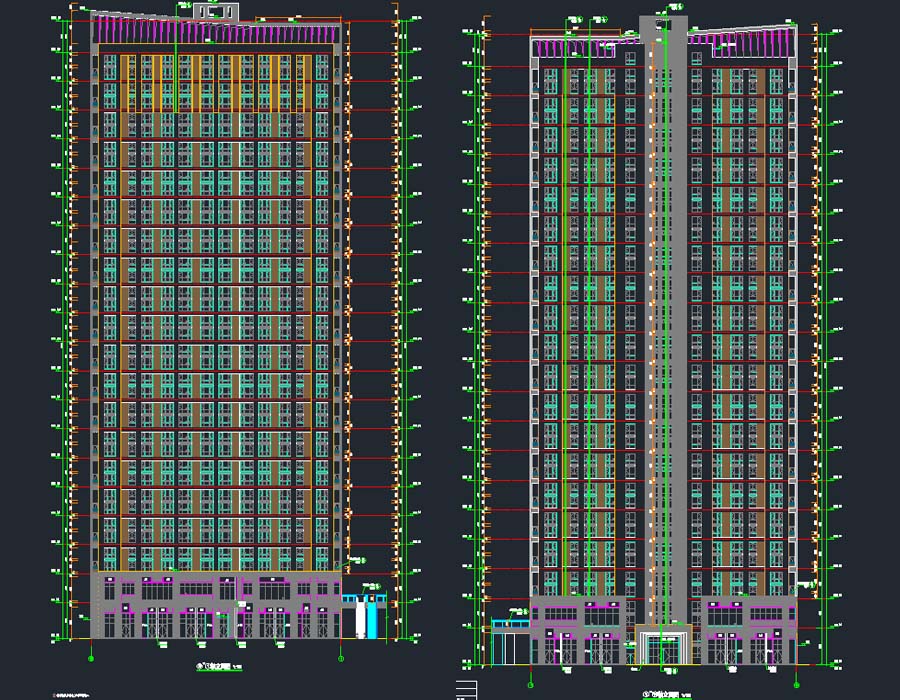

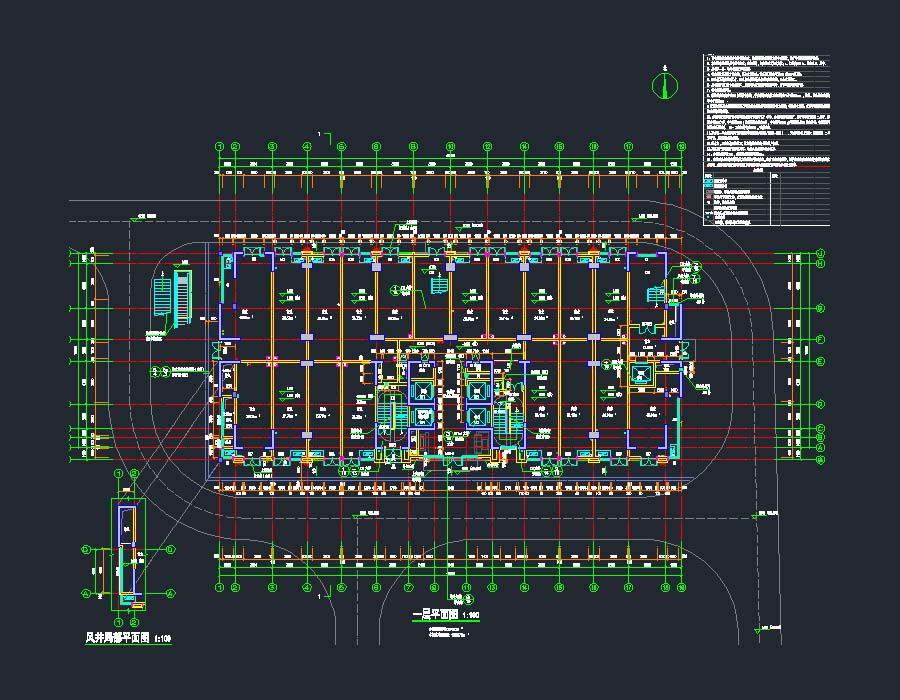

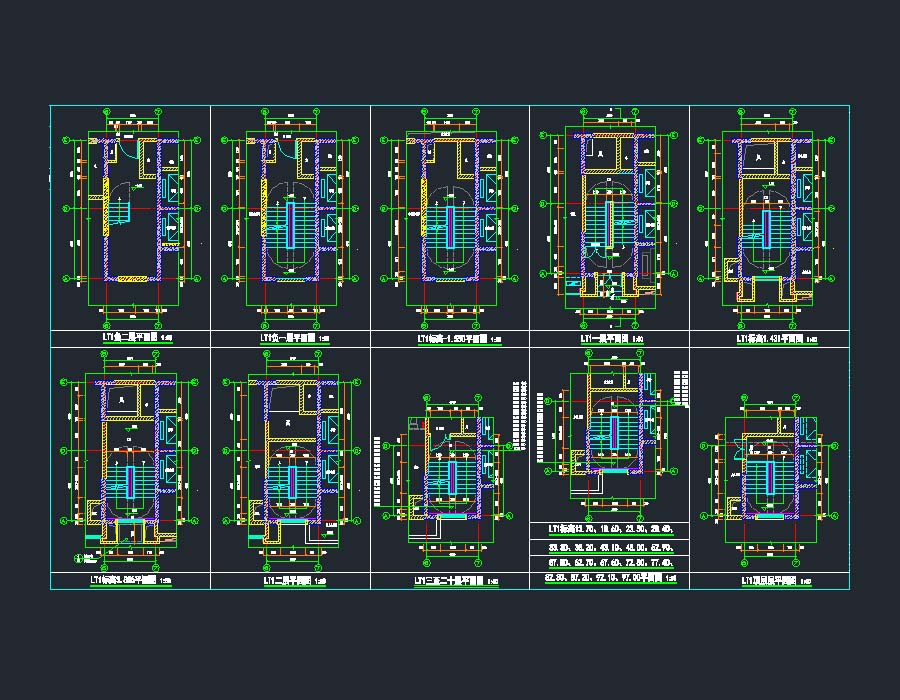

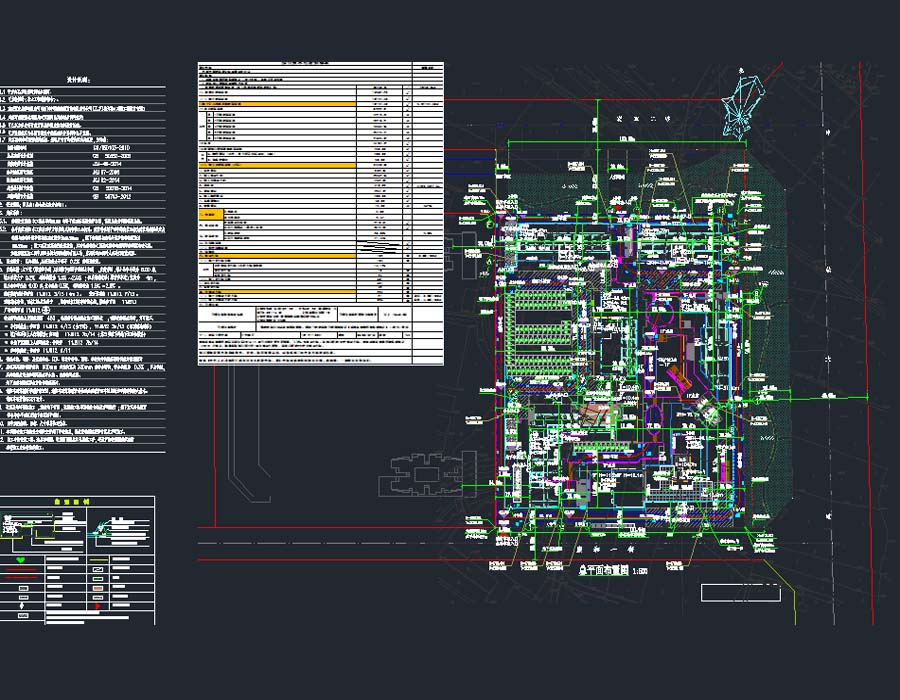

说明:该项目为某公社1~6#楼商业办公楼建筑、结构、暖通、给排水、电气专业施工图,总建筑面积为132681.98平方米,结构类型为框剪结构,其中1#楼,地上20层,建筑高度为99.2米;2#楼,地上20层,建筑高度为98.45米;3#楼,地上20层,建筑高度为98.2米;4#楼,地上20层,建筑高度为98.4米5#楼,地上28层,建筑高度为99.95米;6#楼,地上3层,建筑高度为15.9米;地下室共2层,负一层为下沉式广场、商业、汽车库、非机动车库及设备用房、负二层为汽车库及设备用房。图纸包括:总平面布置图,总平面竖向及消防布置图,商业二层组合疏散示意图,建筑施工图设计总说明,节能设计说明,楼层平面图,轴立面图,剖面图,楼梯大样,电梯大样,节点大样图,商业局部大样图,墙身大样,门窗大样、门窗表,地下室顶板平面图、防火分区示意图、平面图、剖面图,汽车坡道,非机动车坡道大样图,楼梯、扶梯、卫生间、节点大样图,结构设计总说明,基础平面布置图,基础大样图,楼层板面墙柱平面布置图、详图,楼层结构平面布置图,楼层板配筋图,楼层结构平法施工图,强弱电设计说明,竖向干线系统图,配电箱、弱电系统图,弱电、照明、强电干线、防雷、火警平面图,给排水设计施工总说明,给排水、自喷平面图,立管系统展开图,污废水出户系统展开图,暖通设计及施工说明,防排烟系统一览图、主要材料表,加压送风系统图,通风平面图。
建筑面积:132681.98㎡地上层数:20,20,20,20,28,3层建筑高度:99.2,98.45,98.2,98.4,99.95,15.9m地下层数:2层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2017建筑风格:现代效果图:有
