某制造产业园全专业施工图3723671008文件大小:368.07M推荐人:小舒图纸张数:248张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:3208.6,9084.61,8400.38,8399.24,10190.05,10190.05,6621.85㎡地上层数:6,4,4,4,5,5,8层建筑高度:23.55,19.35,22.6,22.6,23.55,23.55,37.15m地下层数:1层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2021建筑风格:现代效果图:无

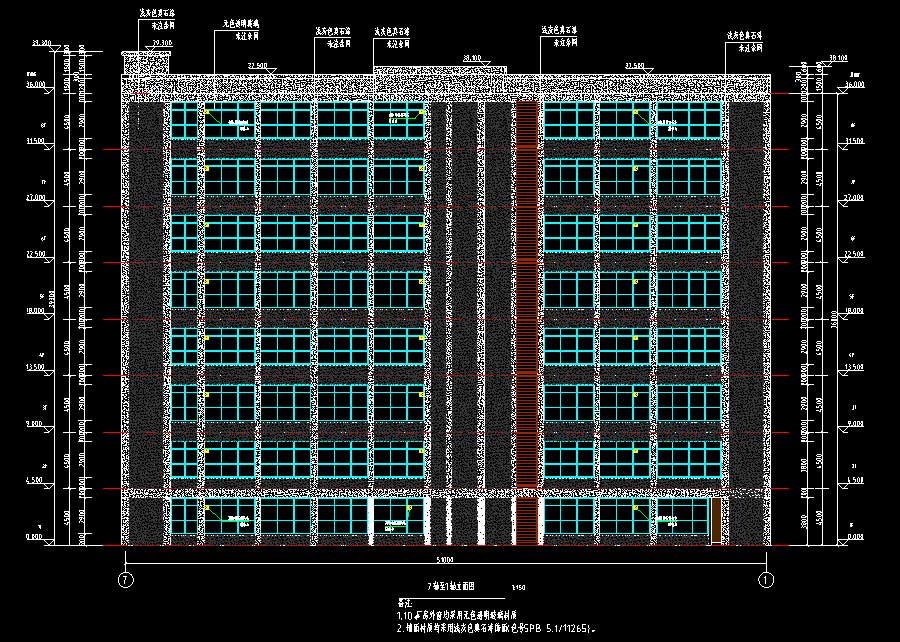

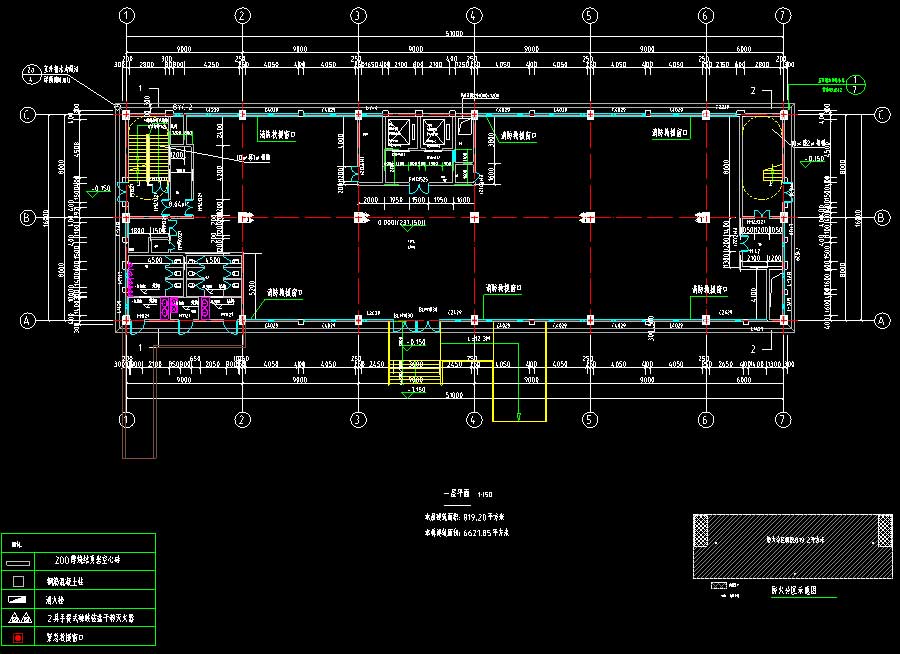

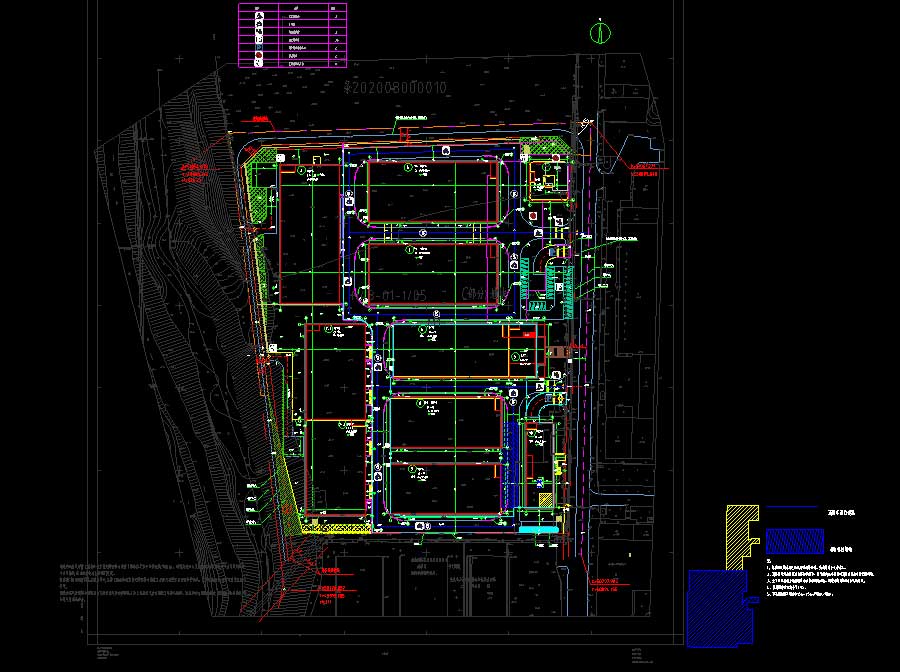

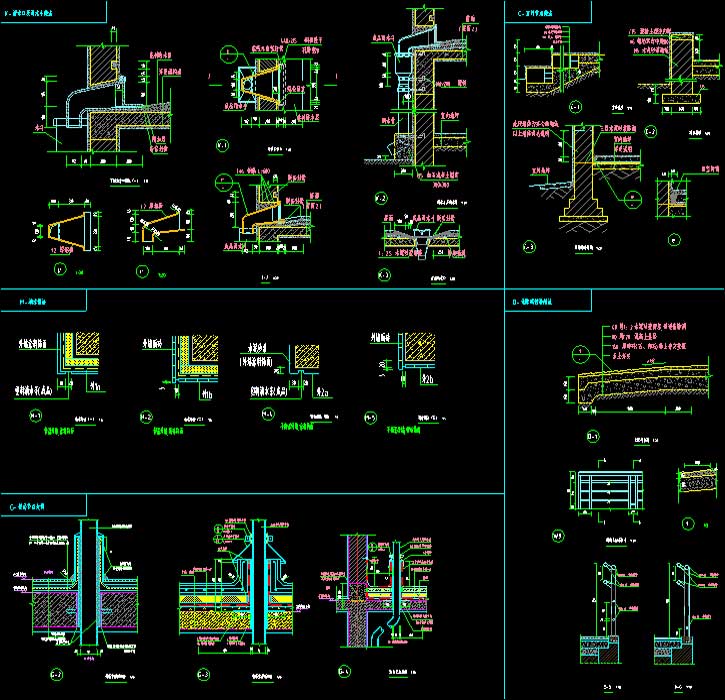

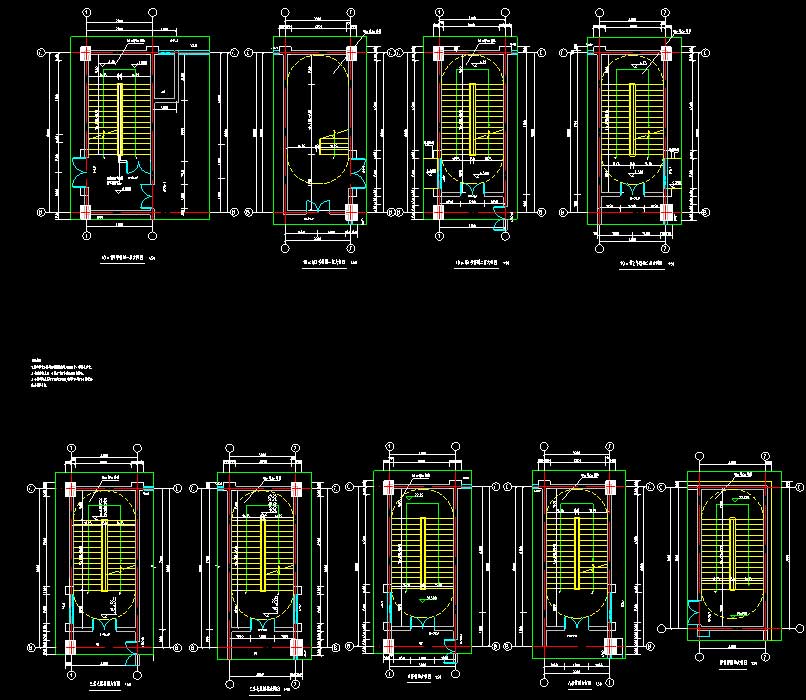

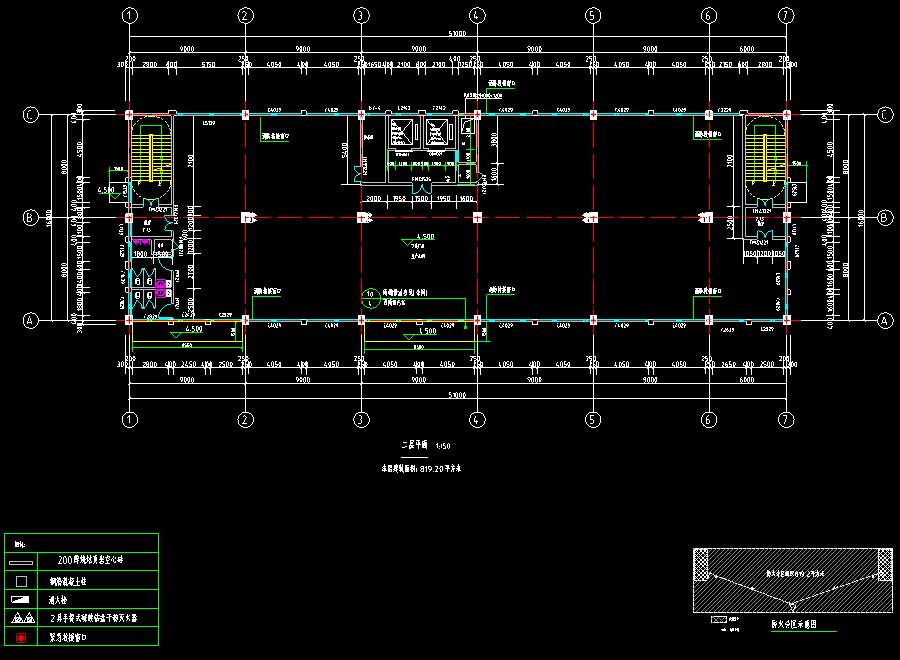

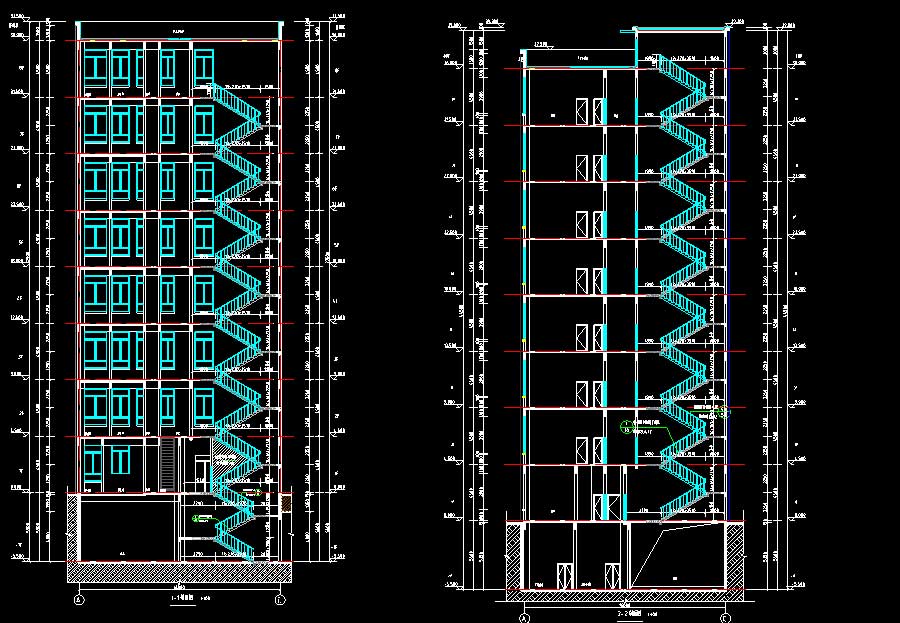

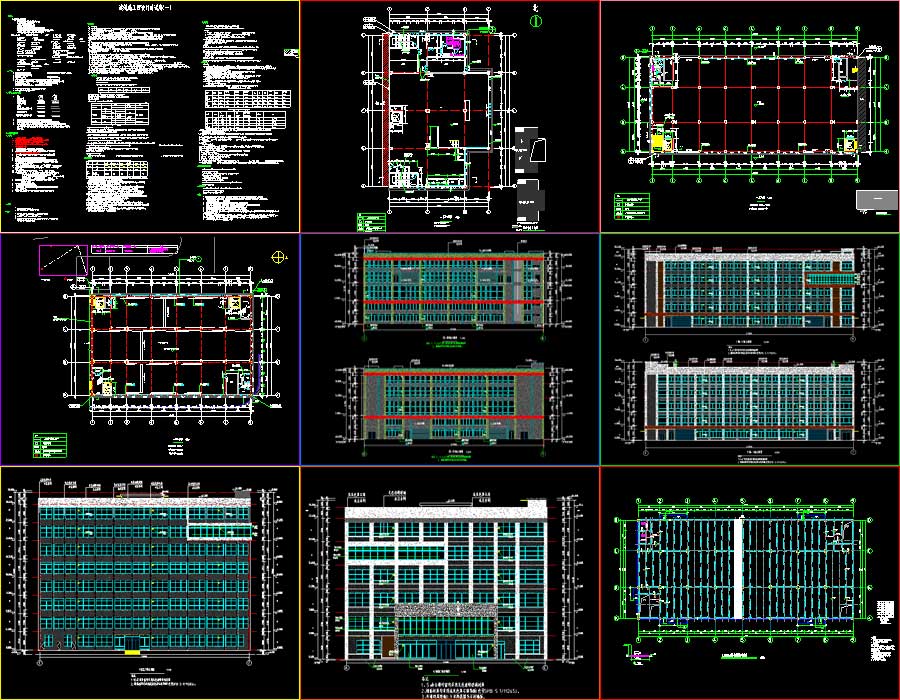

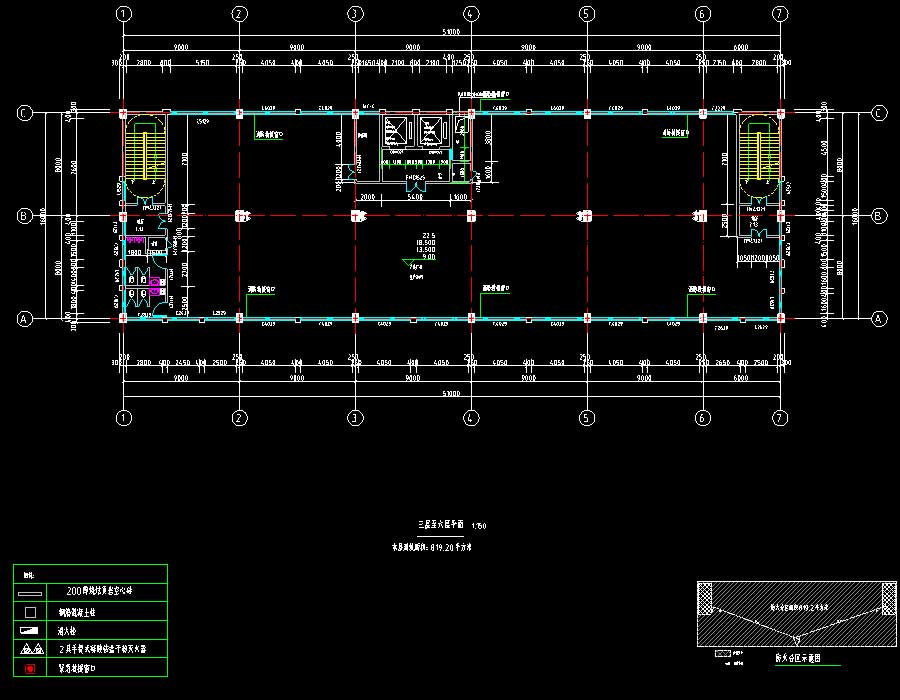

说明:该项目为某制造产业园全专业施工图(含节能模型及计算报告书、土石方变更单),图纸内容包含建筑、结构、给排水、电气、采暖通风、节能绿建、边坡及基坑支护设计、海绵城市、勘察报告、景观、土石方。该项目包括5#、6#、7-1#、7-2#、8~10#楼及车库,抗震设防烈度为6度,主要结构形式为框架结构。其中,6、7-1、7-2#地上层数均为4层,建筑高度为19.35~22.6米,建筑面积为8399.24~9084.61平方米;8、9#地上层数均为5层,地下层数均为1层,建筑高度均为23.55米,建筑面积均为10190.05平方米;5#地上层数为6层,地下层数为1层,建筑高度为23.55米,建筑面积为3208.6平方米;10#地上层数为8层,地下层数为1层,建筑高度为37.15米,建筑面积为6621.85平方米;车库为地下1层,建筑面积为13924.48平方米。图纸内容含:建筑:建筑说明,总平面图,平立剖面图,楼梯大样图,门窗大样图,节点大样图;结构:结构说明,平面布置及配筋图,平面布置及板配筋图,梁配筋图,楼梯大样图;给排水:给排水说明,总平面综合管网图,总平面及竖向布置图,总平面消防布置图,总平面绿化布置图,给排水系统原理图,给排水平面图;电气:电气说明,总平面图,开闭所配电系统图,低压配电柜系统图,配电房高压配电系统图,配电房大样图,防雷接地设计专项说明,火灾自动报警系统和电气火灾监控系统专项说明,总等电位及局部等电位连接做法大样图,抗震支吊架大样图,塑料电线管在墙体或现浇楼板内敷设做法大样图,配电干线系统图,配电箱系统图,消防应急照明和疏散指示系统图,火灾报警系统图,防火门监控系统图,配电照明平面图,应急照明平面图,火灾报警平面图,屋顶防雷平面图;暖通:暖通说明,暖通工程安装详图,公共建筑节能(绿色建筑)暖通设计说明专篇,通风防排烟平面图,内走道排烟系统图;边坡:支护结构设计总说明,边坡挡墙及基坑支护平面图,挡墙立面图,挡墙剖面图,支护桩大样图,基坑立面图,基坑支护剖面图、大样图;景观:景观说明,总平面图,总平面竖向图,总平面定位图,植物总平面图,方格网定位图,乔木配置图,灌木配置图,地被配置图,通用详图,生态停车位详图,无障碍详图,旗台详图;场平说明,项目总体布置图,场平设计图,场地排水设计图,排水设施大样图,地形图等等。
