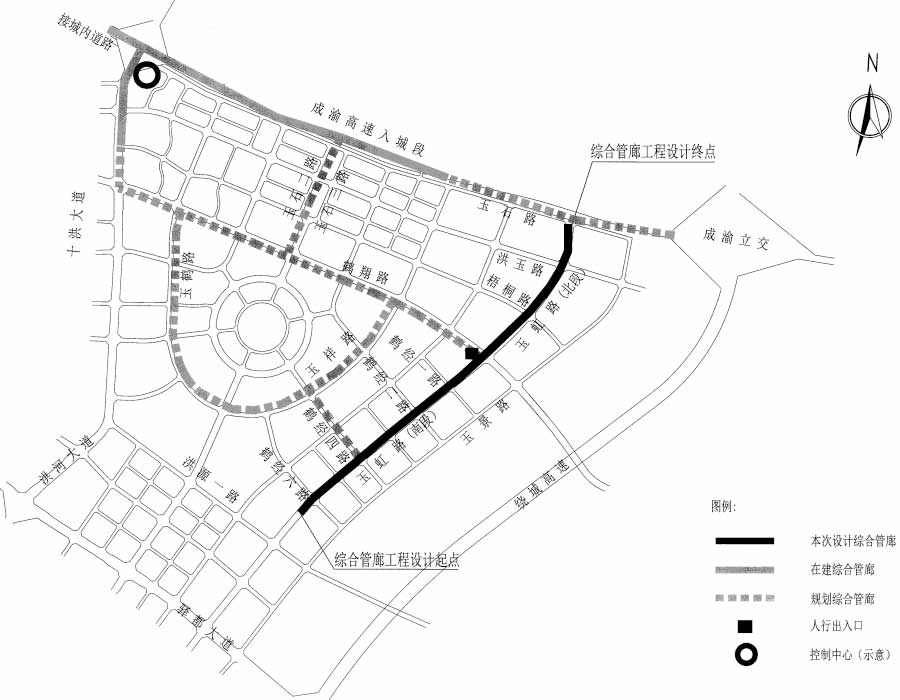

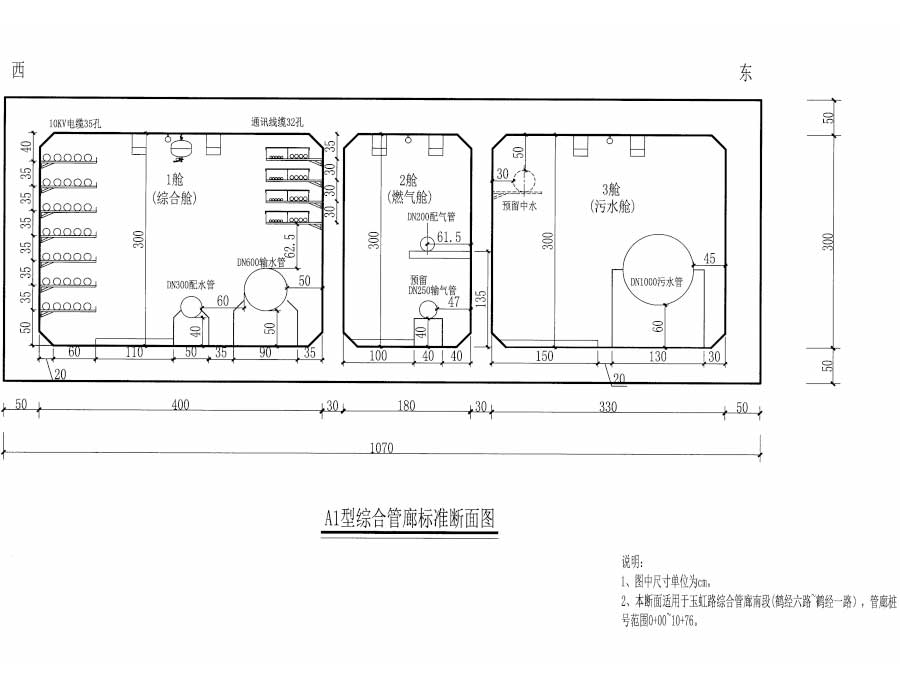

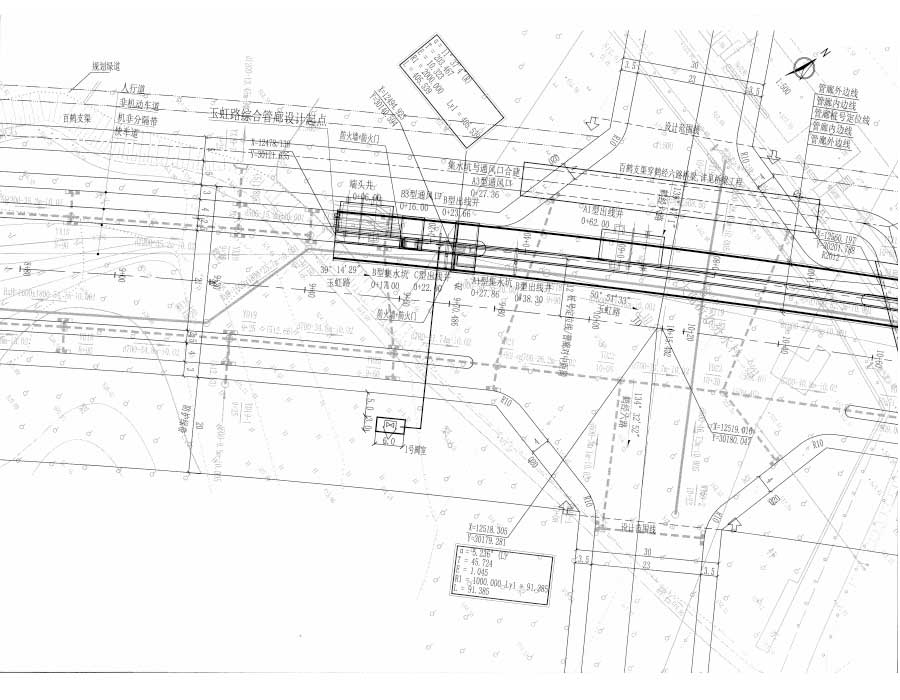

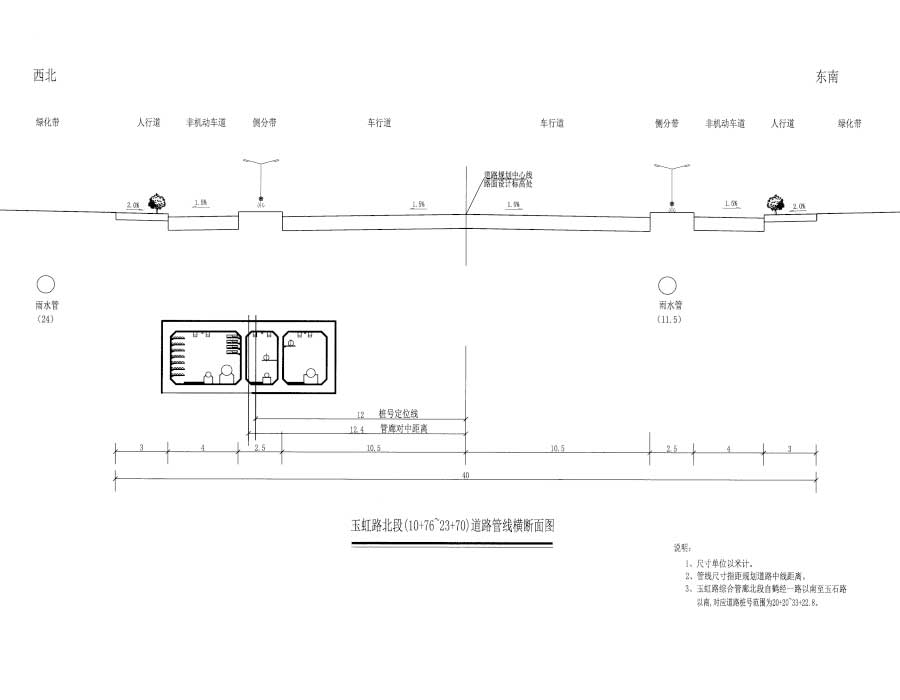

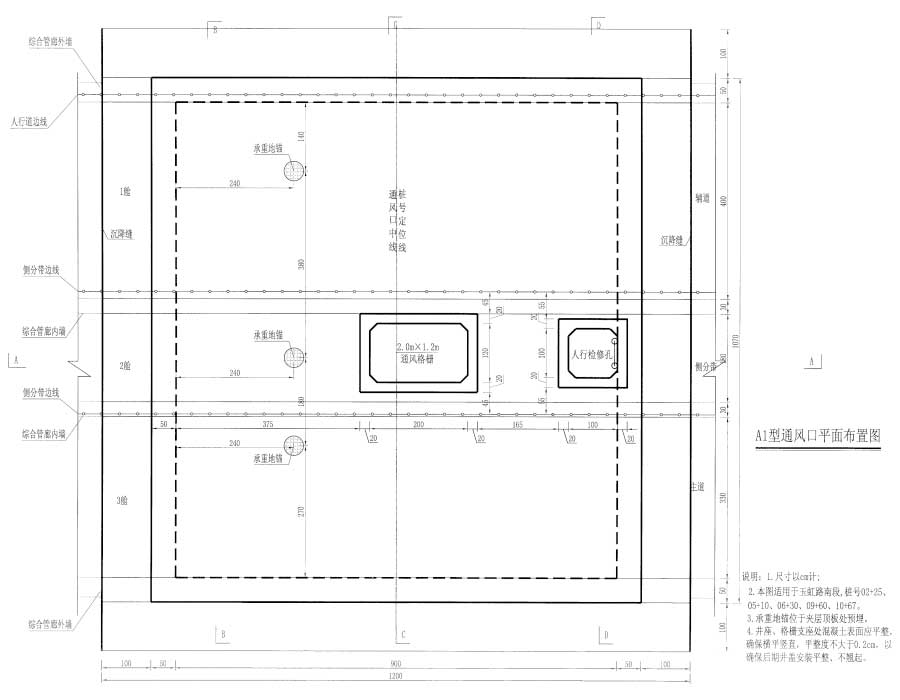

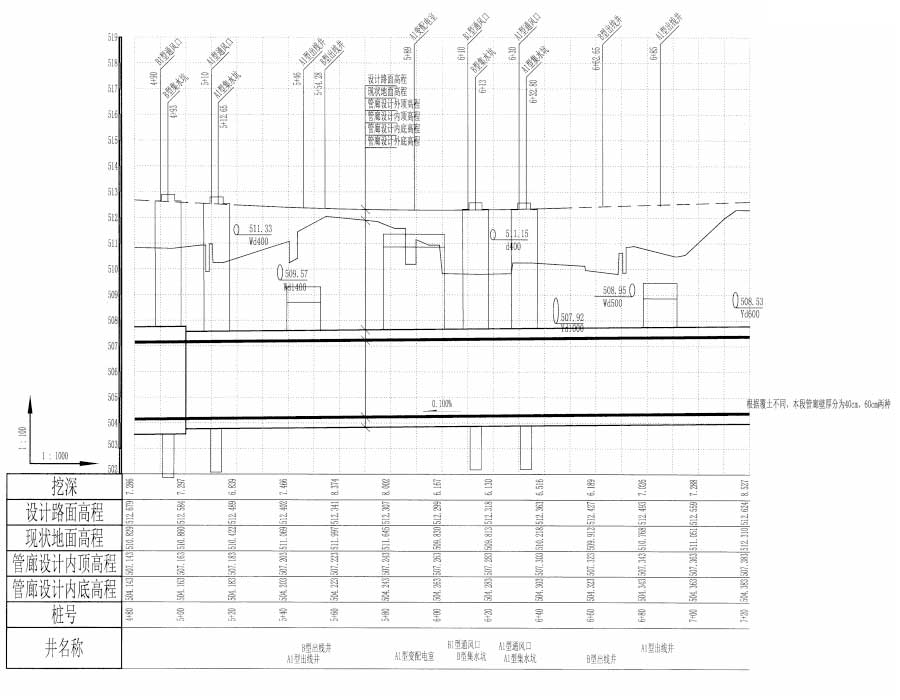

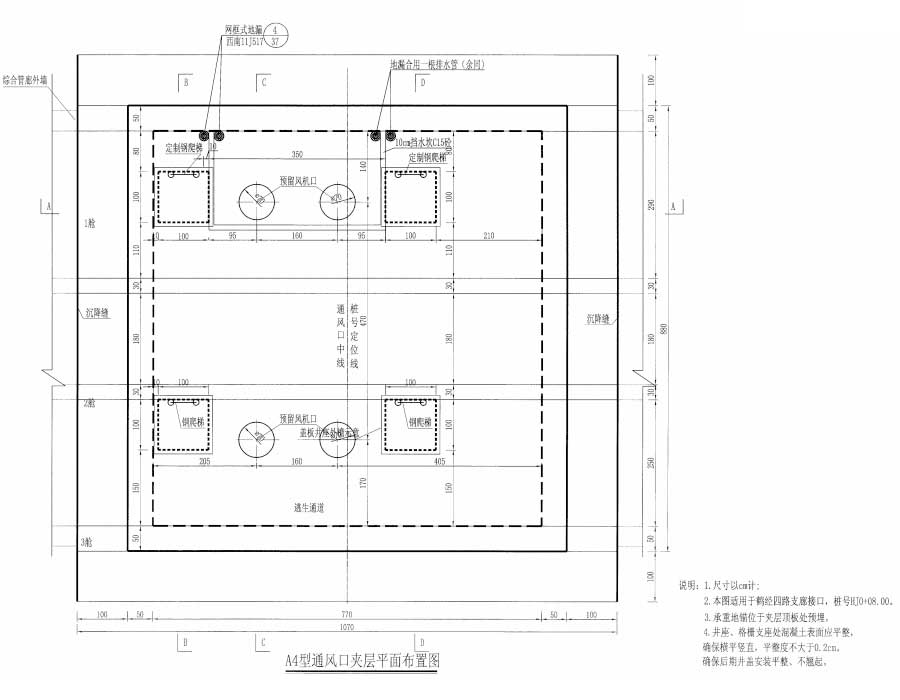

说明：该项目为某道路地下综合管廊工程多专业施工图，全长2.6km，起终段均预留直埋管线顺接段，管线顺接段预留段约0.3km。设计采用自编桩号，全线以桩号定位线进行定位，桩号定位线距离燃气舱西侧内壁0.55m，距离道路中线12m。本次设计综合管廊预留2处支廊接口，不单独设控制中心。本套图纸内容包含：（第一册-第一篇 工艺），设计说明、工程区位图、道路及管线横断面图、综合管廊标准断面图、综合管廊平面图、综合管廊纵断面图、支线管廊纵断面图、高压电力舱纵断面图、综合管廊预制拼装分段统计表、通风口大样图、支廊接口通风口大样图、通风投料综合井大样图、出线井大样图、综合舱端头井大样图、集水坑大样图、变配电室大样图、交叉口大样图、综合管廊专用井盖示意图、排水沟大样图、污水舱给水冲洗管布局图、防火门安装大样图、基坑开挖回填及地基处理示意图、工程数量表；（第二册-现浇结构、预制拼装结构），设计说明、综合管廊结构图、高压电力舱预埋段结构图、通风口结构图、通风投料综合井结构图、出井线结构图、综合舱端头井结构图、集水坑结构图、变配电室结构图、交叉口结构图、主体预埋大样图、预埋竖槽大样图、综合管廊专用方形逃生盖板示意图、综合管廊专用组合接盖板示意图等等；（第三册-电气、监控与报警系统、通风），设计说明、主要设备材料表、管廊防火区及供电示意图、供配电干线系统图、综合管沟标准横断面图、10KV配电系统图、变配电所低压系统图、变配电所电力设备布置图、防火分区典型动力配电平面图、防火分区典型照明平面图、通风口电气设备布置图、通风投料口电气设备布置图、变配电室出入口电气设备布置图、配电箱系统图、照明配电箱控制接线图、风机控制接线图、水泵控制接线图、管廊接地设计图、人行出入口电气平面图等等；（第四册-消防、出线、通信桥架、标识系统、人行出入口），设计说明、消防系统主要工程数量表、超细干粉灭火装置布置平面图、超细干粉灭火器装置安装示意图、灭火器布置平面图、变配电室超细干粉灭火装置布置平面图、变配电室动超细干粉灭火装置安装图、端头井超细干粉灭火装置布置平面图、端头井超细干粉灭火装置安装示意图、交叉口超细干粉灭火装置布置平面图、出线井超细干粉灭火装置安装平面图、出线井超细干粉灭火装置安装示意图等等。
