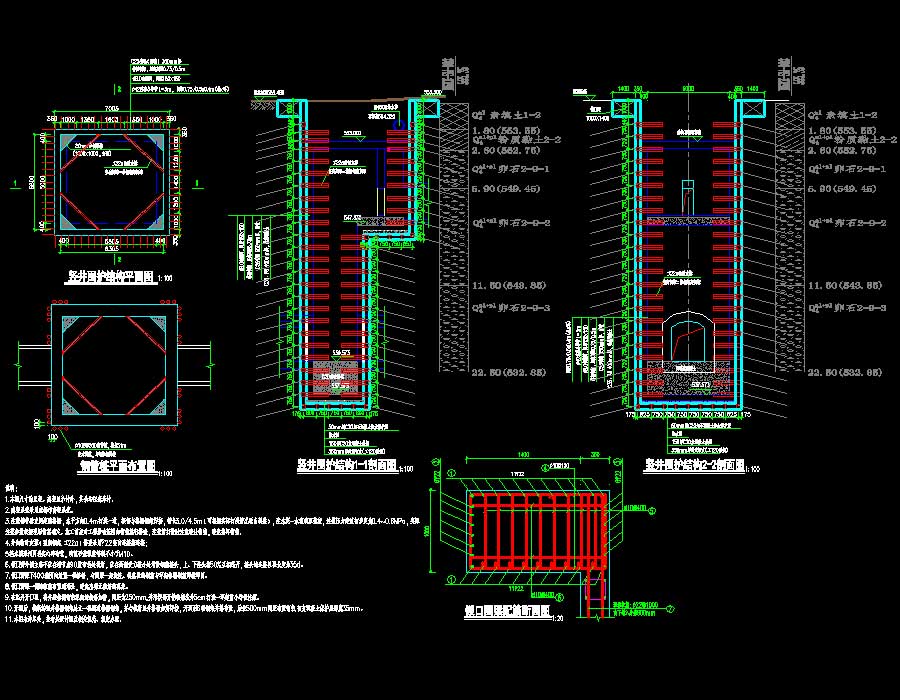

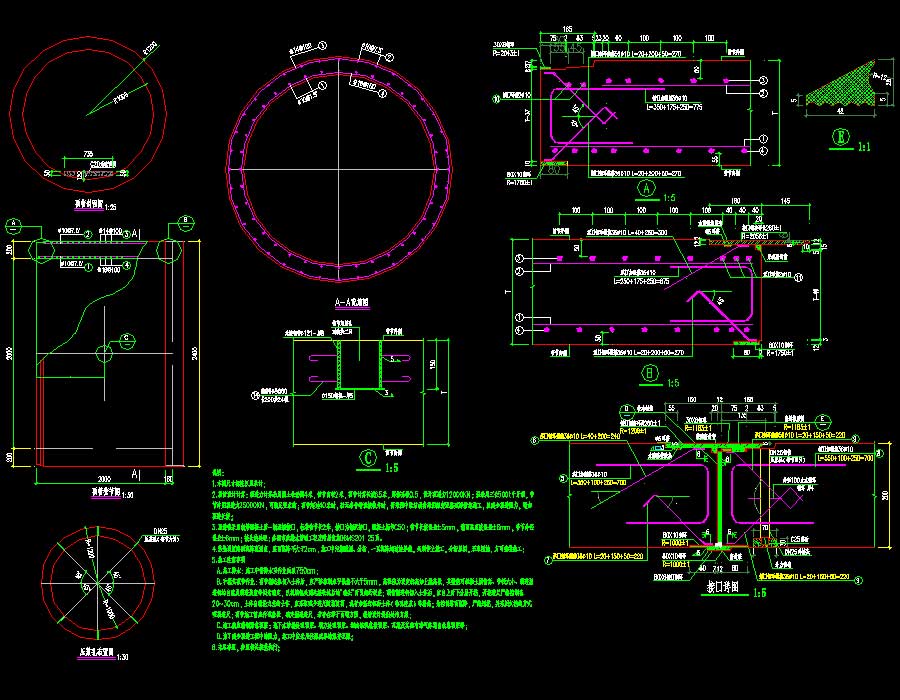

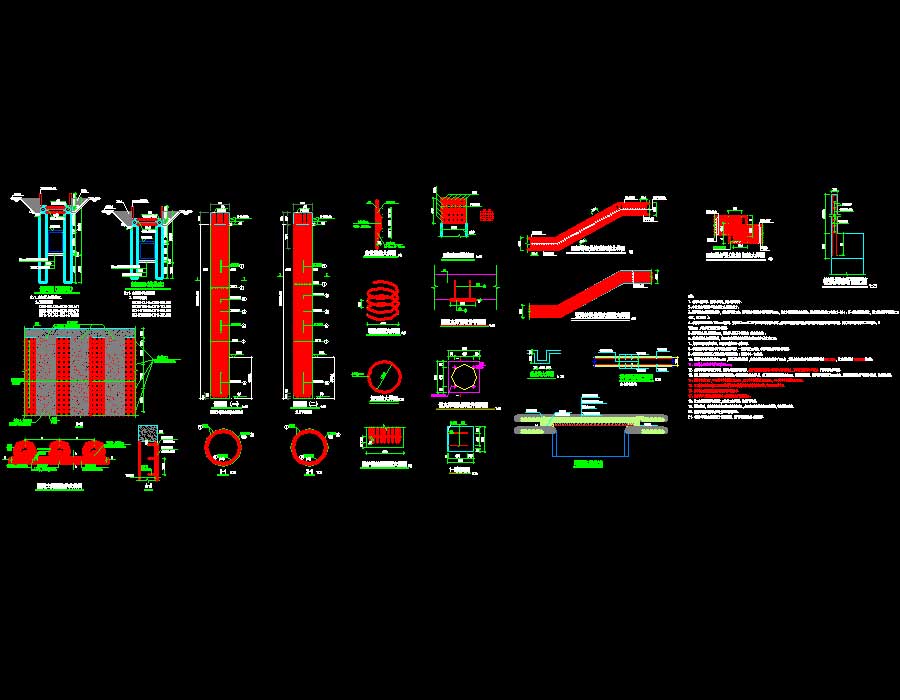

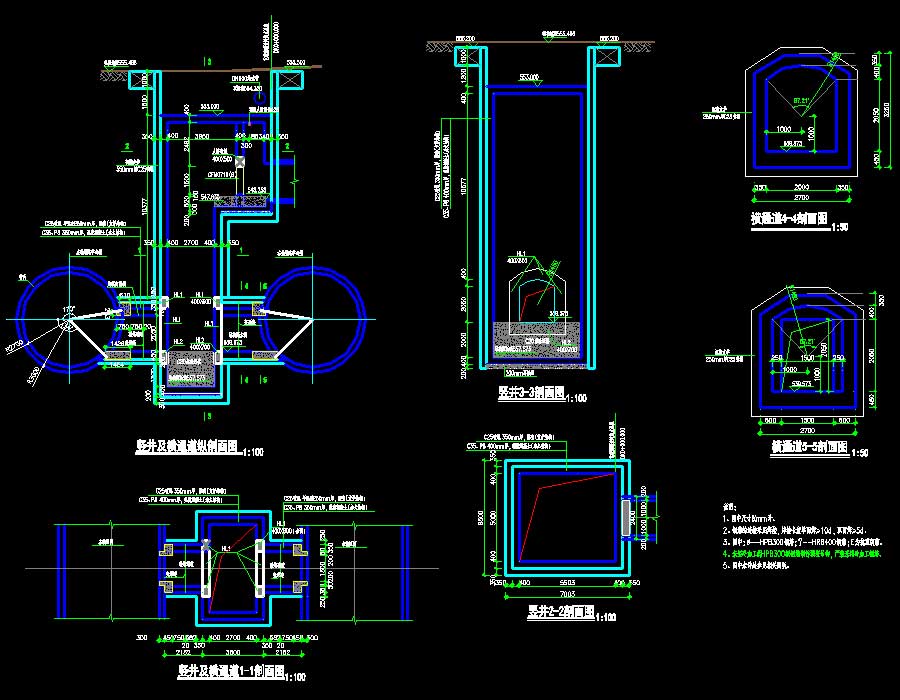

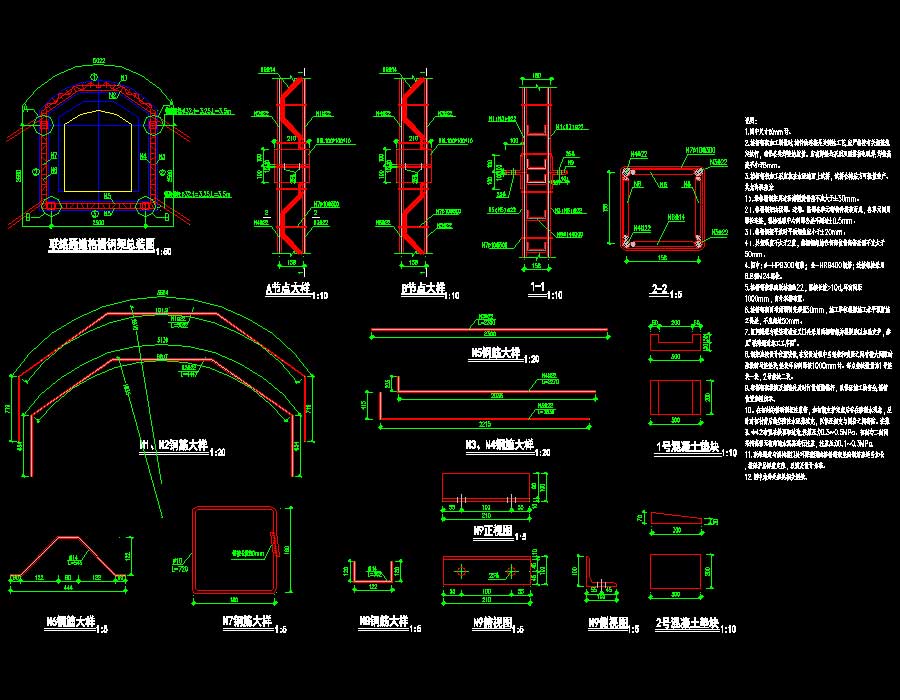

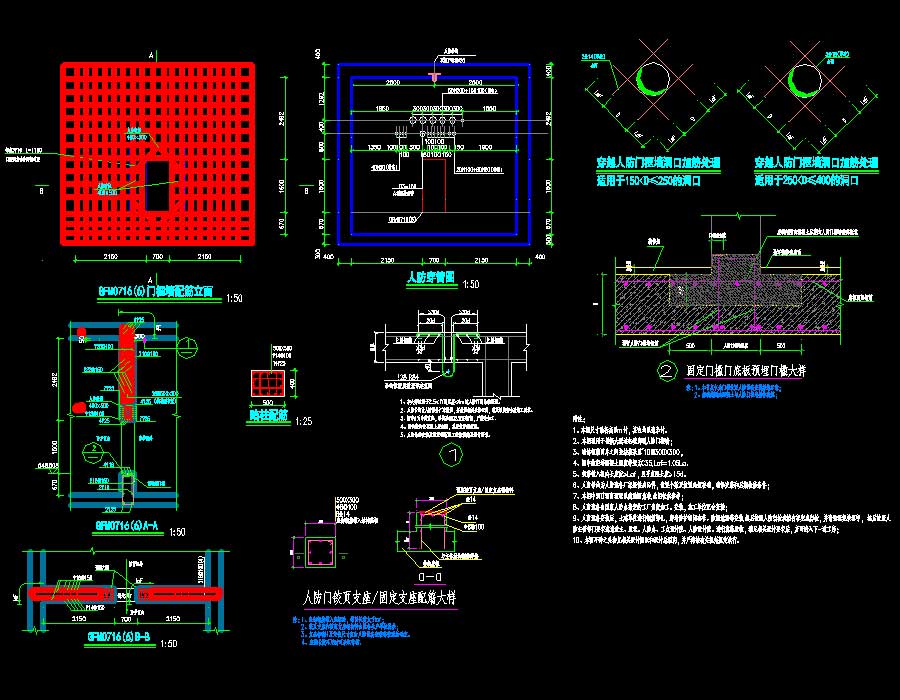

说明：该项目为某地铁6号线35KV电缆廊道施工图，主要设计范围包括：明挖段电缆通道围护结构及主体结构、竖井围护及永久结构、暗挖横向联络通道等。电缆廊道呈东北、西南走向布置，平面总长1312.328米，图纸内容含：35KV电缆廊道设计说明、35KV电缆廊道明挖围护详图、35KV电缆廊道明挖施工工序、35KV电缆廊道明挖监测图、35KV电缆廊道明挖结构详图、35KV电缆廊道明挖结构配筋图、35KV电缆廊道竖井围护结构平剖面图、35KV电缆廊道顶管井围护结构平剖面图、35KV电缆廊道竖井格栅钢架大样图、35KV电缆廊道横向联络通道围护结构平剖面图、35KV电缆廊道横向联络通道格栅钢架大样图、35KV电缆廊道竖井及横向联络通道监测平面布置图、35KV电缆廊道横向联络通道监测断面图、35KV电缆廊道竖井及顶管井施工步骤图、35KV电缆廊道横向联络通道施工步骤图、35KV电缆廊道站~站区间支撑结构图、35KV电缆廊道河道防渗处理措施图、35KV电缆廊道竖井及横向联络通道主体结构平剖面图、35KV电缆廊道竖井结构配筋图、35KV电缆廊道顶管井结构配筋图、35KV电缆廊道竖井内部楼梯结构详图、35KV电缆廊道横向联络通道二衬结构配筋大样图、35KV电缆廊道横向联络通道与区间隧道连接详图、35KV电缆廊道顶管设计图、顶进管道与井洞口连接构造图、35KV电缆廊道顶管防水设计图、35KV电缆廊道电缆通道防水设计图、35KV电缆廊道竖井及横向联络通道结构防水节点大样图、35KV电缆廊道横向联络通道防水设计图、35KV电缆廊道施工缝、变形缝防水设计图、35KV电缆廊道人防门框墙配筋图。
