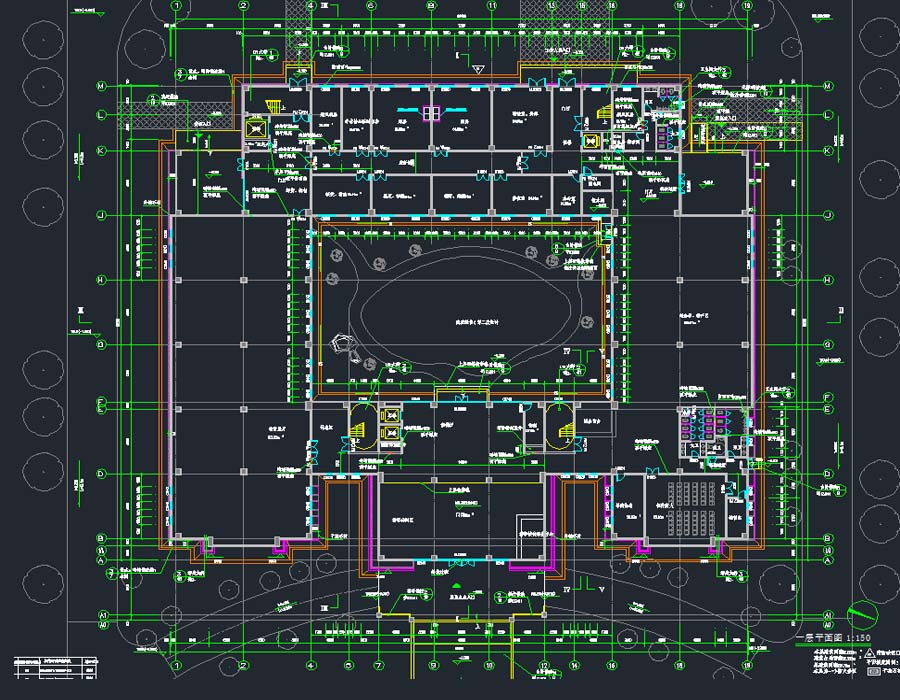

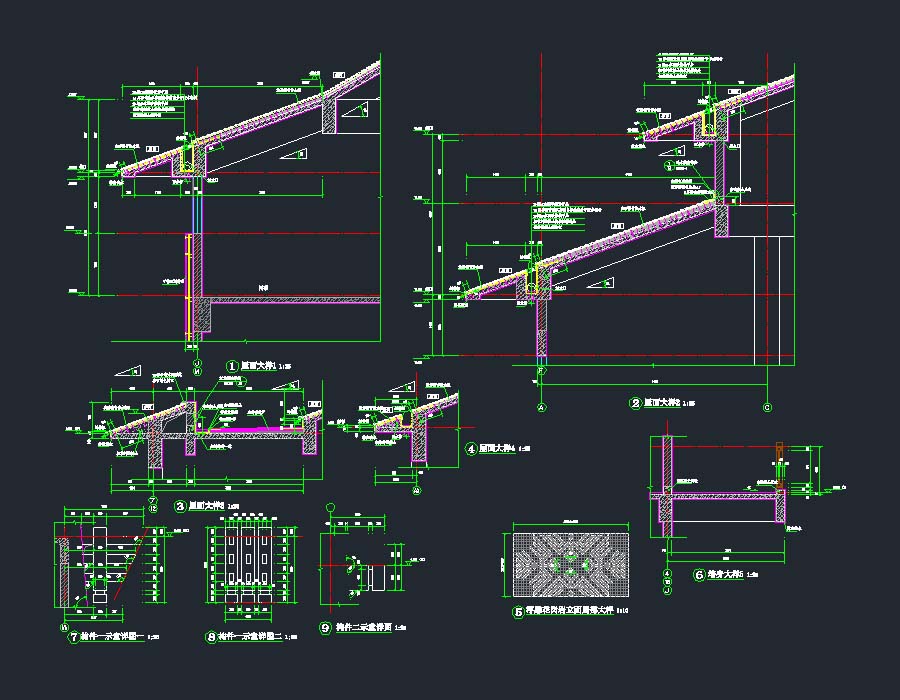

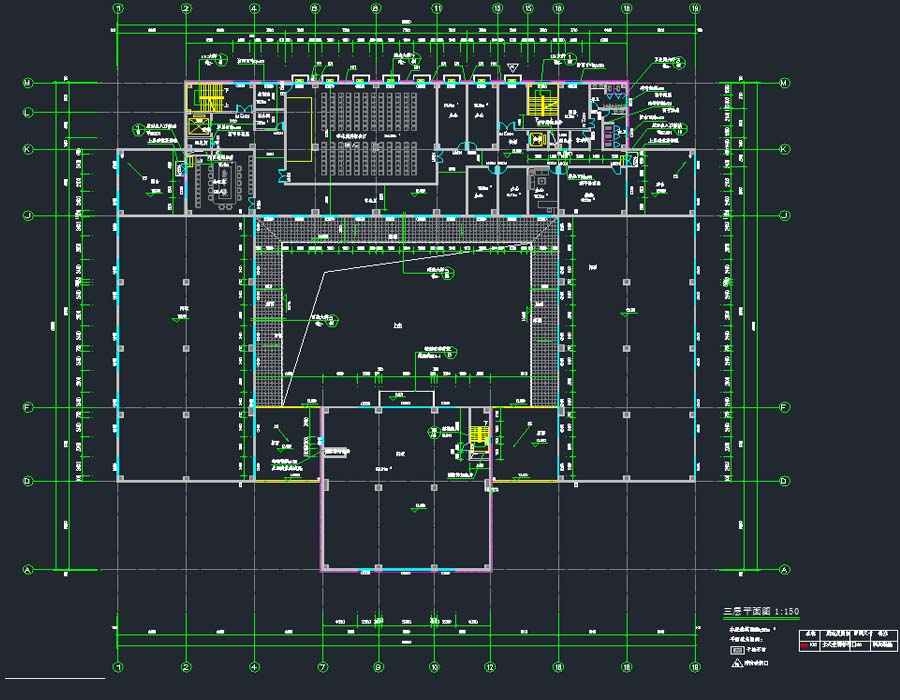

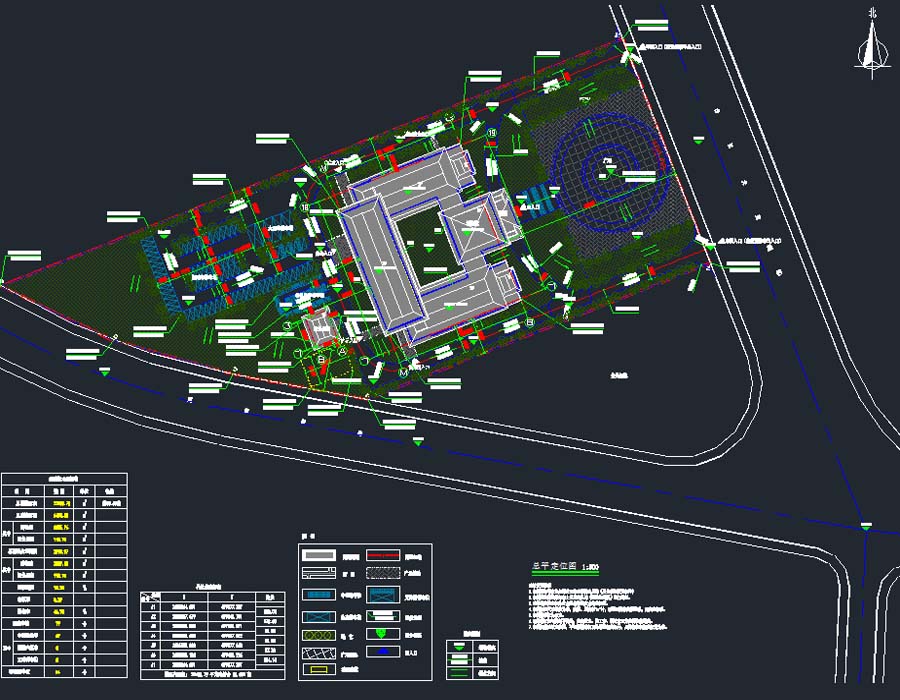

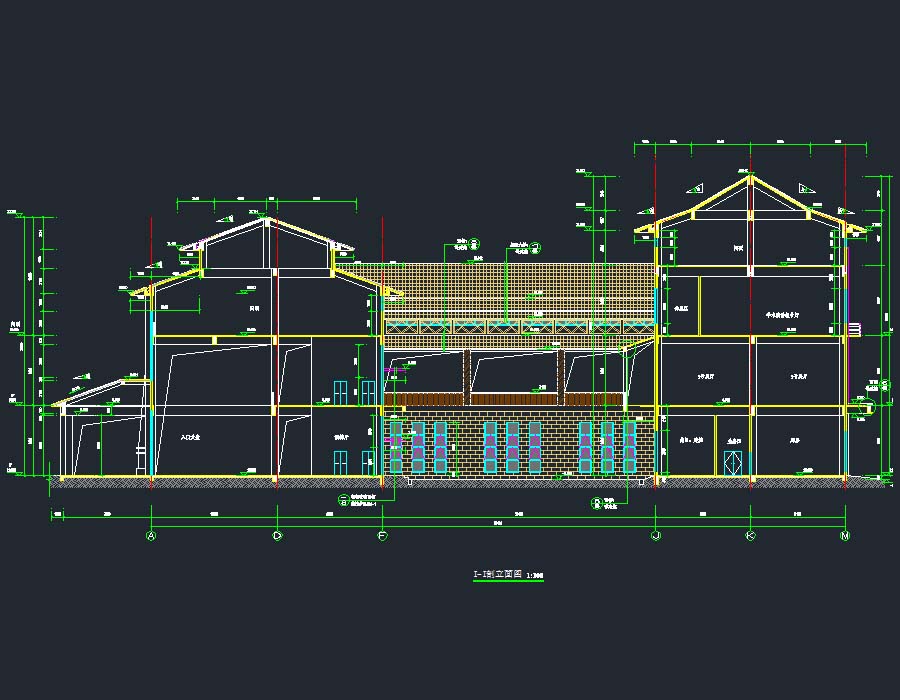

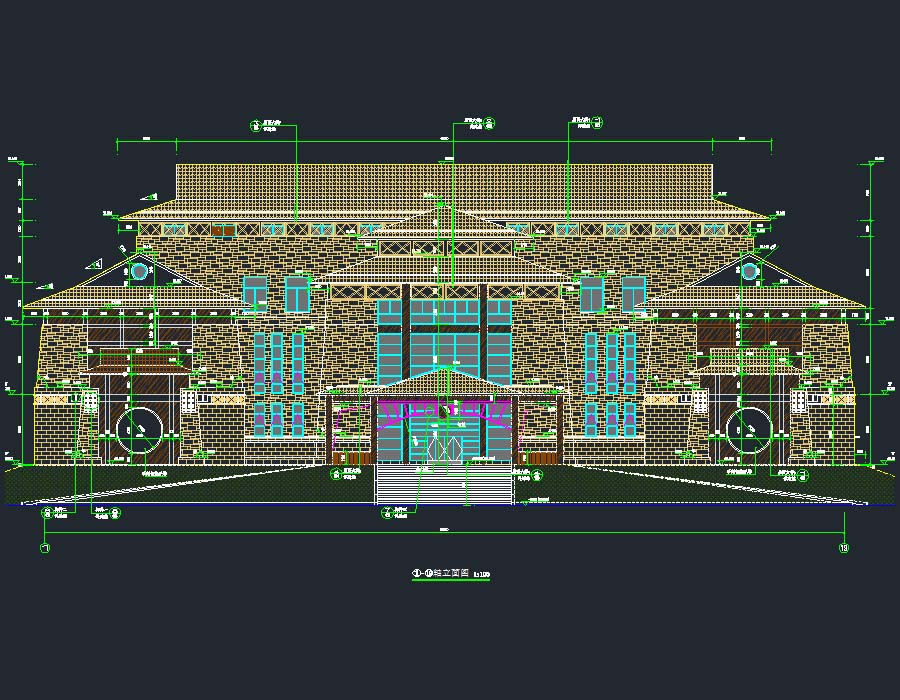

说明:该项目为某自治县民族博物馆及设备用房建筑、结构、给排水、电气、暖通施工图,其中博物馆地上3层,建筑高度为18.3米,建筑面积为6356.76平方米;设备房地上1层,建筑高度为4.2米,建筑面积为118.752平方米,结构形式均为框架结构。图纸包括:总平面定位图,建筑设计总说明,建筑节能设计专项说明,绿色建筑设计说明,楼层平面图,轴立面图,剖立面图,楼梯大样图,门窗立面分隔大样图,卫生间平面布置大样图,墙身大样图,设备房平面图、立面图、剖面图,结构设计总说明,基础平面布置图,框架柱平面布置图,平面结构布置图,平面板、梁配筋图,楼梯结构图,设备房基础平面布置图、结构图,暖通设计总说明,多联空调系统流程图,机械排烟系统原理图,多联导管式室内机风口示意图,空调、通风及防排烟系统平面图,空调冷媒管系统平面图,设备基础平面图,动力配电设计说明,照明设计说明,电气配电系统图,弱电系统图,动力及弱电平面图,照明及应急照明平面图,消防设计总说明及图列,给排水设计总说明与图列,固定式燃气型灭火系统设计说明,给排水总平面图,地埋一体化消防泵站大样,卫生间大样等以及计算书、方案文本等。
建筑面积:6356.76,118.752㎡地上层数:3,1层建筑高度:18.3,4.2m地下层数:高度类别:低层图纸深度:施工项目地址:广西省设计时间:2017建筑风格:古代效果图:有
