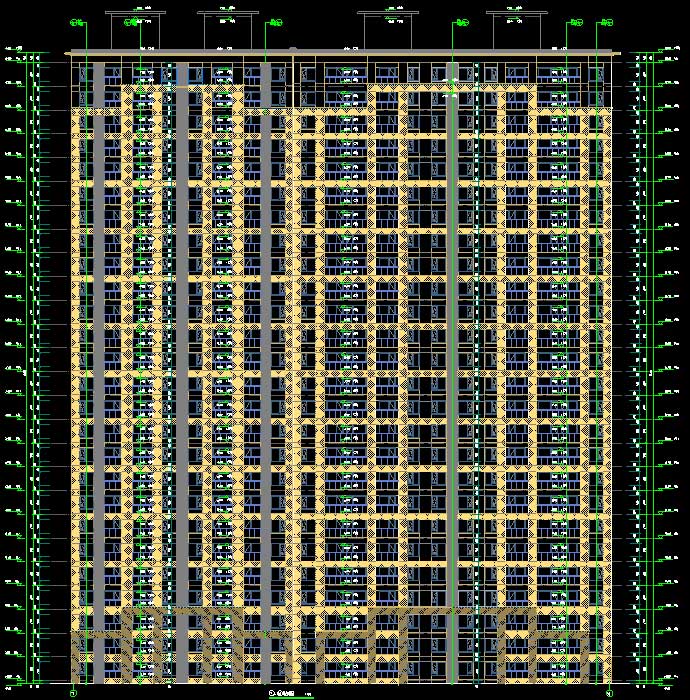

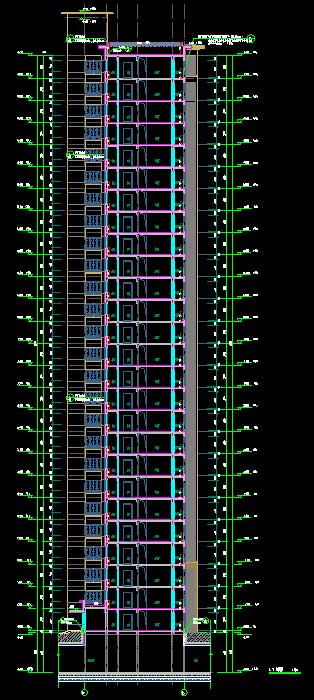

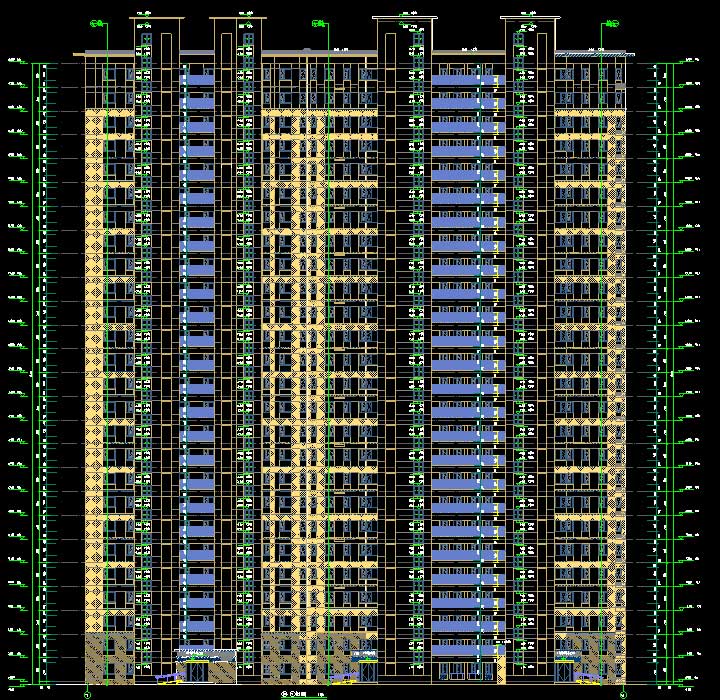

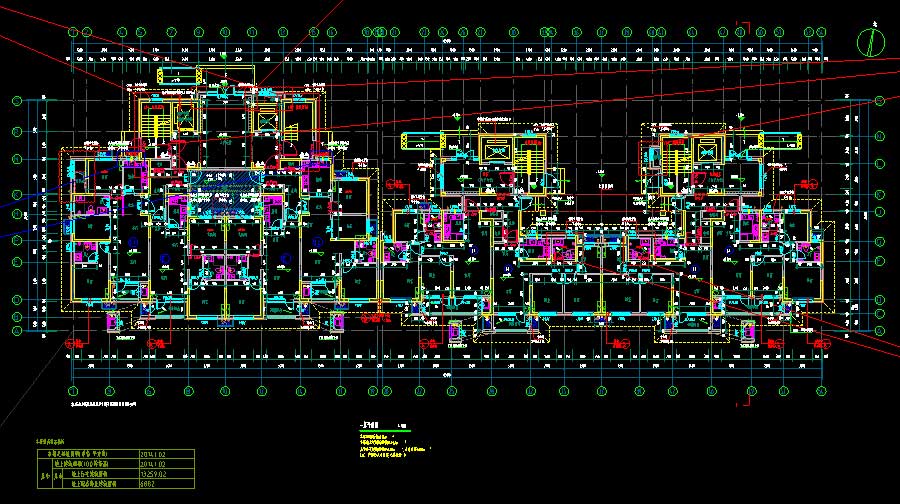

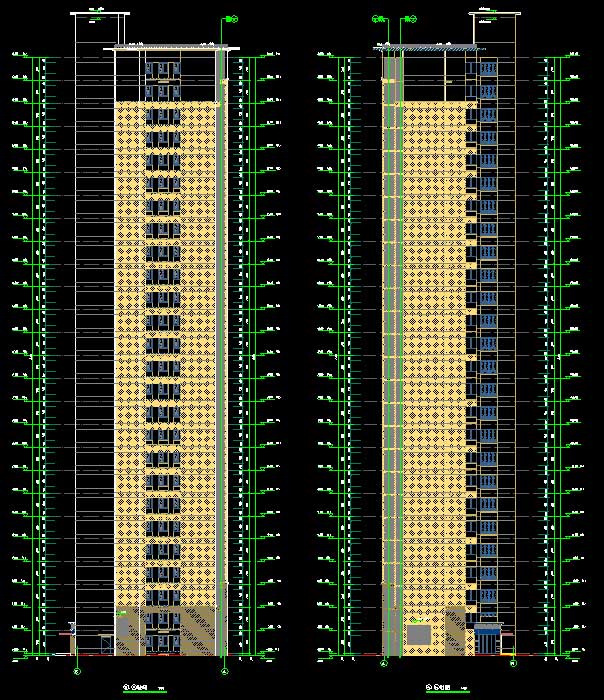

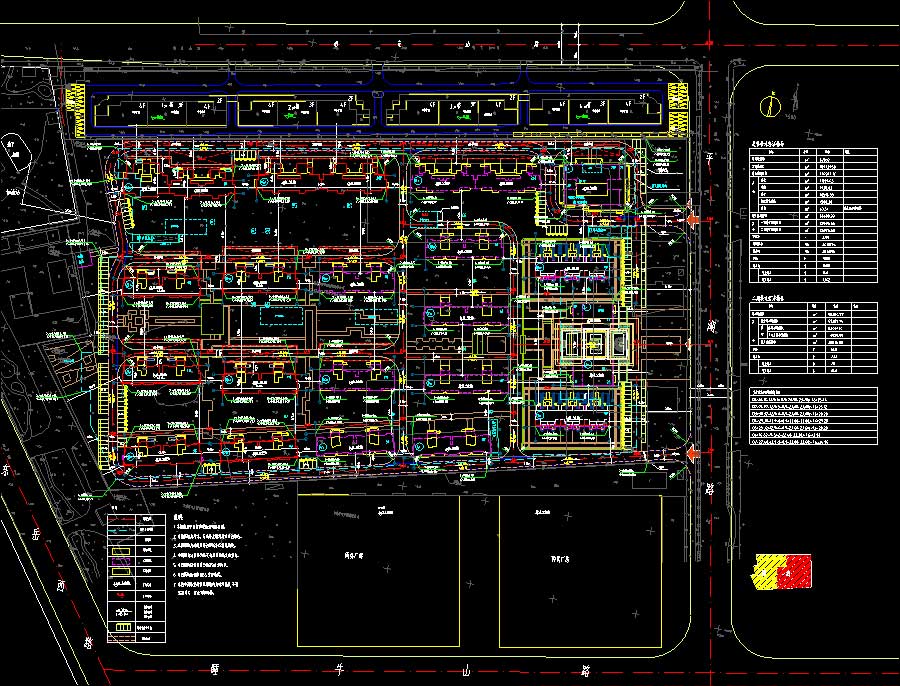

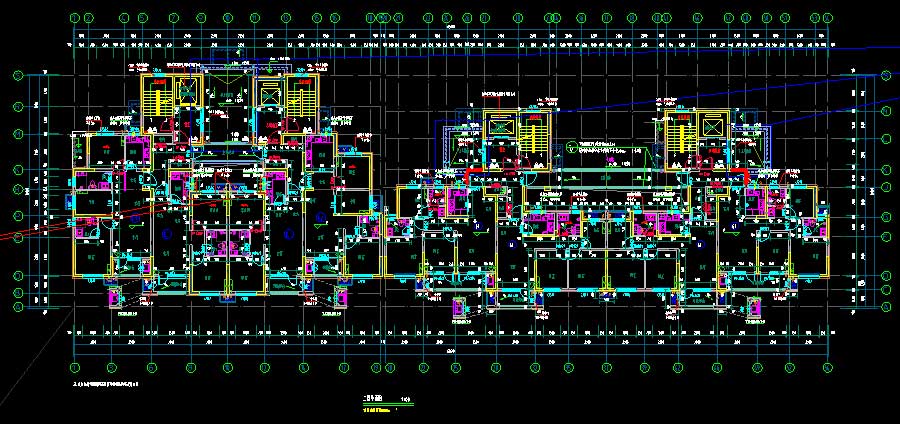

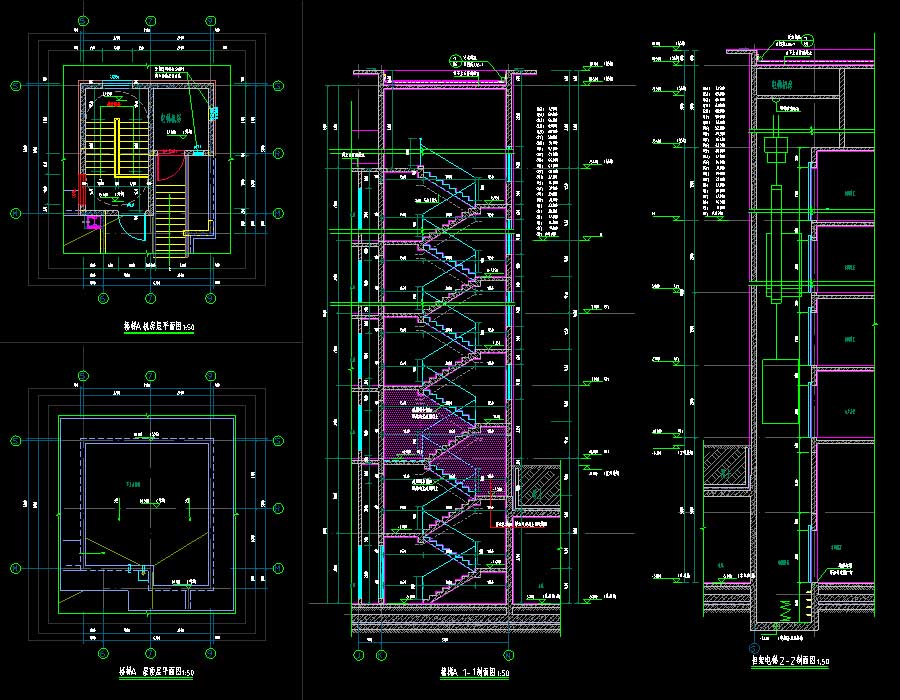

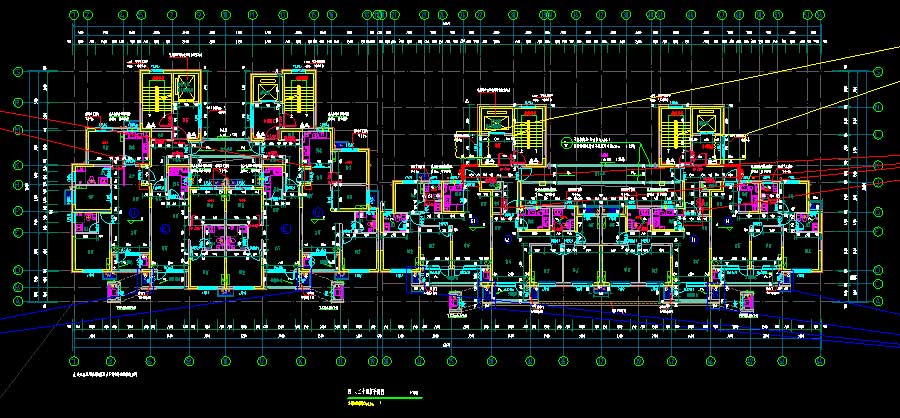

说明：该项目为某小区多栋高层住宅楼建筑、结构、给排水、电气、采暖通风施工图，项目包括16~23#住宅楼和地下车库。抗震设防烈度为7度，主要结构形式为住宅剪力墙结构，车库框架结构。其中，17#地上层数为5层，建筑高度为15.1米，建筑面积为2441.16平方米；20#地上层数为9层，建筑高度为26.7米，建筑面积为4310.9平方米；18~19#、21~22#地上层数均为11层，建筑高度均为32.5米，建筑面积为5245.08~5559.42平方米；16#、23#地上层数均为26层，建筑高度均为76米，建筑面积分别为20787.06、20141.02平方米；地下车库为地下1层，建筑面积为26075.68平方米。图纸内容含：建筑：建筑说明，绿色建筑专项说明，节能专篇，建筑专业消防设计专篇，总平面图，竖向图，平立剖面图，楼梯详图，墙身详图，门窗详图，单元放大图；结构：结构说明，绿色建筑专项说明，基础平面布置图，剪力墙平面布置图，剪力墙暗柱表，梁配筋图，板配筋图，楼梯详图，墙身详图；给排水：给排水说明，绿色建筑设计专篇，海绵城市专篇，消防设计专篇，平面图，给水系统图，消火栓系统图，排水系统图，雨水系统图，废水系统图，给排水平面大样图，给排水系统大样图，管井大样图；电气：电气说明，等电位联结示意图，强、弱电设备及材料表，消防设备及材料表，机电安装工程抗震设计说明，绿色建筑专用说明，配电干线系统图，应急照明疏散指示系统干线图，弱电干线系统图，火灾自动报警系统图，配电系统图，户型大样图，动力平面图，照明平面图，弱电平面图，消防平面图，屋顶防雷平面图；暖通：暖通说明，暖通专业消防设计专篇，供暖通风安装大样图，绿色建筑专项说明，暖通专业抗震设计专篇，供暖干管平面图，供暖通风平面图，机房层通风平面图，供暖立管系统图，管井安装大样图等等。
