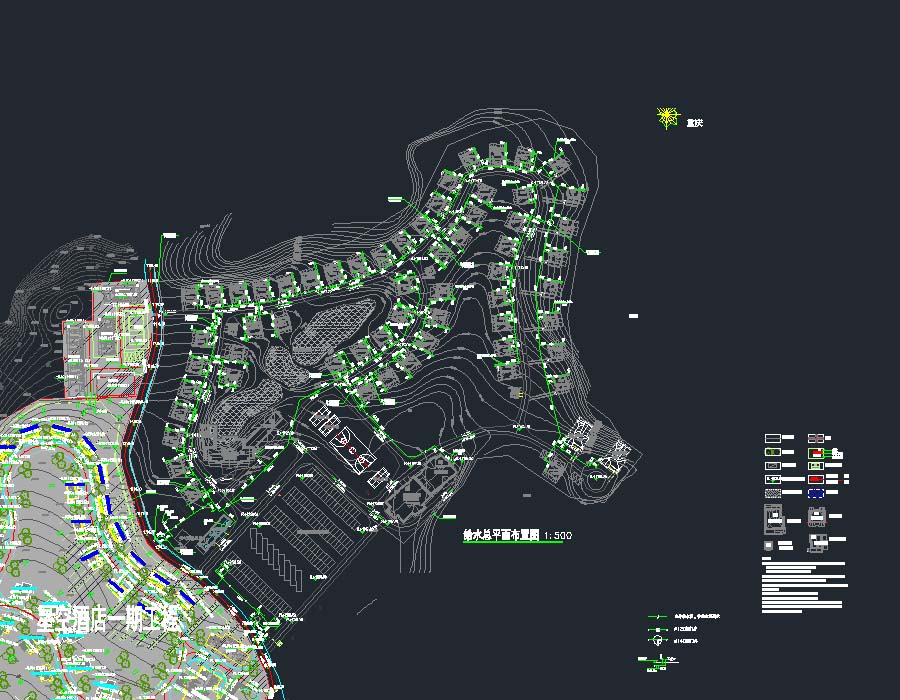

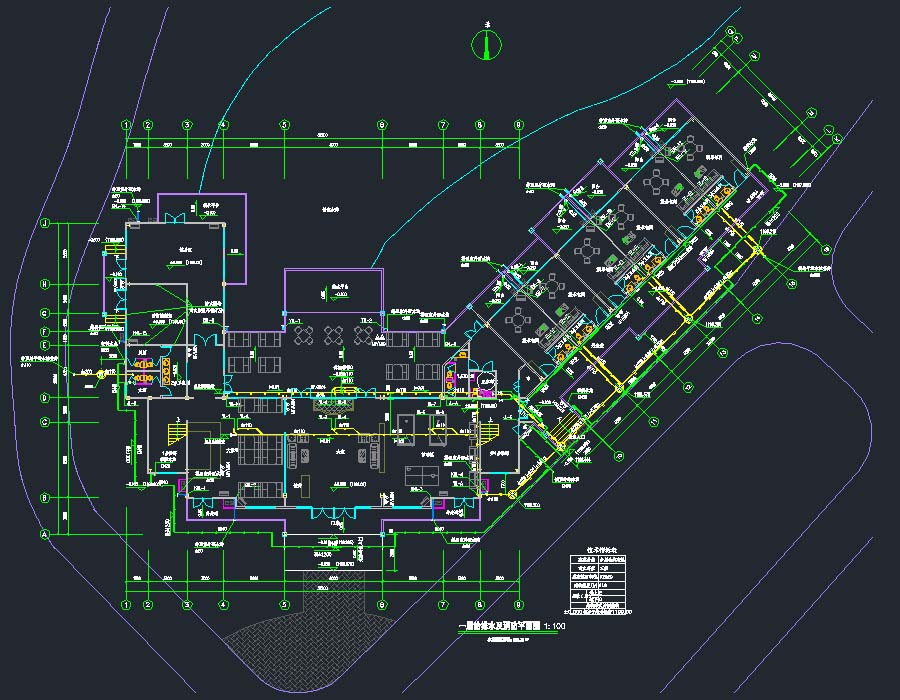

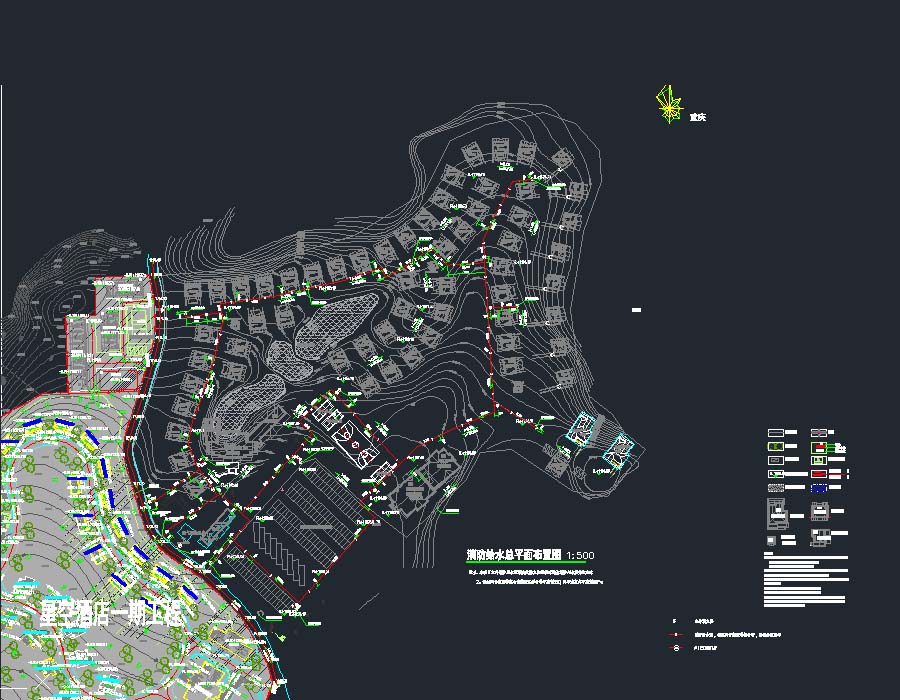

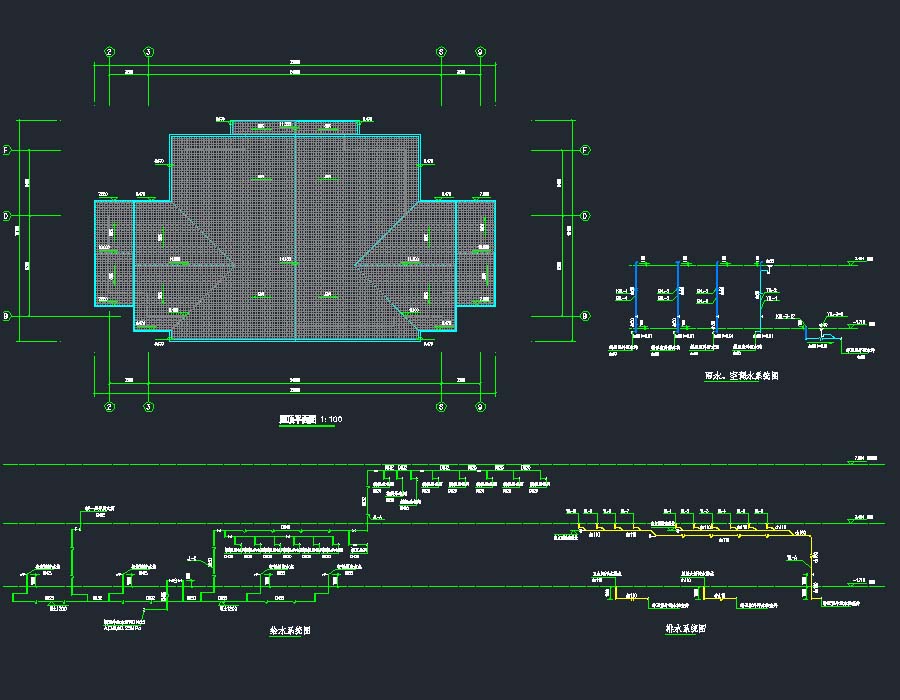

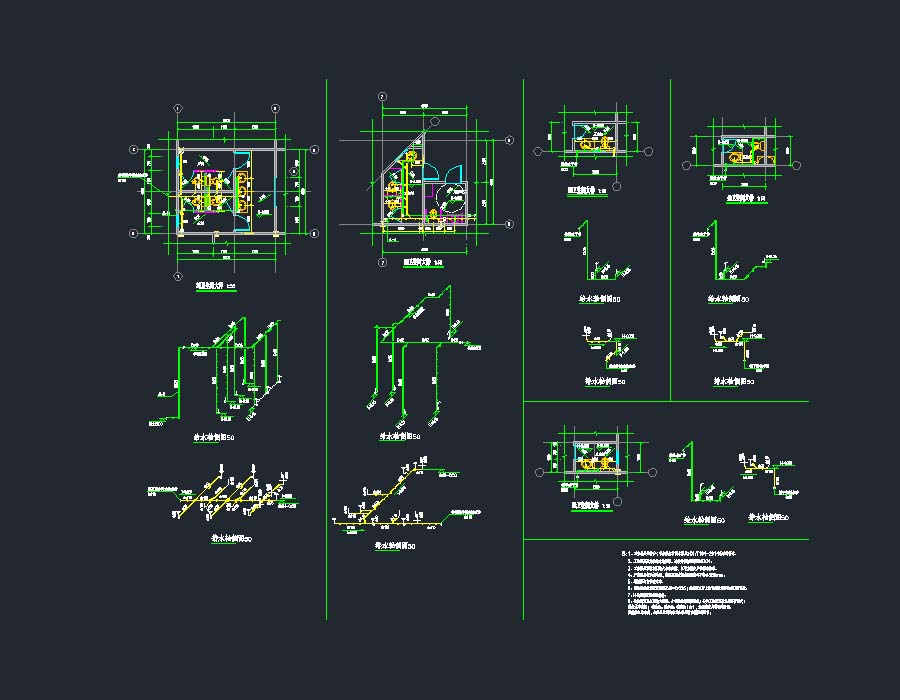

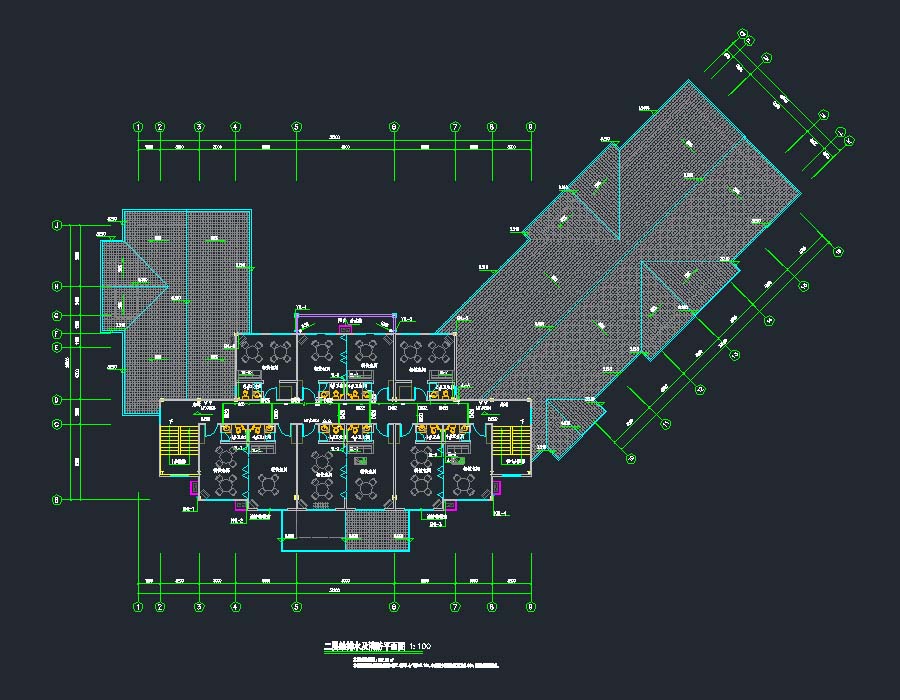

说明:该项目为某景区星空酒店多排水专业施工图,总建筑面积为9262.48平方米,包括1栋餐饮中心、娱乐中心、公厕、双拼别墅、一房一厅别墅,独栋别墅。其中餐饮中心共2层,建筑高度为13.5米;娱乐中心共2层,建筑高度为11.8米;公厕共1层,建筑高度为3.6米;双拼别墅共1层,建筑高度为3米;一房一厅别墅共1层,建筑高度为3米;独栋别墅共2层,建筑高度为6米。图纸包括:总图设计说明,生活给水总平面布置图,消防给水总平面布置图,污水总平面布置图,雨水总平面布置图,给排水说明,楼层给排水及消防平面图,平面图,给排水系统图,空调水系统图,卫生间大样,冷热水轴测图,排水轴测图。
