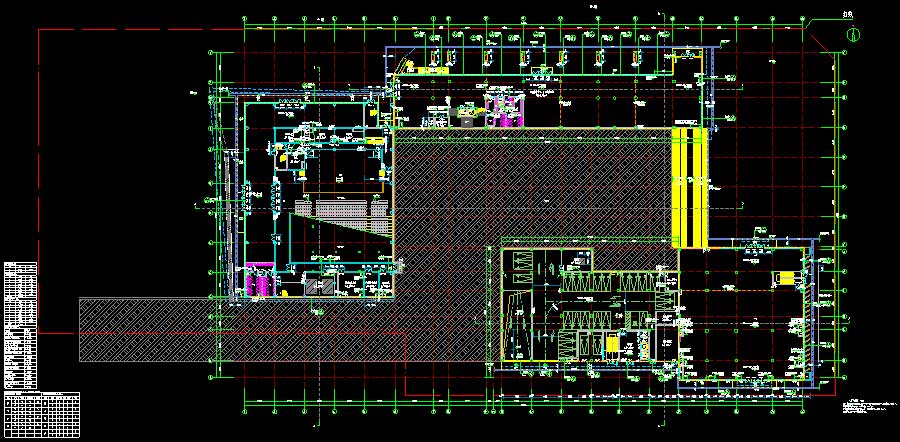

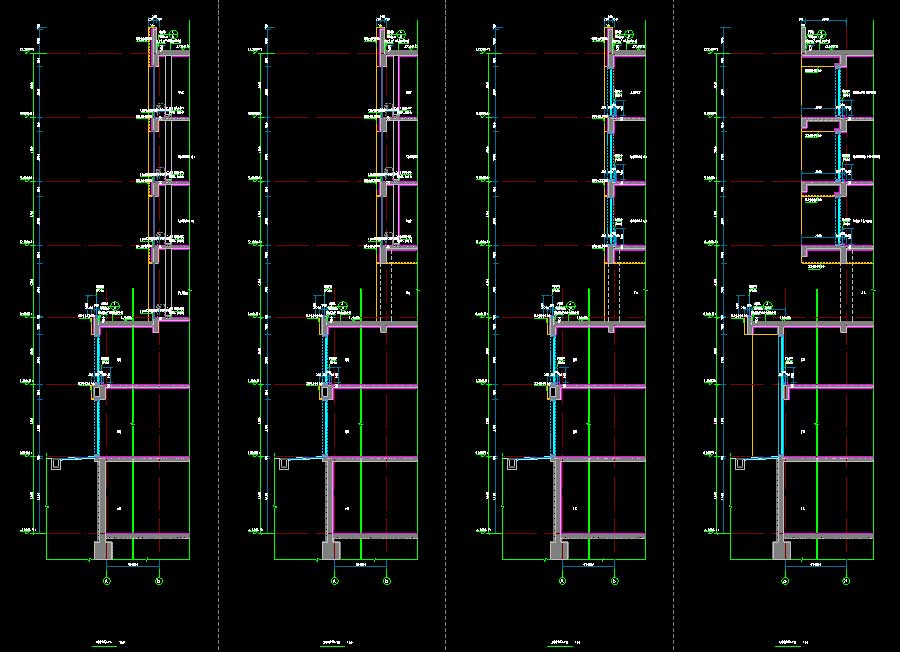

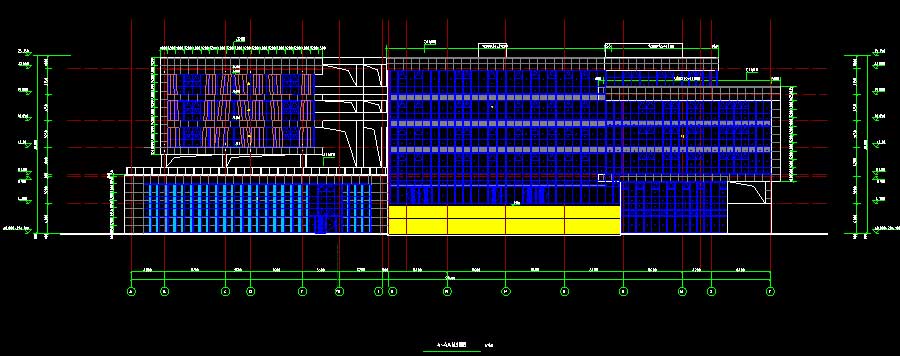

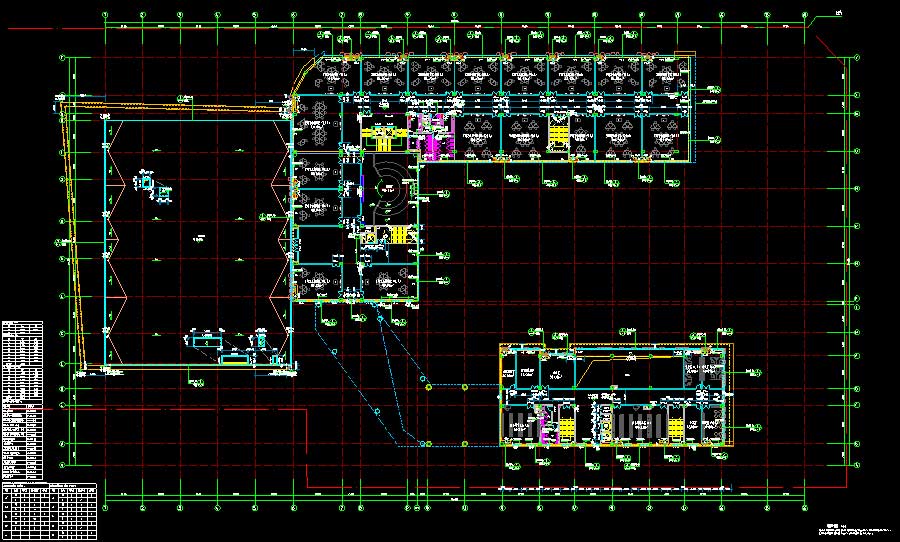

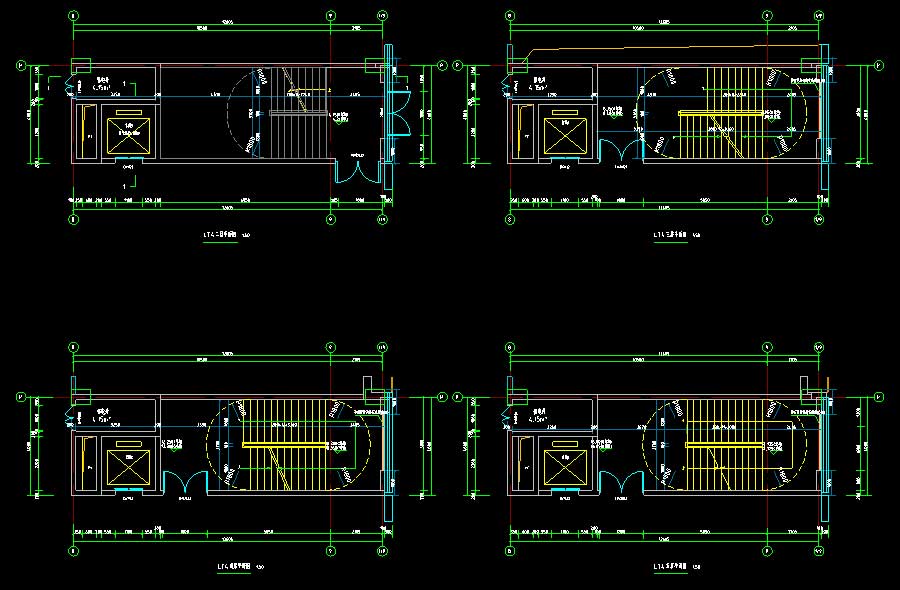

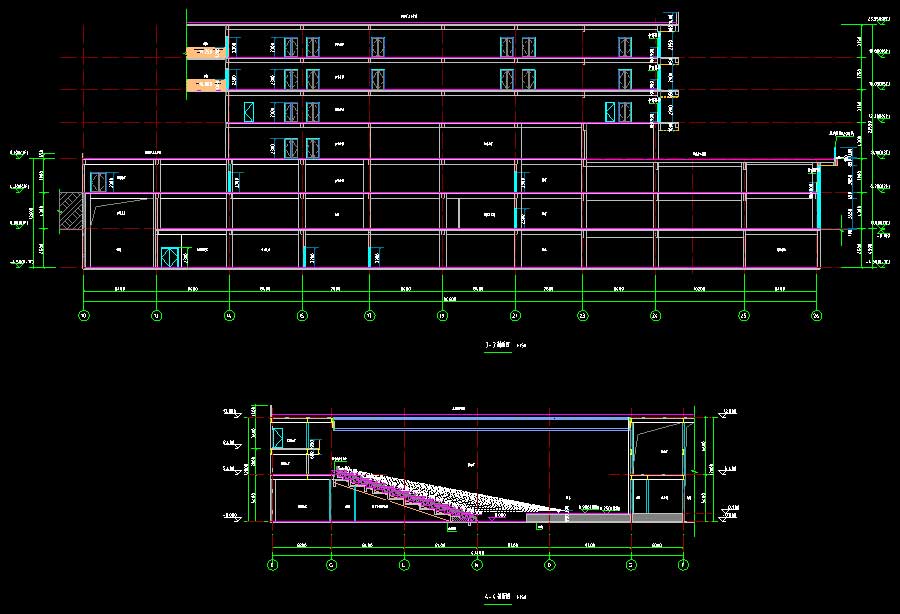

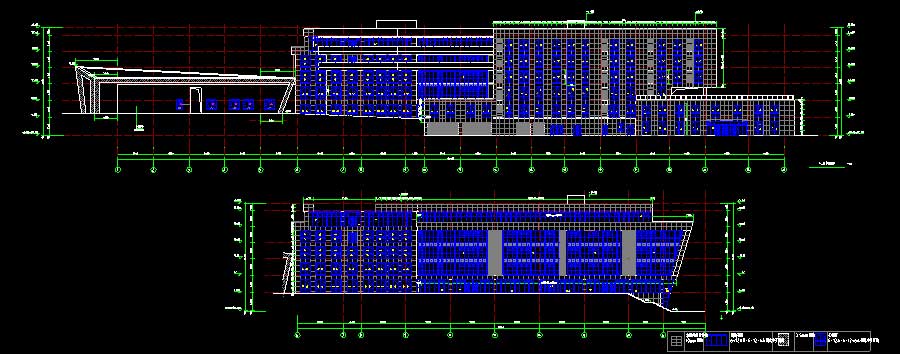

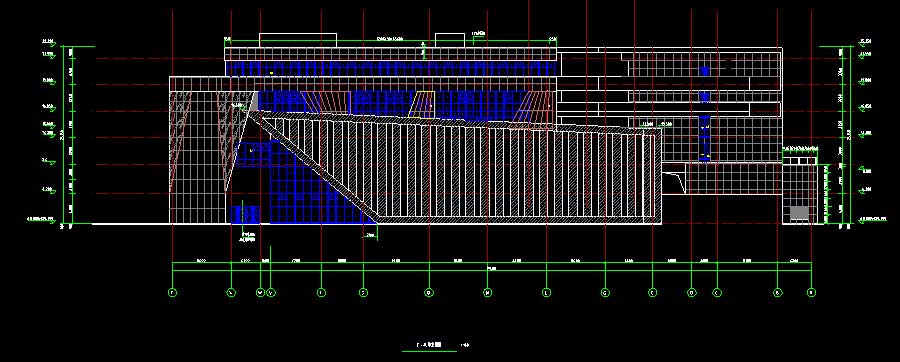

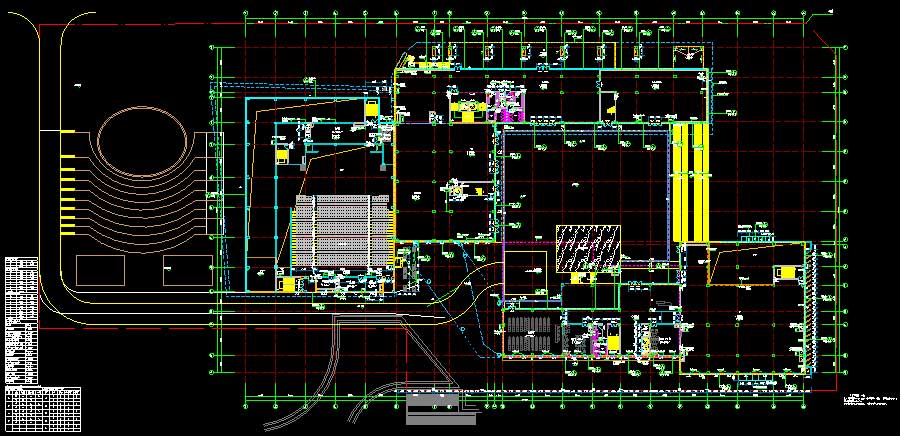

说明：该项目为某大学项目全专业施工图（含节能模型、节能报告书），图纸内容含建筑、结构、给排水、电气、采暖通风、智能化、幕墙、内装、景观、节能、基坑、海绵城市等。该大学项目包括报告厅、教学楼、档案/校史馆及车库，抗震设防烈度为6度。报告厅地上层数为1层，建筑高度为12.1米；教学楼、档案/校史馆地上层数均为6层，建筑高度均为23.65米；车库地上层数为1层，地下层数为1层，建筑高度为4.2米。本工程用地面积21262.45平方米，总建筑面积29934.44平方米，地上建筑面积27199.1平方米，地下建筑面积2735.34平方米。图纸内容含：建筑说明，平立剖面图，绿建、节能专篇，门窗表、门窗大样，防火分区示意图，楼梯、坡道、卫生间、墙身、节点大样；结构说明，公共建筑节能(绿色建筑)设计说明专篇(结构篇)，基础设计说明，基础平面布置图，地梁施工图，柱脚锚栓布置图，看台施工图，节点详图，楼梯施工图，柱平面布置图，墙柱配筋图，模板及板配筋图，墙身大样图，梁平法施工图；给排水说明，绿建专篇说明，给排水及消防系统原理图，给排水及消防平面图，自动喷淋平面图，消防水泵房大样图，屋顶消防水箱大样图；电气说明，公共建筑节能(绿色建筑)设计说明专篇(电气篇)，供配电系统示意图，高压、低压配电、竖向干线、配电箱、火灾自动报警、电气火灾监控、消防设备电源监控、防火门监控、应急照明和疏散指示系统图，电力、照明、防雷、火灾自动报警、基础接地平面图，电气总平面图，校园网综合布线与计算机系统图，信息发布系统图，校园广播系统图，入侵报警系统图，视频安防监控系统图；暖通说明，公共建筑节能(绿色建筑)设计说明专篇(暖通篇)，多联式空调系统配置原理图，排烟系统图，空调机房大样图，空调风管平面图，通风防排烟平面图，空调冷媒管及冷凝水管平面图；幕墙说明，平面图，立面图，外装饰构架立面图，穿孔铝板立面图，外装饰构件三维平面图，门窗分格图，大样图，水泥纤维板顶部接玻璃幕墙纵剖图，玻璃幕墙伸缩缝节点图；装饰设计说明，平面系统图，立面图，地面节点大样图，墙身节点大样图，天花节点大样图；景观说明，总平面物料索引图，总平面竖向图，总平面尺寸定位图，总平面网格定位图，总平面消防道路图，家具平面布置图，标准井盖详图，屋顶花园节点详图，广场休闲坐凳详图，装饰格栅详图等等。
