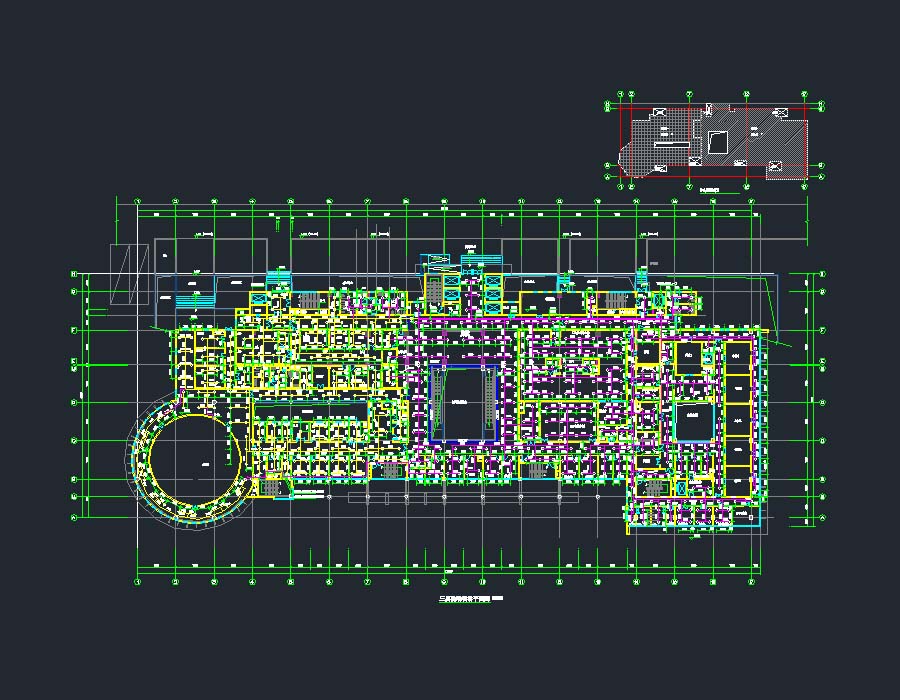

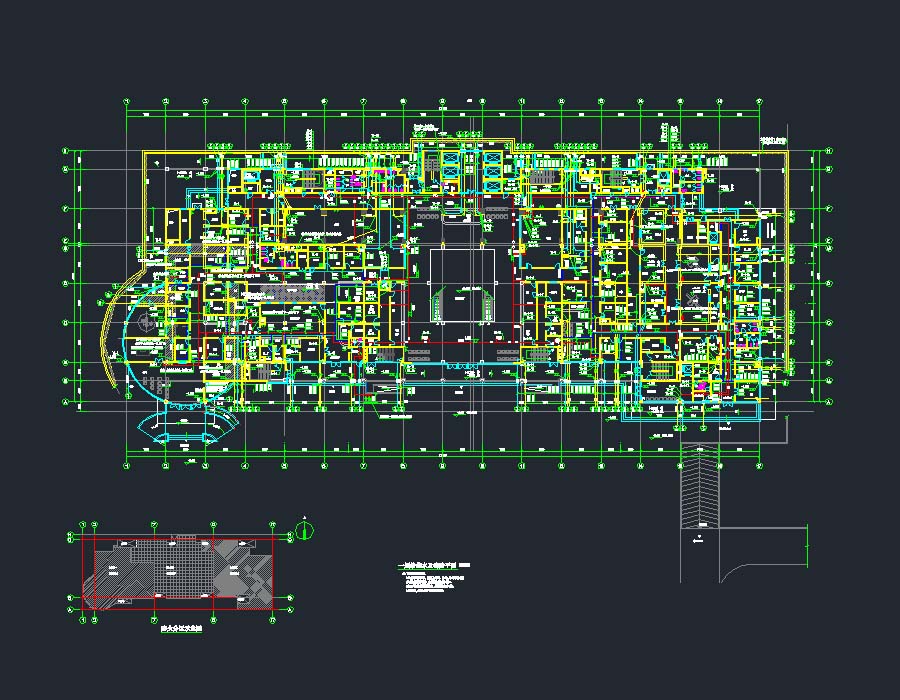

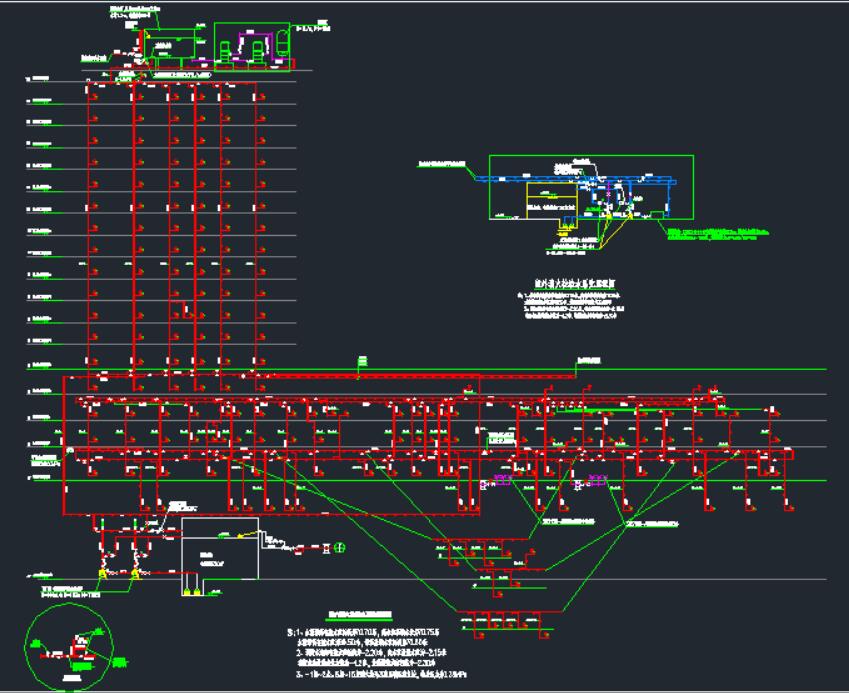

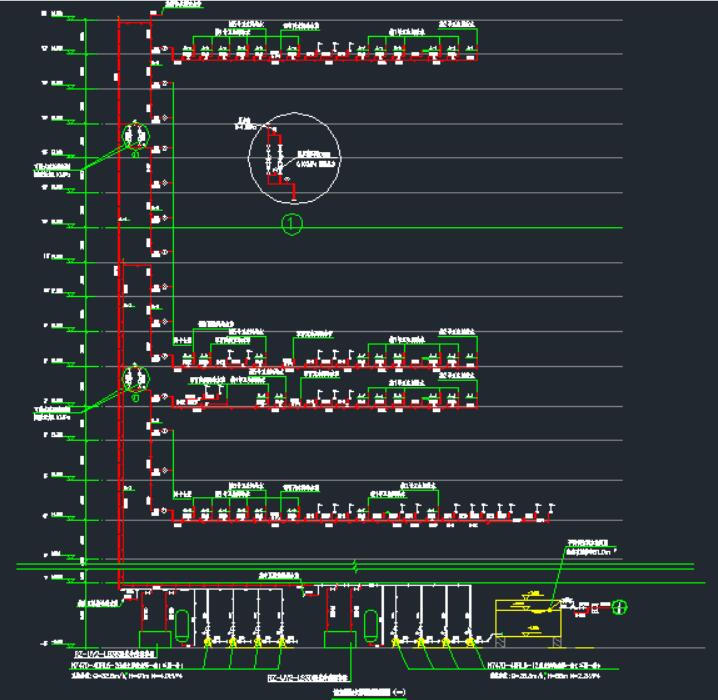

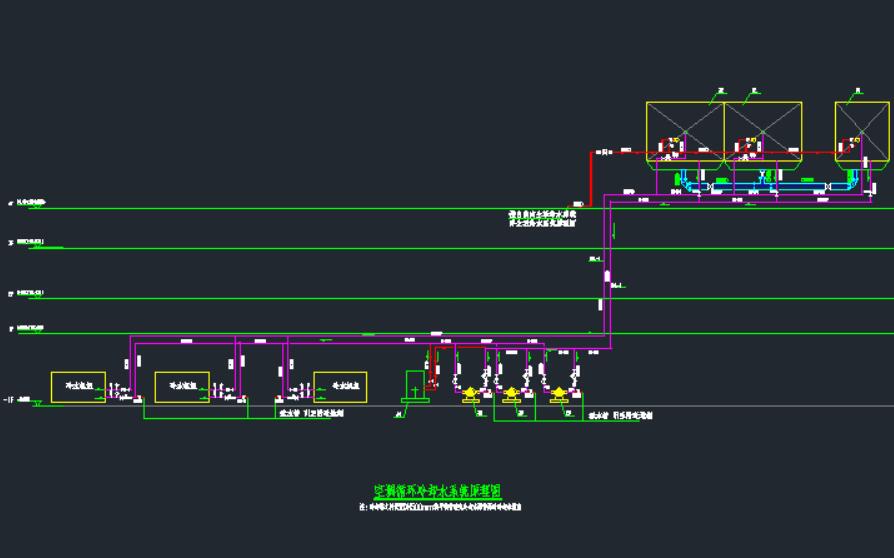

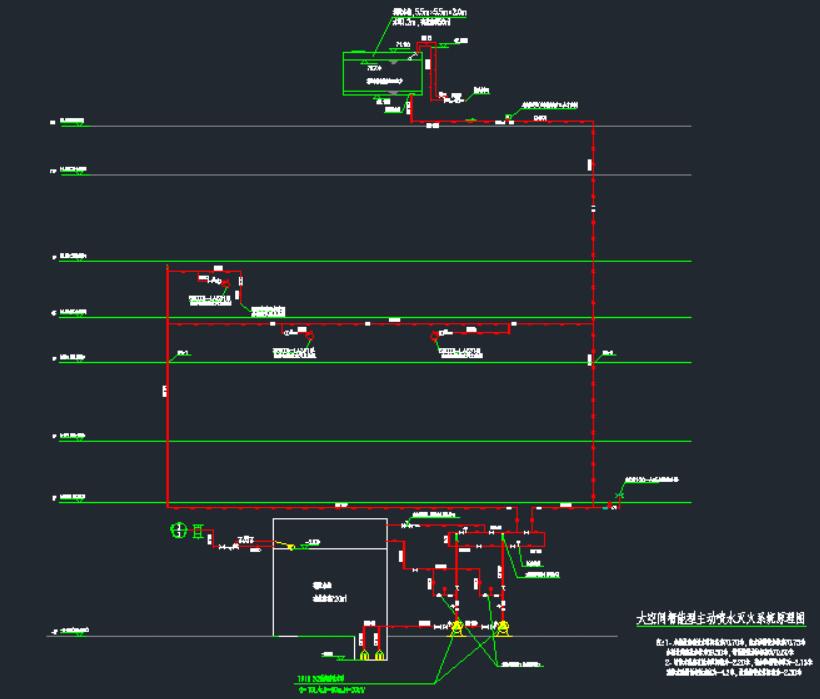

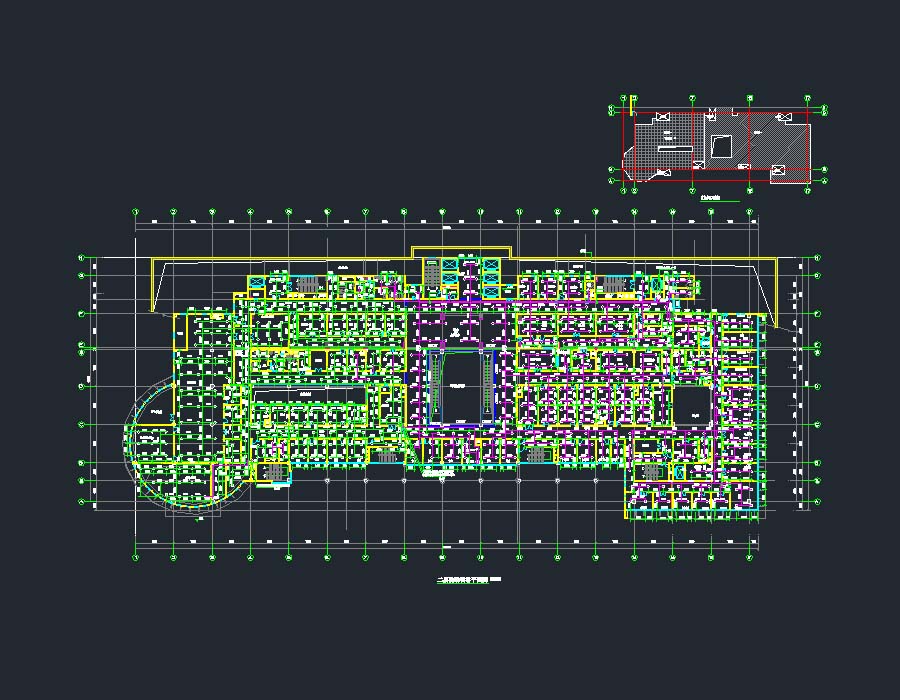

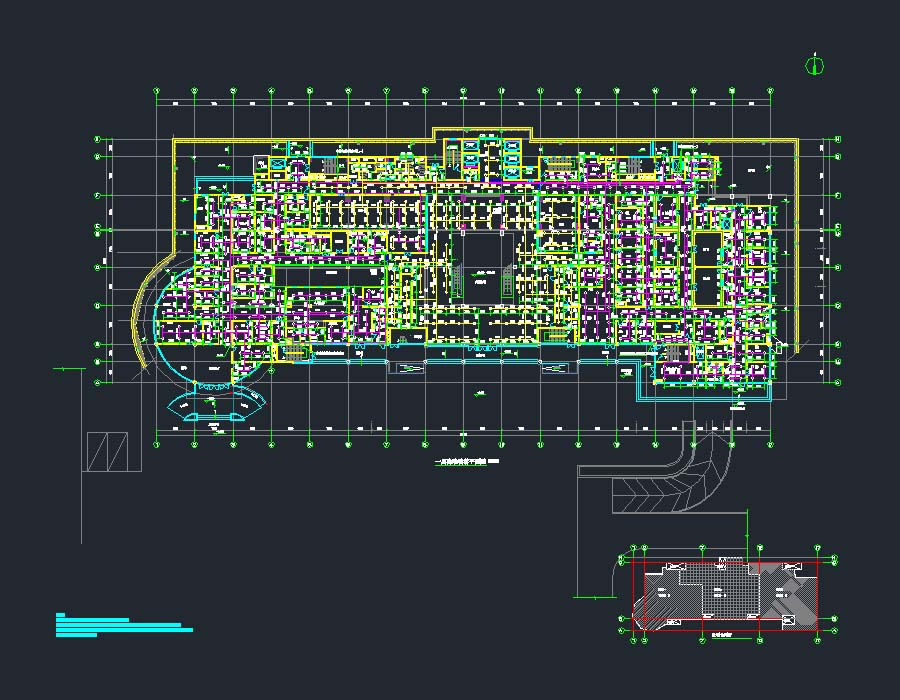

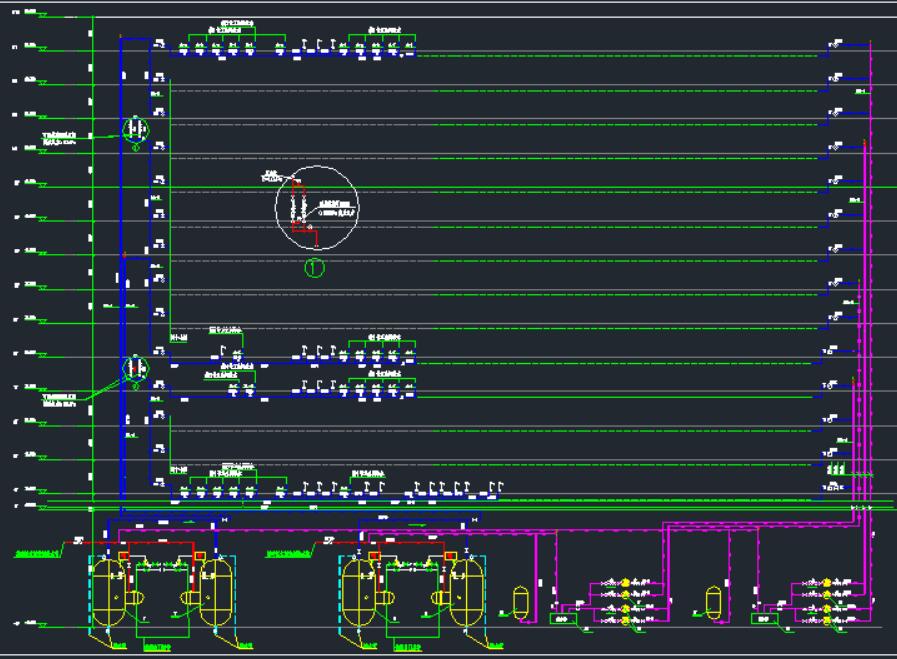

说明:该项目为某门诊住院综合楼室内外给排水及消防设计施工图,门诊住院综合楼总建筑面积约为5万平方米,共17层,建筑高度约为68.75米,一~三层为门诊、手术室用房,四~十七层为病房。地下一层功能主要为车库、洗衣房及各专业设备用房。图纸包括:给排水设计说明,七氟丙烷自动灭火系统设计说明书,给排水施工图绿色建筑设计说明,楼层给排水及消防平面,楼层自动喷淋平面,生活给水/排水/热水/雨水系统原理图,空调循环冷却水系统原理图,室内/外消火栓给水系统原理图,自动喷水灭火系统原理图,大空间智能型主动喷水灭火系统原理图,七氟丙烷气体灭火系统轴侧图,生活 /消防水泵房放大平面及剖面,屋面消防水箱间放大平面及剖面,卫生间给排水大样。

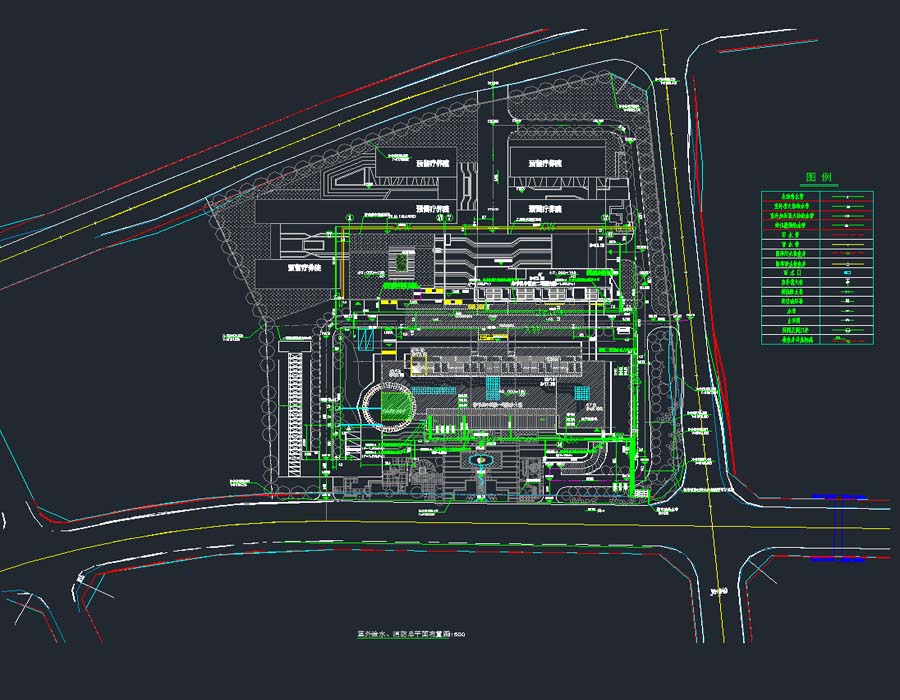

消防设计:室外消火栓系统生活供水设计:生活给水系统排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :地下一~三层为低区;四~十层为中区,十一~十七层为高区,低区直接由市政给水管网供水,中、高区由变频供水设备供水供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:5万㎡建筑高度:68.75m地上层数:17层地下层数:1层高度类别:高层图纸深度:施工项目地址:重庆市设计时间:2017
