建标库图纸模型 > 多类专业 > 医疗 > 某地12层高层人民医院感染性疾病救治中心全专业施工图3723480913
<< 返回列表
某地12层高层人民医院感染性疾病救治中心全专业施工图3723480913文件大小:319.01M推荐人:小舒图纸张数:178张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:79950.28㎡地上层数:12层建筑高度:59.3m地下层数:2层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2021建筑风格:现代效果图:无

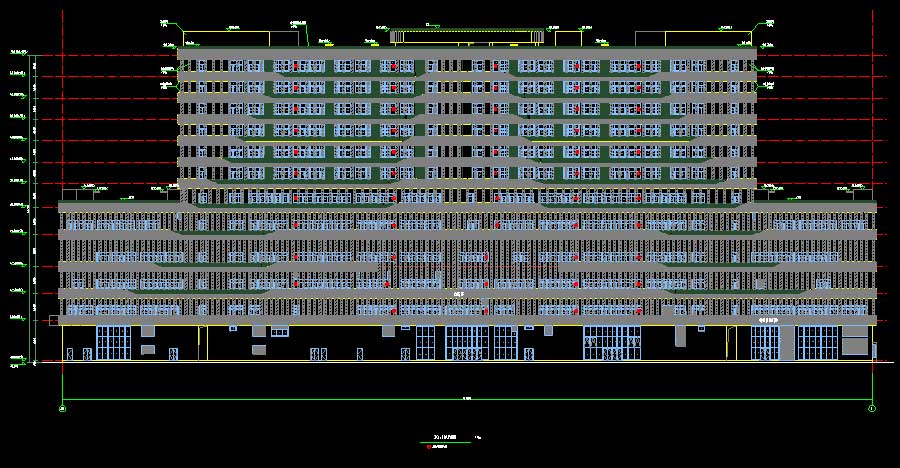

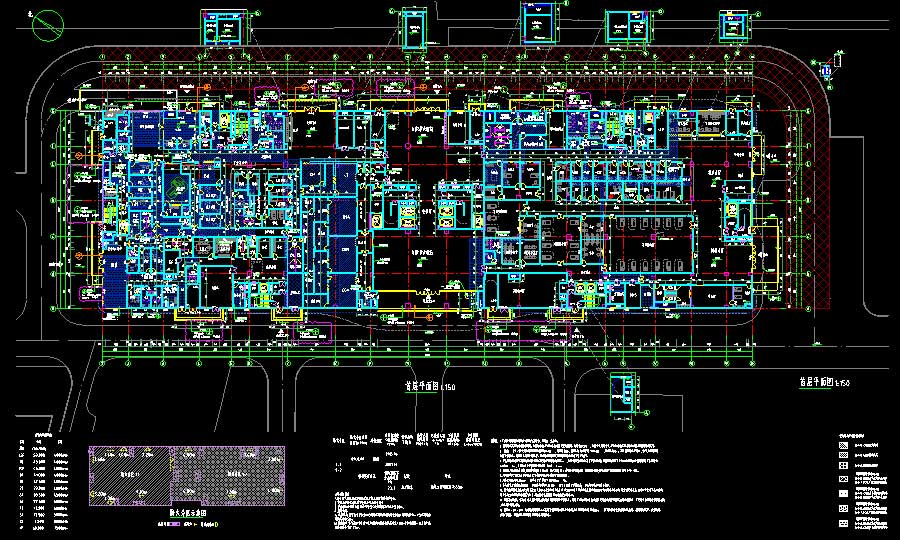

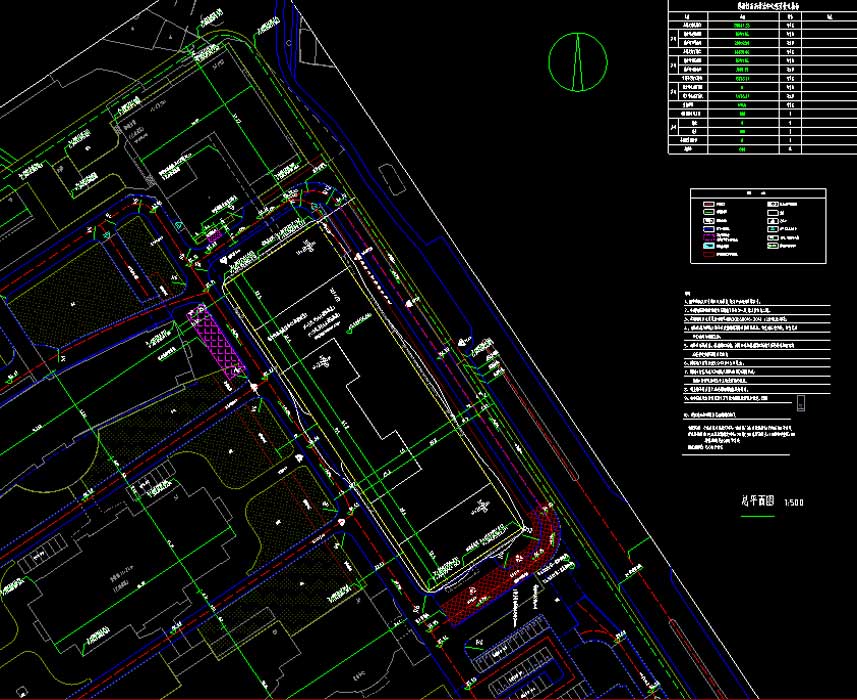

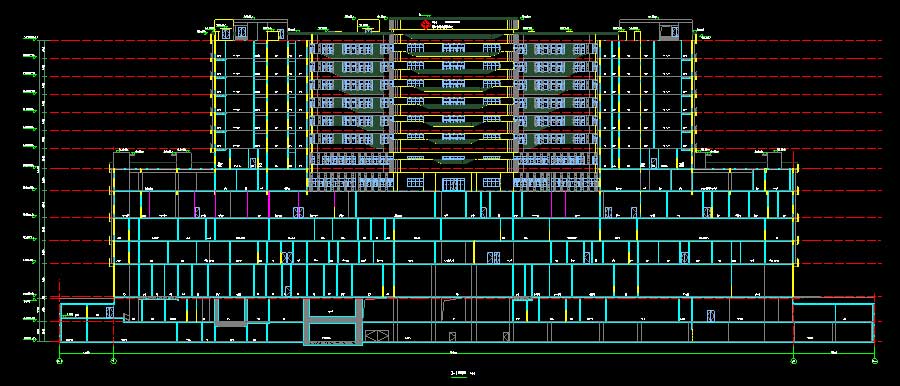

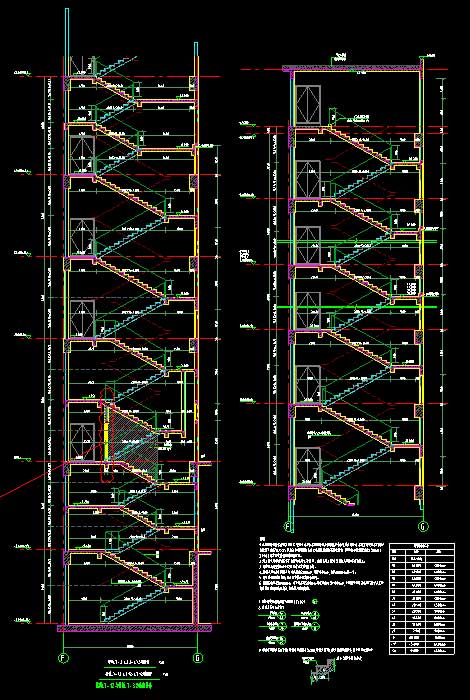

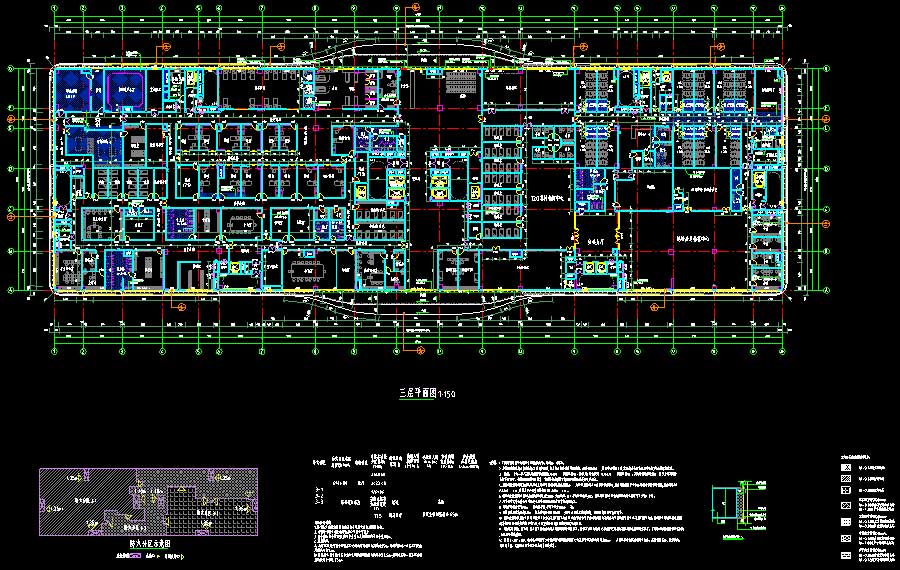

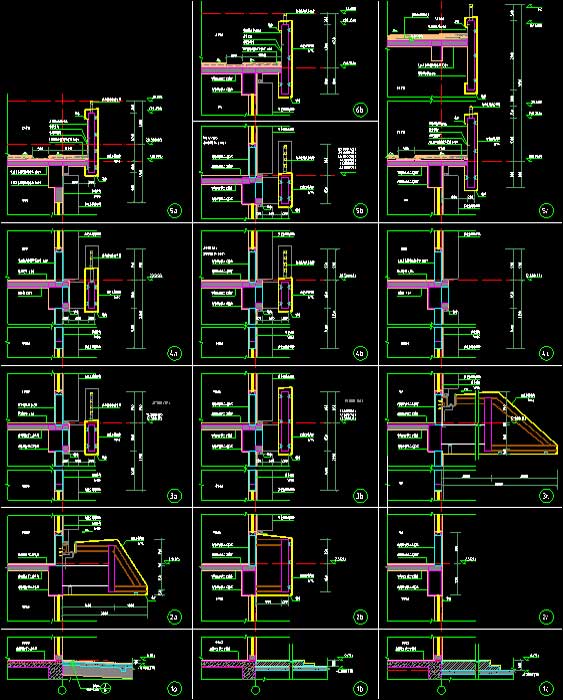

说明:该项目为某地人民医院感染性疾病救治中心全专业施工图(含变更单、计算书),图纸包含建筑、结构、给排水、电气、采暖通风、绿建、海绵城市、基坑、幕墙。抗震设防烈度为7度,主要结构形式为钢筋砼框--剪结构。建筑高度为59.3米,地上层数12层,地下层数为2层,项目总用地面积128791.48平方米,总建筑面积79950.28平方米。图纸内容含:建筑说明,节能专篇,总平面图,平立剖面图,楼梯、电梯、坡道、节点、卫生间、墙身、门窗大样;结构说明,建筑安全生产专篇,预应力设计说明,梁、柱钢筋构造大样,梁柱节点构造大样,剪力墙钢筋构造大样,旋挖钻成孔灌注桩说明及大样,楼梯平法说明及大样图,基础图,承台大样图,墙柱定位平面图,梁、板配筋平面图,梁、板配筋图,楼梯大样图,墙身大样;给排水说明,气体灭火设计说明,生活给水、排水平面图,生活给水系统原理图,排水系统原理图,自动喷水灭火系统平面图,消防给水平面图,消防给水系统原理图,卫生间大样,污水处理工艺设计说明,工艺流程图,设备平面布置图,管道平面布置图,水池气搅拌平面图,除臭管道平面图,风管系统图,提升系统系统图,污水处理系统图,预埋管件平面布置图;电气说明,建筑物防雷、接地与安全措施设计说明,高低压系统图,电力平面图,配电系统结线图,照明平面图,防雷接地大样图,防雷平面图,火灾自动报警平面图、系统图,会议室多媒体平面图,医护对讲平面图,大样参考图,户外智能化管线平面图,监控中心机房工程平面图,系统架构图,综合安防平面图,综合通信平面图,网络中心机房工程平面图;暖通说明,防排烟平面图,多联机系统原理图,空调制冷系统原理图,设备管道安装示意图,多联机设备安装示意图,空调末端系统原理图,排烟系统原理图,加压送风系统原理图,竖向排风系统原理图;幕墙设计说明,平立剖面图,玻璃幕墙大样图、节点图,铝板幕墙节点图,铝方管栏杆安装节点图,防水百叶安装节点图,铝蜂窝板遮阳板安装节点图,防雷节点图,预埋件平面布置图,预埋件加工图;基坑支护设计施工总说明,岩土工程安全生产专篇,基坑监测设计说明,基坑定位及周边环境图,基坑支护平面图,基坑监测布置图,基坑周边管线图,剖面图,大样图,内支撑大样详图,支护桩大样图,降水井(疏干井)大样图,钢格构柱大样图,坑中坑支护大样图,基坑拆撑步骤示意图等等。
