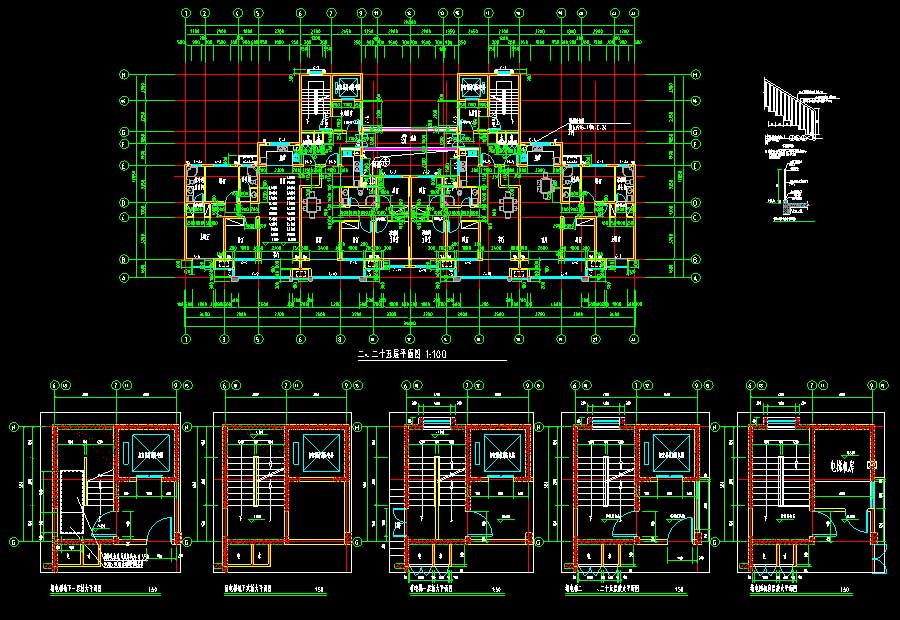

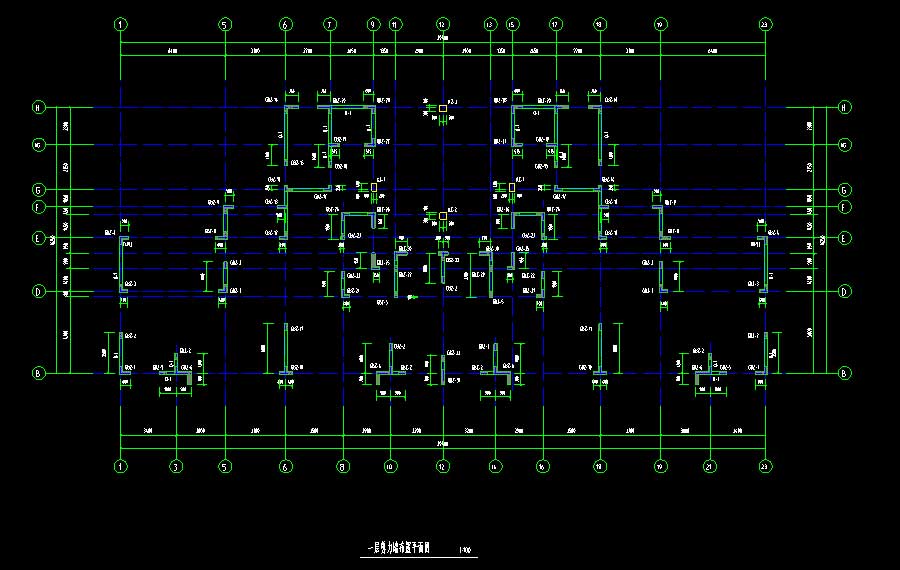

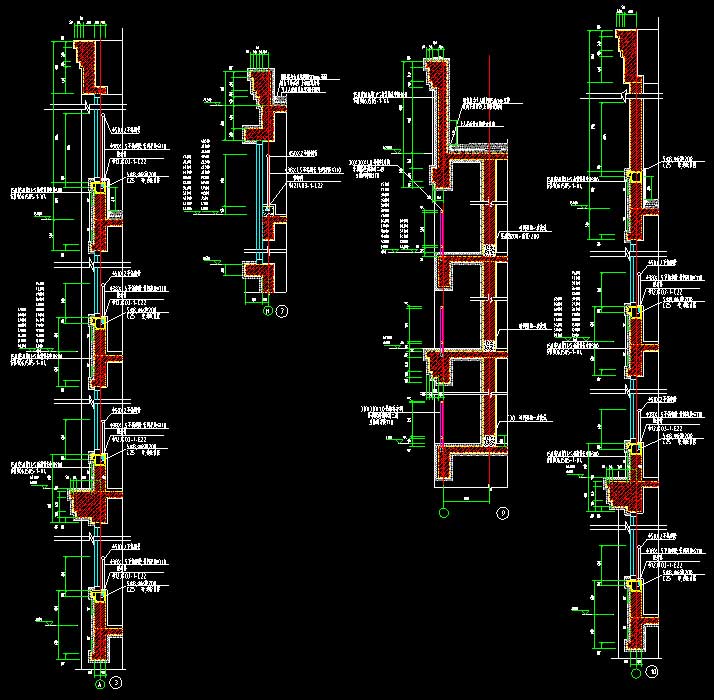

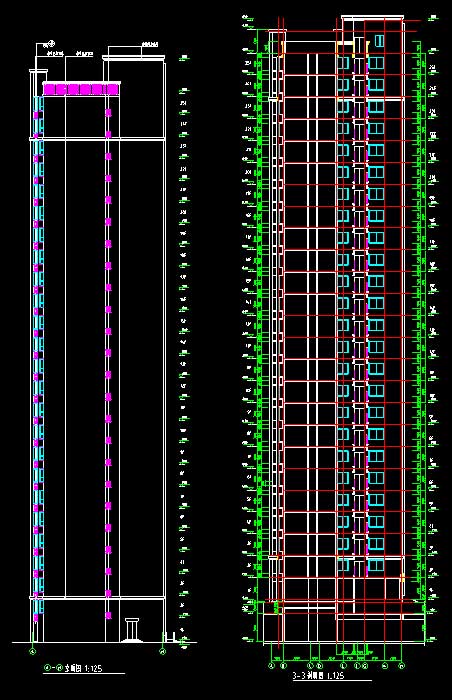

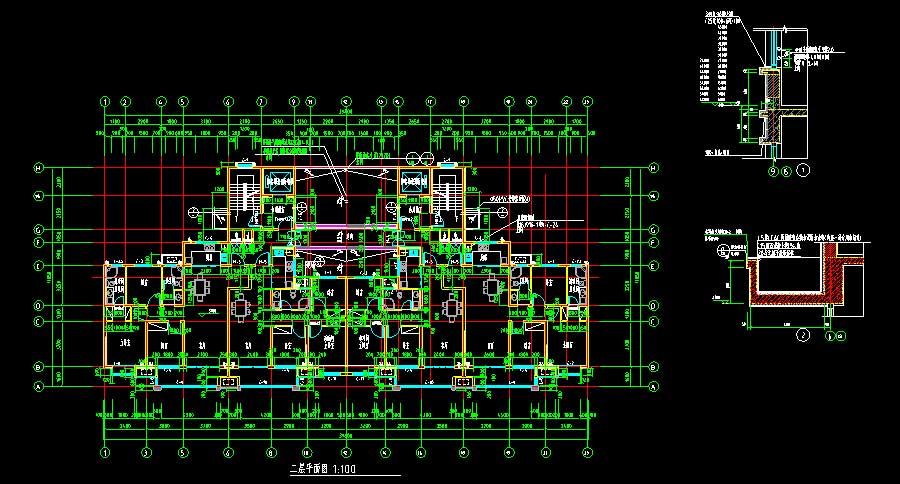

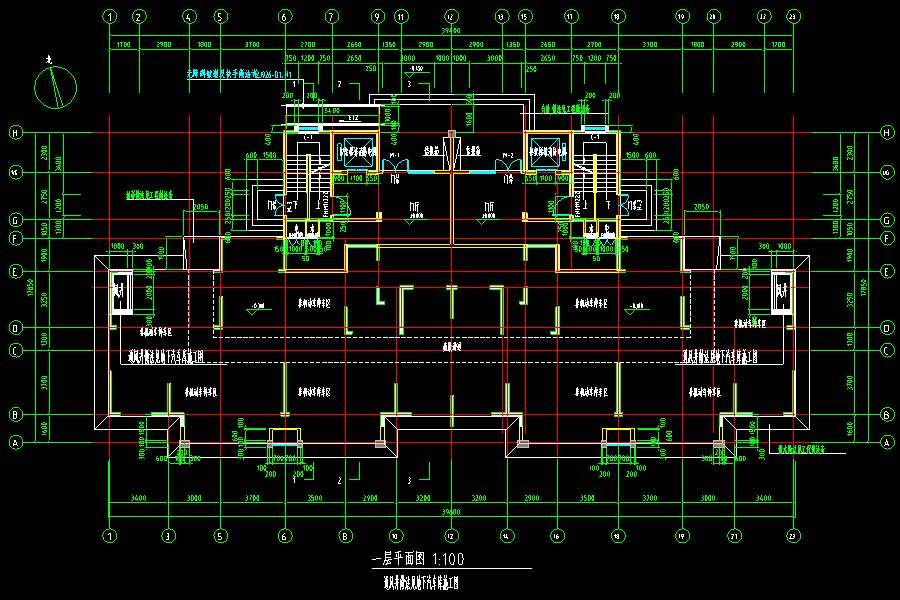

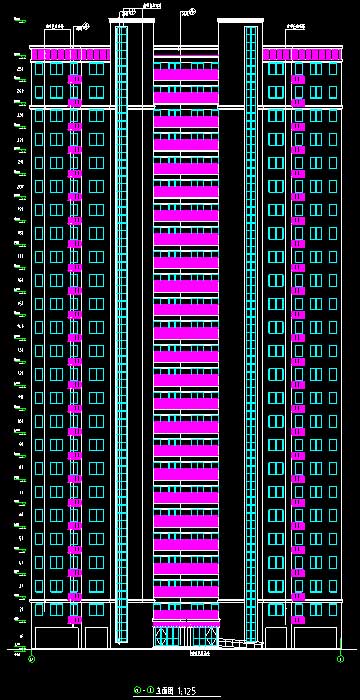

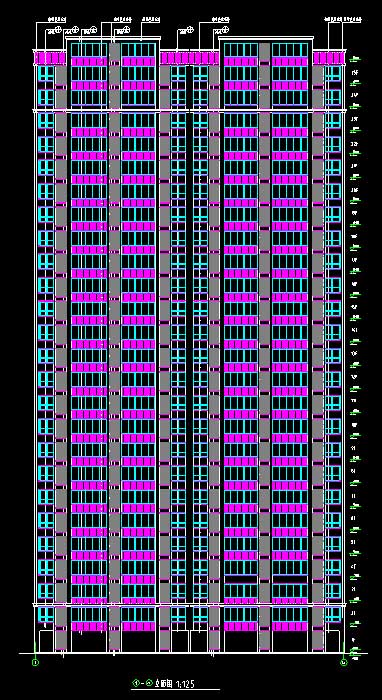

说明：该项目为某地1~10#高层住宅楼建筑、结构、给排水、电气、采暖通风施工图，包括1~3#门卫，1#~4#配电房及地库。其中，门卫及配电房地上层数均为1层，建筑高度为3.75~5.95米，建筑面积为29.14~348.84平方米；1#、2#、5#、8#地上层数均为17层，建筑高度均为51.45米，建筑面积为8820.76~12038.41平方米；6#、9#地上层数均为20层，建筑高度均为69.45米，建筑面积分别为19180.04、9013.77平方米；3#地上层数为23层，建筑高度为69.45米，建筑面积为13357.41平方米；4#、7#、10#地上层数均为25层，建筑高度均为75.45米，建筑面积均为11936.45平方米；地库为地下1层，建筑面积为41385.2平方米。图纸内容含：建筑说明，绿色设计专篇，装配式混凝土建筑说明——预制三板建筑专篇，平面图，立面图，剖面图，标准层套型放大平面图，节点大样，标准化门窗表及门窗大样图；结构说明，桩基平面布置图，基础平面布置图，墙平面布置图，墙柱结构详图，梁配筋平面图，板配筋平面图，楼面叠合板平面布置图，楼梯结构详图，节点详图；给排水说明，绿色设计专篇，喷淋平面图，给排水平面图，给水及消火栓系统图，排水系统图；电气说明，居住建筑绿建设计专篇、装配式设计专篇及抗震专篇，火灾自动报警系统示意图，防火门监控及消防电源监控示意图及电井大样图，接地系统示意图、单元通信及电视配管示意图，竖向配电干线示意图，集中控制型消防应急照明和疏散指示系统设计说明及系统图，配电系统图，照明及强弱电干线平面图，火灾自动报警平面图，屋面防雷及机房层电气平面图；暖通说明，通风排烟平面图等等。
