建标库图纸模型 > 多类专业 > 医疗 > 某地三甲医院全专业施工图3723300831
<< 返回列表
某地三甲医院全专业施工图3723300831文件大小:958.77M推荐人:小舒图纸张数:494张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:76769.71,11137.65,540.64㎡地上层数:19,6,1层建筑高度:84.85,29.85,4.6m地下层数:2层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2021建筑风格:现代效果图:无

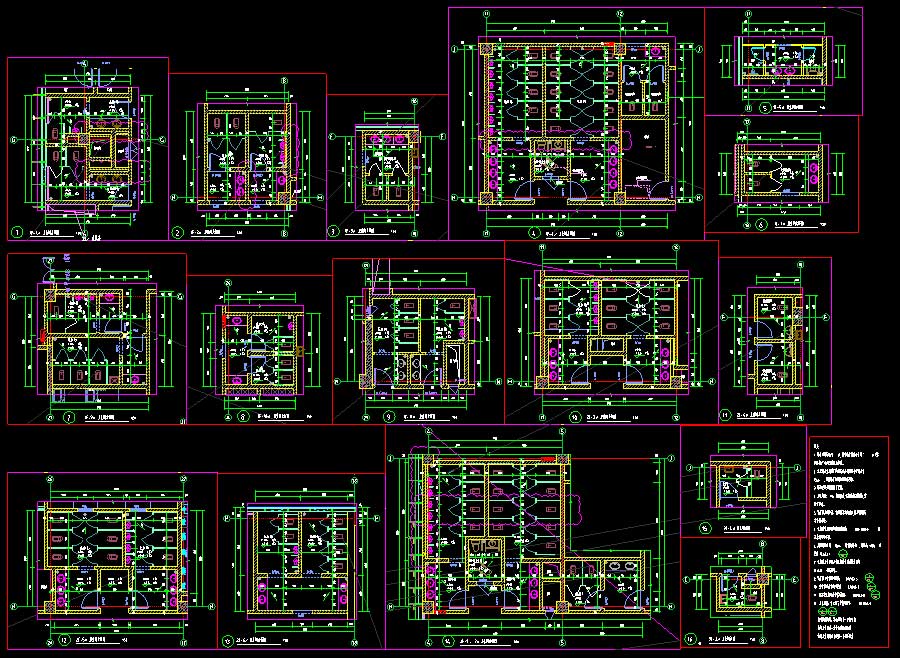

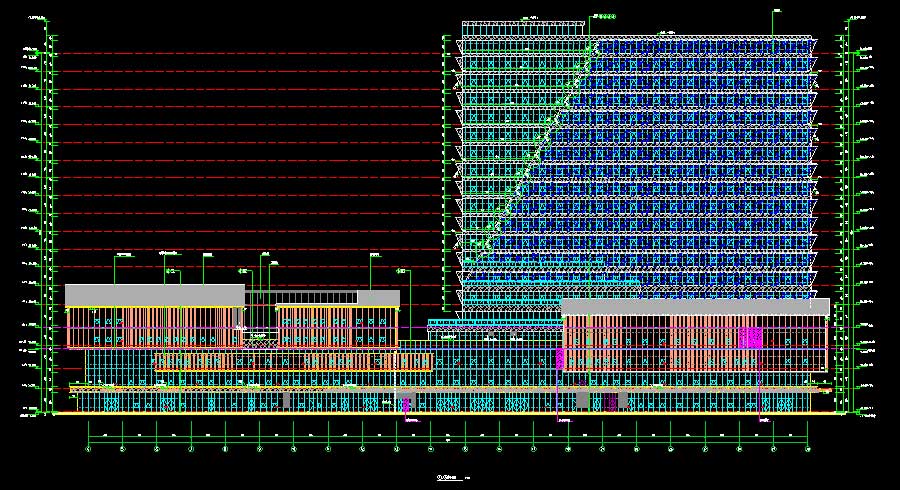

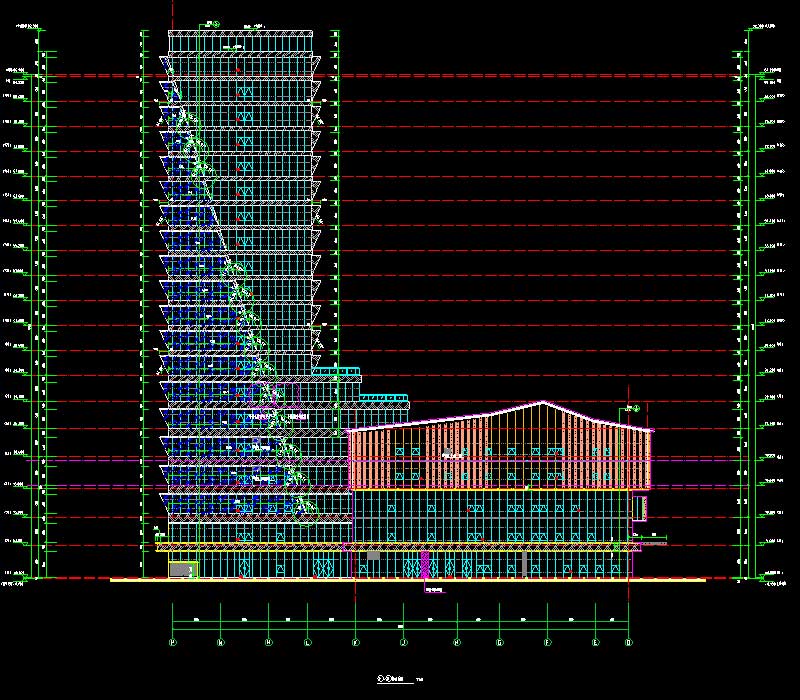

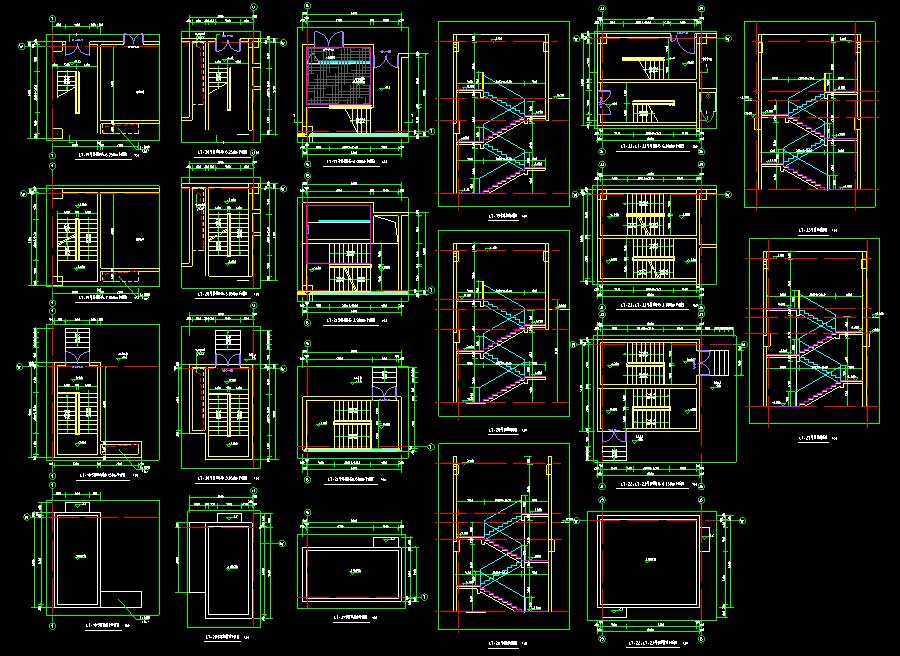

说明:该项目为某地三甲医院全专业施工图(含绿色建筑施工图报审资料、审图意见),包括门急诊医技住院综合楼,“三中心”综合楼,污水处理站及地下室。抗震设防烈度为7度,门急诊医技住院综合楼及地下室主要结构形式为框架剪力墙结构,“三中心”综合楼及污水处理站主要结构形式为框架结构。其中,门急诊医技住院综合楼建筑高度为84.85米,地上层数19层,总建筑面积为76769.71平方米;“三中心”综合楼建筑高度为29.85米,地上层数6层,总建筑面积为11137.65平方米;污水处理站站房高度为4.6米,地上层数1层,地下层数为1层,总建筑面积为540.64平方米;地下室共两层,建筑面积为40095.16平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,病房、卫生间大样,坡道大样图,楼梯详图,墙身大样图,风井大样图;结构说明,梁配筋图,楼梯详图,结构平面布置图,剪力墙平面布置图,柱平面布置图,坡道详图,柱详图;给排水说明,气体灭火系统设计说明,消火栓、自喷系统展开图,自动喷淋图,给排水平面图,气体灭火系统原理图,给水系统展开图,循环冷却水系统展开图,排水系统展开图;电气说明,电气总平面图,电力平面图,风机盘管平面图,照明平面图,防雷平面图,配电箱系统图,应急照明平面图,应急照明系统图,低压竖向干线系统图,电气火灾监控系统图,消防设备电源监控系统图,智能医用电能保障系统图;暖通说明,空调送风平面图,排风平面图,水管平面图,消防平面图,加压送风系统图,水系统流程图,排烟系统图;医气设计说明,液氧中心站设计图,医用中心吸引站设计图,压缩空气中心站设计图,牙科吸引和空气中心站设计图,特殊气体汇流排中心站设计图,安装大样图,医气管井安装系统图,医气平面布置图;装饰设计说明,平面布置图,天面大样图,柜图;医用纯水系统设计及施工说明,纯水施工图;道路工程说明,项目地理位置图,平面总体设计图,道路纵断设计图,道路横断设计图,土方横断设计图,路面结构设计图,一般路基设计图等等。图纸包含基坑支护、勘察、建筑、结构、给排水、暖通、强电、智能化、消防、节能、绿建、海绵、纯水、疾控实验室、特殊科室及净化、医用气体等施工图。国内一线设计院出图,参考性极强!
