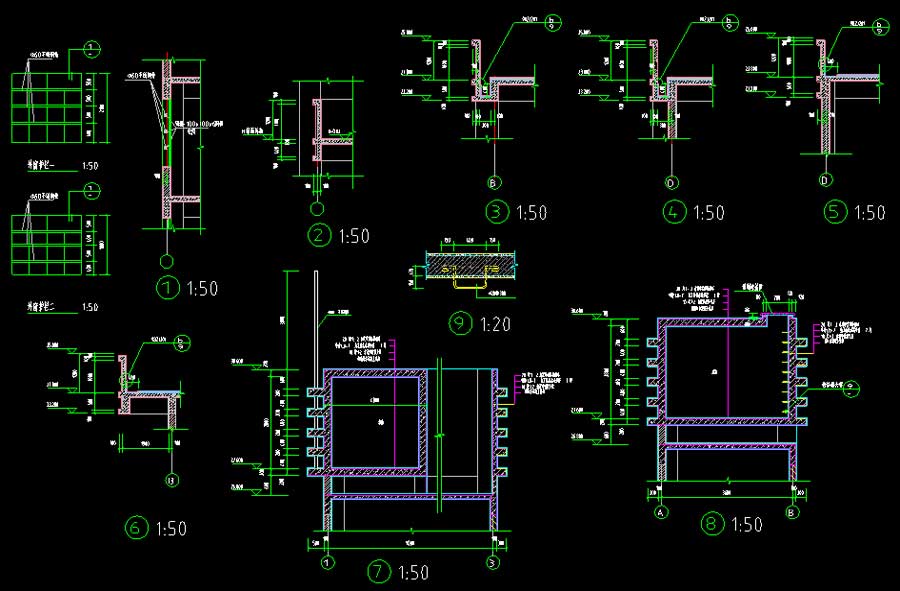

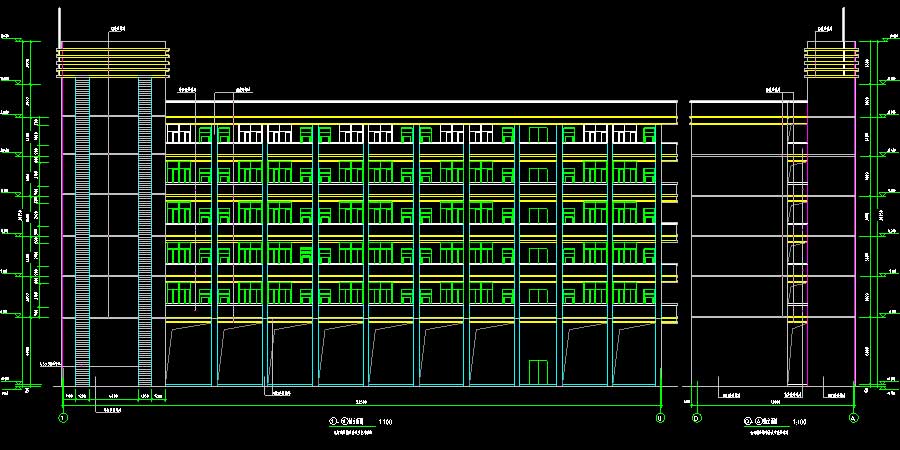

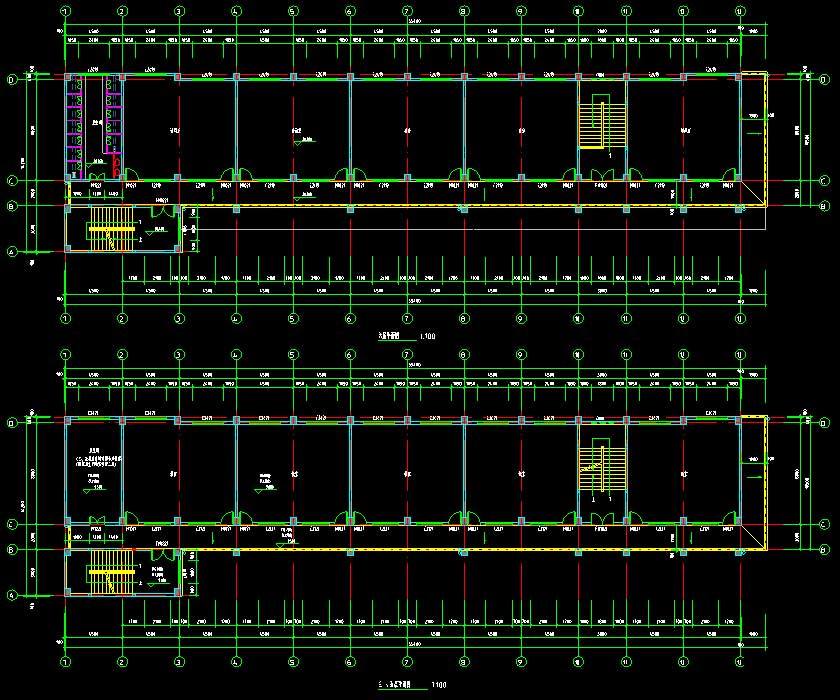

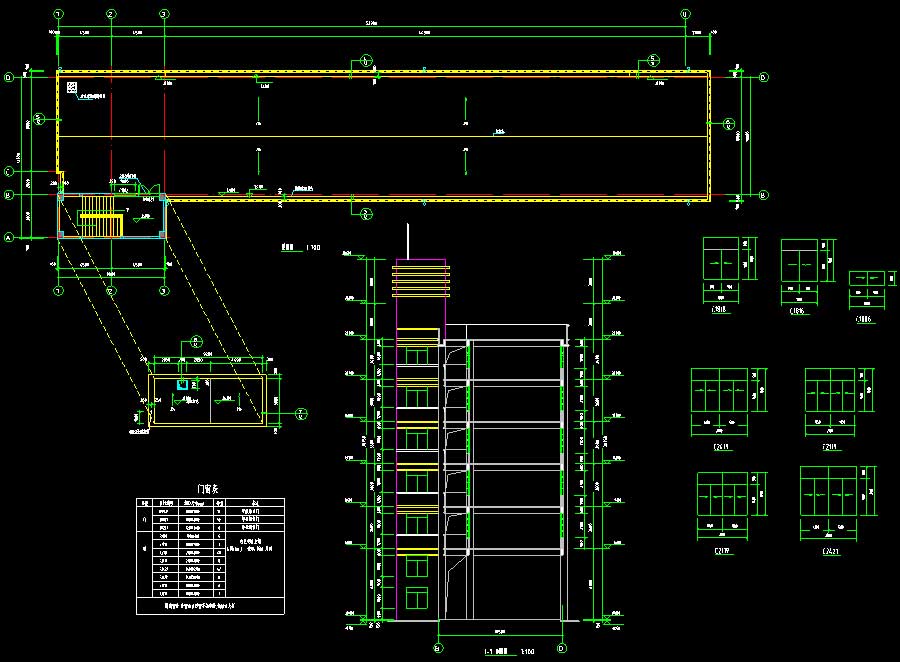

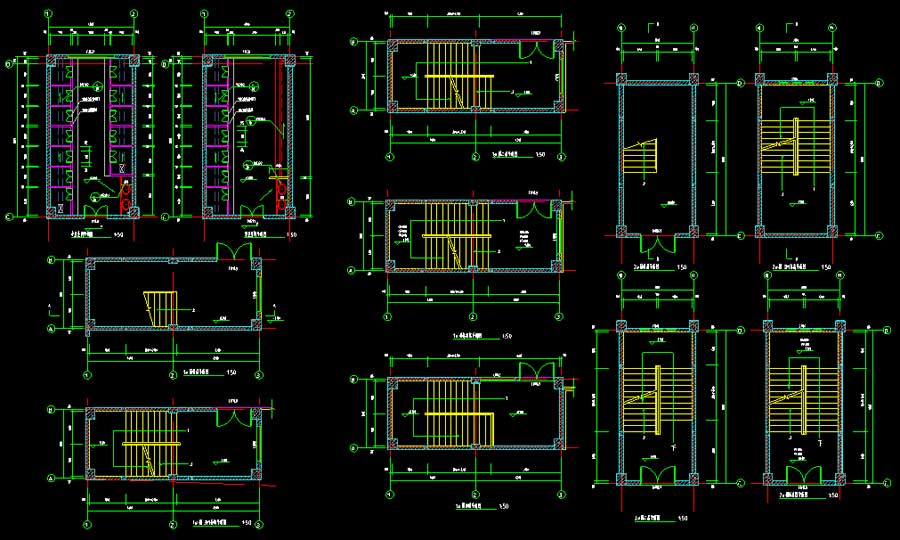

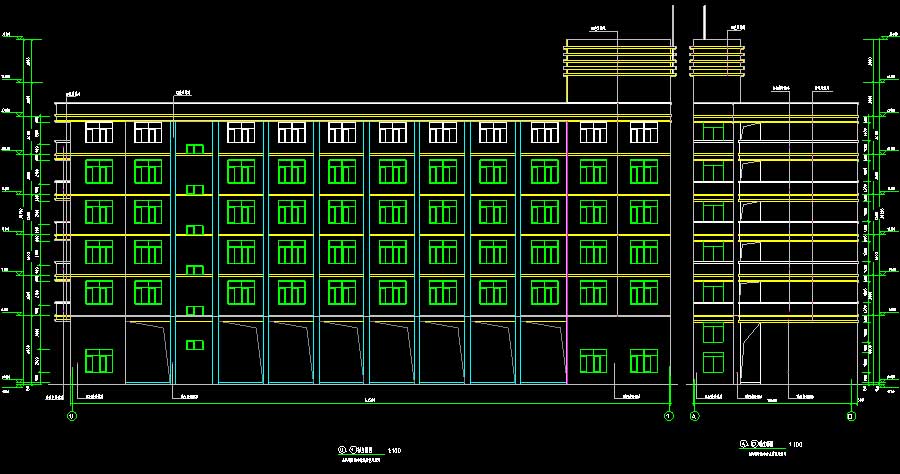

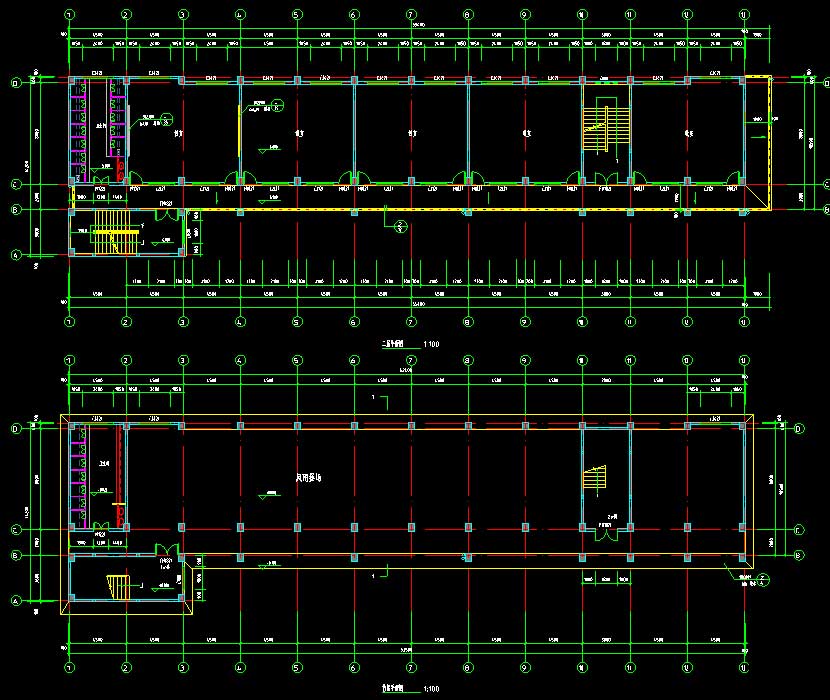

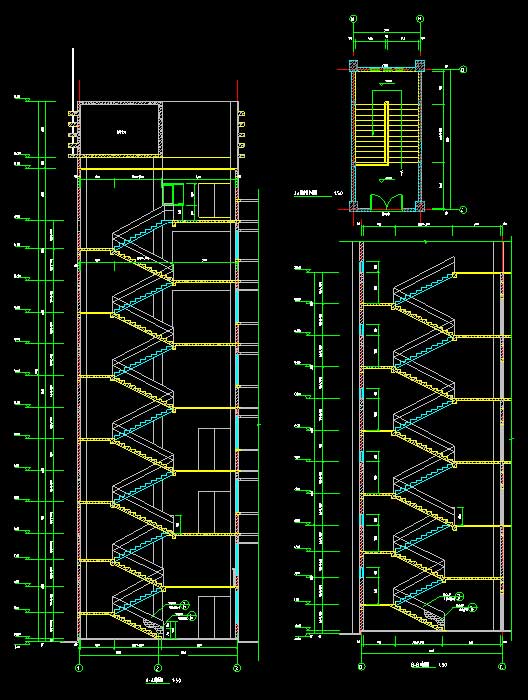

说明:该项目为某多层教学楼多专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为23.95米,地上层数6层,总建筑面积为3552.4平方米,建筑基底面积为571.5平方米。图纸内容含:建筑说明,节能设计专篇,平面图,立面图,剖面图,门窗表,门窗大样,卫生间大样,楼梯大样图,梯顶层平面图,节点大样;结构说明,基础、柱大样图,基础平面图,基础拉梁层柱配筋图,柱配筋图,梁配筋图,板配筋图,楼梯大样图等。专业包括建筑、结构。
建筑面积:3552.4㎡地上层数:6层建筑高度:23.95m地下层数:高度类别:多层图纸深度:施工项目地址:广东省设计时间:2013建筑风格:现代效果图:无
