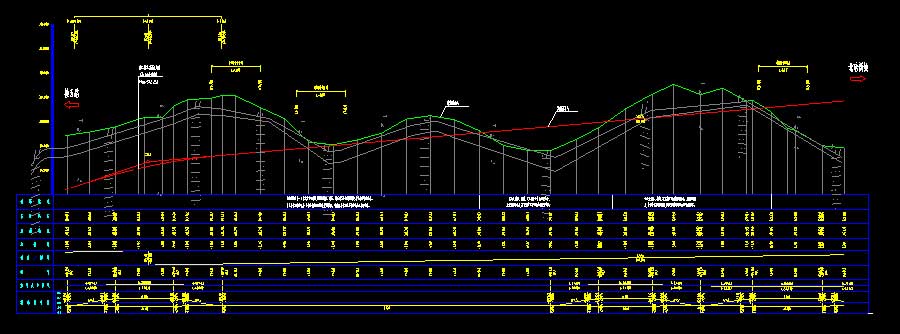

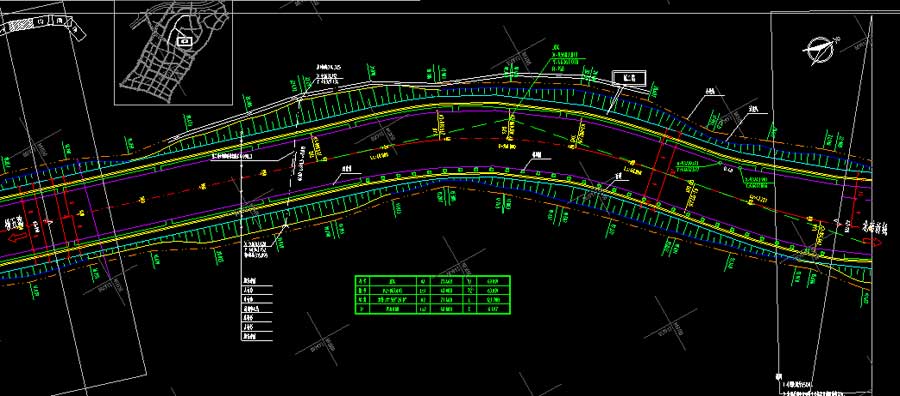

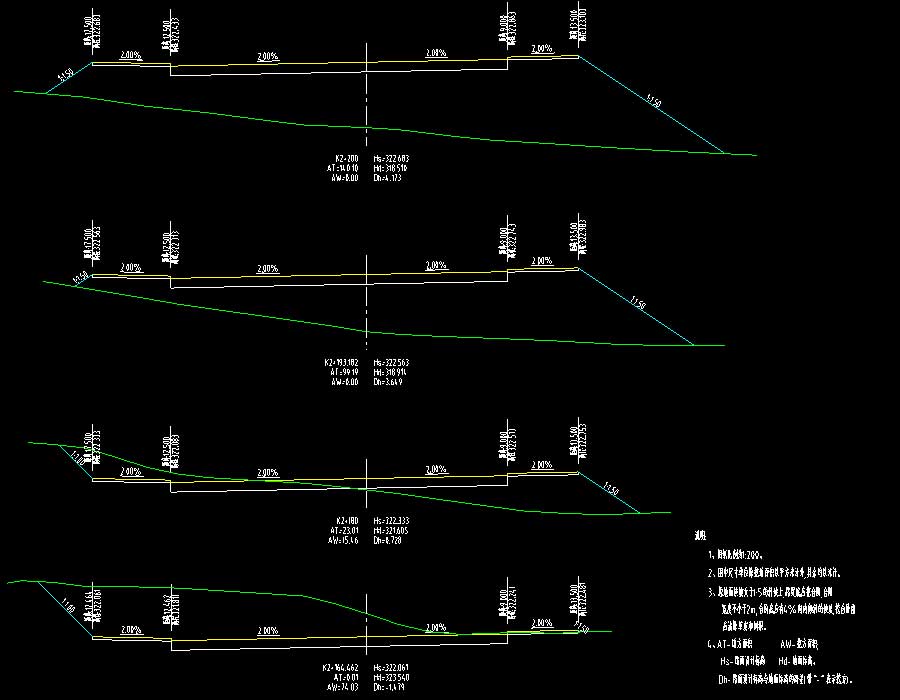

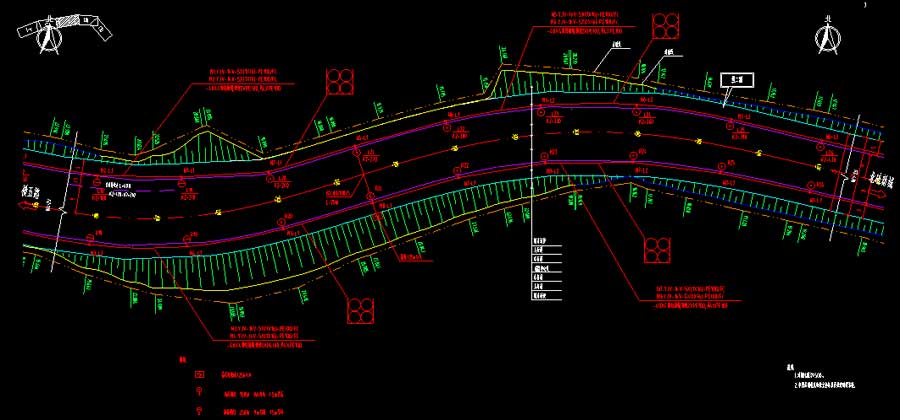

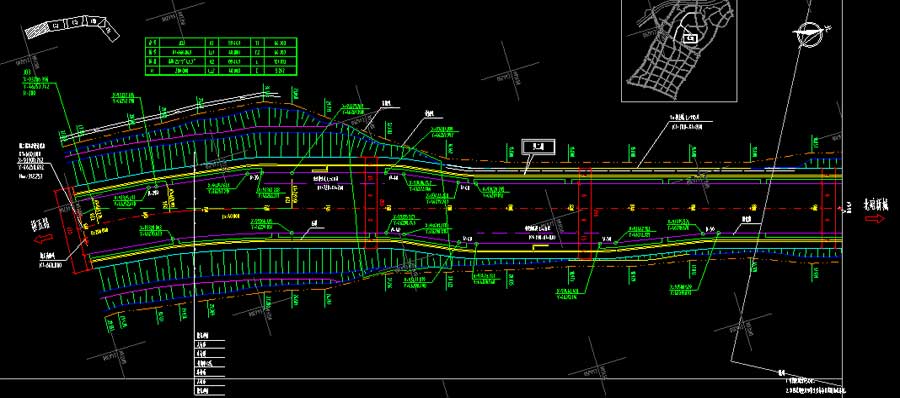

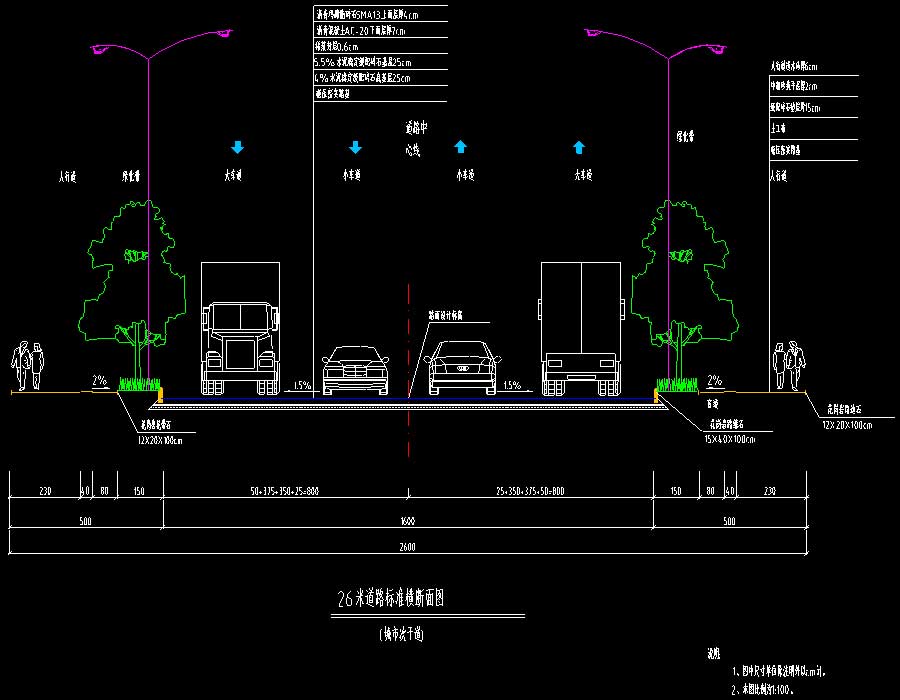

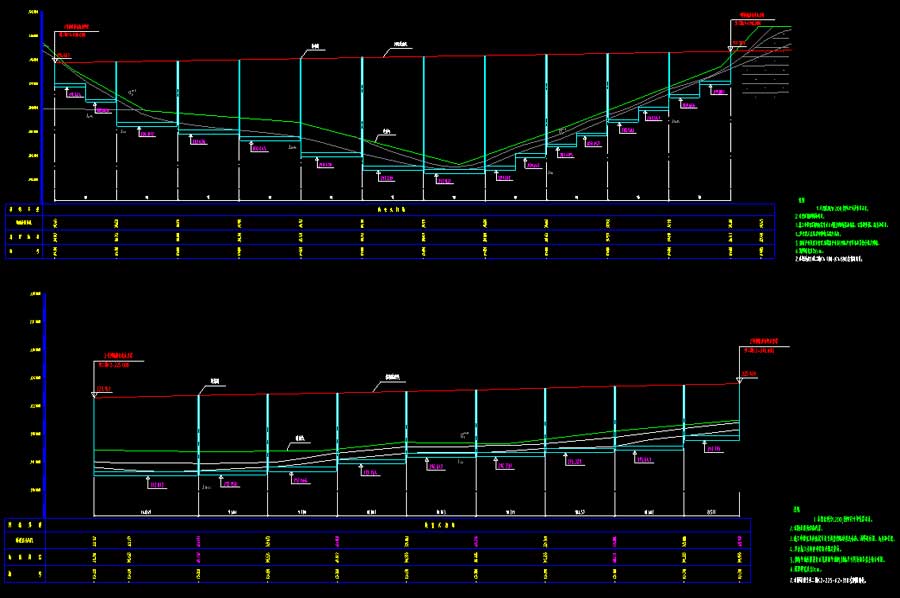

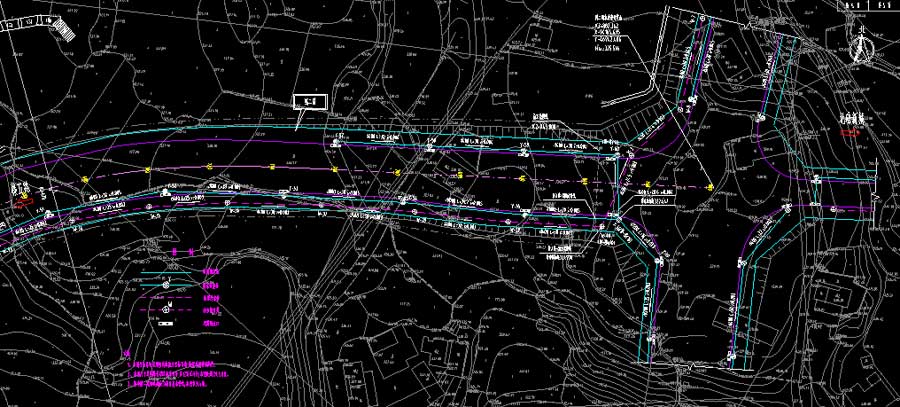

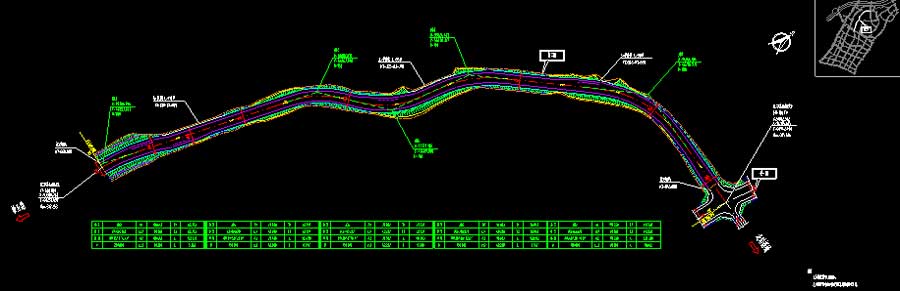

说明:该项目为某道路工程施工图,道路全长2882.362m, 全线道路设计时速为40km/h,标准路幅宽度为26m,双向四车道,定位为城市次干道I级。图纸内容含:设计说明,区位图,路网总平面图,总平面图,断面图,标准横断面图,直线、曲线及转角一览表,逐桩坐标表,平面图,路基典型横断面图,土石方工程数量表,衡重式挡墙立面布置图,SMA路面结构、路缘石结构详图,人行道铺装平立面图及做法大样,盲道设计图,人行道残疾人通道设计图,人行道栏杆大样图,雨水口、车行道检查井周边加固图,TBS生态护坡大样图,菱形网格护坡结构图,衡重式路肩挡墙大样图,衡重式挡墙衡重台配筋图,特殊路基处理图;排水施工图说明,排水总平面图,排水管网标准横断面图,雨水、污水检查井井表,排水平面图,雨水、污水纵断面图,HDPE双壁波纹管管沟开挖及回填图,混凝土管道基础及接口大样图,双箅雨水口大样图;电照施工图说明,供电区位图,高低压系统图、控制原理图,手孔配置图,道路灯杆基础配置图,道路灯杆及手孔布置图,电缆管道埋设断面图,道路标准横断面图,照明平面图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2011建筑风格:效果图:无
