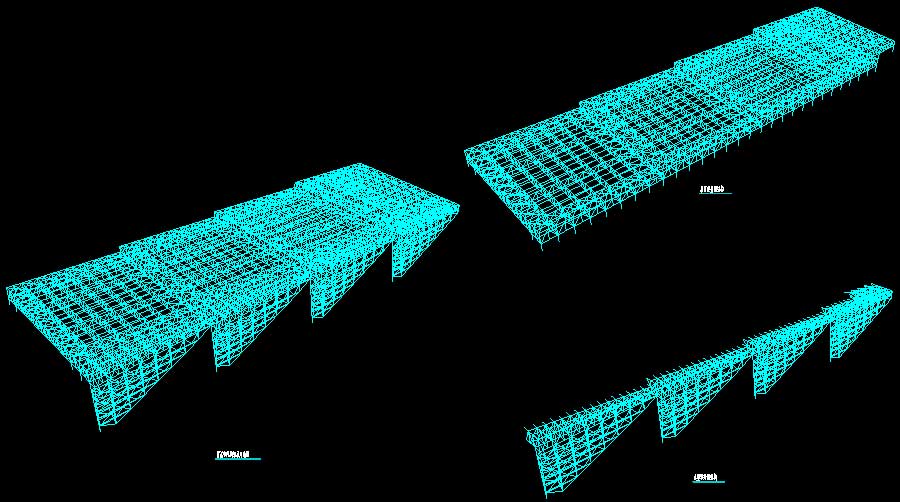

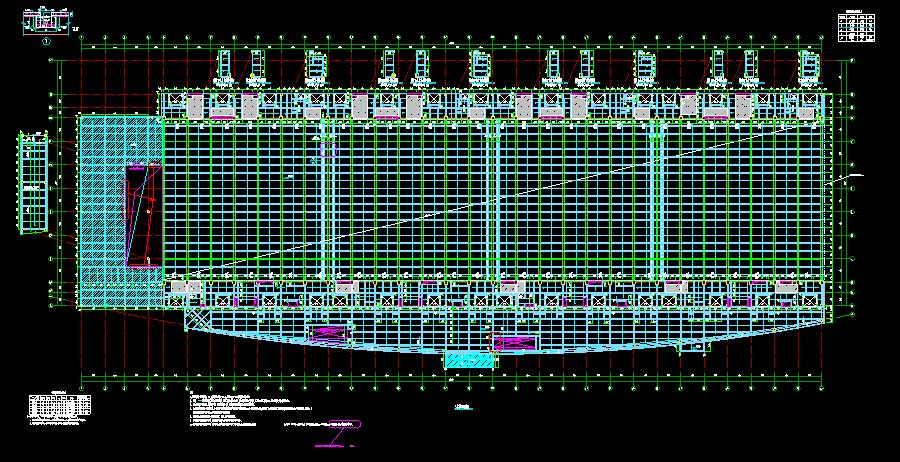

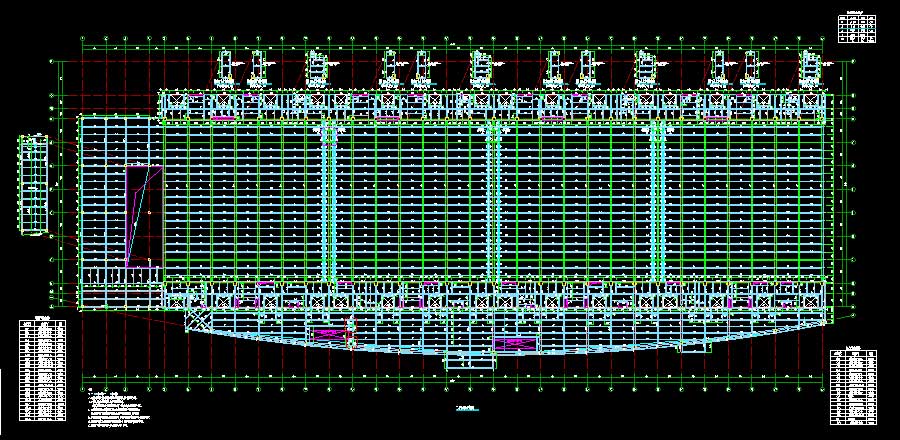

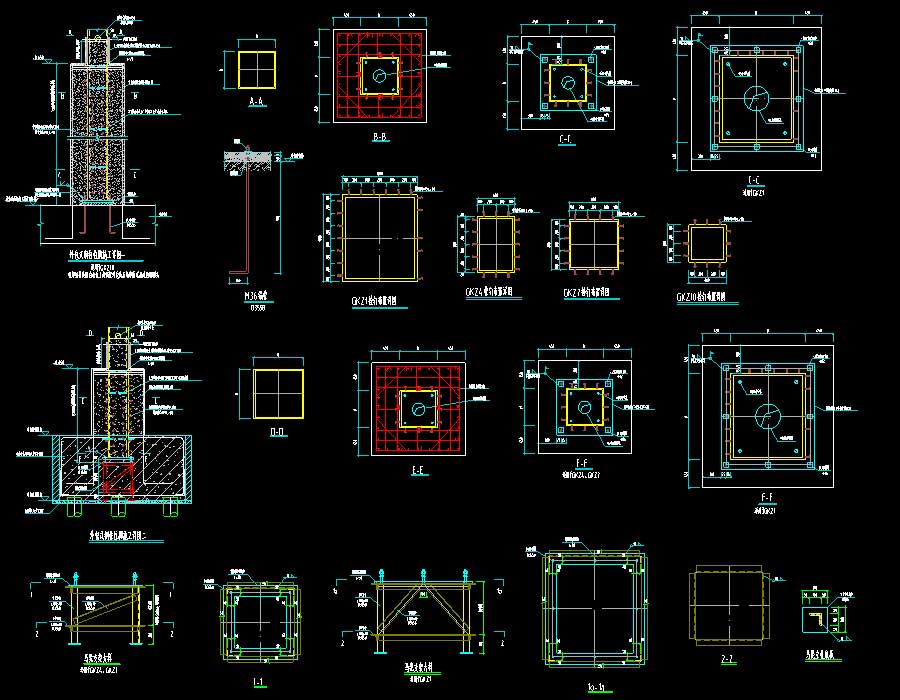

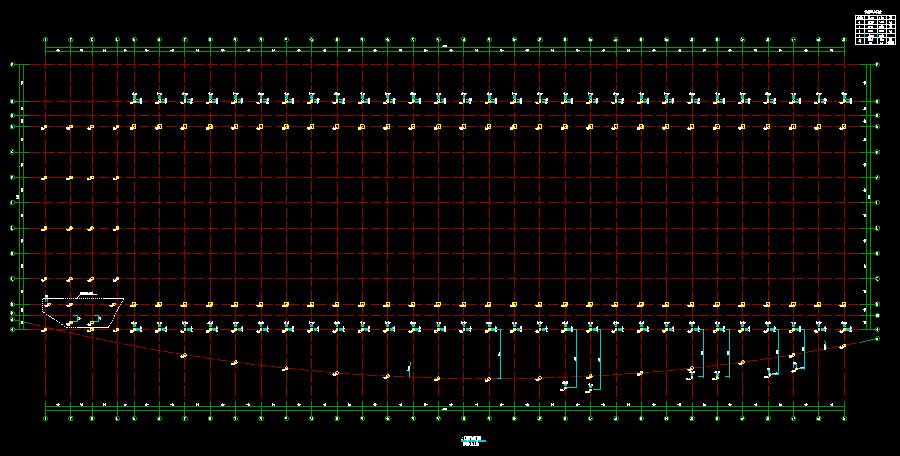

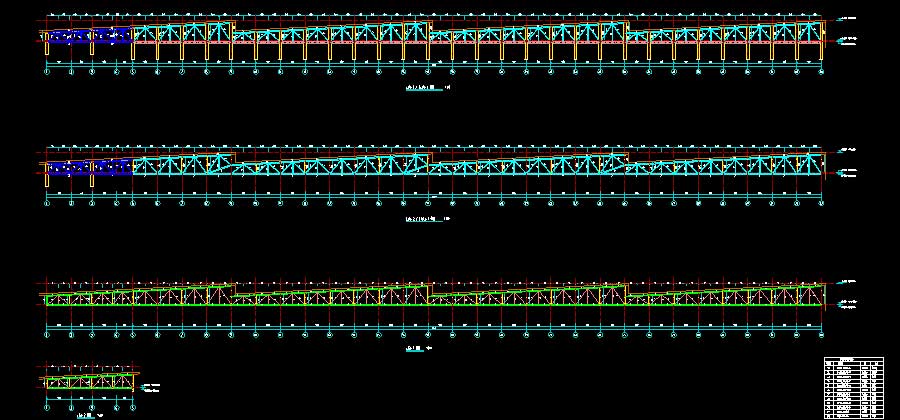

说明:该项目为某大型会展钢结构施工图,抗震设防烈度为6度,本项目下部主结构采用钢框架加大跨度平面桁架结构体系,展厅楼盖平面桁架跨度为63m,屋盖采用平面桁架结构体系,桁架跨度为63m。图纸内容含:设计说明,钢柱平面布置图,结构平面布置图,桁架下弦层平面布置图,桁架剖面图,楼板配筋图,屋盖钢结构三维轴测示意图,屋盖钢结构组成示意图,造型飘带钢结构组成示意图,屋盖钢结构支承柱及造型飘带结构支座平面布置图,屋盖钢结构及造型飘带结构上弦、下弦层平面布置图,次桁架详图,展厅屋盖固定吊点平面布置图,主桁架详图,造型飘带桁架详图,屋盖钢结构节点详图,节点详图,楼梯平面图,汽车坡道剖面结构图等等。
结构类型:钢结构基础类型:抗震烈度:6度抗震风压:0.5kN/㎡雪压:0.5kN/㎡建筑面积:100000㎡建筑高度:37m地上层数:地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2018
