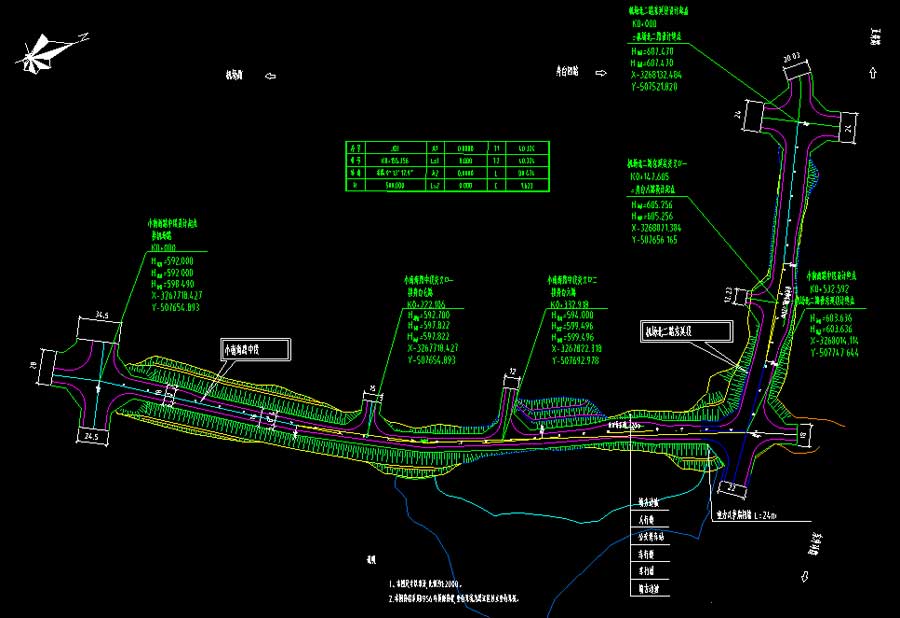

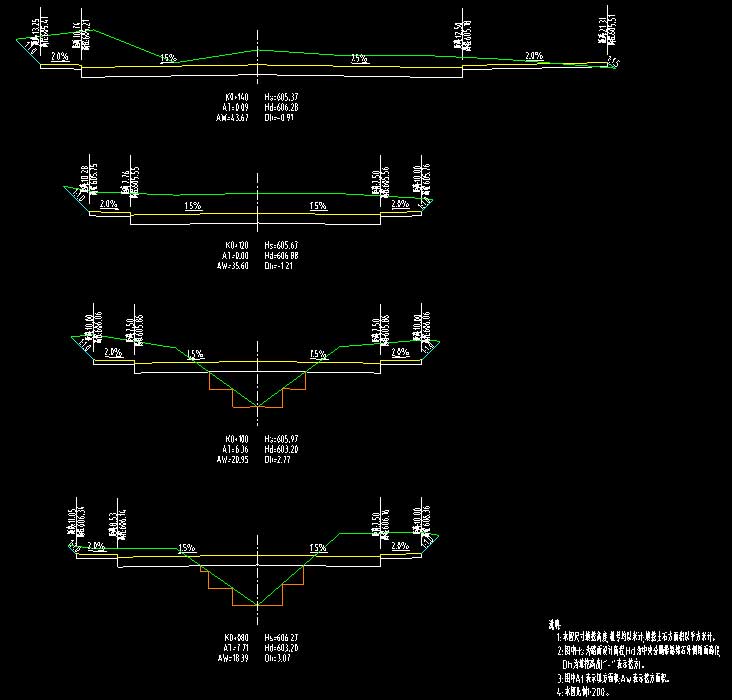

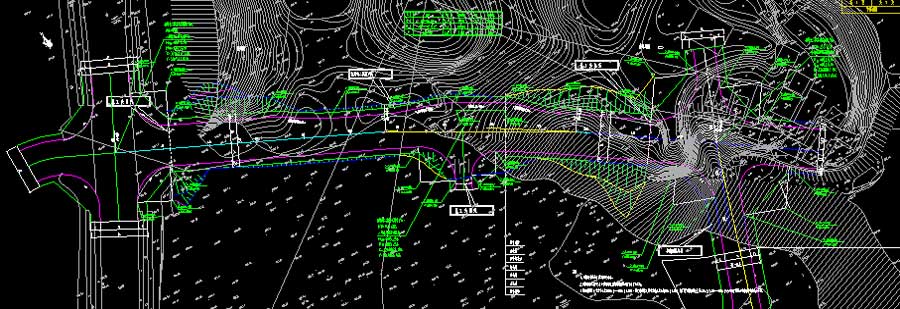

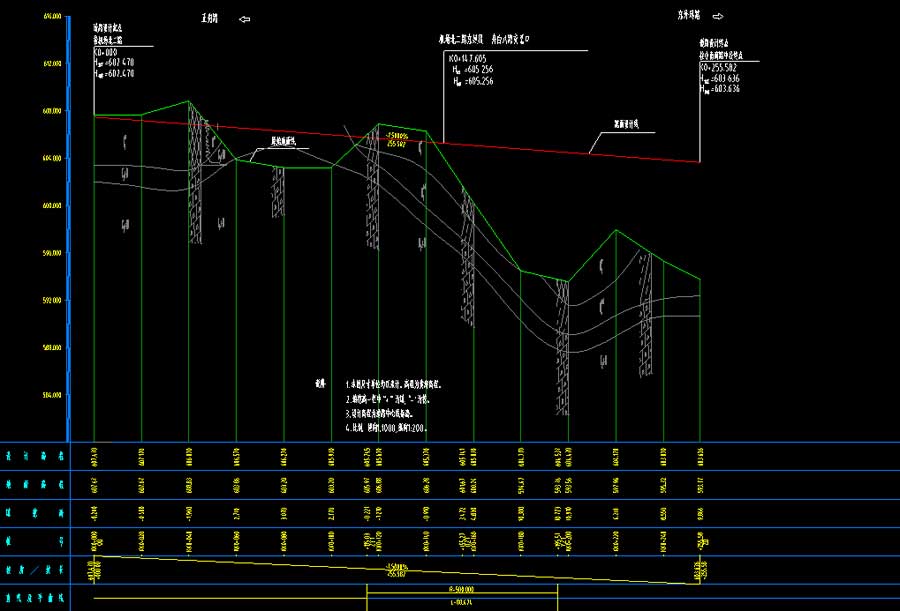

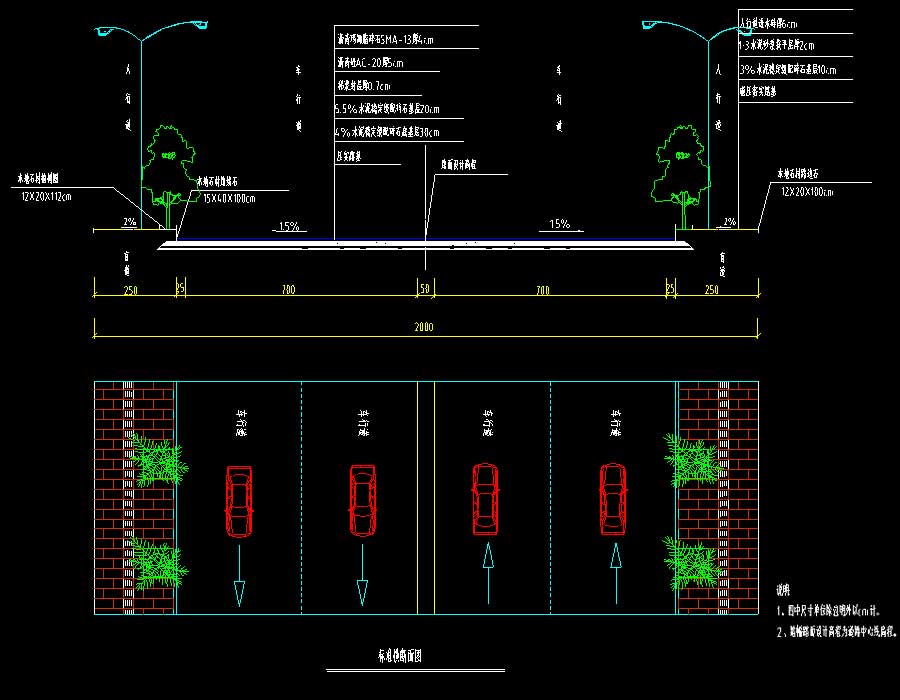

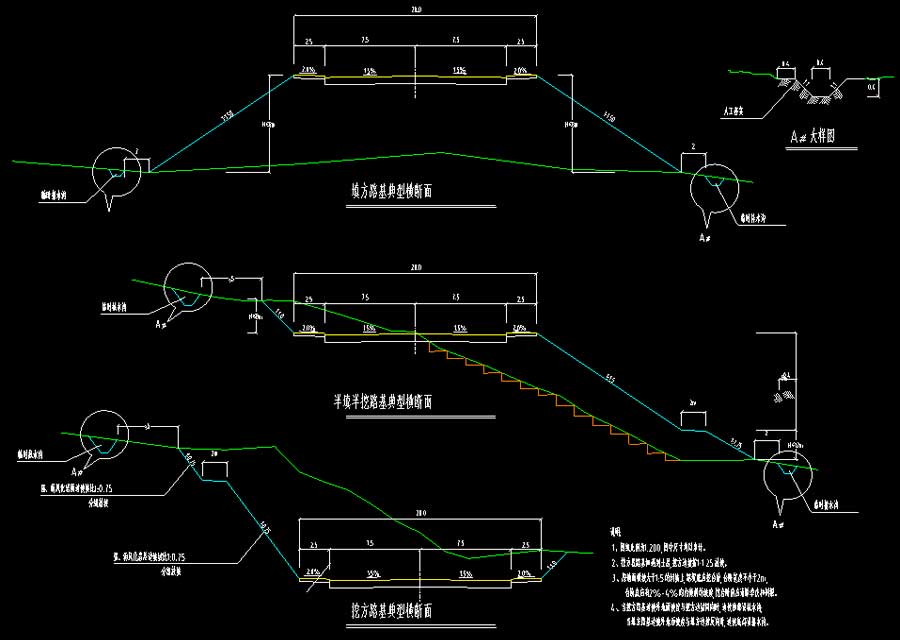

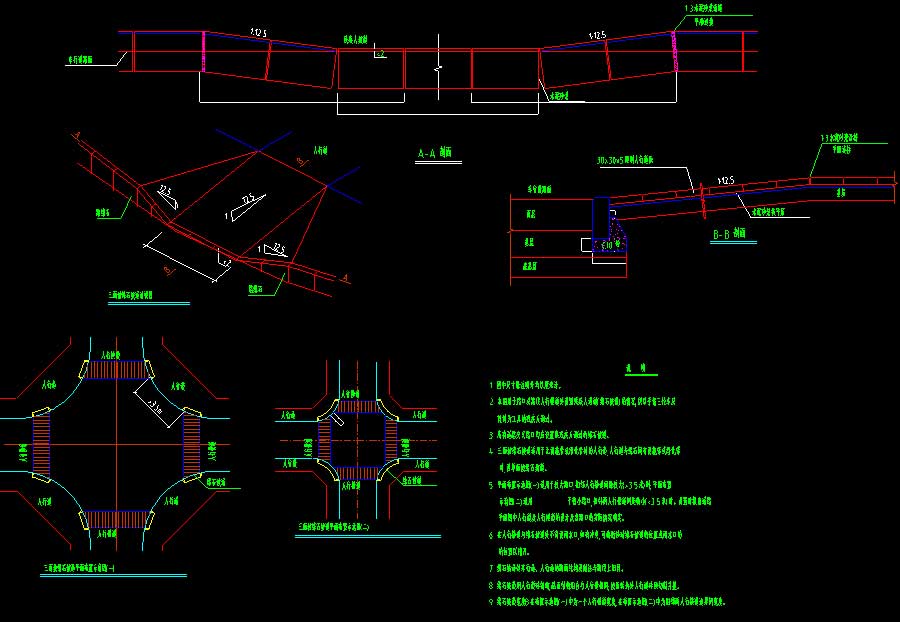

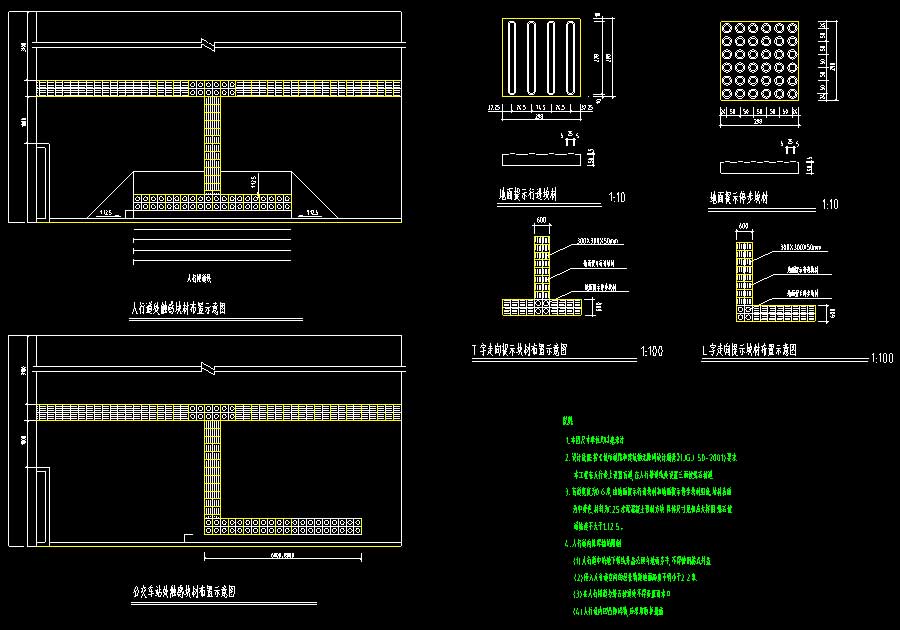

说明:该项目为某地道路工程施工图(含审查记录表),线路全长255.582m,双向四车道,规划红线宽20m。设计标准:1、道路等级:城市次干路;2、设计行车速度:30km/h;3、设计荷载、车辆:城A级,人群:3.5KN/m2;4、地震设防烈度:6°计算,7°构造设防。图纸内容含:设计说明,人行道板结构图,道路平面分图,区位图,地形图,无障碍设计图,特殊路基处理图,直曲表,纵断面图,路基典型横断面图,路基横断面图图,路幅标准横断面图,路面结构及缘石大样图,逐桩坐标表,道路土石方数量表,道路总图等等。
