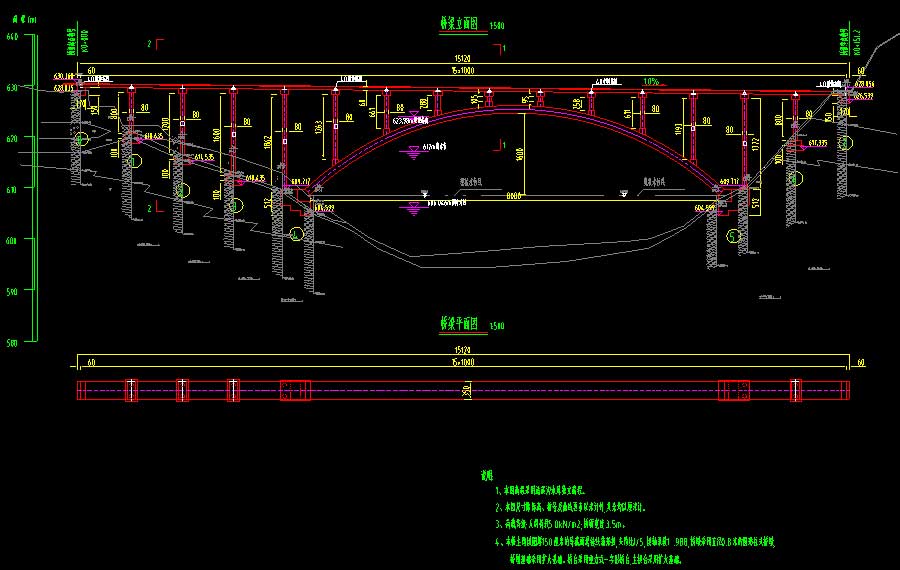

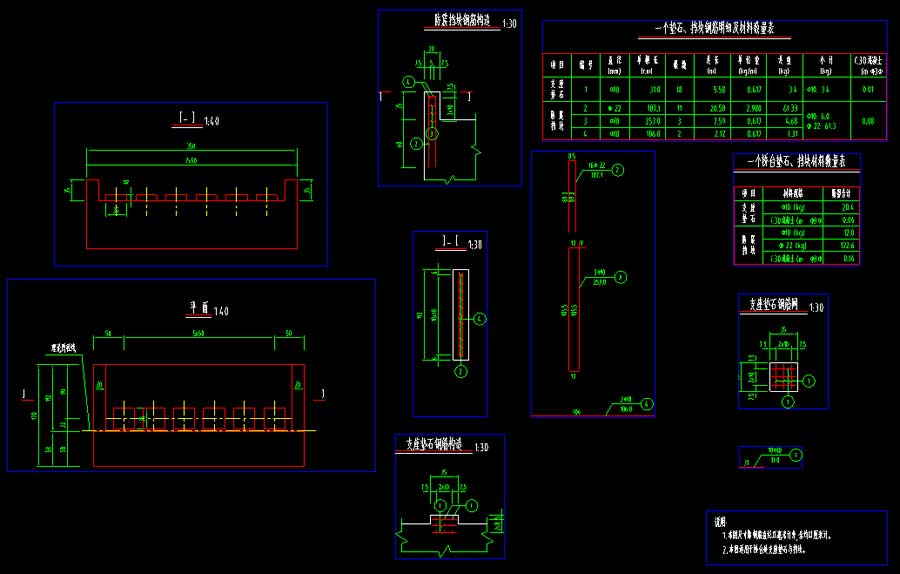

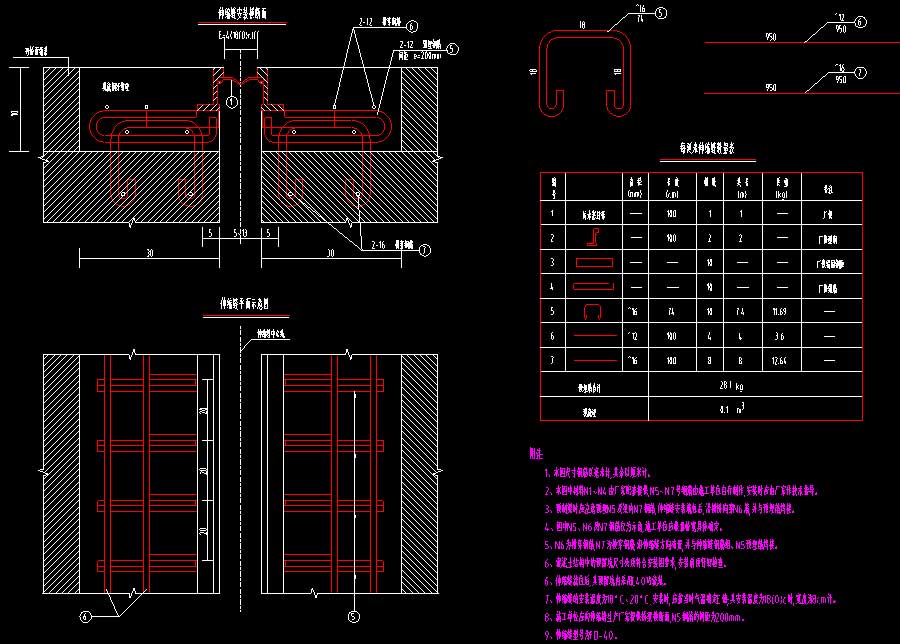

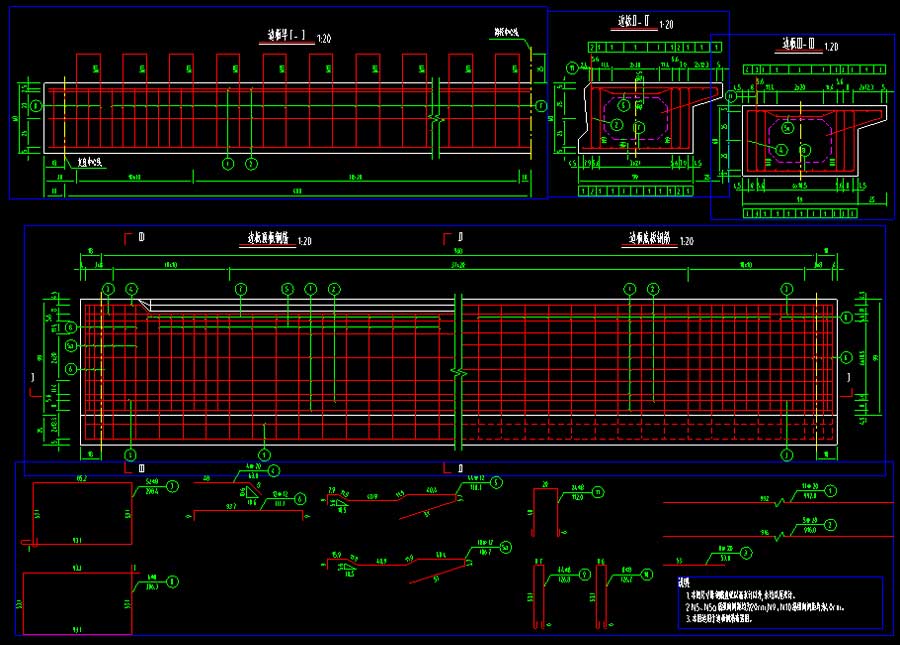

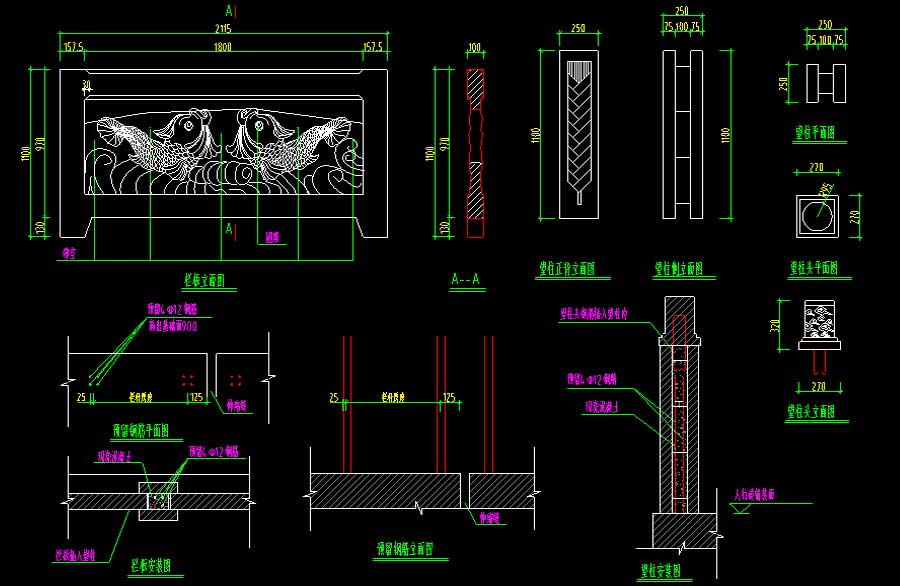

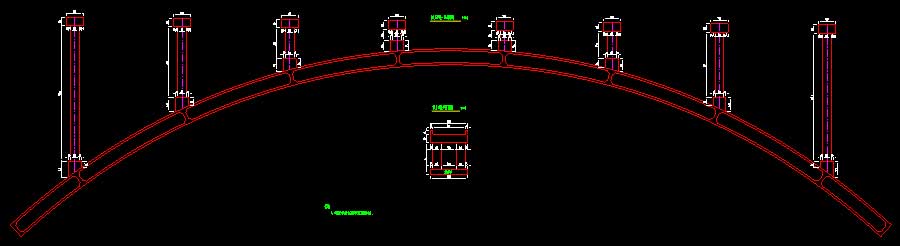

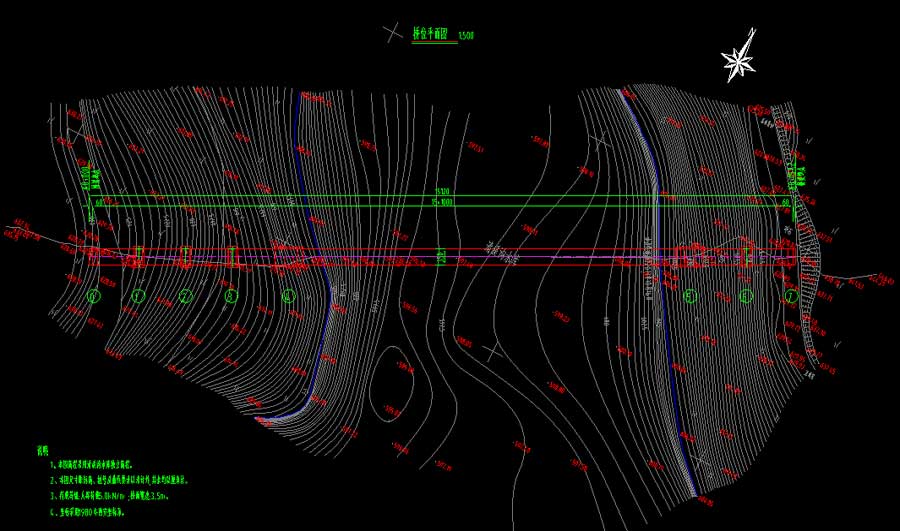

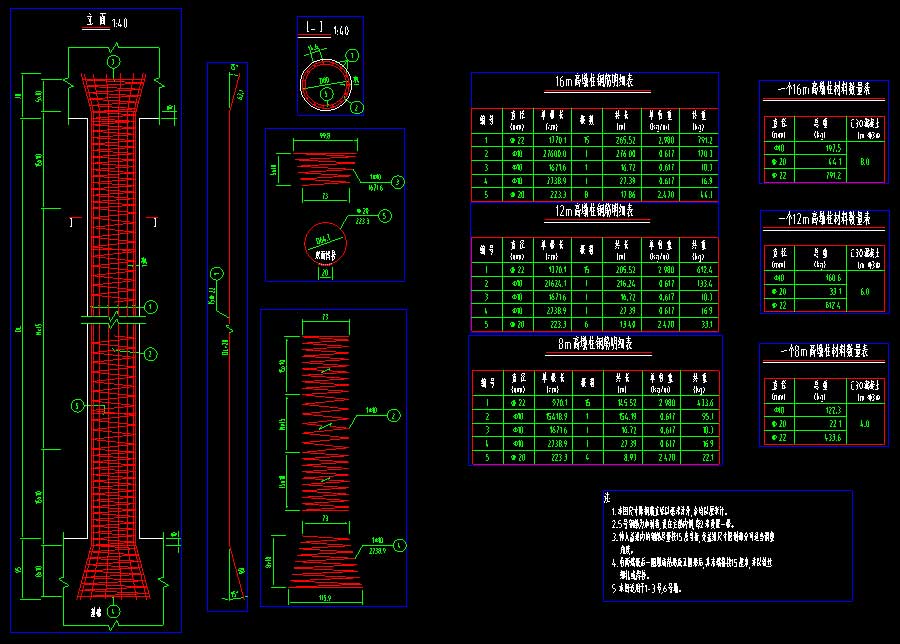

说明:该项目为某人行桥项目施工图(含计算书、地勘报告),拟建桥位处正常水面宽度为约80m,桥梁全长151.2m,桥面宽度3.5m。设计标准:1、桥面宽度:3.5米;2、设计荷载:人群荷载5.0kN/m2;3、设计基准期:100年;4、设计安全等级:二级;5、抗震设防烈度:6度。图纸内容含:施工图设计说明,工程数量汇总表,桥位平面布置图,桥梁坐标图,桥型立面布置图,桥梁横断面布置图,桥梁施工顺序示意图,主拱圈一般构造图,主拱圈钢筋布置图,横隔板钢筋布置图,拱上建筑一般构造图,立柱底梁钢筋布置图,立柱钢筋布置图,盖梁钢筋布置图,支座垫石、挡块钢筋布置图,空心板一般构造图,空心板钢筋布置图,拱台一般构造图,拱座钢筋布置图,桥墩一般构造图,桥墩钢筋布置图,桥墩系梁钢筋布置图,桥台一般构造图,桥台支座垫石、挡块钢筋布置图,桥面铺装示意图,伸缩缝大样图,栏杆构造图,桥面排水大样图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2014建筑风格:效果图:无
