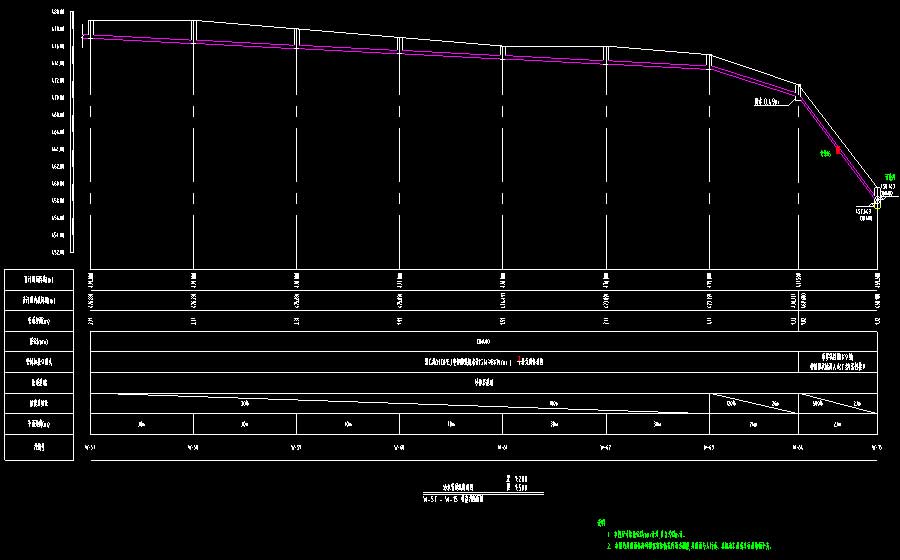

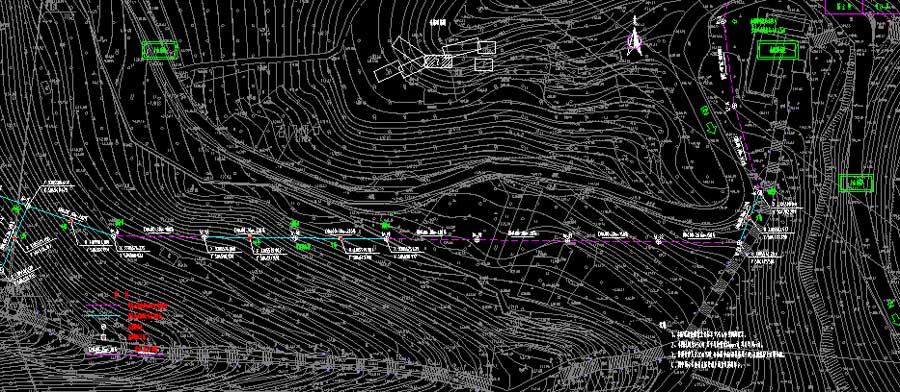

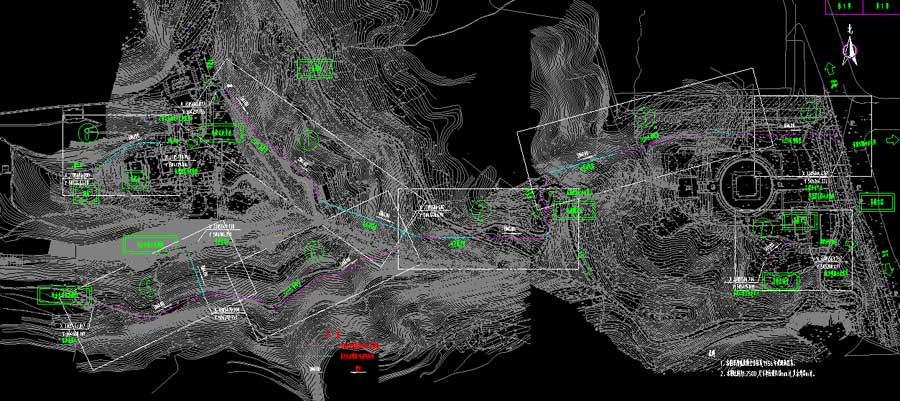

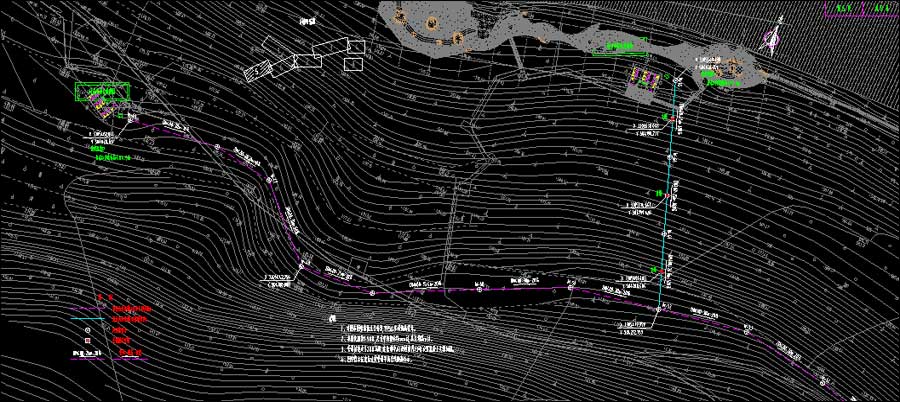

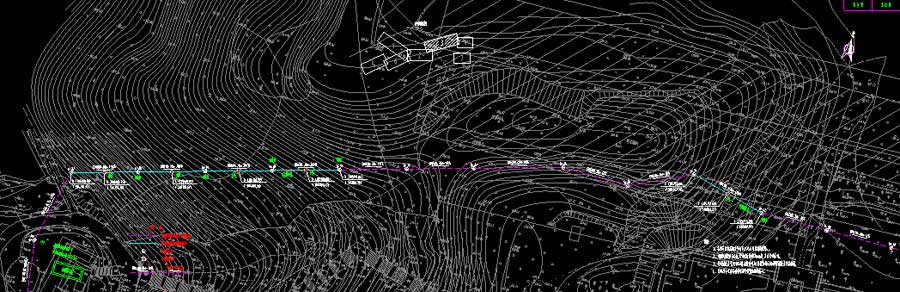

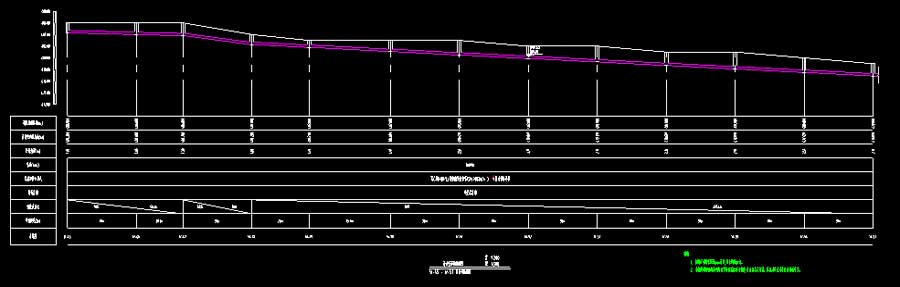

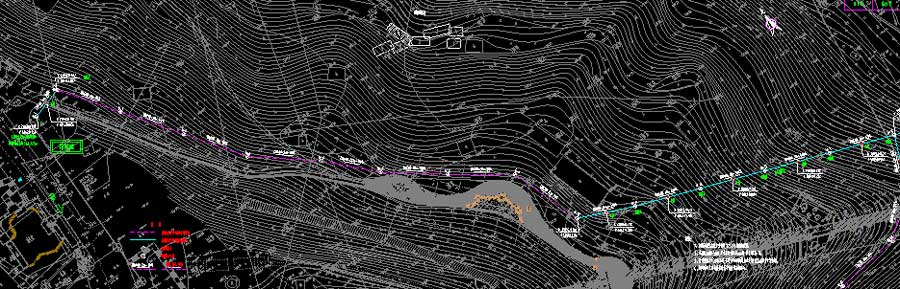

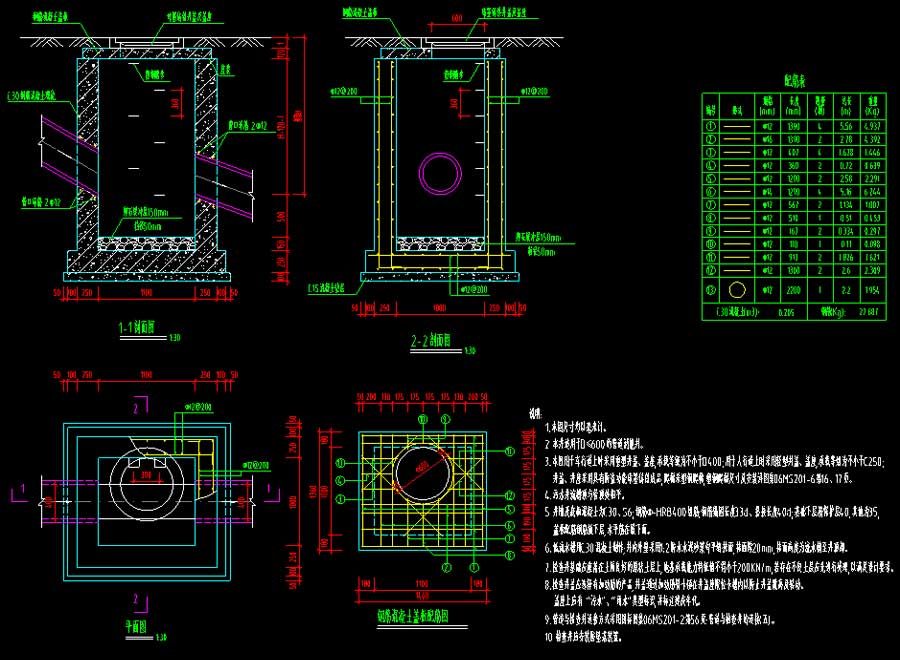

说明:该项目为某地污水管网工程施工图,根据现场踏勘及建设单位提供的基础资料,化粪池出水设计秒流量较小,公共厕所最高日排污量3.96m3/d,山腰综合服务区最高日排污量40m3/d,化粪池出水管为非控制管段,各化粪池排污点排出管径均按照市政最小管径DN400进行设计。图纸内容含:施工图设计说明,污水管线总平面设计图,污水管线平面设计图,污水管线纵断面设计图,检查井大样图,消能井大样图,陡坡段加固处理详图,管道基础、回填及管道接口断面图,检查井坐标及主要工程量表,沟槽开挖路面及人行道恢复图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2014
