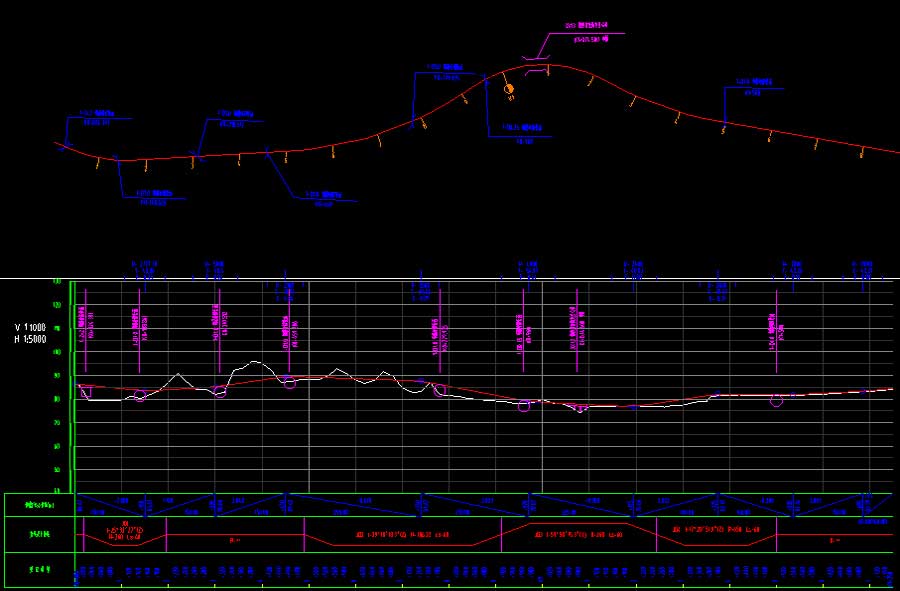

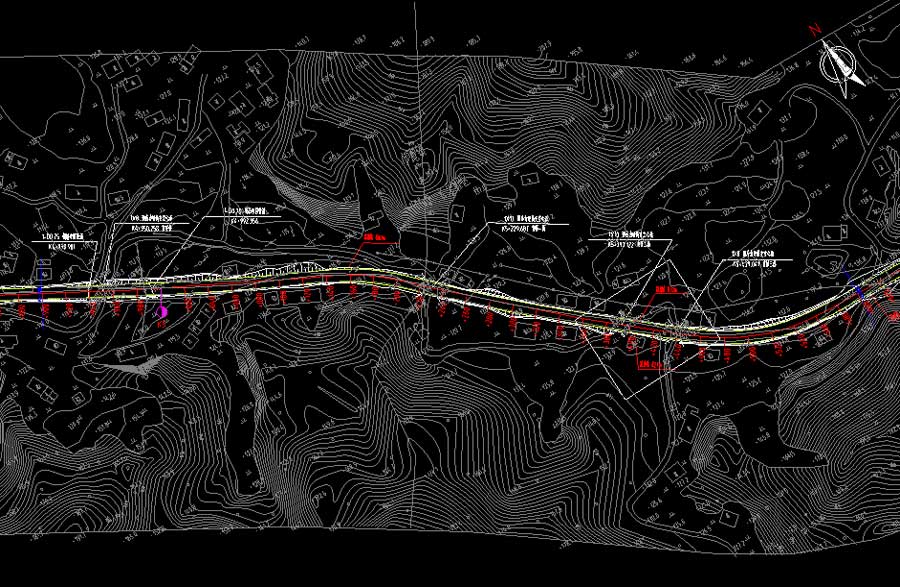

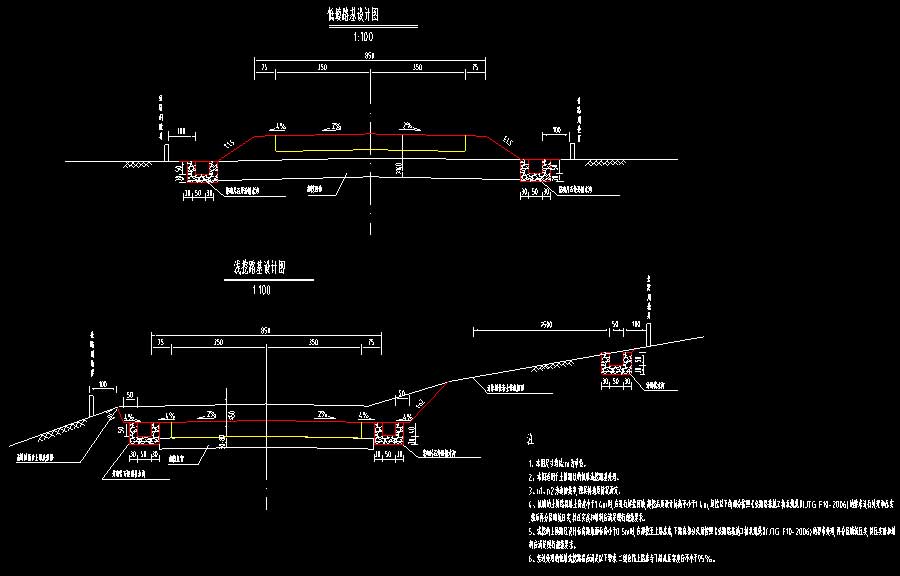

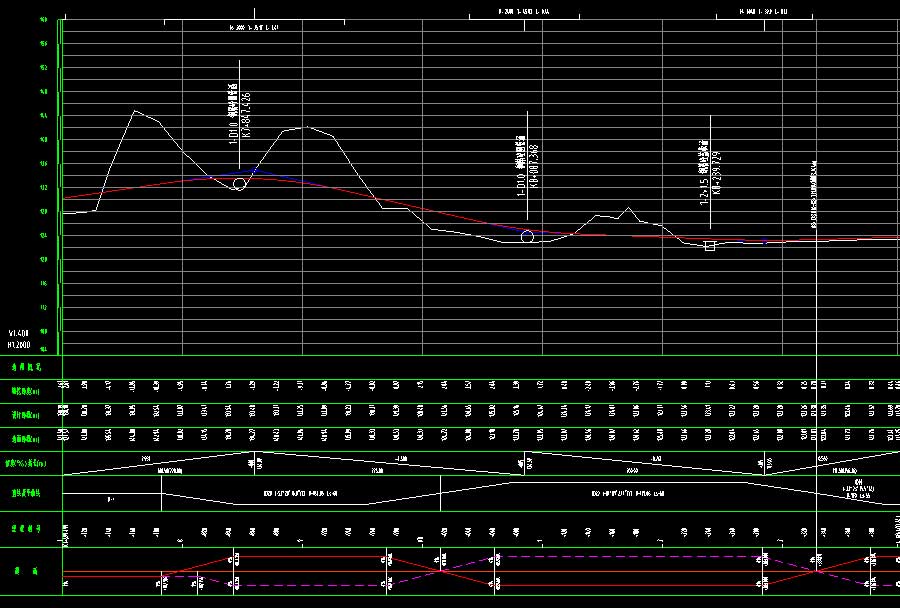

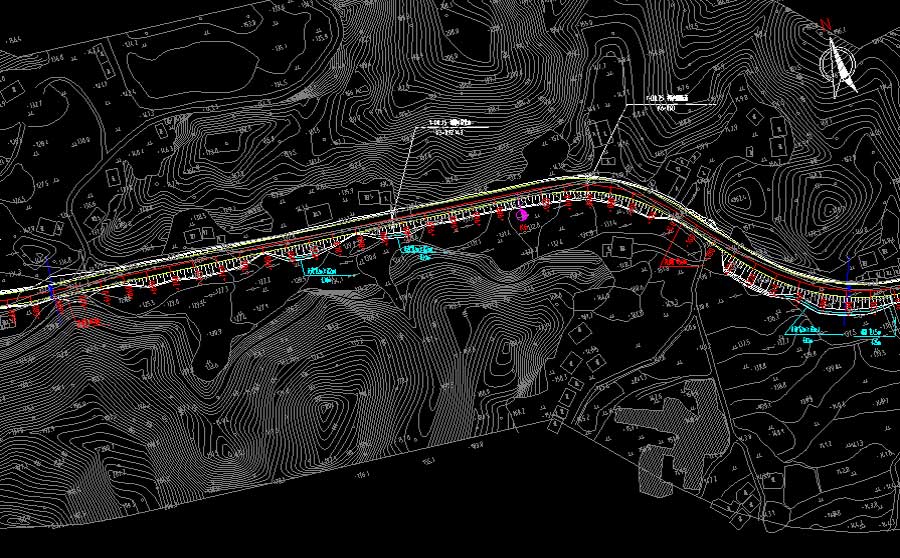

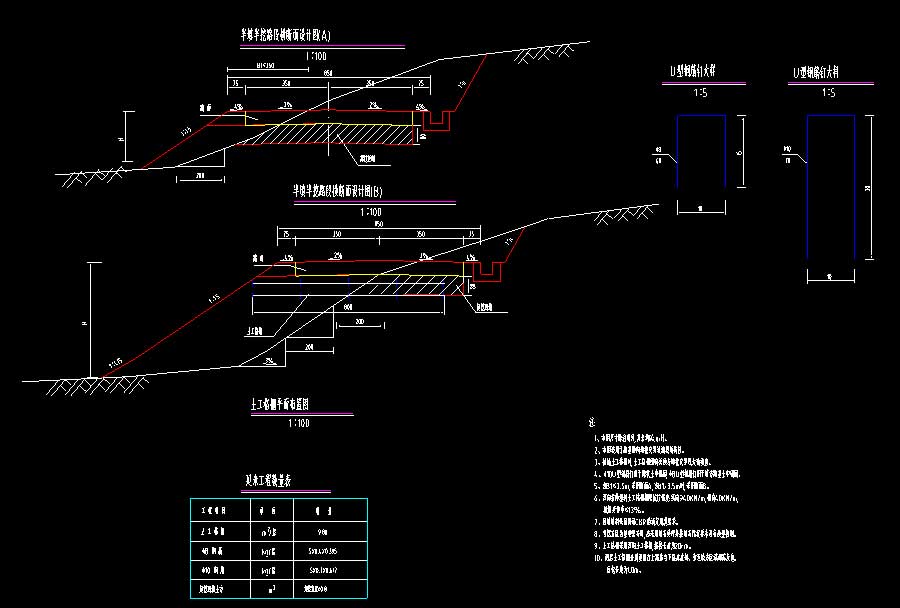

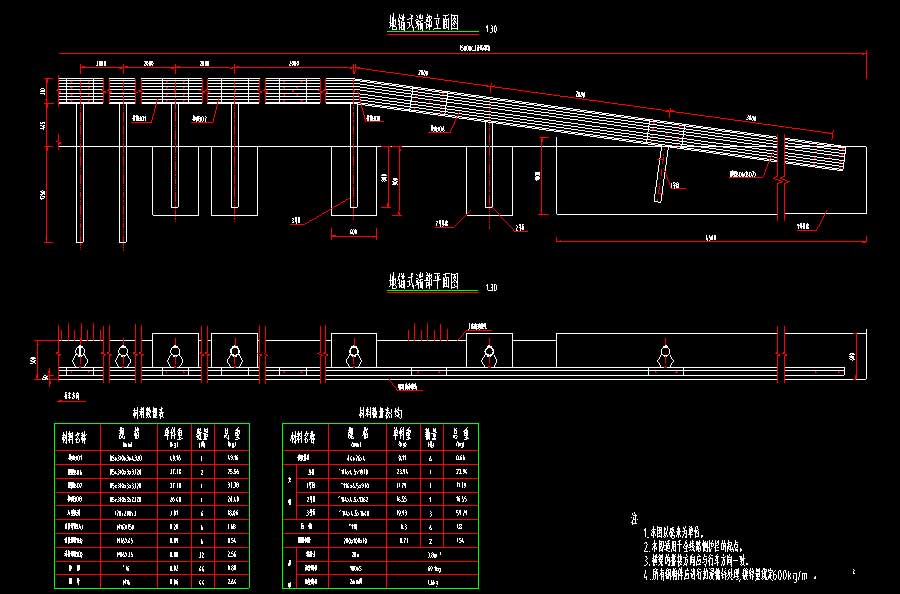

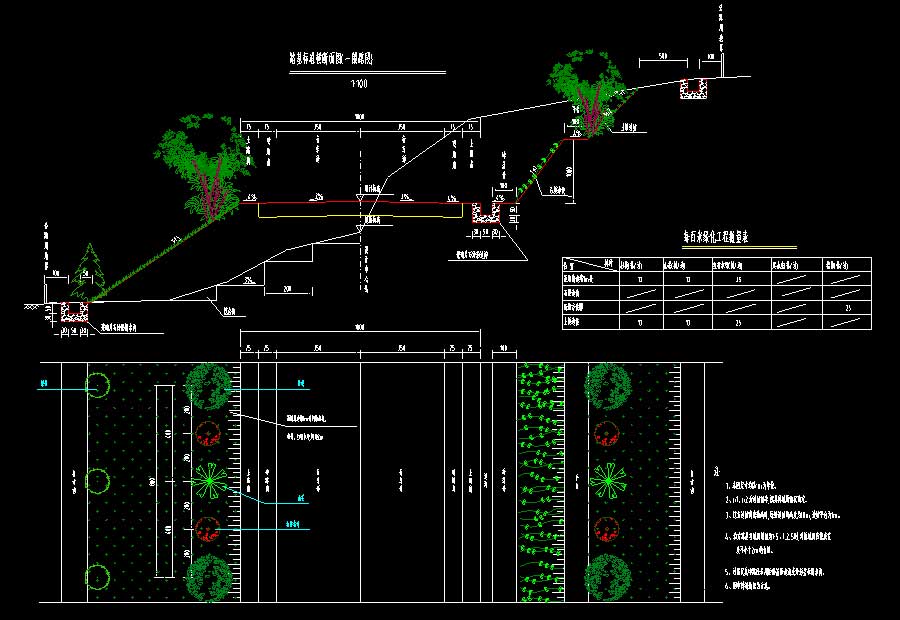

说明:该项目为某地道路改扩建工程施工图,道路等级为四级公路、设计速度为20km/h,本项目采用四级公路标准(按二级公路标准进行线形指标控制),设计速度采用60km/h(部分路段40km/h),整体式路基宽度10.0m(局部8.5m)。全线设置断链6处,路线全长16.483km。本项目全线挖方18.8万方,填方17.7万方,设置路肩墙950m/24处,护肩墙505m/15处,护脚墙15m/1处,路堑墙20m/1处。涵洞及通道52座,主要平交6处。图纸内容含:低填浅挖路基处理设计图,标线及导向箭头设计图,陡坡路堤及填挖交界设计图,标志版面布置图,指路标志版面布置图,特殊路基设计图,标志布设位置示意图,过鱼塘、水沟等路段防护工程设计图,填方路基边坡防护工程设计图,挖方边坡防护工程设计图,单悬臂式标志(基础)构造图,排水结构设计图,填挖交界处急流槽一般构造图,5路基路面排水系统布置图,波形护栏,挡土墙通用图,挡土墙立平面图,标准横断面图,路面结构设计图,横断面设计图,混凝土护栏构造图,里程碑、百米桩一般构造图,轮廓标设计图,取弃土场平面图,一般路基设计图,路面加宽示意图,公路平面总体设计图,工程概略进度图,路线平面图,圆管涵通用图,盖板涵通用,改沟、改路一般构造图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:湖南省设计时间:2015建筑风格:效果图:无
