建标库图纸模型 > 多类专业 > 其它 > 3层低层热力数据中心多专业施工图3722800806
<< 返回列表
3层低层热力数据中心多专业施工图3722800806文件大小:32.50M推荐人:2小白龙2图纸张数:115张所属分类:多类专业所含专业:建筑、给排水、暖通、电气
分 享
下  载
建筑面积:5112㎡地上层数:3层建筑高度:17.9m地下层数:1层高度类别:低层图纸深度:施工项目地址:陕西省设计时间:2018建筑风格:现代效果图:无

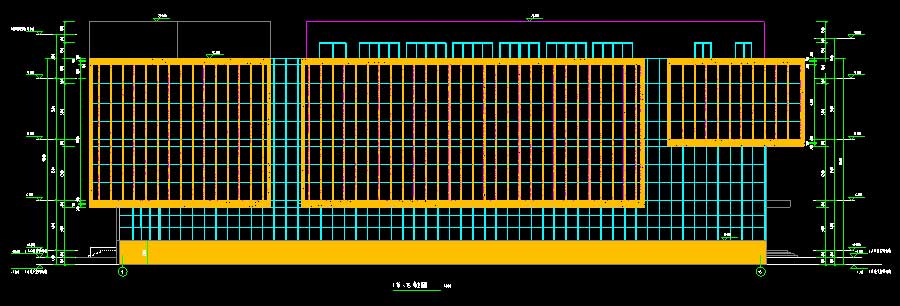

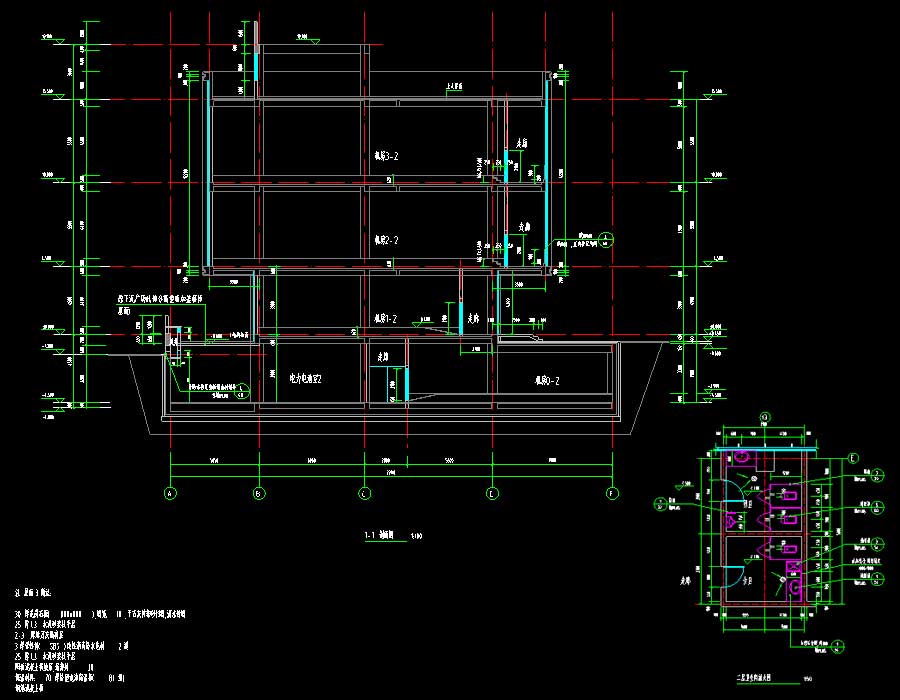

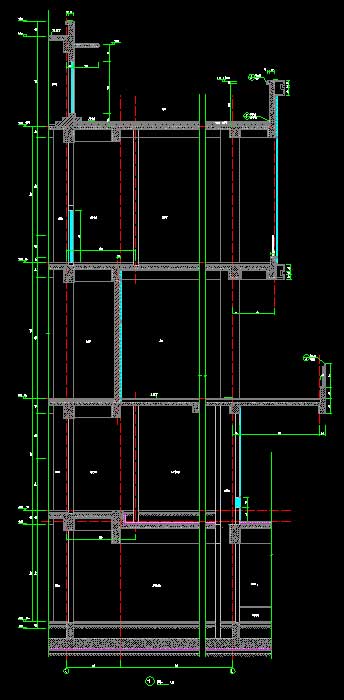

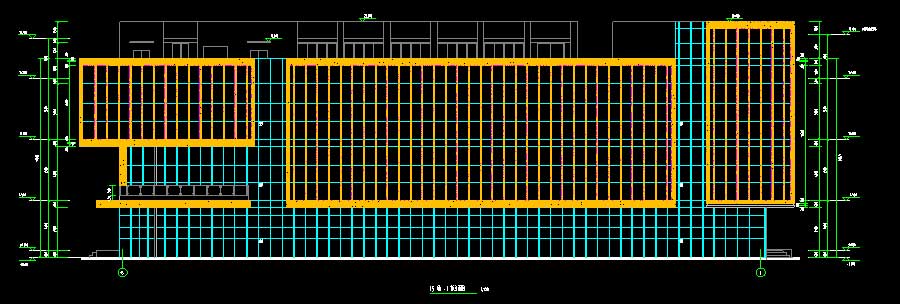

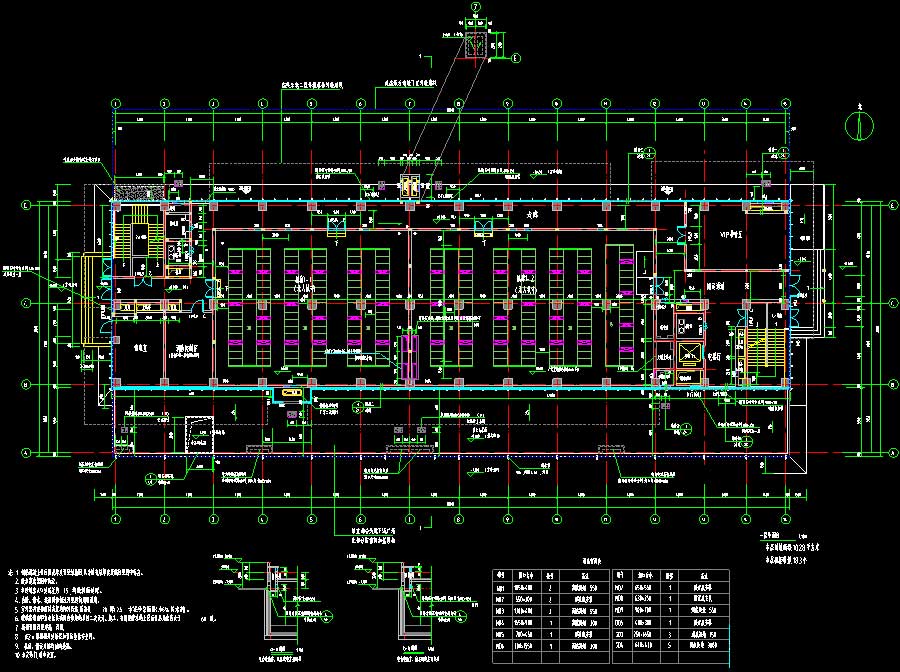

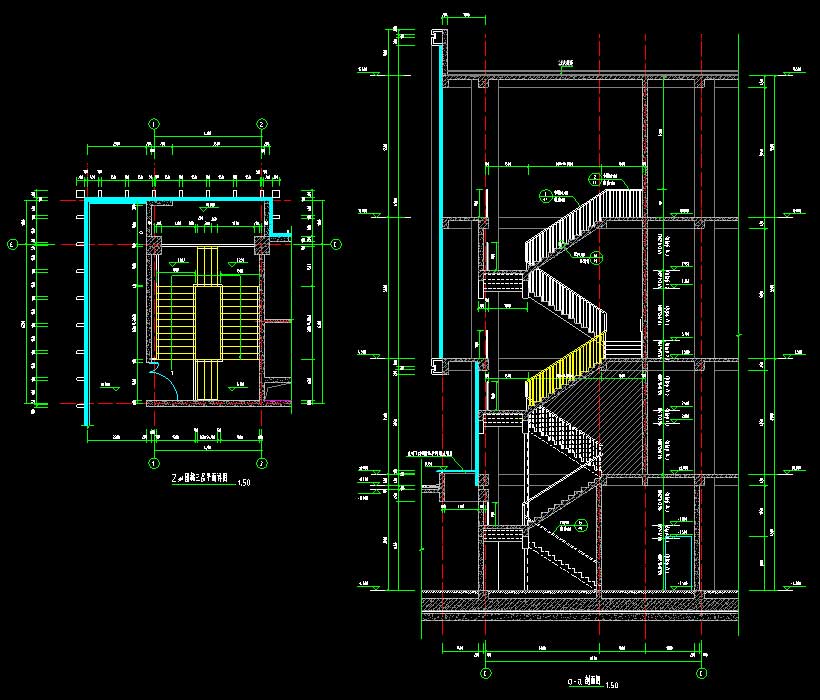

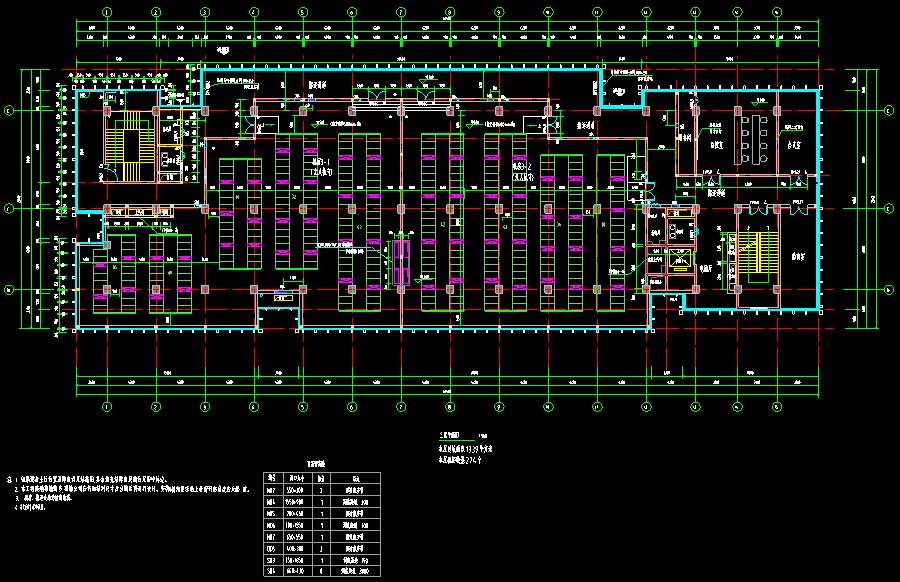

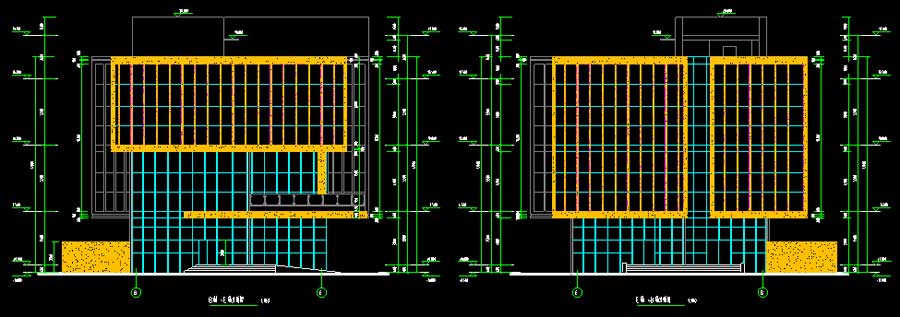

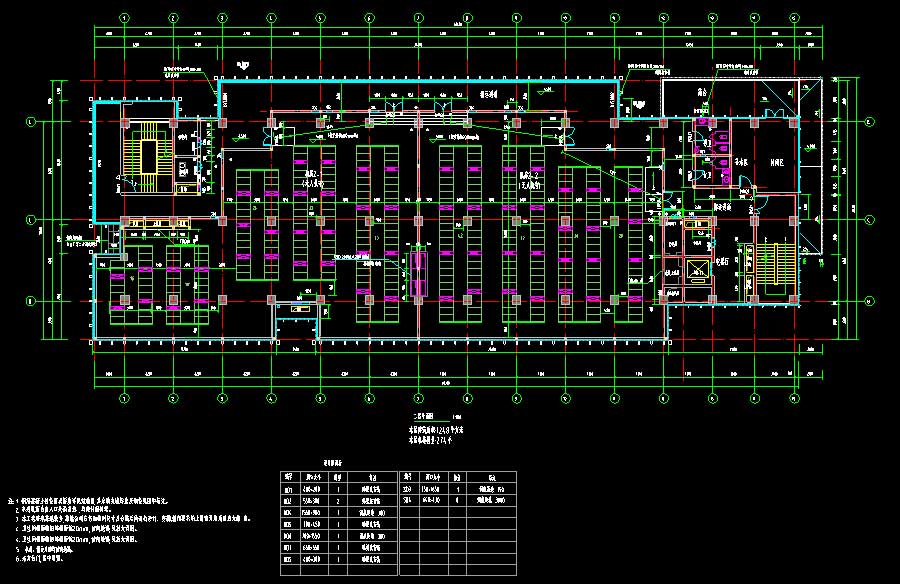

说明:该项目为某低层热力数据中心多专业施工图,抗震设防烈度为8度,主要结构形式为框架结构,建筑高度为17.9米,地上层数3层,地下层数为1层,总建筑面积为5112平方米。图纸内容含:建筑说明,总平面示意图,平面图,立面图,剖面图,楼梯详图,墙身详图,门窗大样;给排水说明,自动灭火系统设计说明,给排水平面图,自动喷淋及气体灭火平面图,给排水系统原理图,室内消火栓系统原理图,自动喷淋系统原理图,气体灭火管道系统图;电气说明,低压干线系统图,建筑低压配电系统图,空调末端低压配电系统,空调末端UPS配电系统,DPS配电系统,配电箱系统图,电气火灾监控系统, 消防电源监控系统图,配电平面图,接地平面图,网络拓扑及综合布线系统图,火灾自动报警及气体灭火系统图,动力环境监控及防火门监控系统图,通讯及自动化平面图,安全防范平面图,非气灭区消防平面图,动力环境监控平面图,吸气式极早期烟雾探测平面图,消防控制室及弱电井布置平面图;暖通说明,机房主要设备材料表,空调设备平面图,空调供回水管道平面图,空调加湿/排水管平面图,通风排烟平面图,屋面设备平面图,机械排烟、补风系统图,机房灾后排风系统图;工艺说明,设备平面布置图,工艺走线架平面布置图,电力电缆布线路由图,智能小母线平面布置图,光缆路由示意图,工艺孔洞预留位置图,IT用UPS系统组成原理图,空调用UPS系统图,U1A系统输入输出配电柜分路示意图,防火封堵大样示意图;平面布置图,天花灯饰图,原始建筑平面布置图,大样图等等。专业包括建筑、给排水、电气、采暖通风、工艺、装饰(装饰无说明)。
