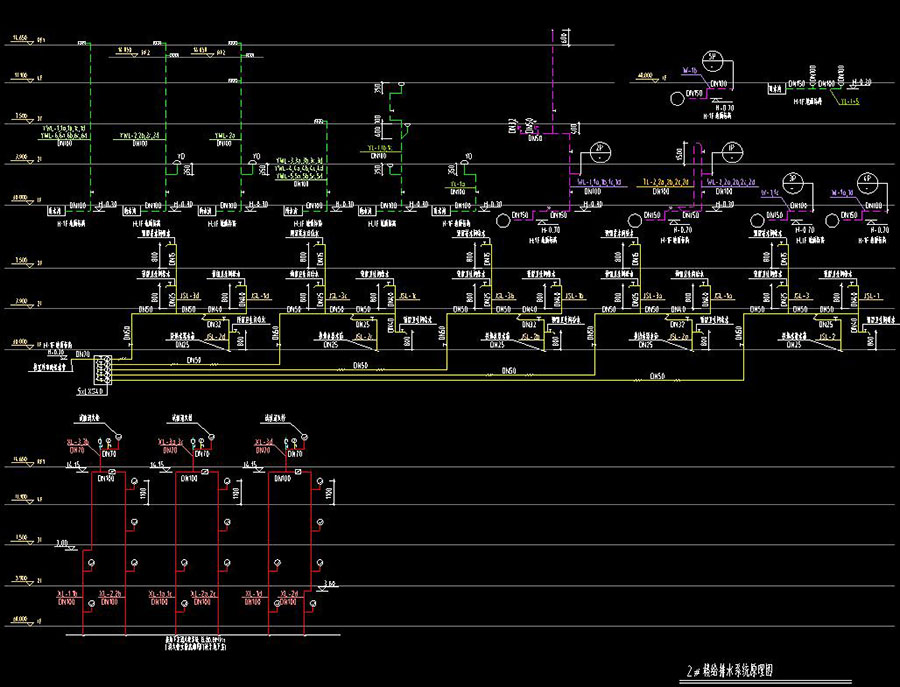

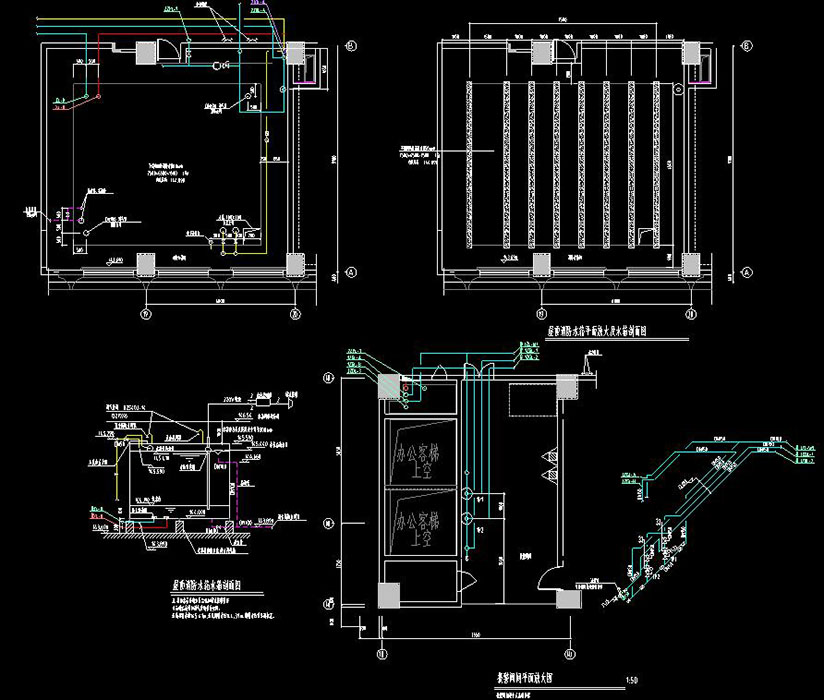

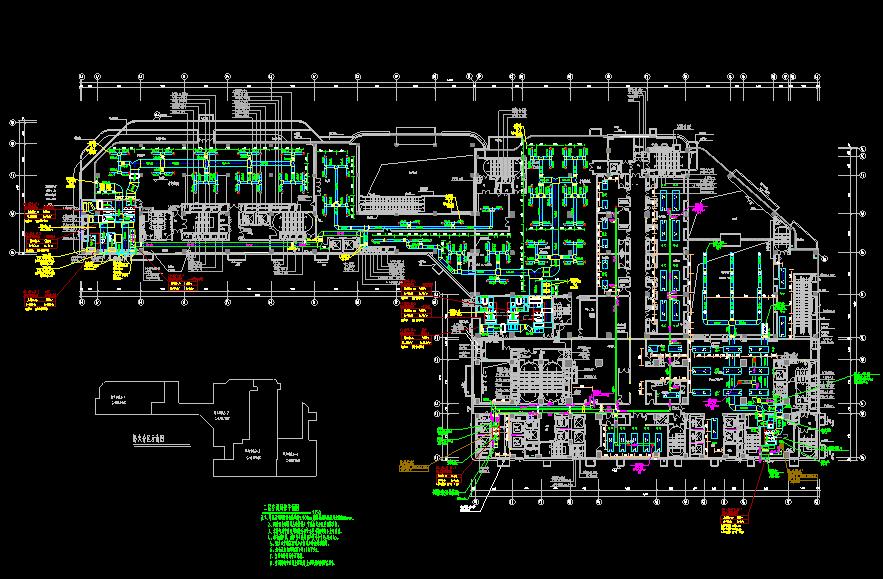

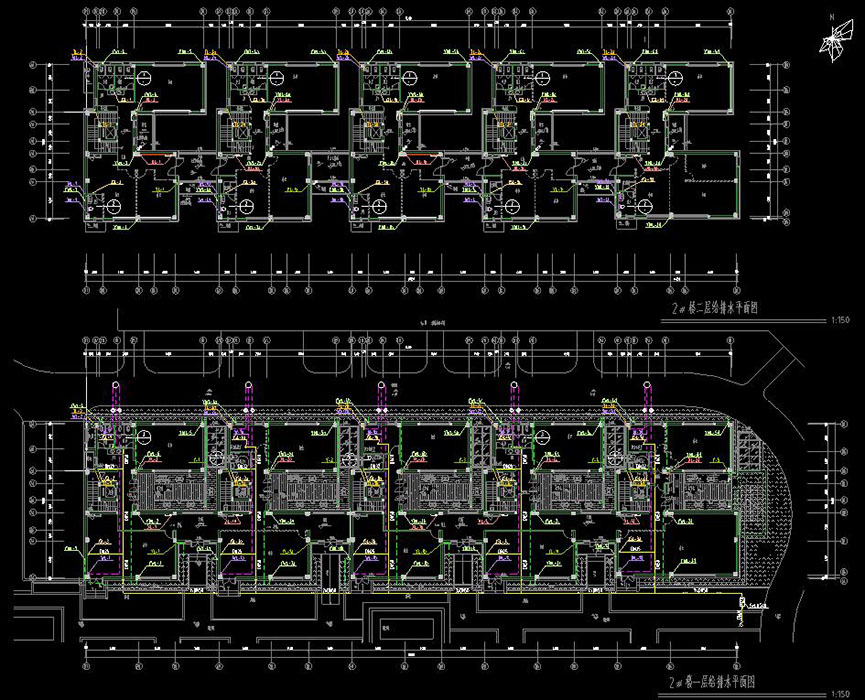

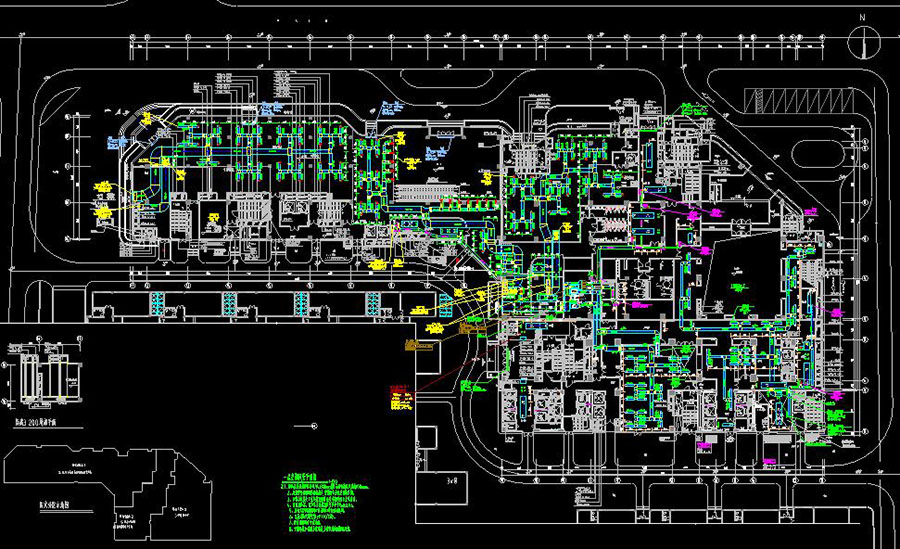

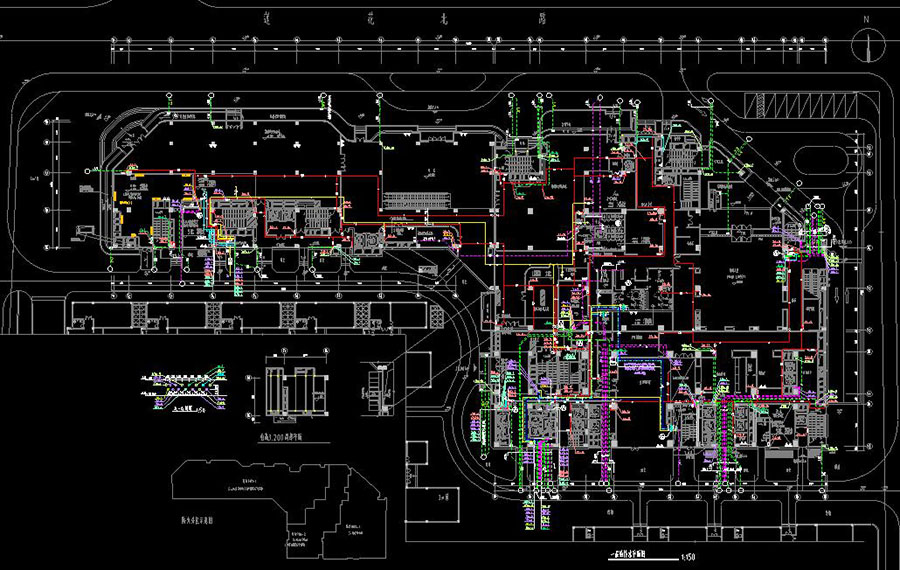

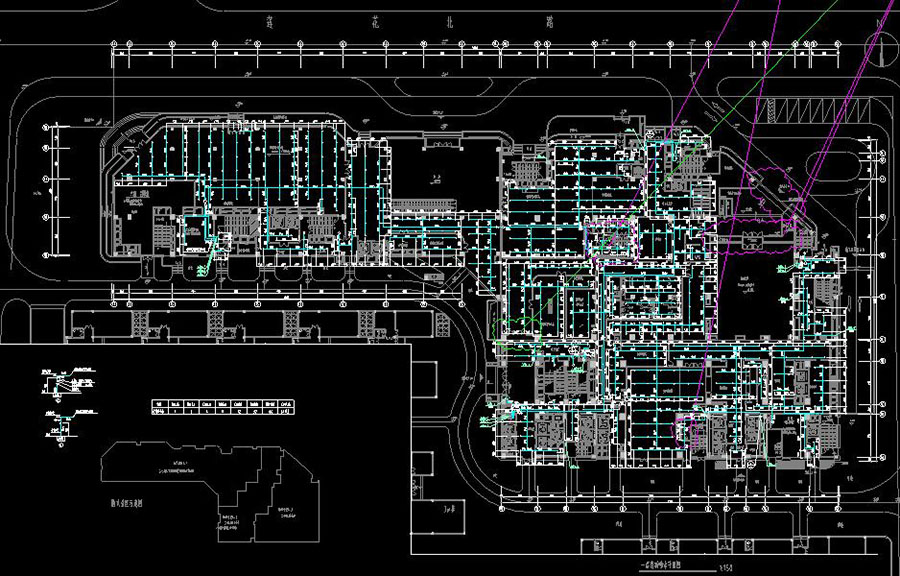

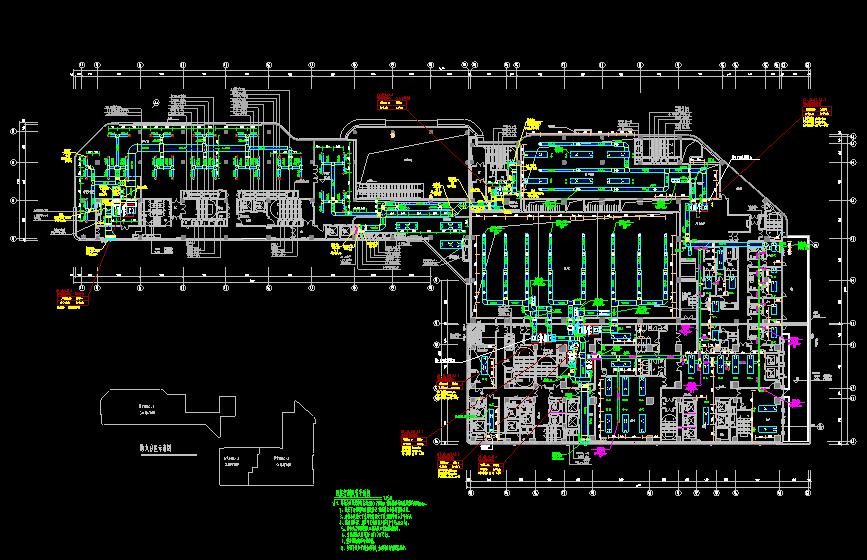

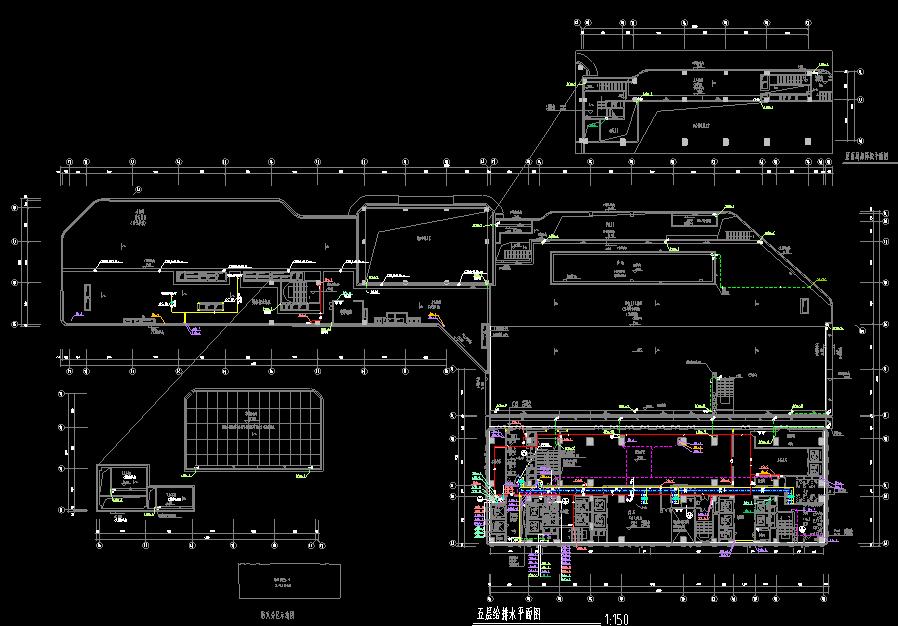

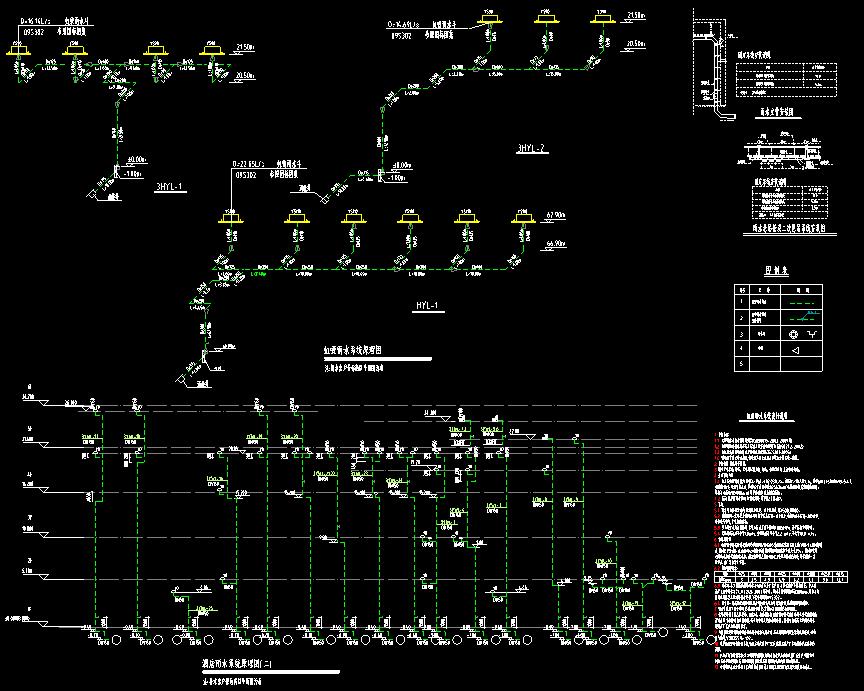

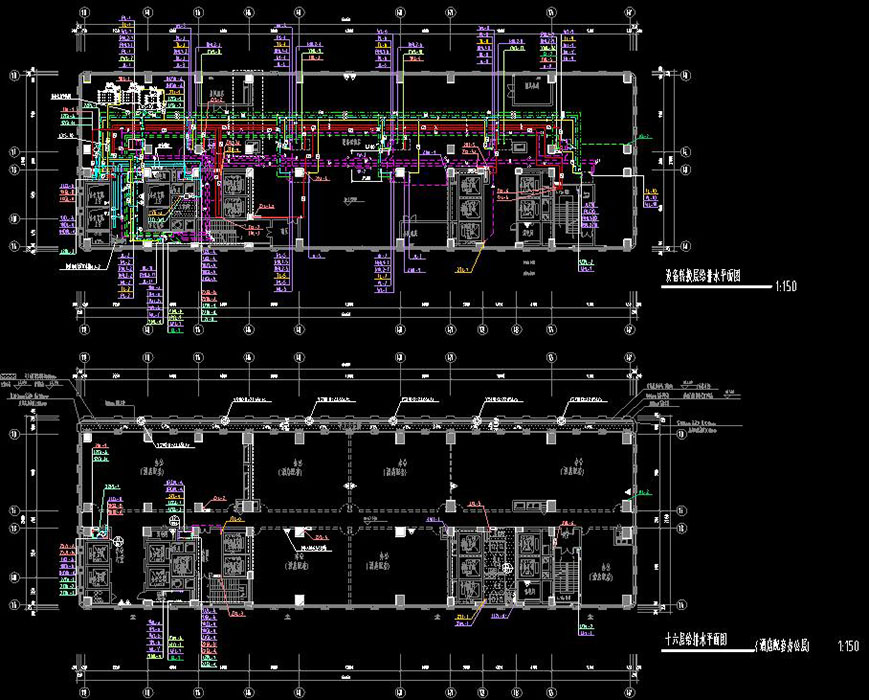

说明：某地块商办综合酒店暖通给排水施工图，总建筑面积136521.6平方米，1#楼主楼为五星级酒店、办公综合楼，裙房为酒店配套，地上共34层，建筑高度146.54米，1~5层为酒店配套商业、酒店大堂、办公大堂、宴会厅、餐厅等； 6~10层、12~14层为办公； 15~16层为酒店配套办公； 17~21层、23~32层为酒店客房； 33层为总统套房；34层为行政酒廊；11层和22层为避难层；16层与17层之间为设备转换层。2#~4#楼为办公楼，地上4层，建筑高度15.5米。地下室4层为汽车库（局部平战结合）、酒店后勤用房（包括厨房、食堂、更衣室）及设备用房等。图纸内容含：暖通设计说明，组合式机组组合大样图，风机盘管安装大样图，天花暗藏风管式室内机安装大样图，吊挂式空调机安装示意图，屋面风机安装示意图，锅炉房设计施工说明，加压系统原理图，主要设备明细表，各层通风及防排烟平面图，各层空调风管平面图，各层空调水管平面图，通风系统图，排烟系统图，中央空调水系统图，机房大样图和变制冷剂流量空调系统图，各层空调冷煤管平面图以及地下层通风平面图，防排烟及空调平面图，空调风管平面图，空调水管平面图，冷冻机房大样图，冷冻机房设备布置大样图，锅炉房大样图，锅炉房设备布置大样图，商业、办公、酒店中央空调系统原理图，通风机房大样图，人防通风系统设计说明，人防通风设备材料表，人防单元进、排风原理图，人防口部大样图，人防电站设计说明，人防电站大样，人防电站进排风原理图，人防电站主要设备表，地下四层战时人防通风平面图，地下四层战时人防通风预埋件、预埋管图等；给排水设计说明，绿色建筑设计说明，管线综合图，给排水平面图，自动喷水平面图，信息机房、开闭所气体灭火平面放大图，管井放大图，报警阀间平面放大图，屋顶消防水箱平面放大及水箱剖面图，消防给水、自动喷水、给水、排水、雨水系统原理图，接酒店低区生活热水回水管等等
